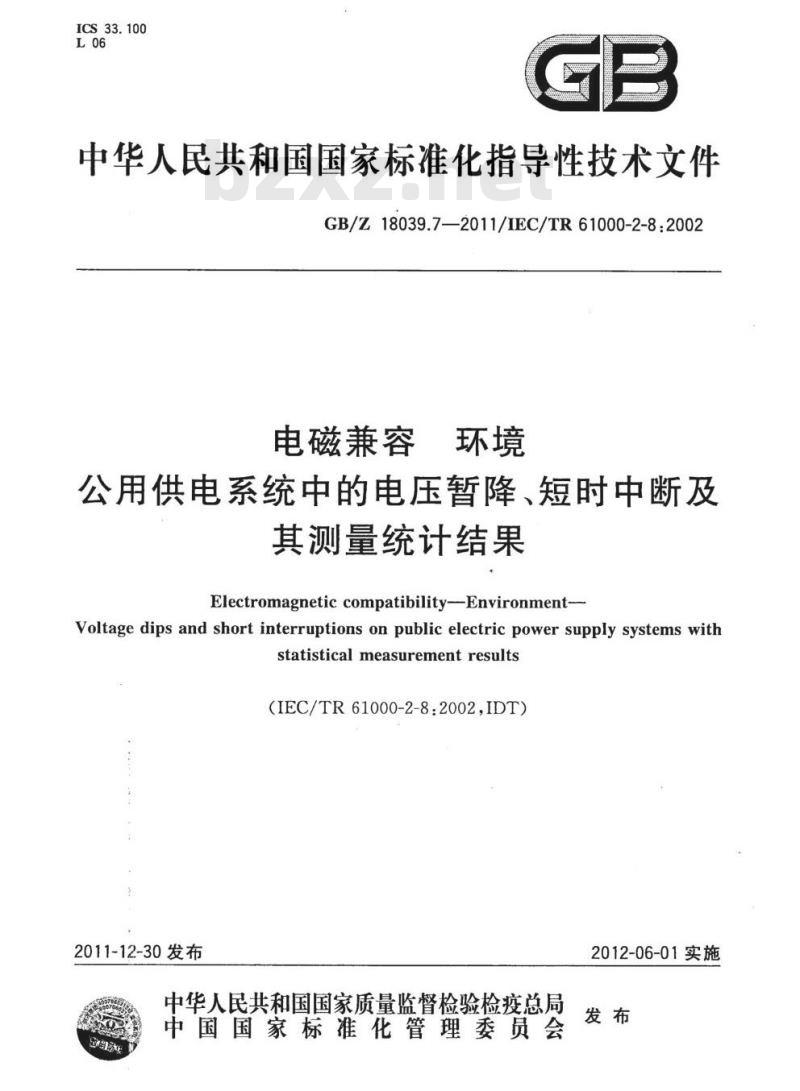

【GB国家标准】 电磁兼容 环境公用供电系统中的电压暂降、短时中断及其测量统计结果

GB/Z 18039.7-2011.Electromagnetic compatibility-Environment-Voltage dips and short interruptions on public electric power supply systems with statistical measurement results.

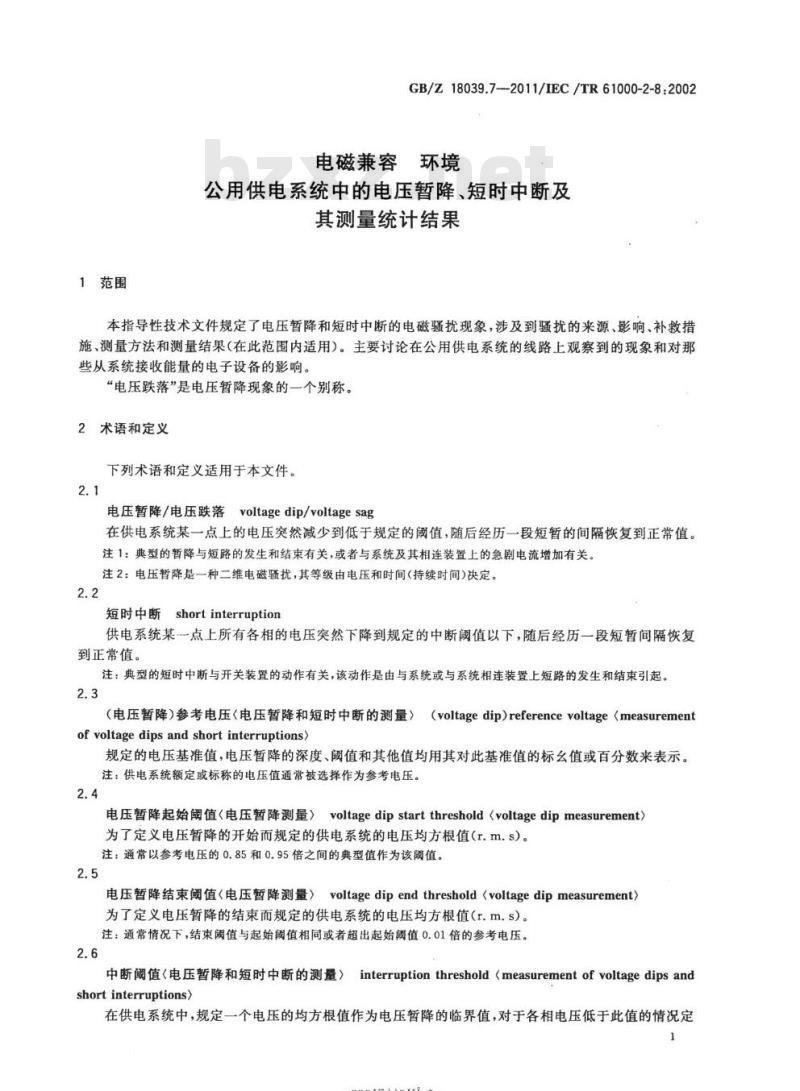

1范围
GB/Z 18039.7规定了电压暂降和短时中断的电磁骚扰现象，涉及到骚扰的来源、影响、补救措施、测量方法和测量结果(在此范围内适用)。主要讨论在公用供电系统的线路上观察到的现象和对那些从系统接收能量的电子设备的影响.
“电压跌落”是电压暂降现象的一-个别称。
2术语和定义
下列术语和定义适用于本文件。
2.1
电压暂降/电压跌落 voltage dip/voltage sag
在供电系统某一点上的电压突然减少到低于规定的阈值，随后经历-段短暂的间隔恢复到正常值。
注1:典型的暂降与短路的发生和结束有关,或者与系统及其相连装置上的急剧电流增加有关。
注2:电压暂降是一种二维电磁骚扰,其等级由电压和时间(持续时间)决定.
2.2
短时中断 short interruption
供电系统某一点上所有各相的电压突然下降到规定的中断阈值以下,随后经历一段短暂间隔恢复到正常值。
注:典型的短时中断与开关裴置的动作有关,该动作是由与系统或与系统相连装置上短路的发生和结束引起。
2.3
(电压暂降)参考电压<电压暂降和短时中断的测量〉( voltage dip) reference voltage <measurement
of voltage dips and short interruptions>
规定的电压基准值,电压暂降的深度、阈值和其他值均用其对此基准值的标幺值或百分数来表示。
注:供电系统额定或标称的电压值通常被选择作为参考电压。
