【GB国家标准】 成型模 空心定位销
本网站 发布时间:
2023-06-22 18:34:39
- GB/T 39170-2020
- 现行
标准号:
GB/T 39170-2020
标准名称:
成型模 空心定位销
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:

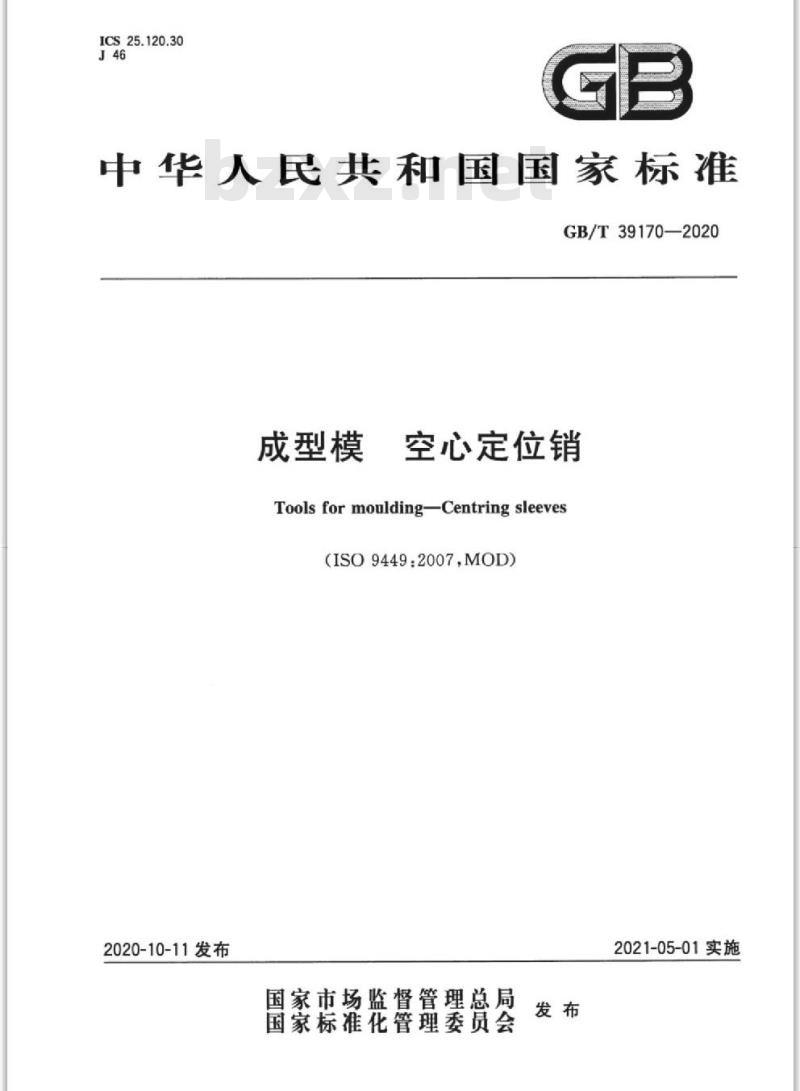

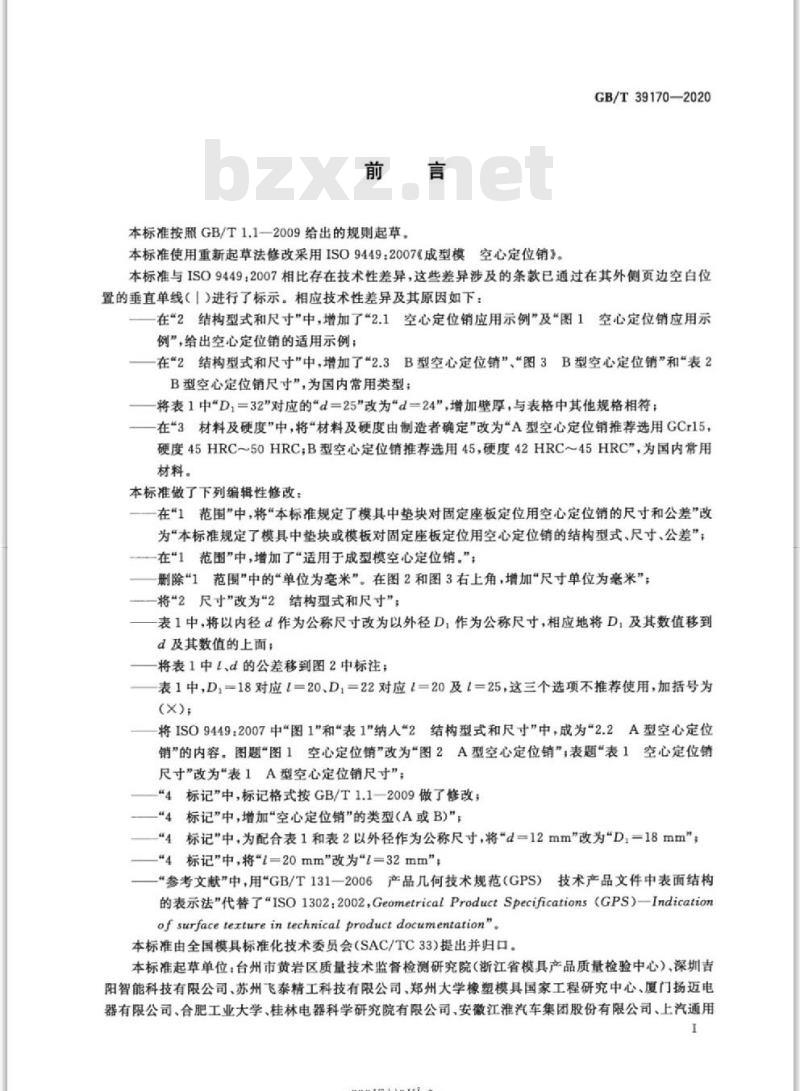

GB/T 39170-2020.Tools for moulding一Centring sleeves.
1范围
GB/T 39170规定了模具中垫块或模板对固定座板定位用空心定位销的结构型式、尺寸、公差和标记,并给出了材料和硬度说明。
GB/T 39170适用于成型模空心定位销。
2结构型式和尺寸

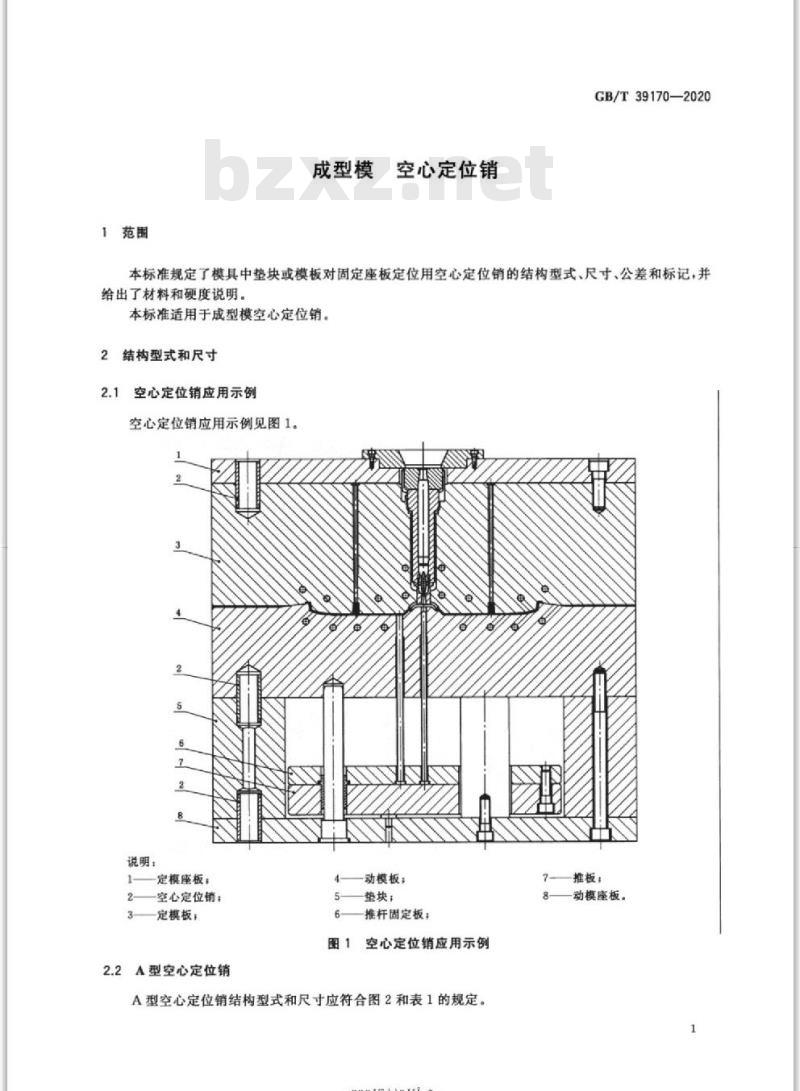

2.1空心定位销应用示例
空心定位销应用示例见图1。
2.2
A型空心定位销

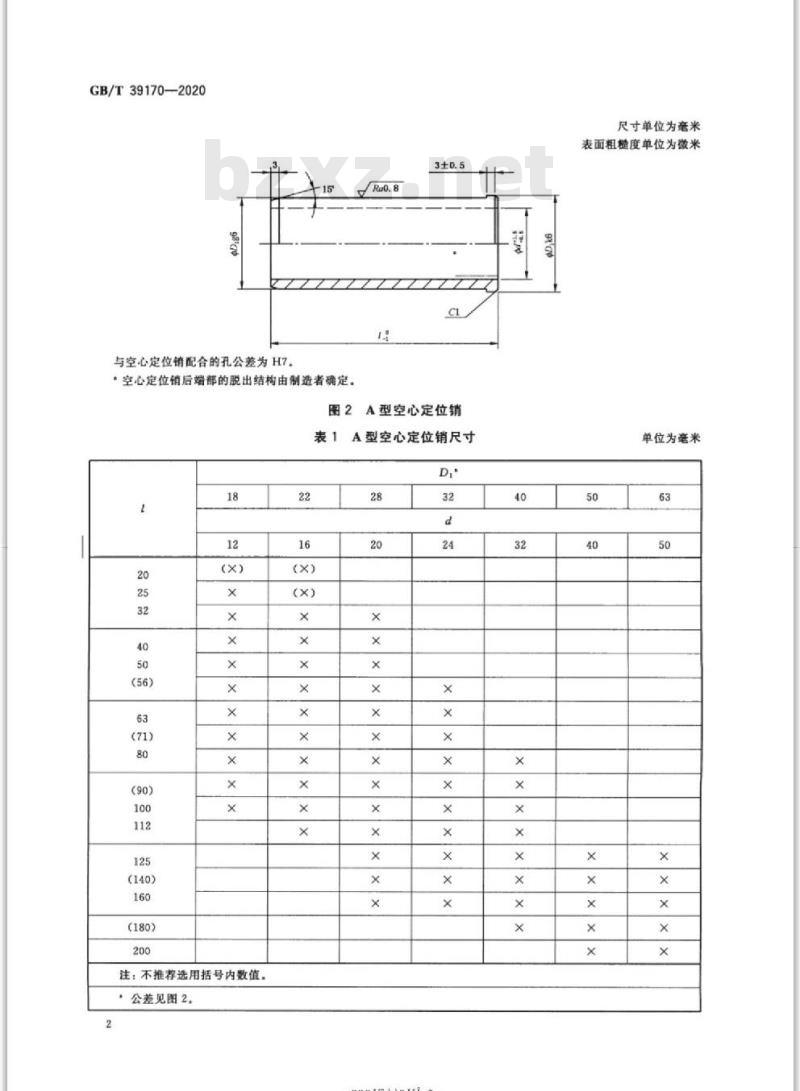

A型空心定位销结构型式和尺寸应符合图2和表1的规定。
与空心定位销配合的孔公差为H7。
空心定位销后端部的脱出结构由制造者确定。
2.3 B 型空心定位销
B型空心定位销结构型式和尺寸见图3和表2。
与空心定位销配合的孔公差为H7。
D1间腺配合公差见表2。
3材料及硬度
A型空心定位销推荐选用GCr15,硬度45 HRC~50 HRC;B型空心定位销推荐选用45,硬度42 HRC~45 HRC。
4标记
以符合GB/T 39170的空心定位销为例,其特征为:结构型式为A,外径D1= 18 mm、长度l=32 mm,
其标记为:
空心定位销GB/T 39170-A 18X32
[1]GB/T 131-2006产品几何技术规范(GPS)技术产 品文件中表面结构的表示法
1范围
GB/T 39170规定了模具中垫块或模板对固定座板定位用空心定位销的结构型式、尺寸、公差和标记,并给出了材料和硬度说明。
GB/T 39170适用于成型模空心定位销。
2结构型式和尺寸
2.1空心定位销应用示例
空心定位销应用示例见图1。
2.2
A型空心定位销
A型空心定位销结构型式和尺寸应符合图2和表1的规定。
与空心定位销配合的孔公差为H7。
空心定位销后端部的脱出结构由制造者确定。
2.3 B 型空心定位销
B型空心定位销结构型式和尺寸见图3和表2。
与空心定位销配合的孔公差为H7。
D1间腺配合公差见表2。
3材料及硬度
A型空心定位销推荐选用GCr15,硬度45 HRC~50 HRC;B型空心定位销推荐选用45,硬度42 HRC~45 HRC。
4标记
以符合GB/T 39170的空心定位销为例,其特征为:结构型式为A,外径D1= 18 mm、长度l=32 mm,
其标记为:
空心定位销GB/T 39170-A 18X32
[1]GB/T 131-2006产品几何技术规范(GPS)技术产 品文件中表面结构的表示法
