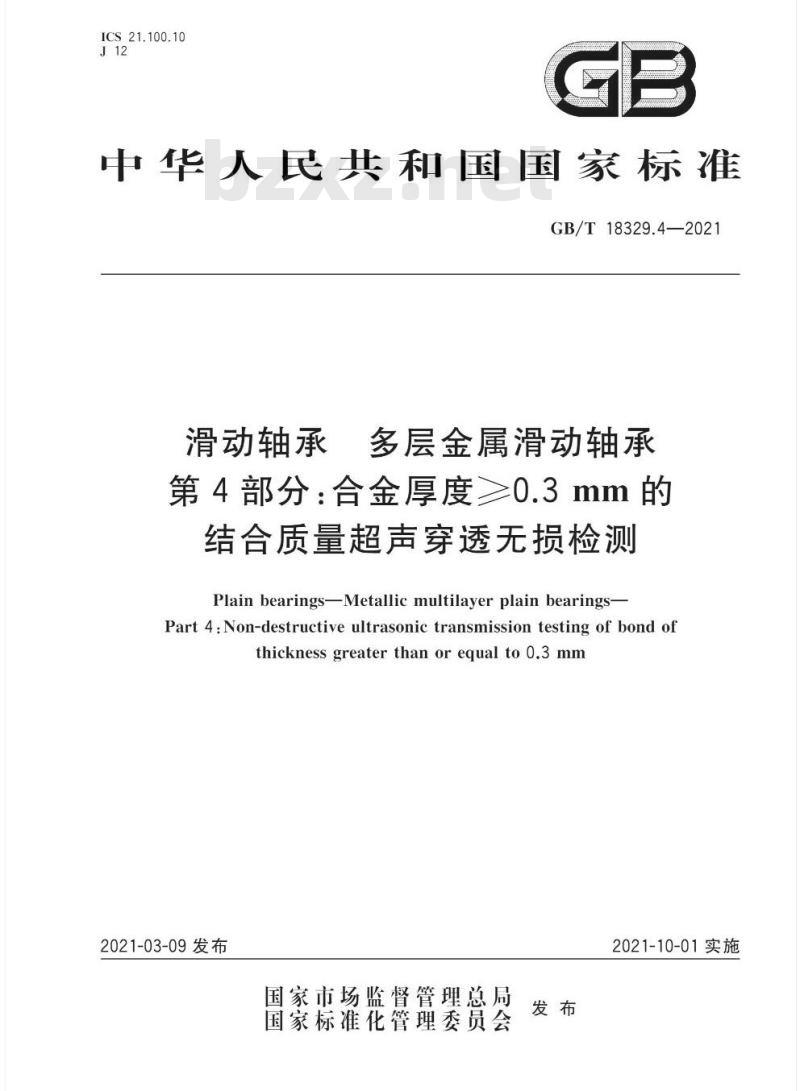

【GB国家标准】 滑动轴承 多层金属滑动轴承第4部分:合金厚度≥0.3 mm的结合质量超声穿透无损检测
本网站 发布时间:
2023-06-22 17:05:10
- GB/T 18329.4-2021
- 现行
标准号:
GB/T 18329.4-2021
标准名称:
滑动轴承 多层金属滑动轴承第4部分:合金厚度≥0.3 mm的结合质量超声穿透无损检测
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 18329.4-2021.Plain bearings-Metallic multilayer plain bearings-Part 4: Non-destructive ultrasonic transmission testing of bond of thickness greater than or equal to 0.3 mm.

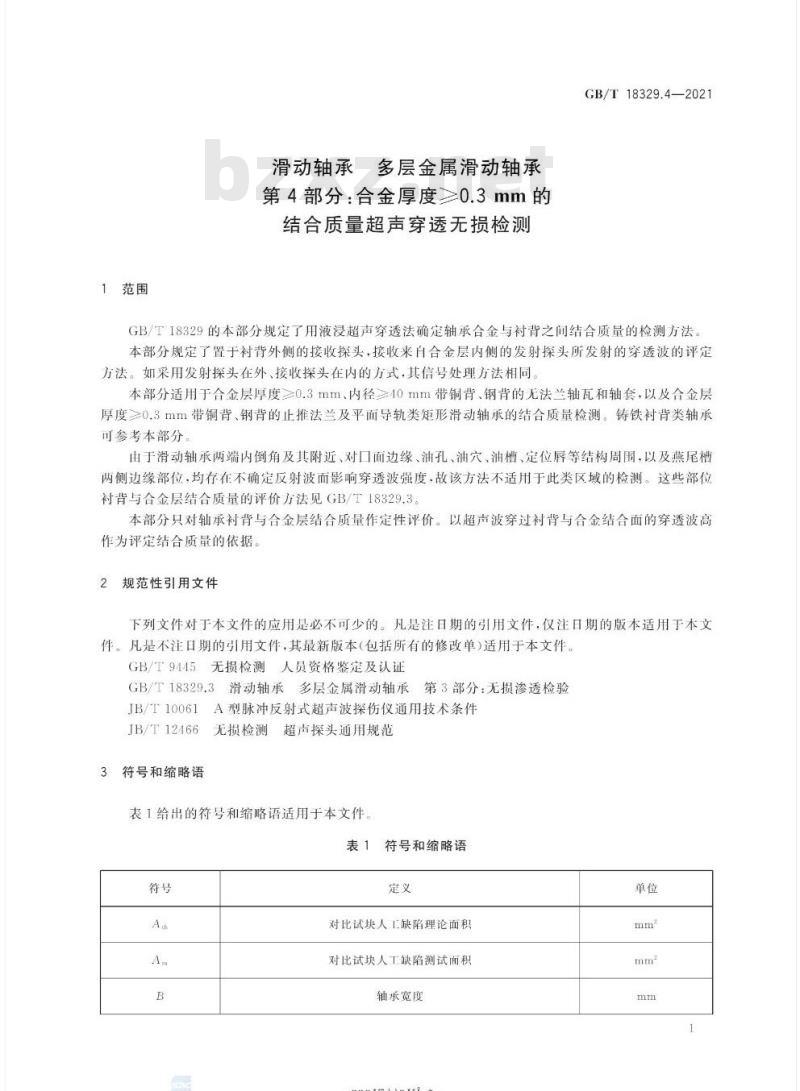

1范围
GB/T 18329的本部分规定了用液浸超声穿透法确定轴承合金与衬背之间结合质量的检测方法。
GB/T 18329.4规定了置于衬背外侧的接收探头,接收来自合金层内侧的发射探头所发射的穿透波的评定方法。如采用发射探头在外、接收探头在内的方式,其信号处理方法相同。
GB/T 18329.4适用于合金层厚度≥0.3 mm、内径≥40 mm带铜背、钢背的无法兰轴瓦和轴套,以及合金层厚度≥0.3mm带铜背、钢背的止推法兰及平面导轨类矩形滑动轴承的结合质量检测。铸铁衬背类轴承可参考本部分。
由于滑动轴承两端内倒角及其附近、对口面边缘、油孔、油穴.油槽.定位唇等结构周围,以及燕尾槽两侧边缘部位,均存在不确定反射波而影响穿透波强度,故该方法不适用于此类区域的检测。这些部位衬背与合金层结合质量的评价方法见GB/T 18329.3。
本部分只对轴承衬背与合金层结合质量作定性评价。以超声波穿过衬背与合金结合面的穿透波高作为评定结合质量的依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 9445无损检测人 员资格鉴定及认证
GB/T 18329.3 滑动轴承多层 金属滑动轴承第 3部分:无损渗透检验
JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件
JB/T 12466无损检测超声探头 通用规范
1范围
GB/T 18329的本部分规定了用液浸超声穿透法确定轴承合金与衬背之间结合质量的检测方法。
GB/T 18329.4规定了置于衬背外侧的接收探头,接收来自合金层内侧的发射探头所发射的穿透波的评定方法。如采用发射探头在外、接收探头在内的方式,其信号处理方法相同。
GB/T 18329.4适用于合金层厚度≥0.3 mm、内径≥40 mm带铜背、钢背的无法兰轴瓦和轴套,以及合金层厚度≥0.3mm带铜背、钢背的止推法兰及平面导轨类矩形滑动轴承的结合质量检测。铸铁衬背类轴承可参考本部分。
由于滑动轴承两端内倒角及其附近、对口面边缘、油孔、油穴.油槽.定位唇等结构周围,以及燕尾槽两侧边缘部位,均存在不确定反射波而影响穿透波强度,故该方法不适用于此类区域的检测。这些部位衬背与合金层结合质量的评价方法见GB/T 18329.3。
本部分只对轴承衬背与合金层结合质量作定性评价。以超声波穿过衬背与合金结合面的穿透波高作为评定结合质量的依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 9445无损检测人 员资格鉴定及认证
GB/T 18329.3 滑动轴承多层 金属滑动轴承第 3部分:无损渗透检验
JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件
JB/T 12466无损检测超声探头 通用规范
