【国家标准(GB)】 失禁者用尿液吸收剂 聚合物基质吸液材料特性的测试方法 第4部分 加热失重法对水份含量的测定

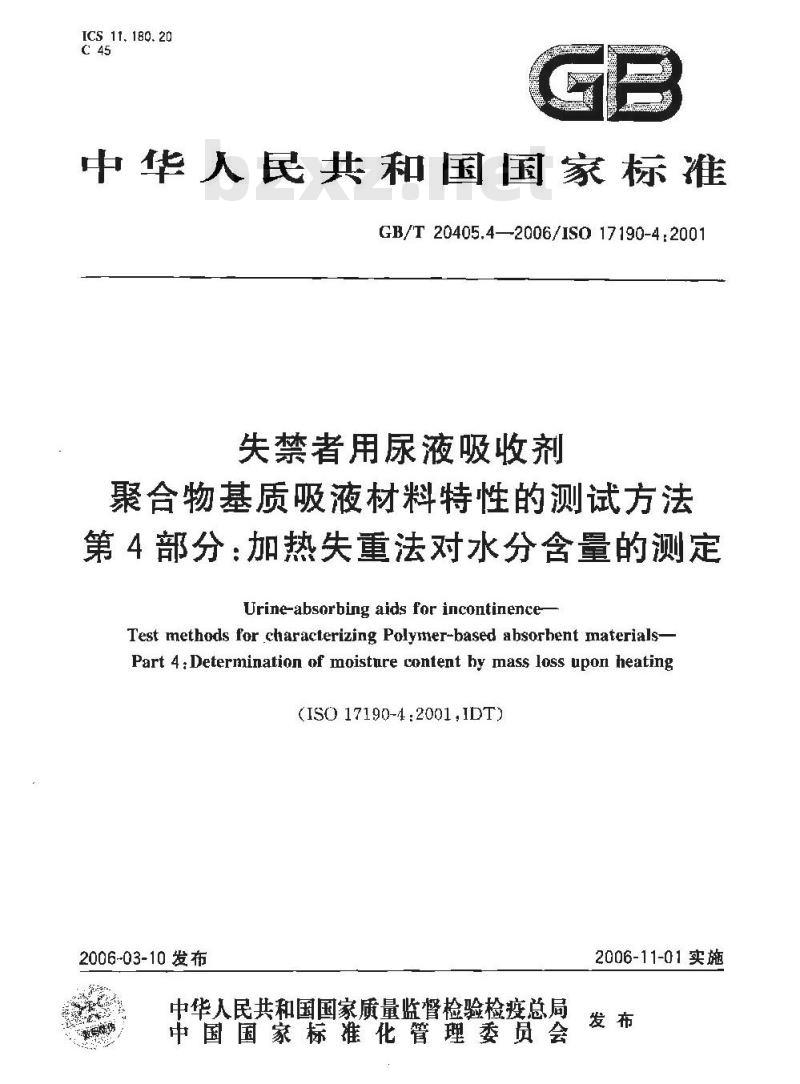

ICS 11. 180. 20
中华人民共和国国家标准
GB/T 20405.4—2006/IS0 17190-4:2001失禁者用尿液吸收剂
聚合物基质吸液材料特性的测试方法第4部分：加热失重法对水分含量的测定Urine-absorbing aids for incontinenceTest methods for characterizing Polymer-based absorhent materials-Part 4: Determination of moisture content by mass loss upon heating(ISO 17190-4:2001,IDT)
2006-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-11-01实施
-iiKAoNiKAca-
GB/T 20405.4--2006/IS) 17190-4,2001本部分等同采用IS017190.4:2001失禁者用尿液吸收剂一聚合物基质吸液材料特性的测战方法一-第四部分：加热失重法对水分含量的测定》英文版)。本部分为推荐性标谁。
ISO17190系列标摊为-·组测试方法，它起源、发展于欧洲残疾人与非织物协会（EDANA）。该系列标准由以下部分组成：
ISO 17190. 1.:2001
pH值的测定
ISO J7190. 2:2001
ISO 17190.3.2001
IS0 17190. 4 :200]
ISO 17190. 5 :2001
ISO 17190. 6 : 2001
ISO J7190. 7:2001
IS0 17190. 8;2001
ISO 17190. 9:2001免费标准bzxz.net
单体残留量的测定
筛分法对粒径分布的测定
加热失重法对水分含量的测定
在生理盐水中用称重法测定吸水率称重法测定离心后的生理盐水保液率称重法定压力作用下的吸液量
称重法测定流动率
称重送测定密度
IS017190.10：2001电位滴定法测定可辈取聚合物量IS017190.11：2001可吸人粒子量的测定这些测试方法为试验质量的通用判定标准。仅适用于材料，不适用于成型的尿液吸收用具成品。本部分的附录 A为资料性附录。本部分由中华人长共租国码政部提出，本部分由全国残疾人康复和专用设备标准化技术委员会（CSBTS/TC148)归口。本部分由中国残疾人用品开发供应总站，中国康复研究中心，中国药品生物制品检定所负责起草。木部分主要起草人贾亚玲、陈晓东、陆颂芳、丁伯坦。1
1范围
GB/T 20405.4—-2006/IS0 17190-4:2001失禁者用尿液吸收剂
聚合物基质吸液材料特性的测试方法第4部分：加热失重法对水分含量的测定GB/T20405的本部分规定了一种交联聚闪烯酸酯（PA)类超强吸液粉未水分含量在0~-5%问的受热失的测定方法。这种方法可精确到0.1%。本部分适用于可自由流动的粉末状乘合物超强吸液材料在(15150)间的测试。在这一温度区间挥发的物质，如水，会产生影响。2规范性引用文件
下列文件中的条款通过GB/T20405的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注口期的引用文件，其最新版本适用于本部分。
1SO5725-2测录方法和结果的精确度（准确性和精密度）一一第2部分：确定标准测量方法的重复性和冉现性的基本方法：
3总则
本试验是在常压下将试样放人电热干燥器中(105士2)℃保温3h,以测定其脱水失重，4设备
4.1分析天平，量程300g，精度0.001g。4.2盘：玻璃或制，配有相应的可移去的盖，底部面积约50cm。4.3恒温箱：恒温（1052)℃。
4.4于燥器：配有于燥剂（例如，硅胶），4.5刮:V形,能约1 R PA超强吸液粉末。5取样
警示：处理超过10样品时应使用适宜的防护用品+如防尘面罩或通风橱，为确保从大包装袋或大容器中取得的样品具有代表性，应将最上层移去（约20cm）。用匙取样，项样后3 min内放在适当的密闭容器中，在将试样从容器中敢出进行测试前,摇动容器 3~5 玖以保证试样均匀，然后放置 5 min 开盖取山试样。
6.t将 -套盘和盖<见4.2)放在105℃恒温箱中,在箱中将盖从盘上移开机温3 h。在加热结束时将盖放回盘上并移到于燥器(见 4.4)中,冷却 30 min至室温。6. 2 称量带盖的空盘质量,精确到 0. 001 R,记录其质显 ml,以 g为单位。1
GB/T20405.4—2006/ISO 17190-4:2001iiKANrKAca-
6,3移开盖，用V形刮勺（见1.5)加人约1.0g充分混合，没有结块的卫A超强吸液粉末试样。6. 4放上盖子,尽快称量带盖的盘及试样质量,精确到 0. 001 g,记录其质量 m2,以 g为单位。6.5将试样在盘底平铺成均勾的颗粒层，如用刮勺轻拍。6.6将散口的盘和盖子一同放人恒温箱内105℃加热3h，6.7加热结束时迅速将盖子盖好再从恒温箱中取出，转移至干燥器（见.4)中，冷却30min。6.8当盖好的盘子及试样冷却至室温后，从干燥器中取出，尽快称量质量，精确到0.001g：记录其质量ma·以g为单位。
6.9对同样均勾混合的实验案样品，邮同一试验人员同时或连续进行至少两次测定。7计算
按照下式讨算试样的水分含量W，以白分数表示：2a
m= n3. × 100%
m —m
m：一干爆燥的帮盖空盘的质量，以g表示（见6.2)；m2—下燥前装有试样的带盖盘的质量，以表示（见6，4)：s一干燥后装有试样的带盖盘的质量，以g表示（见6.8)。7.2训算两次测定的平均值。
8精确度
关于本方法的重复性和再现性限度的数据是EDANA在1997年进行的实验室之间测试的结果，见附录A。
根据ISO5725-2,在重复性测试条件下得到的两组独立测试结果的绝对差值，超过重复性限度r的试验数不能多于试验总数的5为，r一0.44%水分
根据1S0 5725-2,再现性测试条件下得到的两组独立测试结果的绝对差值,不能超过再现性限度R的5%
R=1.80%水分
如果董复性和再现性准则末能得到满足，应在确保初始样品充分混勾后重复测试两饮，每次也测两份试样。如果仍不能满足上述指标，按非正常记录，对产生误差的原因进行分析，确认仪器操作正确性、测试已知数值的试样
9检验报告
检验报告应包含如下内容：
测试单位的名称和地址！
b）聚合物基质吸液材料的类型，包括用于确定样品的所有技术细节及来源信息；c）提放 GB/T 20405.4:
d）每个试样的水分含量测定结果（见7.1)和两次测定的平均值，以质显白分数表示，精确到0.1%
记录测试中的非正常情况或者重复性及再现性指标不满足时的情况（见8)；e)
操作步骤的偏离情况或选择操作过程的偏离情况。2
附录A
（资料性附录）
GB/T 20405.4—2006/1S0 17190-4.2001实验室之间测试的统计结果
本方法的重复性和再现性的图表来白 EDANA在 1997 年进行的联分研究的结果，实验室之[而[测试的评价是根据1S05725-2进行，结果如下：样品编号
参与的实验室数
结果被接纳的实验室数(已排除被认为结果偏离的实验室数）
接纳的结果数
平均慎（%)
重复性标推偏差(S.)
重复性变化系数
重复性限度(r)(2.8×S,)
再现性标推偏差(S）
1再现性变化系数
再现性限度(R)(2.8×S）
GB/T 20405. 4-2006
-iKANrKAca-
中华人民共和国
国家标雅
失禁者用尿液吸收剂
聚合物基质吸液材料特性的测试方法第4部分：加热失重法对水分含量的测定GB/T 20405. 42006/ISO 17190-4.2001中园标准出版社出版发行
北京复兴门外三里河北街16 号
邮政编码：100043
网址 spc, net, cn
电话：6852394668517548
中国标准出版社秦皇离印刷厂印刷各地新华书店经销
开本 880×1230 1/16 印张 0.5 字数 8 千字2006年11月第一版2006年11月第一次印刷书号：155066-1-28392
定价8,00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
000010000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
