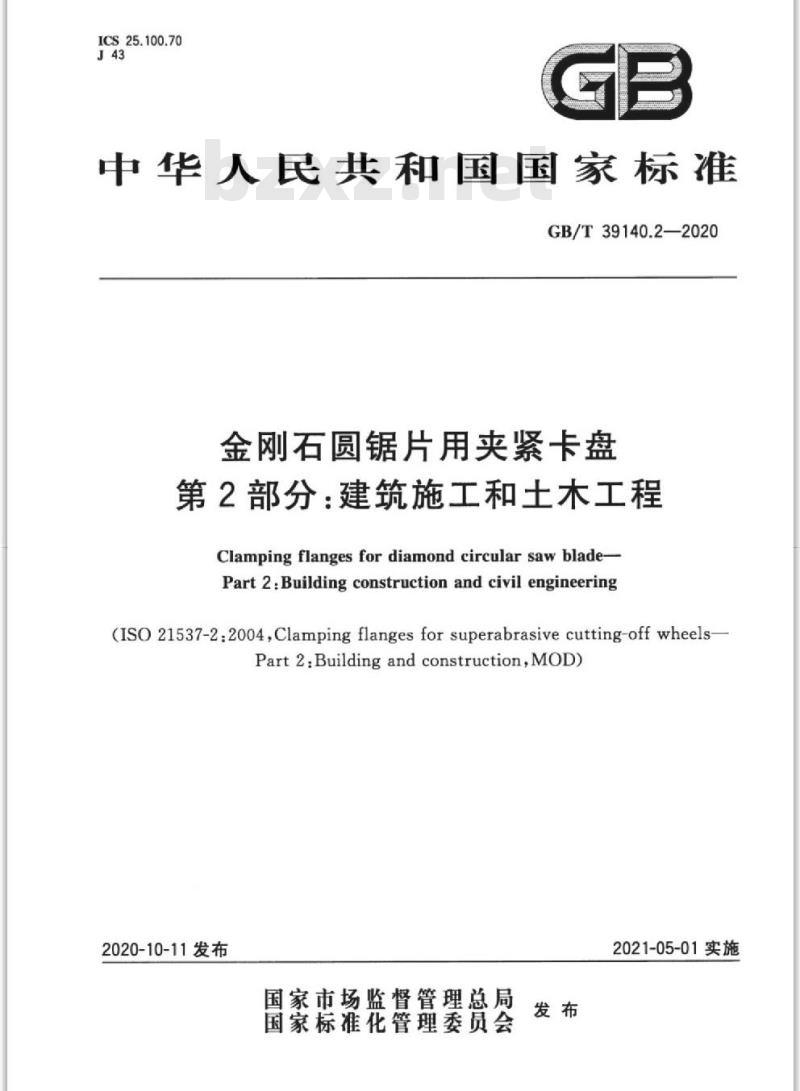

【GB国家标准】 金刚石圆锯片用夹紧卡盘第2部分:建筑施工和土木工程

GB/T 39140.2-2020.Clamping flanges for diamond circular saw blade-Part 2 : Building construction and civil engineering.

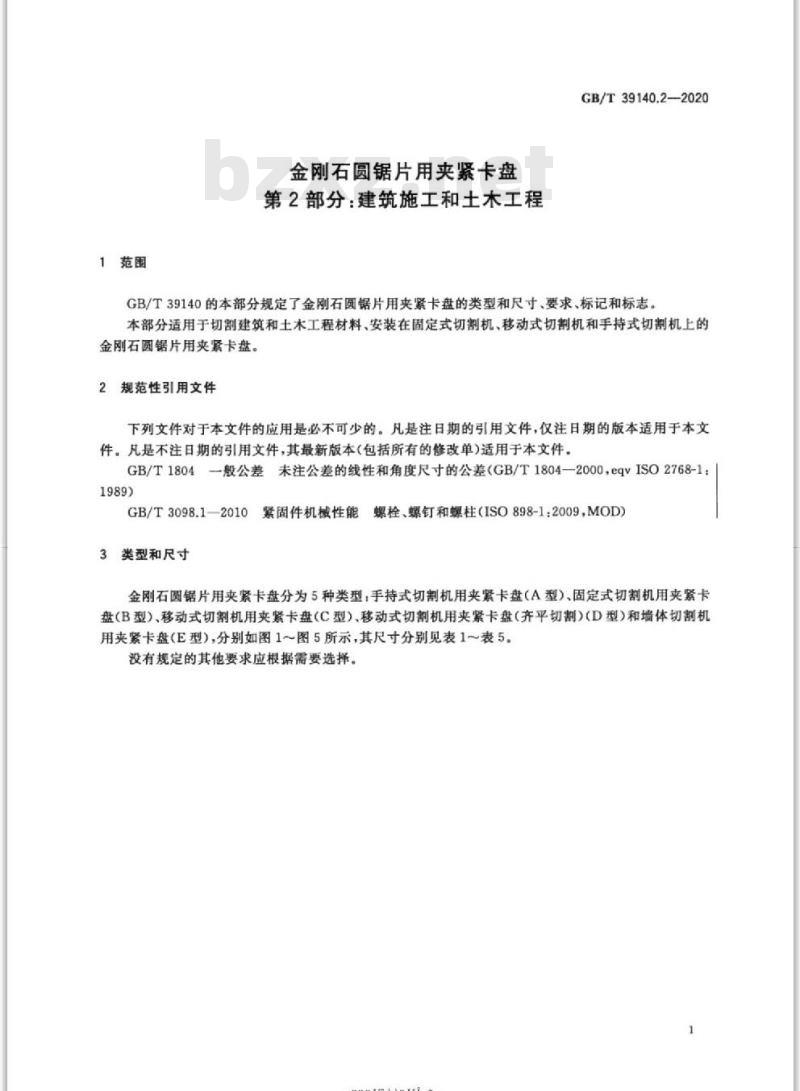

1范围
GB/T 39140的本部分规定了金刚石圆锯片用夹紧卡盘的类型和尺寸、要求、标记和标志.
GB/T 39140.2适用于切割建筑和土木工程材料.安装在固定式切割机、移动式切割机和手持式切割机上的金刚石圆锯片用夹紧卡盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1804 一般公差未注公 差的线性和角度尺寸的公差(GB/T 1804-2000 ,eqv ISO 2768-1:1989)
GB/T 3098.1-2010 紧 固件机械性能螺栓 、螺钉和螺柱(ISO 898-1 :2009，MOD)
3类型和尺寸

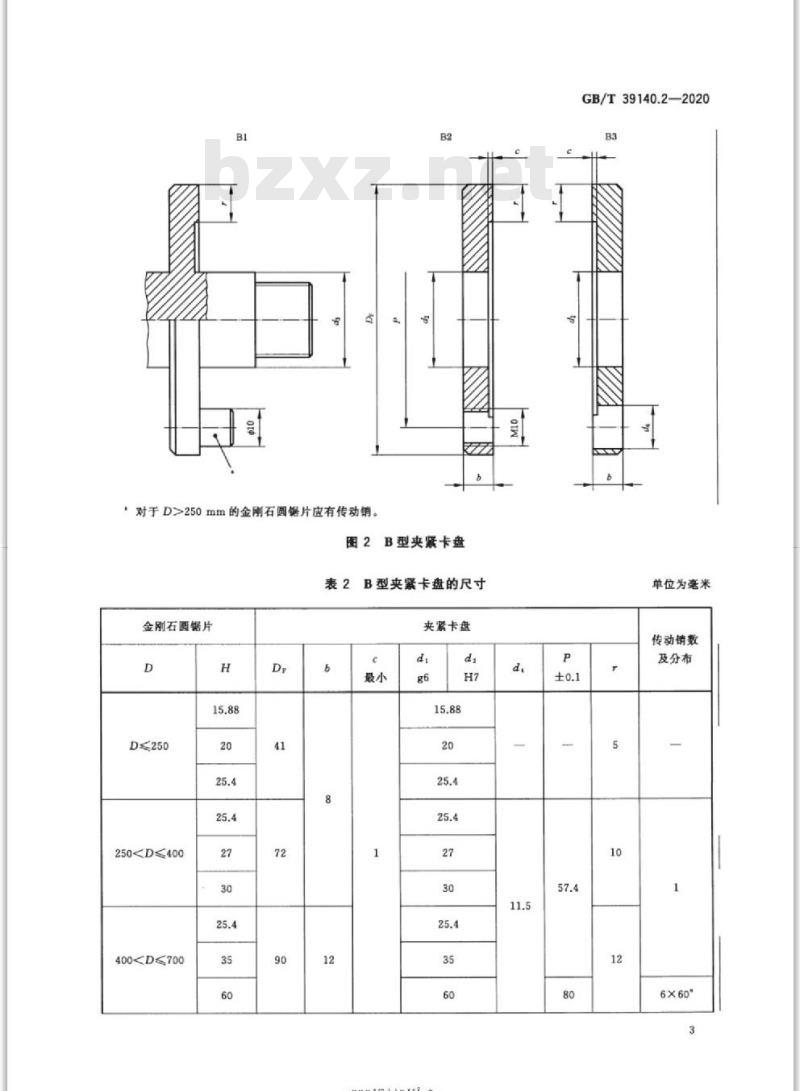

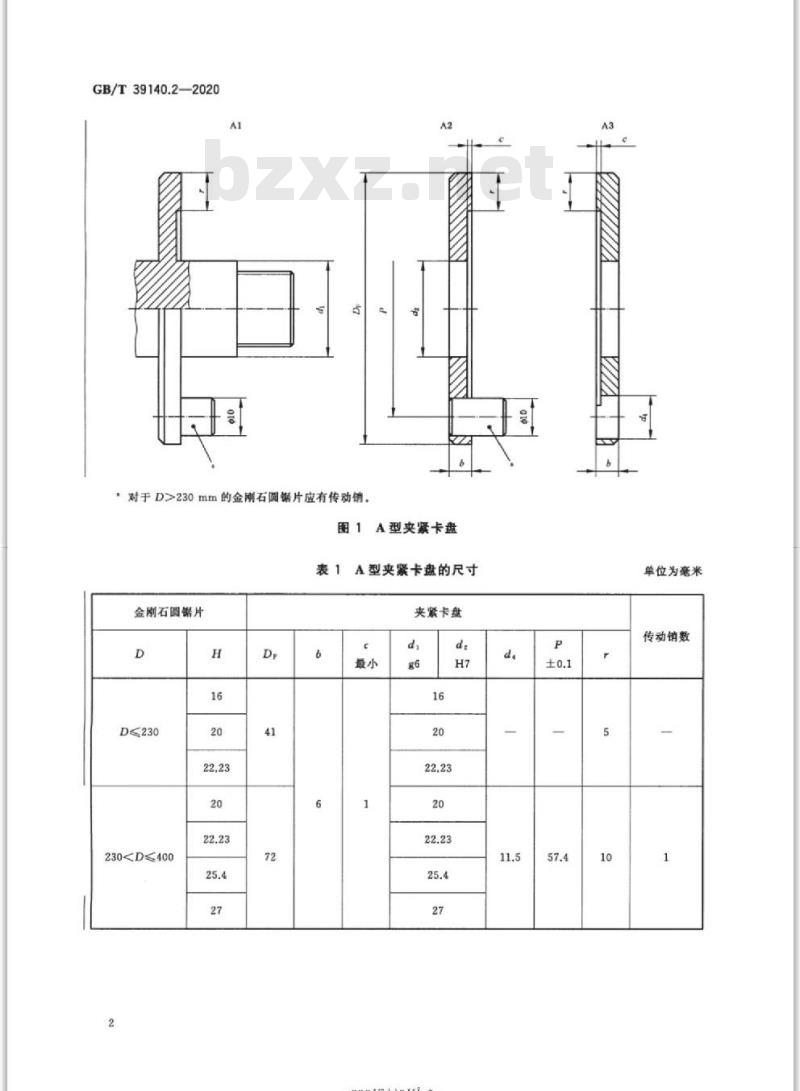

金刚石圆锯片用夹紧卡盘分为5种类型:手持式切割机用夹紧卡盘(A型)、固定式切割机用夹紧卡盘(B型)、移动式切割机用夹紧卡盘(C型)、移动式切割机用夹紧卡盘(齐平切割)(D型)和墙体切割机用夹紧卡盘(E型) ,分别如图1~图5所示,其尺寸分别见表1~表5.
没有规定的其他要求应根据需要选择。
4要求
4.1材料
钢、铸钢或球墨铸铁,其屈服强度应不小于300 MPa.
4.2.1 A1 型至C3型的夹紧卡盘是成对组合使用的，即A1/A3、B1/B3、C1/C3. A2/A3、B2/B3或C2/C3.
4.2.2A2型.B2型和C2型在背面装配有紧固的传动销,用于连接锯片主轴，以抵抗扭矩。
4.2.3传动销不应突出于夹紧卡盘的另一面。
4.3供货
4.3.1 A 型至C型夹紧卡盘的供货包括一个固定卡盘(A1或A2,B1或B2,C1或C2)和一个活套卡盘(A3,B3,C3)。传动销装在固定卡盘中。
