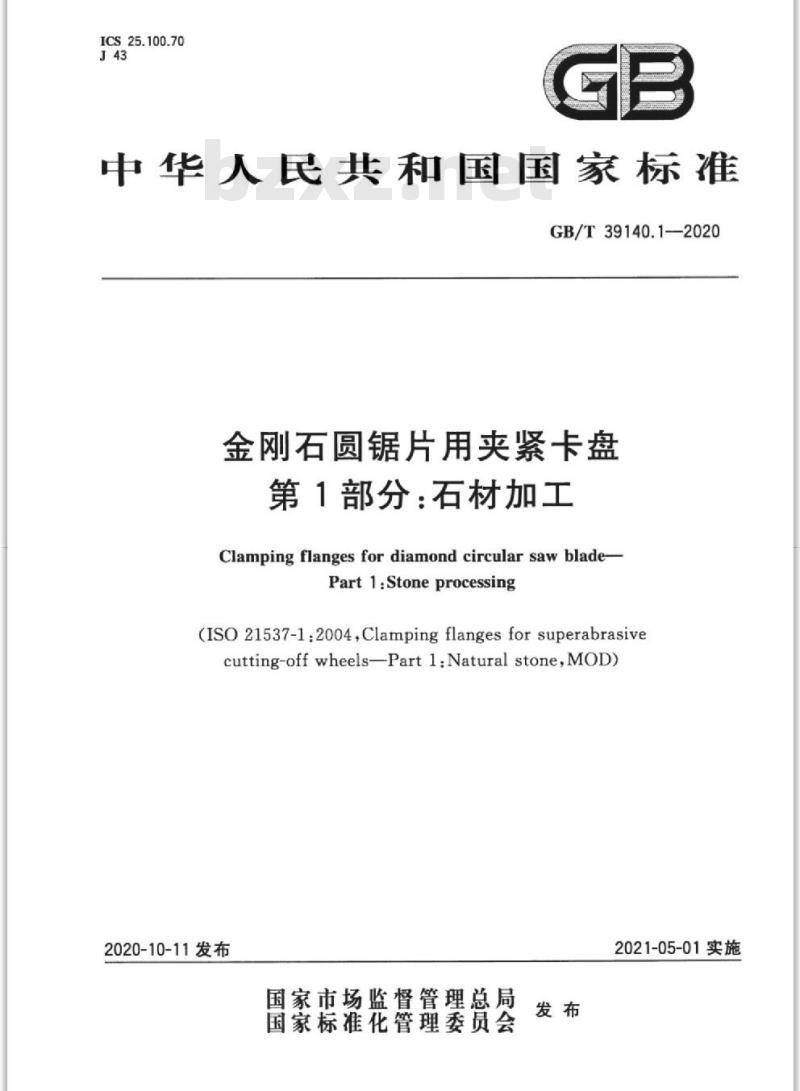

【GB国家标准】 金刚石圆锯片用夹紧卡盘第1部分:石材加工

GB/T 39140.1-2020.Clamping flanges for diamond circular saw blade-Part 1 :Stone processing.

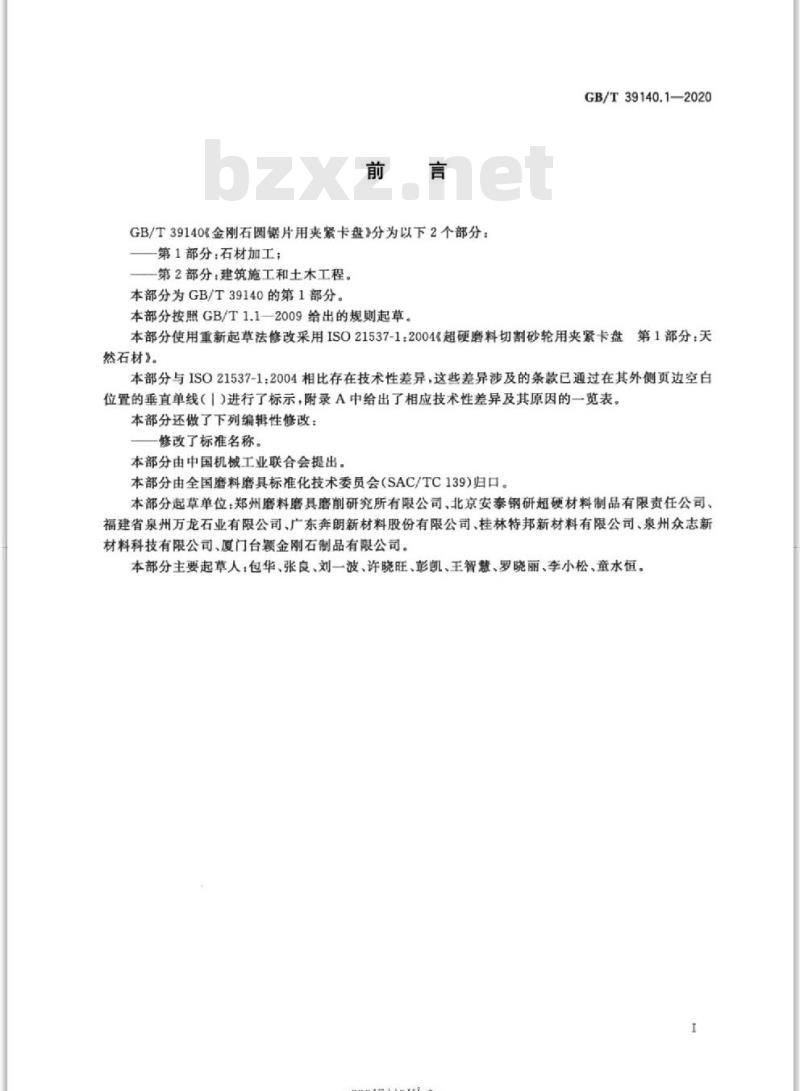

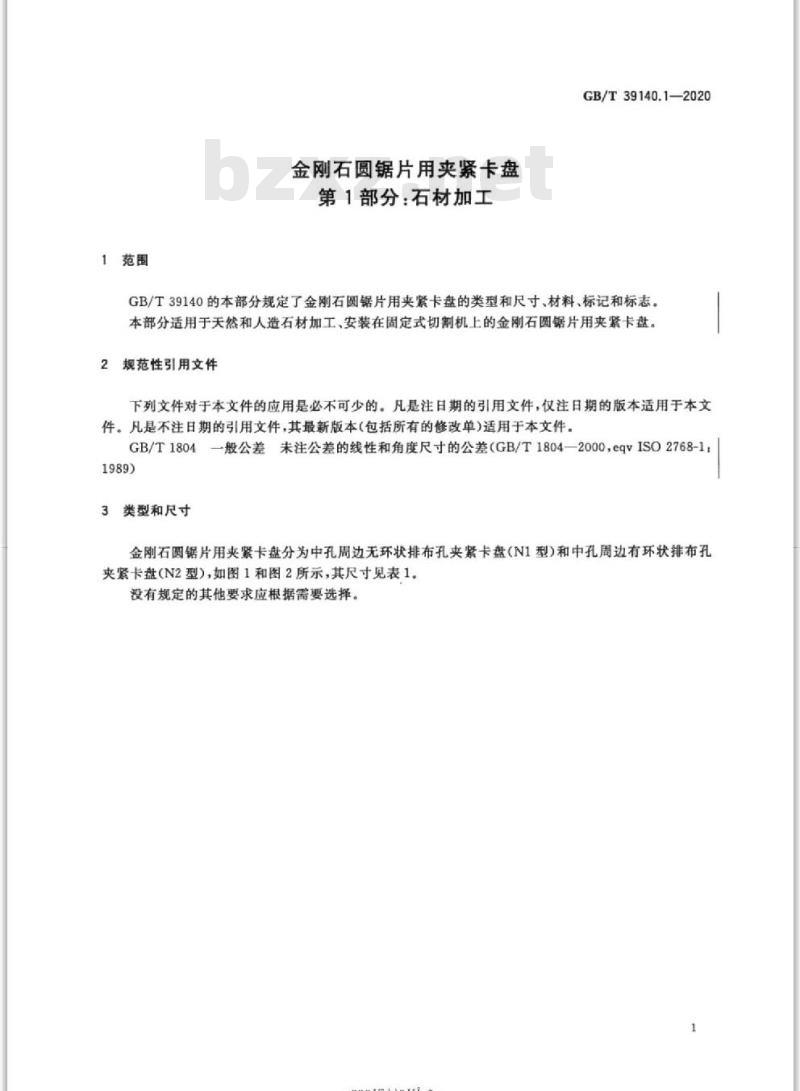

1范围
GB/T 39140的本部分规定了金刚石圆锯片用夹紧卡盘的类型和尺寸、材料、标记和标志。
GB/T 39140.1适用于天然和人造石材加工、安装在固定式切割机上的金刚石圆锯片用夹紧卡盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1804一般公差未注公 差的线性和角度尺寸的公差(GB/T 1804-2000,eqv ISO 2768-1:1989)
3类型和尺寸

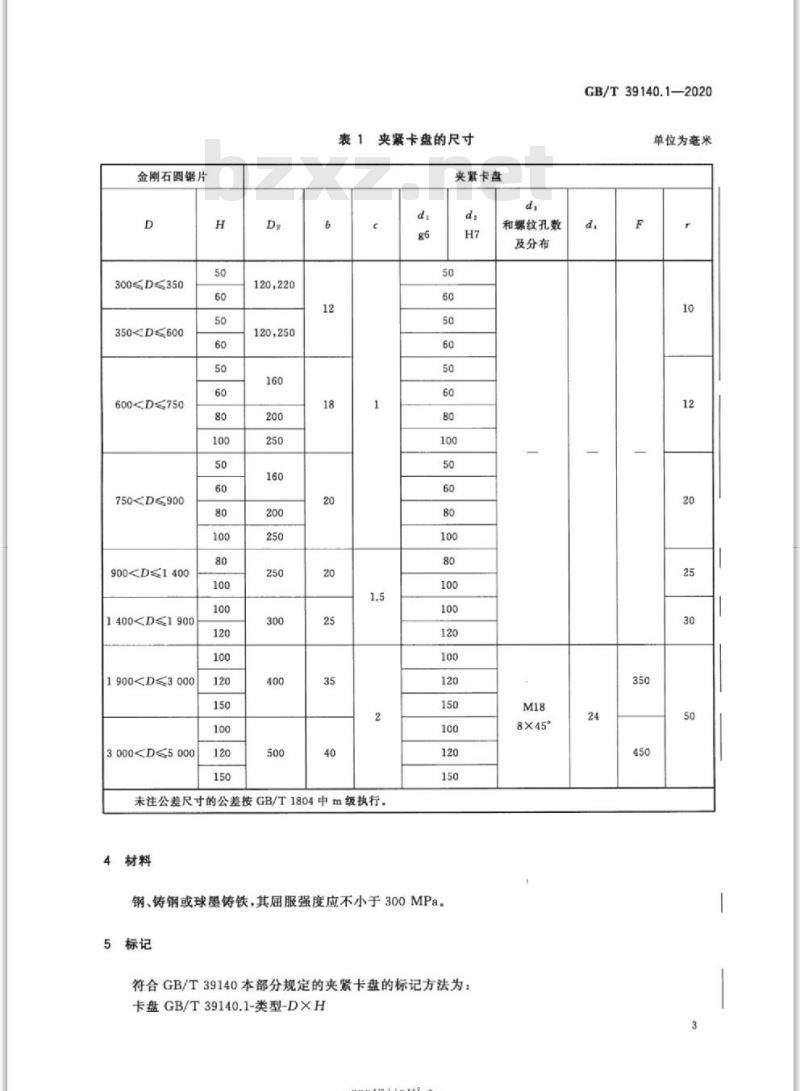

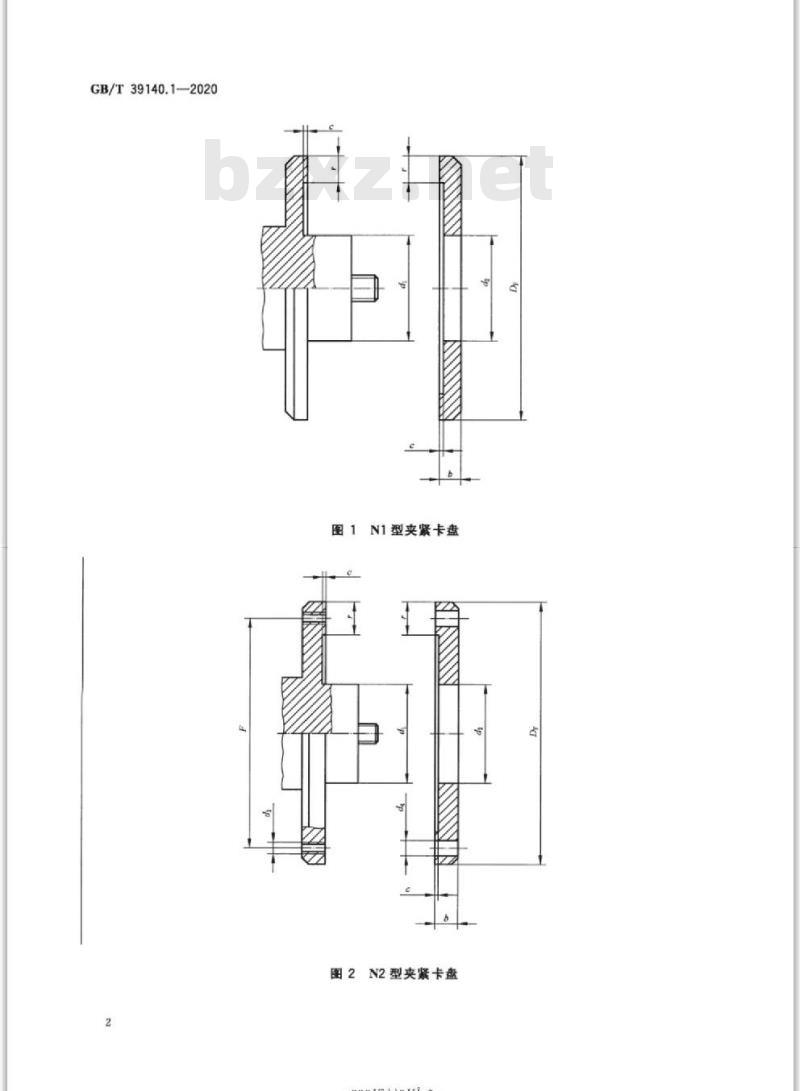

金刚石圆锯片用夹紧卡盘分为中孔周边无环状排布孔夹紧卡盘(N1型)和中孔周边有环状排布孔夹紧卡盘(N2型),如图1和图2所示,其尺寸见表1.
没有规定的其他要求应根据需要选择。
4材料
钢、铸钢或球墨铸铁,其屈服强度应不小于300 MPa.
5标记
符合GB/T 39140本部分规定的夹紧卡盘的标记方法为:
卡盘GB/T 39140.1-类型-DXH
示例:
一个D=1 400 mm、H= 100 mm的金刚石圆锯片用N1型夹紧卡盘,则标记为:
卡盘GB/T 39140.1-N1-1 400X 100
6标志
符合GB/T 39140本部分规定的夹紧卡盘应标志所适用的金刚石圆锯片最大直径,标志应清晰且不易消除。
例如，如果一个夹紧卡盘所适用的金刚石圆锯片最大直径为1 400 mm,宜按“Max D1 400 mm”标志。
