- DL/T 841-2003 高压并联电容器用阻尼式限流器使用技术条件
【DL电力标准】 高压并联电容器用阻尼式限流器使用技术条件
本网站 发布时间:
2023-06-21 18:52:51
- DL/T 841-2003
- 现行
标准号:
DL/T 841-2003
标准名称:
高压并联电容器用阻尼式限流器使用技术条件
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 841-2003.Specification of damper current limiter for high voltage shunt capacitor for order.

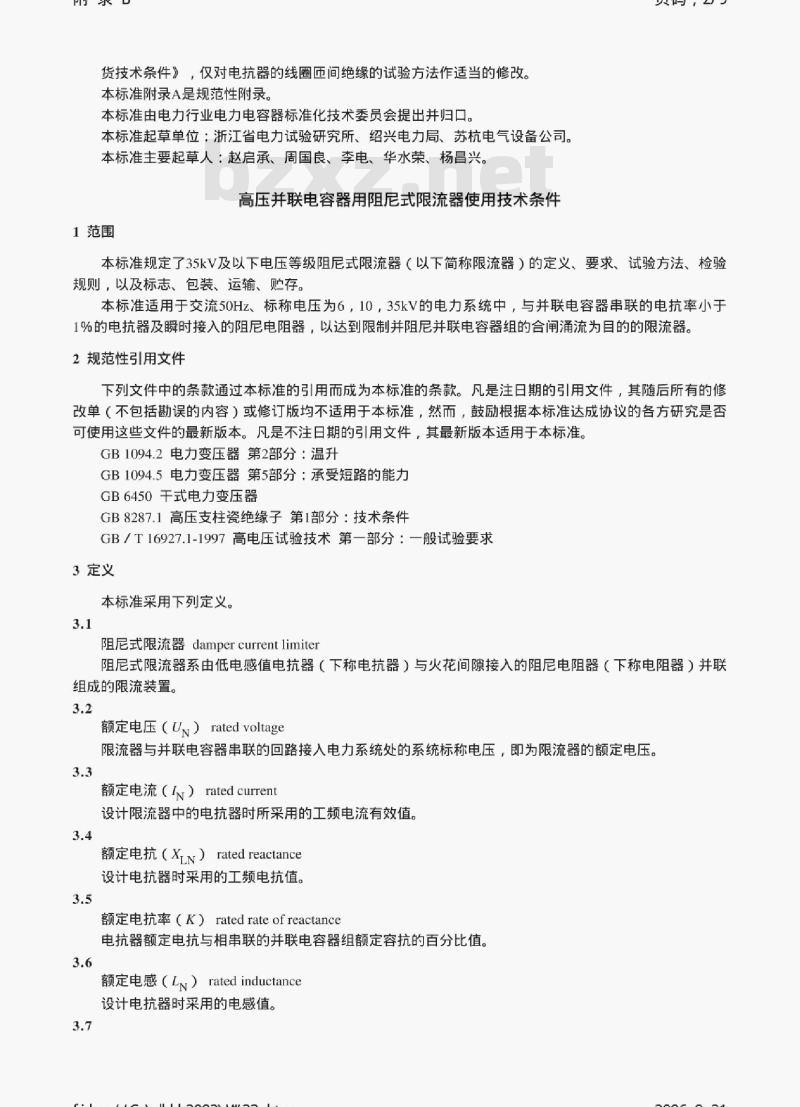

1范围
DL/T 841规定了35kV及以下电压等级阻尼式限流器(以下简称限流器)的定义、要求、试验方法、检验规则,以及标志、包装、运输、贮存。
DL/T 841适用于交流50Hz、标称电压为6, 10 , 35kV的电力系统中,与并联电容器串联的电抗率小于1 %的电抗器及瞬时接入的阻尼电阻器,以达到限制并阻尼并联电容器组的合闸涌流为目的的限流器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1094.2 电力变压器第2部分:温升
GB 1094.5电力变压器第5部分:承受短路的能力
GB 6450干式电力变压器
GB 8287.1高压支柱瓷绝缘子第1部分:技术条件
GB/ T 16927.1-1997高电压试验技术第一部分:一般试验要求
3定义
本标准采用下列定义。
3.1阻尼式限流器damper current limiter
阻尼式限流器系由低电感值电抗器(下称电抗器)与火花间隙接入的阻尼电阻器(下称电阻器)并联
组成的限流装置。
3.2额定电压 rated voltage
限流器与并联电容器串联的回路接入电力系统处的系统标称电压,即为限流器的额定电压。
3.3额定电流 rated current
设计限流器中的电抗器时所采用的工频电流有效值。
3.4额定电抗 rated reactance
设计电抗器时采用的工频电抗值。
1范围
DL/T 841规定了35kV及以下电压等级阻尼式限流器(以下简称限流器)的定义、要求、试验方法、检验规则,以及标志、包装、运输、贮存。
DL/T 841适用于交流50Hz、标称电压为6, 10 , 35kV的电力系统中,与并联电容器串联的电抗率小于1 %的电抗器及瞬时接入的阻尼电阻器,以达到限制并阻尼并联电容器组的合闸涌流为目的的限流器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1094.2 电力变压器第2部分:温升
GB 1094.5电力变压器第5部分:承受短路的能力
GB 6450干式电力变压器
GB 8287.1高压支柱瓷绝缘子第1部分:技术条件
GB/ T 16927.1-1997高电压试验技术第一部分:一般试验要求
3定义
本标准采用下列定义。
3.1阻尼式限流器damper current limiter
阻尼式限流器系由低电感值电抗器(下称电抗器)与火花间隙接入的阻尼电阻器(下称电阻器)并联
组成的限流装置。
3.2额定电压 rated voltage
限流器与并联电容器串联的回路接入电力系统处的系统标称电压,即为限流器的额定电压。
3.3额定电流 rated current
设计限流器中的电抗器时所采用的工频电流有效值。
3.4额定电抗 rated reactance
设计电抗器时采用的工频电抗值。
