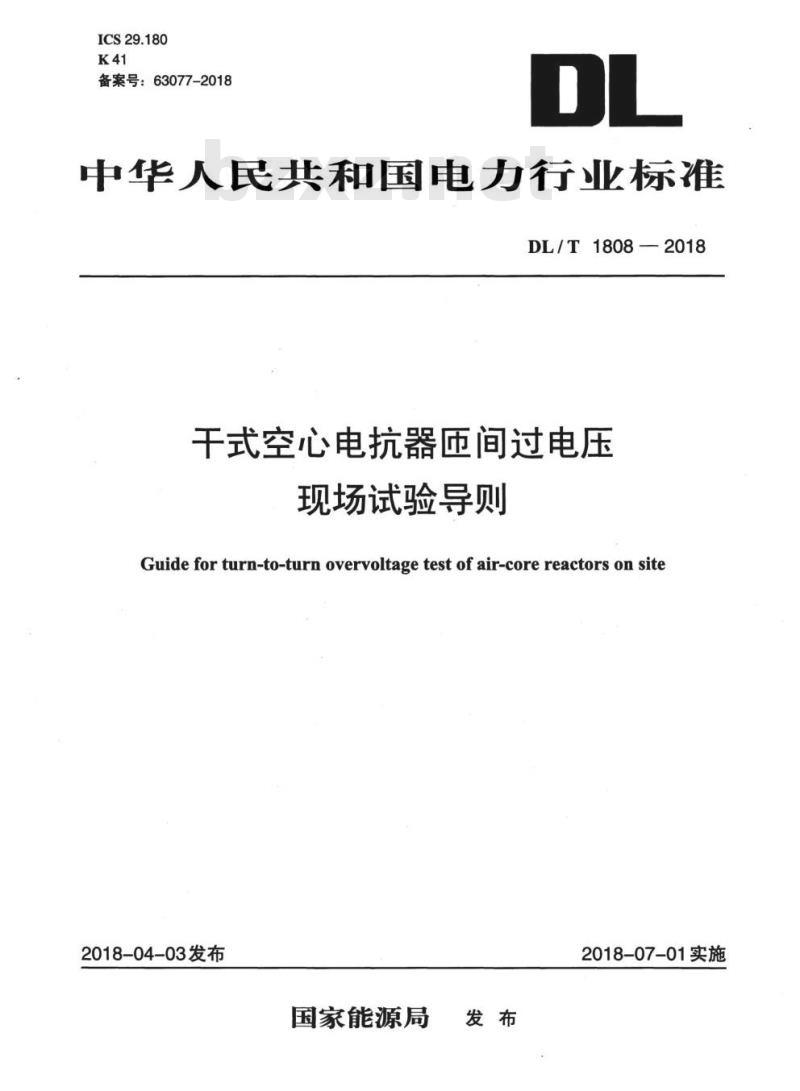

【DL电力标准】 干式空心电抗器匝间过电压现场试验导则

DL/T 1808-2018.Guide for turn-to-turn overvoltage test of air-core reactors on site.

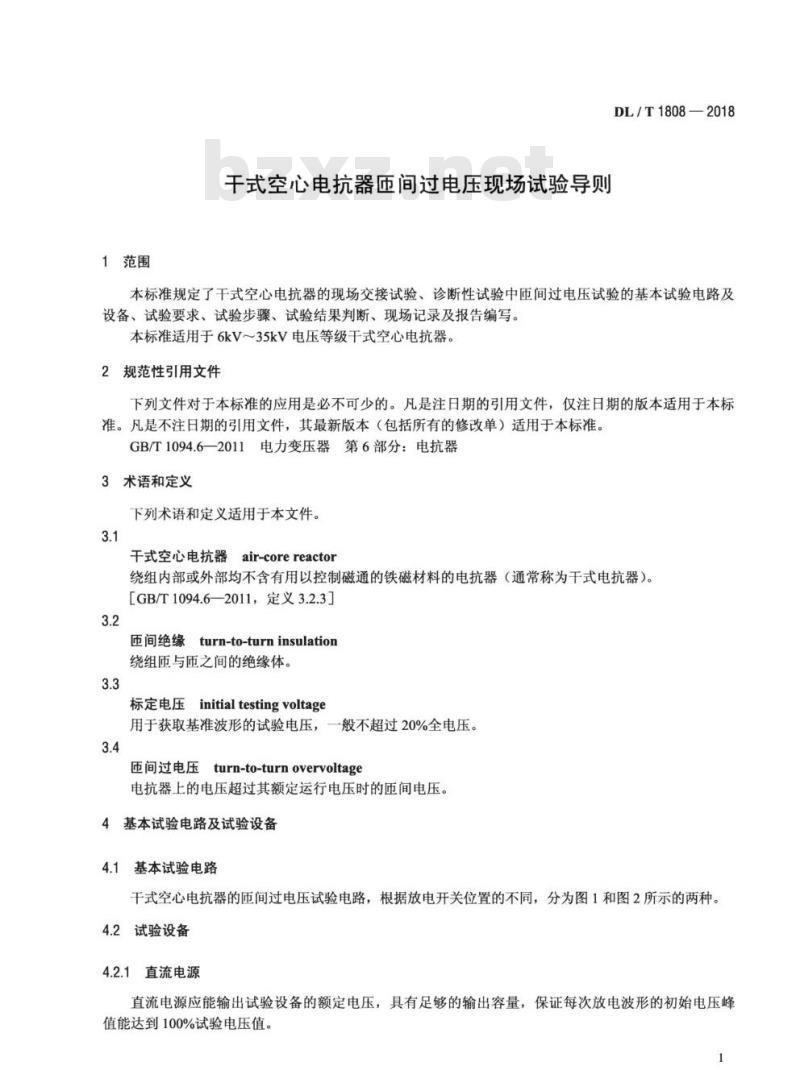

1范围
DL/T 1808规定了干式空心电抗器的现场交接试验、诊断性试验中匝间过电压试验的基本试验电路及设备、试验要求、试验步骤、试验结果判断、现场记录及报告编写。
DL/T 1808适用于6kV~35kV电压等级干式空心电抗器。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T 1094.6-2011 电力变压器 第6部分:电抗器
3术语和定义
下列术语和定义适用于本文件。
3.1干式空心电抗器 air-core reactor
绕组内部或外部均不含有用以控制磁通的铁磁材料的电抗器(通常称为干式电抗器)。
[GB/T 1094.6- -2011, 定义3.2.3]
3.2匝间绝缘turn-to-turn insulation
绕组匝与匝之间的绝缘体。
3.3标定电压initial testing voltage
用于获取基准波形的试验电压，一般不超过20%全电压。
3.4匝间过电压 turn-to-turn overvoltage
电抗器上的电压超过其额定运行电压时的匝间电压。
4基本试验电路及试验设备
4.1基本试验电路

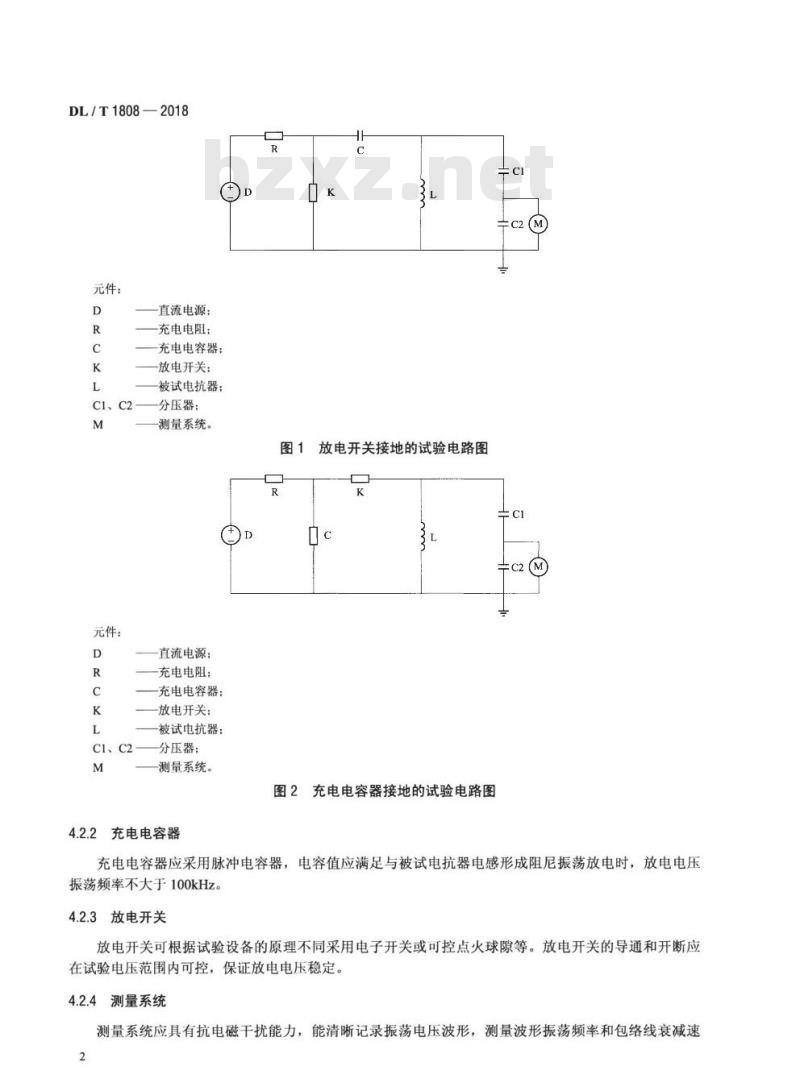

干式空心电抗器的匝间过电压试验电路，根据放电开关位置的不同，分为图1和图2所示的两种。
4.2试验设备
4.2.1直流电源
直流电源应能输出试验设备的额定电压，具有足够的输出容量，保证每次放电波形的初始电压峰值能达到100%试验电压值。
