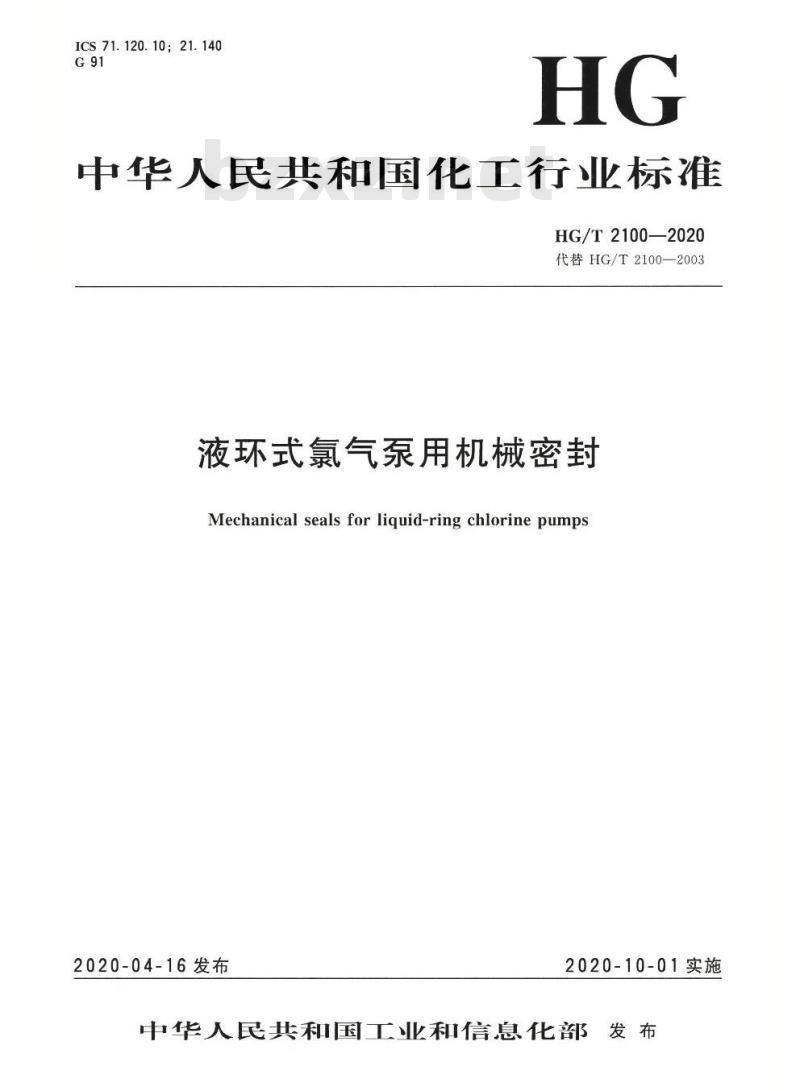

【HG化工标准】 代替 HG/T 2100-2003 液环式氯气泵用机械密封

HG/T 2100-2020.Mechanical seals for liquid-ring chlorine pumps.

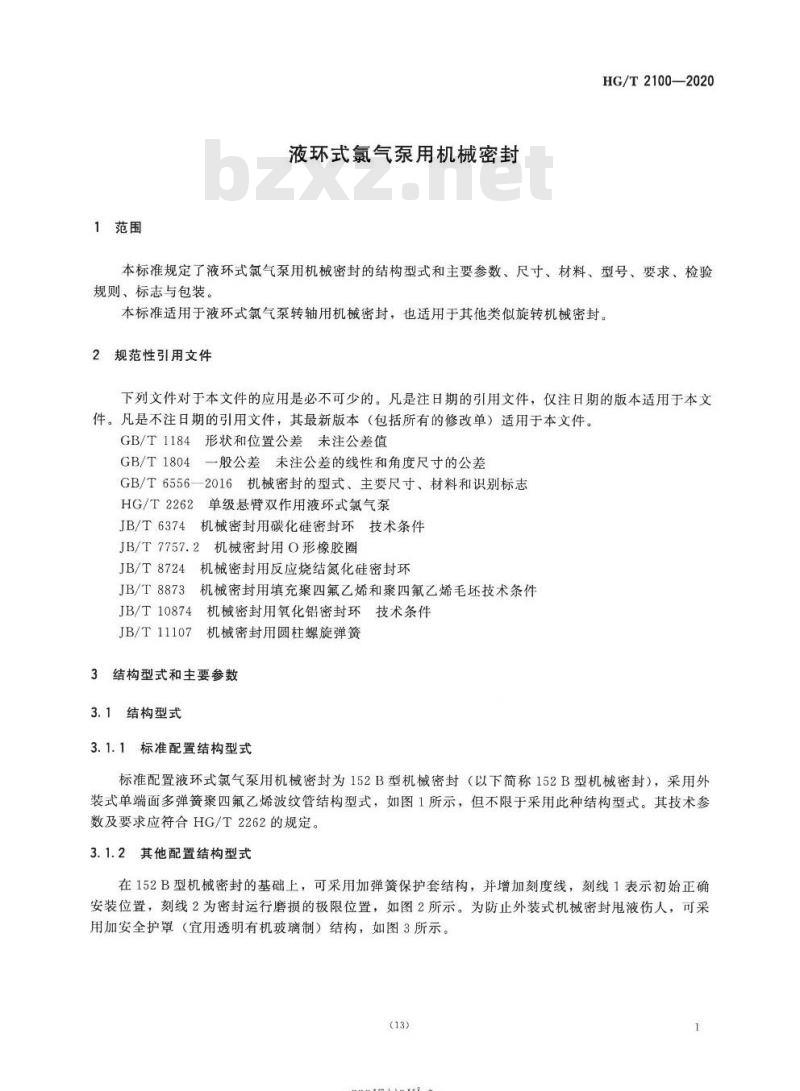

1范围
HG/T 2100规定了液环式氯气泵用机械密封的结构型式和主要参数、尺寸、材料、型号、要求、检验规则、标志与包装。
HG/T 2100适用于液环式氯气泵转轴用机械密封，也适用于其他类似旋转机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差未注公差值
GB/T 1804-般公差未注公差的线性和角度尺寸的公差
GB/T 6556-2016 机械密 封的型式、主要尺寸、材料和识别标志
HG/T 2262单级悬臂双作用液环式氯气泵
JB/T 6374机械密封用碳化硅密封环技术条件
JB/T 7757. 2机械密封用0形橡胶圈
JB/T 8724机械密封用反应烧结氮化硅密封环
JB/T 8873机械密封用填充聚四氟乙烯和聚四氟乙烯毛坯技术条件
JB/T 10874机械密封用氧化铝密封环技术条件
JB/T 11107 机械密封用圆柱螺旋弹簧
3结构型式和主要参 数
3.1结构型式
3.1.1标准配置结构型式

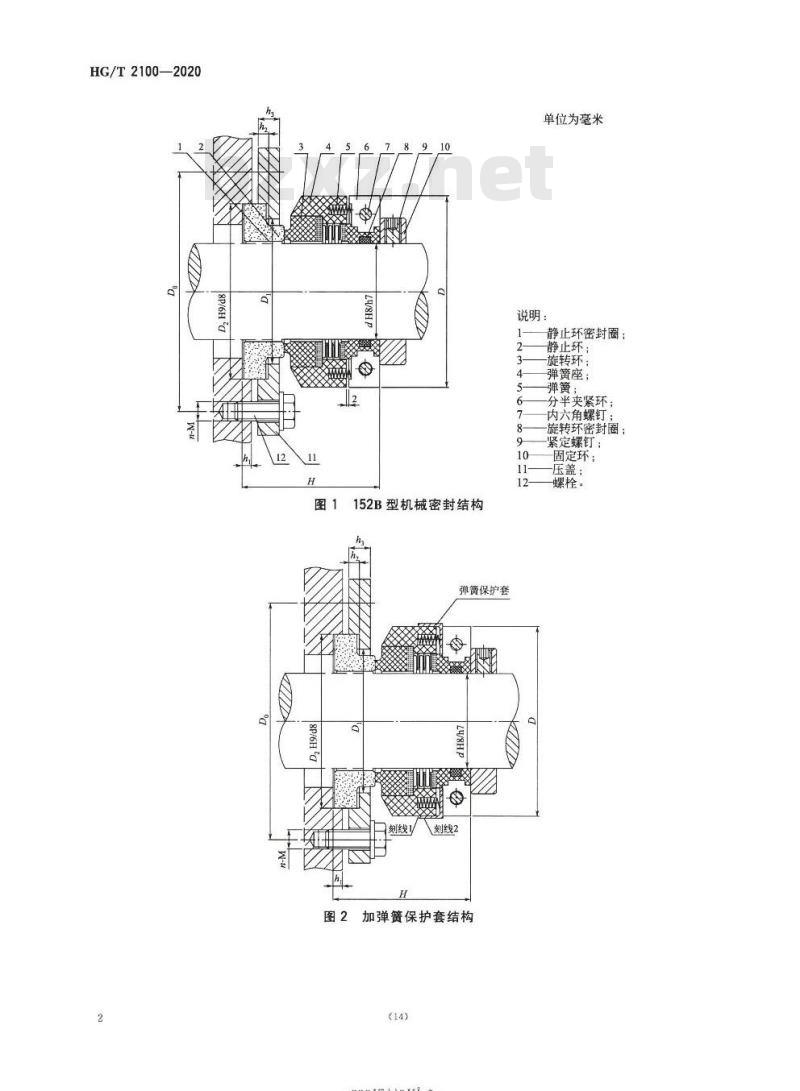

标准配置液环式氯气泵用机械密封为152 B型机械密封(以下简称152 B型机械密封)，采用外装式单端面多弹簧聚四氟乙烯波纹管结构型式，如图1所示，但不限于采用此种结构型式。其技术参数及要求应符合HG/T 2262 的规定。
