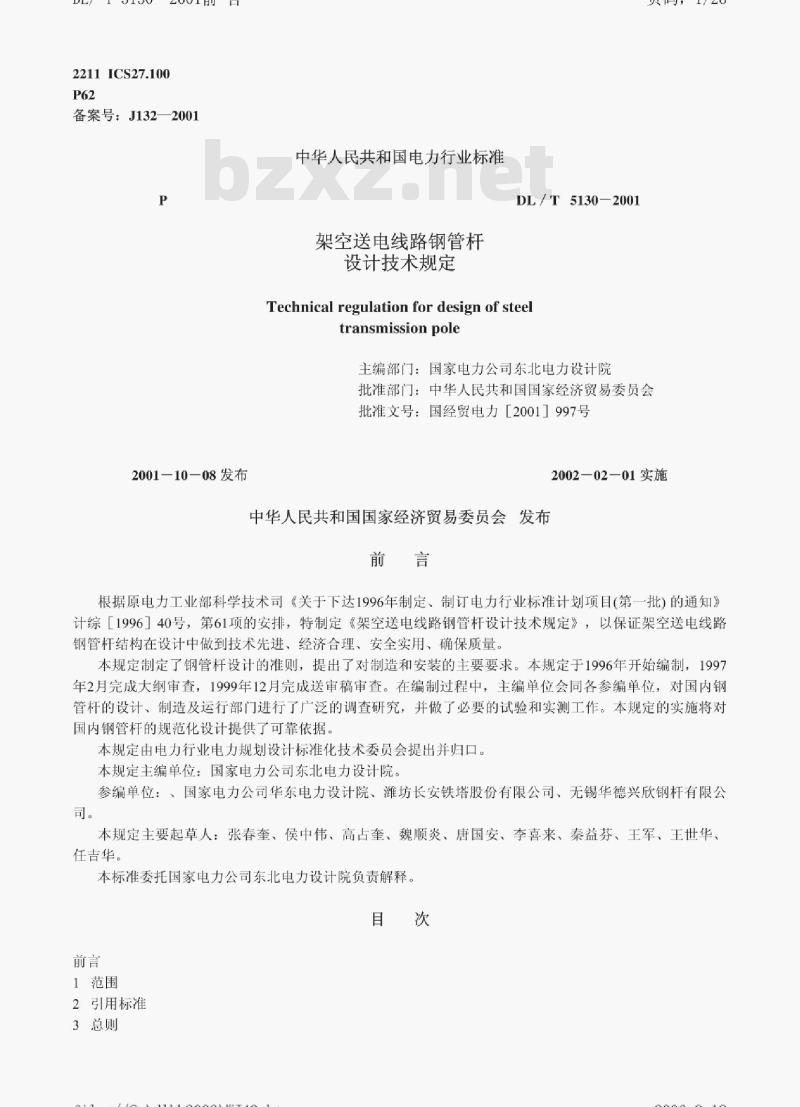

- DL/T 5130-2001 架空送电线路钢管杆设计技术规定
【DL电力标准】 架空送电线路钢管杆设计技术规定
本网站 发布时间:
2023-06-20 09:52:57
- DL/T 5130-2001
- 现行
标准号:
DL/T 5130-2001
标准名称:
架空送电线路钢管杆设计技术规定
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 5130-2001.Technical regulation for design of steel transmission pole.
1范围
DL/T 5130规定了钢管杆设计的准则,及提出了制造安装的主要要求。适用于新建220kV及以下电压等级交直流架空送电线路无拉线钢管杆结构设计。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1300-77焊接用钢丝
GB2694-1981输电线路铁塔制造技术条件
GB50061一199766kV及以 下架空电力线路设计规范
GB700-1988碳素结构钢
GB985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB986-1988 埋弧焊焊缝坡口的基本形式与尺寸
GB3098.1- 1982紧固件机械性能螺栓、螺钉和螺柱
GB/T 1591- -1994低合金高强度结构钢
GB/T3098.2- 1982 紧固件机械性能螺母
GB/T一5117一1995 碳钢焊条
GB/T一5118一1995低合金钢焊条
GB/T9793一1997 金属和其他无机覆盖层热喷涂锌、铝及其合金
GBJ17一1988 钢结构设计规范
DL/T5092一1999 110~ 500kV架空送电线路设计技术规程
3总则
3.0.1本规定遵照GB50061、DL / T5092中有关杆塔结构设计的主要原则编制。
3.0.2钢管杆设计采用以概率理论为基础的极限状态设计方法,用可靠度指标度量钢管杆的可靠度。在规定的各种荷载组合作用下或变形的限值条件下,满足线路安全运行的要求。
3.0.3钢管杆的设计应考虑制造工艺、施工方法(包括运输安装)以及运行维护和环境等因素。
3.0.4钢管杆的设计应满足强度、稳定、刚度等方面的要求。设计采用新理论或新结构型式,当缺乏运行经验时,应经过试验验证。
3.0.5在进行钢管杆设计时,除应按本规定执行外,应符合现行国家标准和电力行业标准有关规定的要求。
1范围
DL/T 5130规定了钢管杆设计的准则,及提出了制造安装的主要要求。适用于新建220kV及以下电压等级交直流架空送电线路无拉线钢管杆结构设计。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1300-77焊接用钢丝
GB2694-1981输电线路铁塔制造技术条件
GB50061一199766kV及以 下架空电力线路设计规范
GB700-1988碳素结构钢
GB985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB986-1988 埋弧焊焊缝坡口的基本形式与尺寸
GB3098.1- 1982紧固件机械性能螺栓、螺钉和螺柱
GB/T 1591- -1994低合金高强度结构钢
GB/T3098.2- 1982 紧固件机械性能螺母
GB/T一5117一1995 碳钢焊条
GB/T一5118一1995低合金钢焊条
GB/T9793一1997 金属和其他无机覆盖层热喷涂锌、铝及其合金
GBJ17一1988 钢结构设计规范
DL/T5092一1999 110~ 500kV架空送电线路设计技术规程
3总则
3.0.1本规定遵照GB50061、DL / T5092中有关杆塔结构设计的主要原则编制。
3.0.2钢管杆设计采用以概率理论为基础的极限状态设计方法,用可靠度指标度量钢管杆的可靠度。在规定的各种荷载组合作用下或变形的限值条件下,满足线路安全运行的要求。
3.0.3钢管杆的设计应考虑制造工艺、施工方法(包括运输安装)以及运行维护和环境等因素。
3.0.4钢管杆的设计应满足强度、稳定、刚度等方面的要求。设计采用新理论或新结构型式,当缺乏运行经验时,应经过试验验证。
3.0.5在进行钢管杆设计时,除应按本规定执行外,应符合现行国家标准和电力行业标准有关规定的要求。
