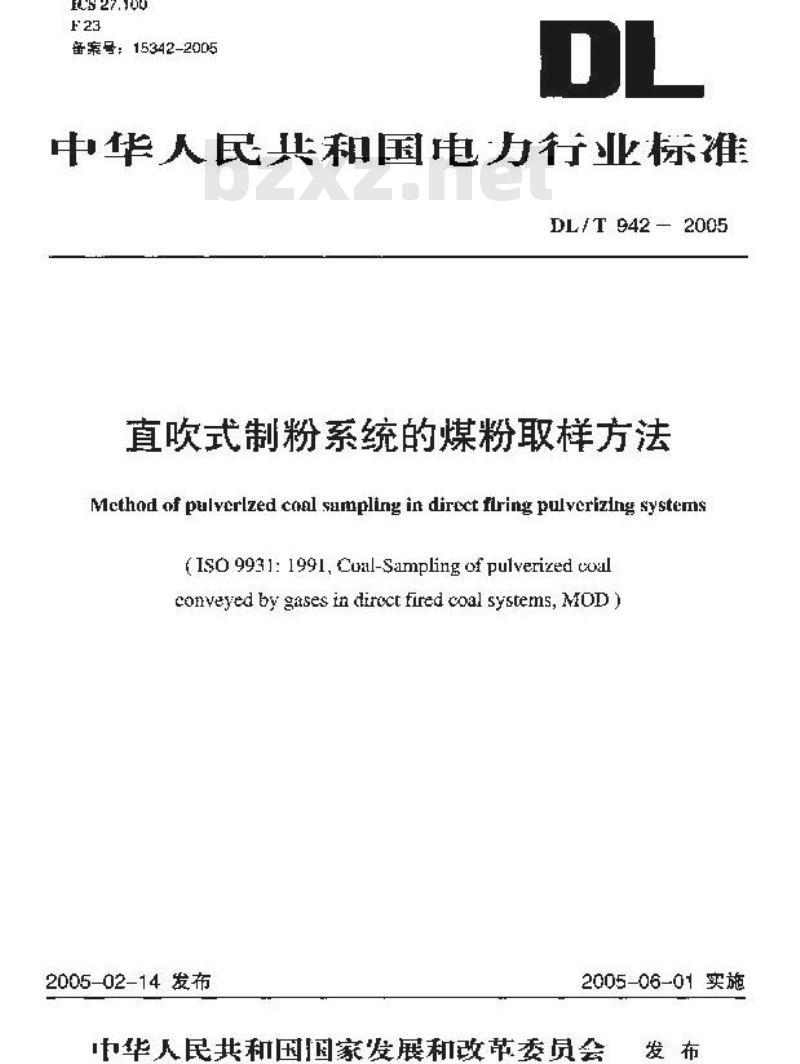

- DL/T 942-2005 直吹式制粉系统的煤粉取样方法
【DL电力标准】 直吹式制粉系统的煤粉取样方法
本网站 发布时间:
2023-05-31 15:22:38
- DL/T 942-2005
- 现行
标准号:
DL/T 942-2005
标准名称:
直吹式制粉系统的煤粉取样方法
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 942-2005.Method of pulverized coal sampling in direct firing pulverizing systems.

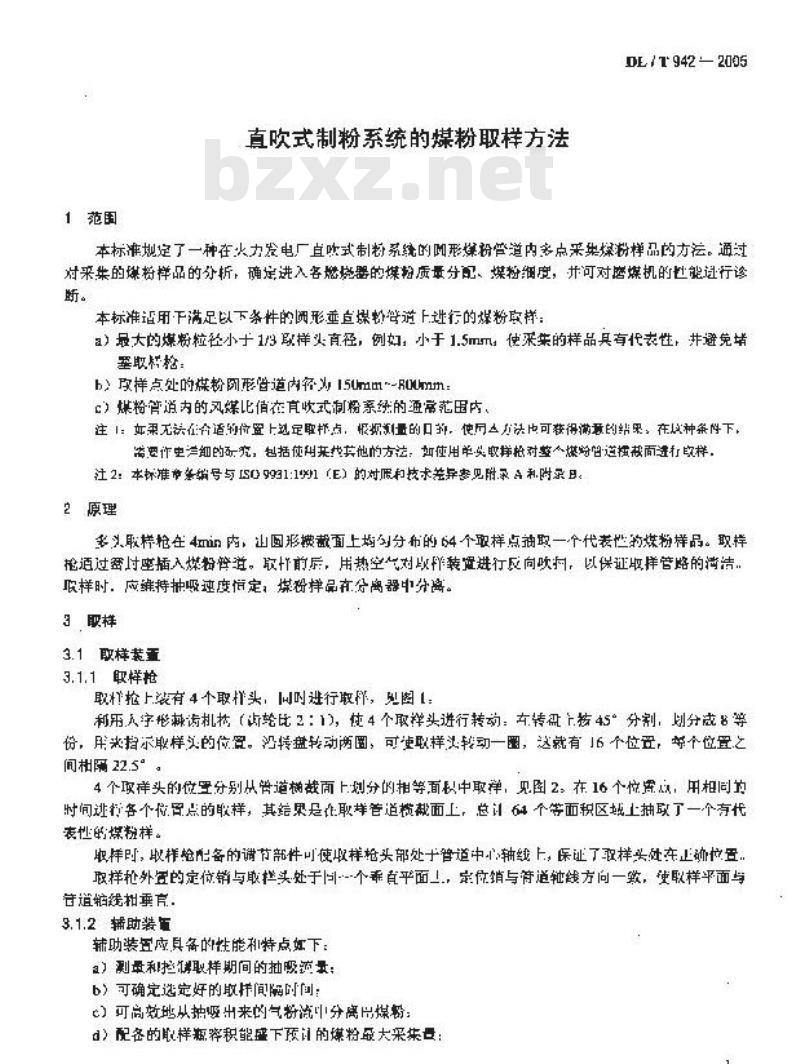

1范围
DL/T 942规定了-种在火力发电厂直吹式制粉系统的圆形煤粉管道内多点采集煤粉样品的方法。通过对采集的煤粉样品的分析,确定进入各燃烧器的煤粉质量分配、煤粉细度,并可对磨煤机的性能进行诊断。
DL/T 942适用于满足以下条件的圆形垂直煤粉管道上进行的煤粉取样:
a)最大的煤粉粒径小于1/3 取样头直径,例如,小于1.5mm,使采集的样品具有代表性,并避免堵塞取样枪。
b)取样点处的煤粉圆形管道内径为150mm~800mm。
c)煤粉管道内的风煤比值在直吹式制粉系统的通常范围内。
2原理
多头取样枪在4min内,由圆形横截面上均匀分布的64个取样点抽取-一个代表性 的煤粉样品。取样枪通过密封座插入煤粉管道。取样前后,用热空气对取样装置进行反向吹扫,以保证取样管路的清洁。取样时,应维持抽吸速度恒定;煤粉样品在分离器中分离。
3取样
3.1取样装置
3.1.1取样枪

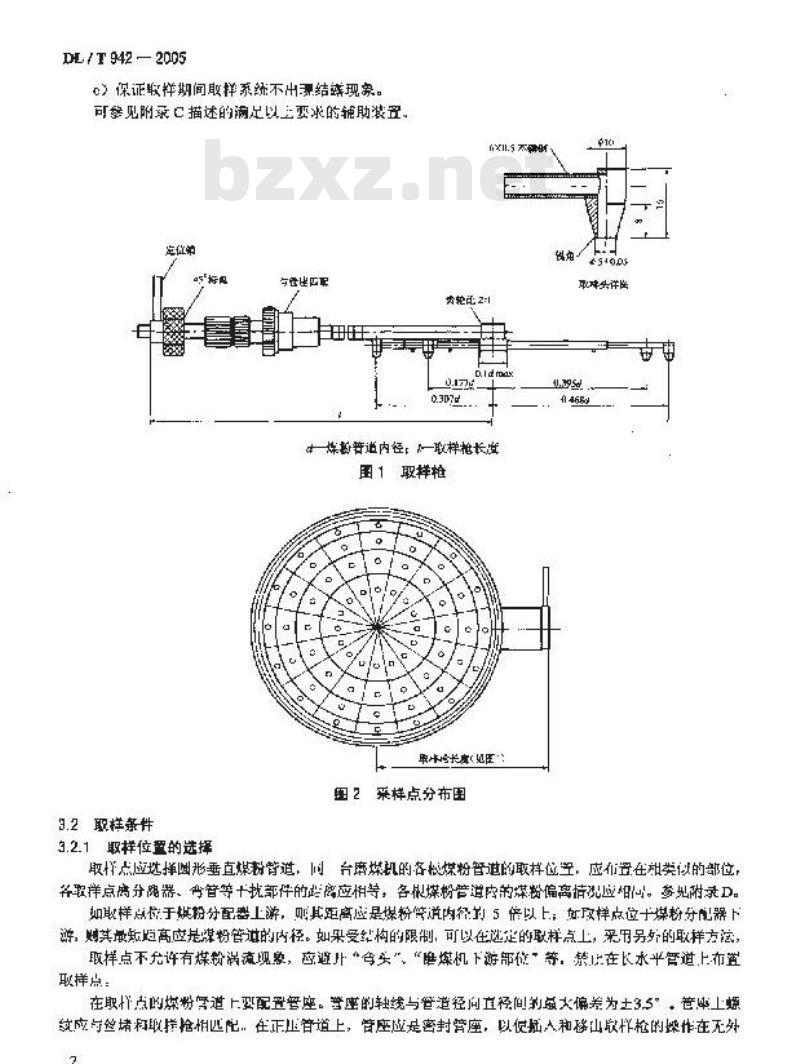

取样枪上装有4个取样头,同时进行取样,见图1。
利用人字形棘齿机构(齿轮比2: 1),使4个取样头进行转动。在转盘上按45°分割,划分成8等份,用来指示取样头的位置。沿转盘转动两圈,可使取样头转动一圈,这就有16个位置,每个位置之间相隔22.5°。
1范围
DL/T 942规定了-种在火力发电厂直吹式制粉系统的圆形煤粉管道内多点采集煤粉样品的方法。通过对采集的煤粉样品的分析,确定进入各燃烧器的煤粉质量分配、煤粉细度,并可对磨煤机的性能进行诊断。
DL/T 942适用于满足以下条件的圆形垂直煤粉管道上进行的煤粉取样:
a)最大的煤粉粒径小于1/3 取样头直径,例如,小于1.5mm,使采集的样品具有代表性,并避免堵塞取样枪。
b)取样点处的煤粉圆形管道内径为150mm~800mm。
c)煤粉管道内的风煤比值在直吹式制粉系统的通常范围内。
2原理
多头取样枪在4min内,由圆形横截面上均匀分布的64个取样点抽取-一个代表性 的煤粉样品。取样枪通过密封座插入煤粉管道。取样前后,用热空气对取样装置进行反向吹扫,以保证取样管路的清洁。取样时,应维持抽吸速度恒定;煤粉样品在分离器中分离。
3取样
3.1取样装置
3.1.1取样枪
取样枪上装有4个取样头,同时进行取样,见图1。
利用人字形棘齿机构(齿轮比2: 1),使4个取样头进行转动。在转盘上按45°分割,划分成8等份,用来指示取样头的位置。沿转盘转动两圈,可使取样头转动一圈,这就有16个位置,每个位置之间相隔22.5°。
