- GB/T 39741.1-2021 滑动轴承 公差 第1部分:配合
【GB国家标准】 滑动轴承 公差 第1部分:配合
本网站 发布时间:
2023-06-18 09:30:15
- GB/T 39741.1-2021
- 现行
标准号:
GB/T 39741.1-2021
标准名称:
滑动轴承 公差 第1部分:配合
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39741.1-2021.Plain bearings-Tolerances-Part 1: Fits.

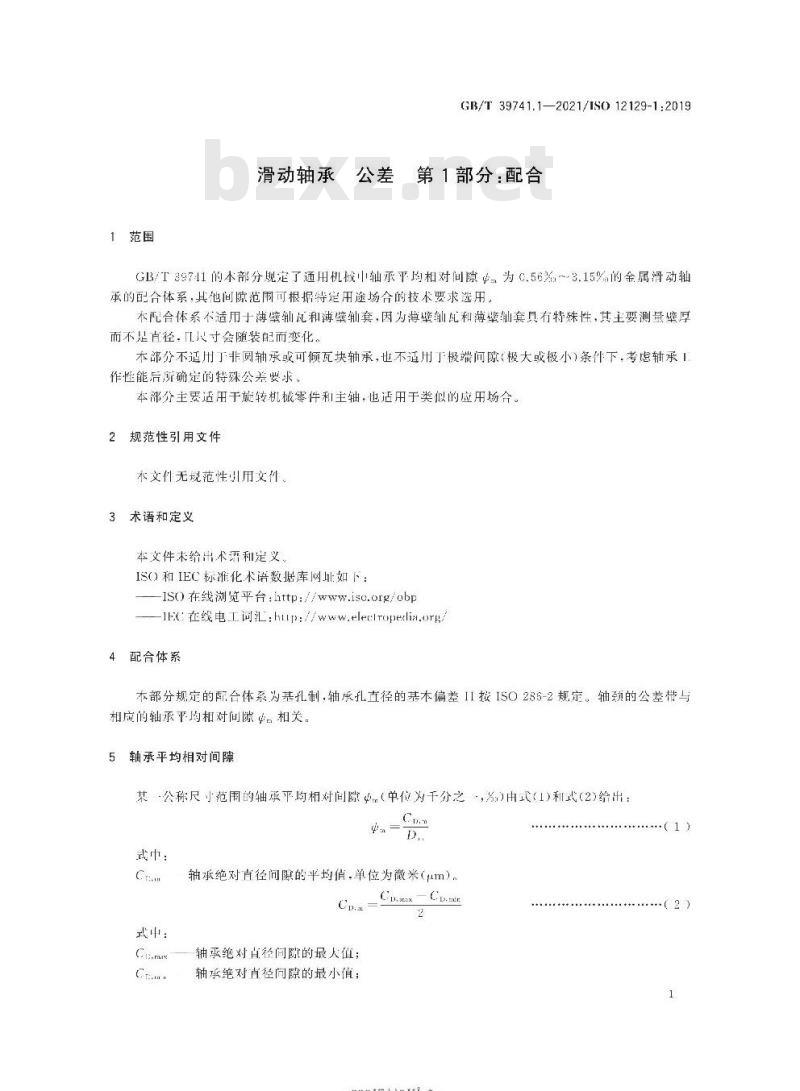

1范围
GB/T 39741.1规定了通用机械中轴承平均相对间隙ψm为0.56%o~3.15%o的金属滑动轴承的配合体系,其他间隙范围可根据特定用途场合的技术要求选用。
本配合体系不适用于薄壁轴瓦和薄壁轴套,因为薄壁轴瓦和薄壁轴套具有特殊性,其主要测量壁厚而不是直径,且尺寸会随装配而变化。
GB/T 39741.1不适用于非圆轴承或可倾瓦块轴承,也不适用于极端间隙(极大或极小)条件下,考虑轴承工作性能后所确定的特殊公差要求。
GB/T 39741.1主要适用于旋转机械零件和主轴,也适用于类似的应用场合。
2规范性引用文件
本文件无规范性引用文件。
3术语和定义
本文件未给出术语和定义。
ISO和IEC标准化术语数据库网址如下:
ISO在线浏览平台:ttp://www.iso.org/ obp
IEC在线电工词汇:http://www. electropedia.org/
4配合体系
本部分规定的配合体系为基孔制,轴承孔直径的基本偏差H按ISO 286-2规定。轴颈的公差带与相应的轴承平均相对间隙ψm相关。
6公差带
6.1 公差
公差按以下原则选取:对于相同的轴承平均相对间隙ψm,在公称尺寸最小值和最大值之间的所有情况下,其公差带范围内的所有轴承相对间隙的最大偏差值都在范围内。更小的极限偏差取决于经济
性及加工方法。在每个配合中,轴颈的公差带比相应的轴承孔的公差带小1个IT(ISO 286-1中规定的基本公差等级)。
6.2基本偏差
基本偏差由轴承平均相对间隙ψm确定。
1范围
GB/T 39741.1规定了通用机械中轴承平均相对间隙ψm为0.56%o~3.15%o的金属滑动轴承的配合体系,其他间隙范围可根据特定用途场合的技术要求选用。
本配合体系不适用于薄壁轴瓦和薄壁轴套,因为薄壁轴瓦和薄壁轴套具有特殊性,其主要测量壁厚而不是直径,且尺寸会随装配而变化。
GB/T 39741.1不适用于非圆轴承或可倾瓦块轴承,也不适用于极端间隙(极大或极小)条件下,考虑轴承工作性能后所确定的特殊公差要求。
GB/T 39741.1主要适用于旋转机械零件和主轴,也适用于类似的应用场合。
2规范性引用文件
本文件无规范性引用文件。
3术语和定义
本文件未给出术语和定义。
ISO和IEC标准化术语数据库网址如下:
ISO在线浏览平台:ttp://www.iso.org/ obp
IEC在线电工词汇:http://www. electropedia.org/
4配合体系
本部分规定的配合体系为基孔制,轴承孔直径的基本偏差H按ISO 286-2规定。轴颈的公差带与相应的轴承平均相对间隙ψm相关。
6公差带
6.1 公差
公差按以下原则选取:对于相同的轴承平均相对间隙ψm,在公称尺寸最小值和最大值之间的所有情况下,其公差带范围内的所有轴承相对间隙的最大偏差值都在范围内。更小的极限偏差取决于经济
性及加工方法。在每个配合中,轴颈的公差带比相应的轴承孔的公差带小1个IT(ISO 286-1中规定的基本公差等级)。
6.2基本偏差
基本偏差由轴承平均相对间隙ψm确定。
