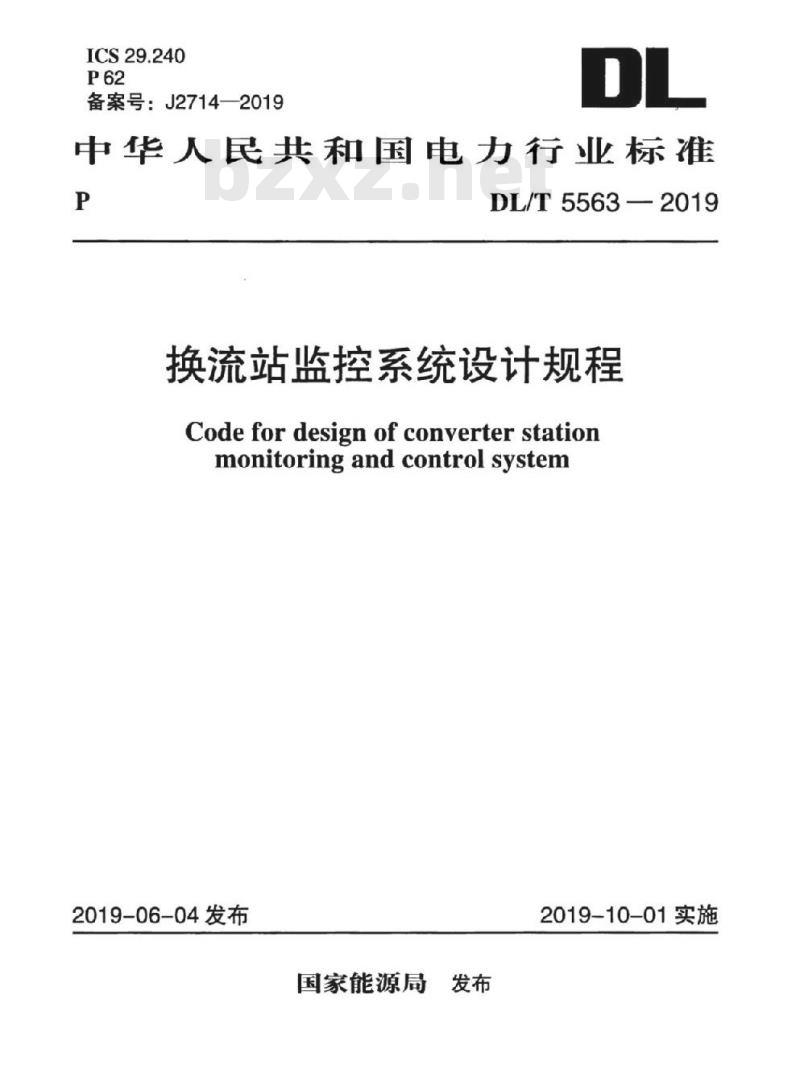

【DL电力标准】 换流站监控系统设计规程

DL/T 5563-2019.Code for design of converter station monitoring and control system.

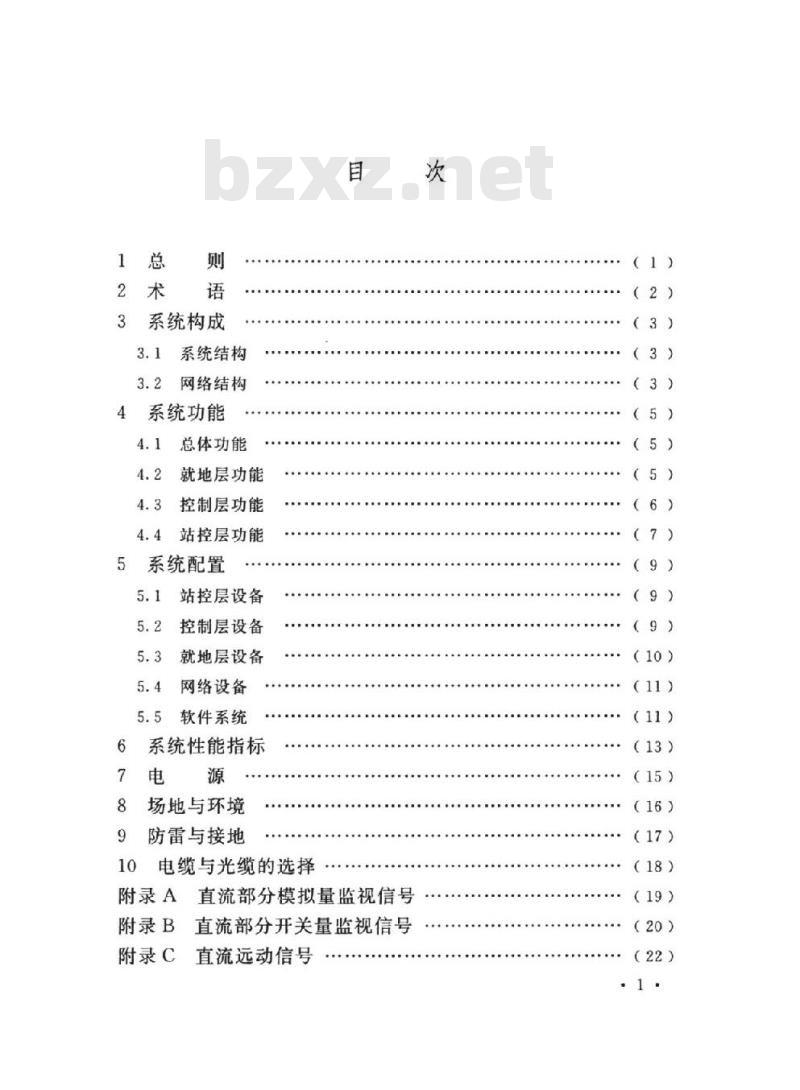

1总则
1.0.1 为规范换流站监控系统的设计,满足安全可靠、技术先进、经济适用的要求,制定本标准。
1.0.2 DL/T 5563适用于士1100kV及以下电压等级、采用电流源型换流器技术的换流站新建、扩建或改建工程的监控系统设计。
1.0.3换流站监控系统的设计应结合工程特点,积极稳妥地采用新技术和新设备。
1.0.4换流站内交直流系统应采用统一平台的监控系统,DL/T 5563适用于士1100kV及以下电压等级、采用电流源型换流器技术的换流站新建、扩建或改建工程的监控系统设计设备配置和功能要求宜按有人值班模式设计。
1.0.5当换流站和变电站合建时,换流站监控系统的设计应统筹考虑变电站的监控功能。当换流站内设置调相机时,换流站监控系统的设计应考虑与其相应监控系统的接口。
1.0.6换流站监控系统的设计除应符合本标准的规定外,尚应符合国家现行有关标准的规定。
2术语
2.0.1站控层 station level
由主机操作员和其他功能工作站以及远动通信装置等构成，面向整个换流站进行运行管理的中心控制层。
2.0.2 控制层 control level
由直流极/阀组控制、交直流站控等控制主机构成，是面向换流站各控制区域实现闭环控制和顺序联锁控制的核心层。
2.0.3就地层 local control level
由分布式I/O设备或测控单元等构成,实现监控信息的采集和处理,以及对设备的控制命令执行操作。
3系统构成
3.1系统结构
3.1.1换流站 监控系统宜由站控层、控制层和就地层设备组成，并用分层、分布、开放式的网络系统实现连接。
3.1.2站控层应由主机、操作员和其他功能工作站以及远动通信装置等构成,实现对全站设备的管理控制,形成全站监控、管理中心,并与调度通信中心及相关运维管理中心通信。
3.1.3控制层应由直流极/阀组控制、交直流站控等控制主机构成,实现直流输电系统的自动调节及安全稳定运行,并在站控层设备和网络失效时仍能维持当前的运行状态。
