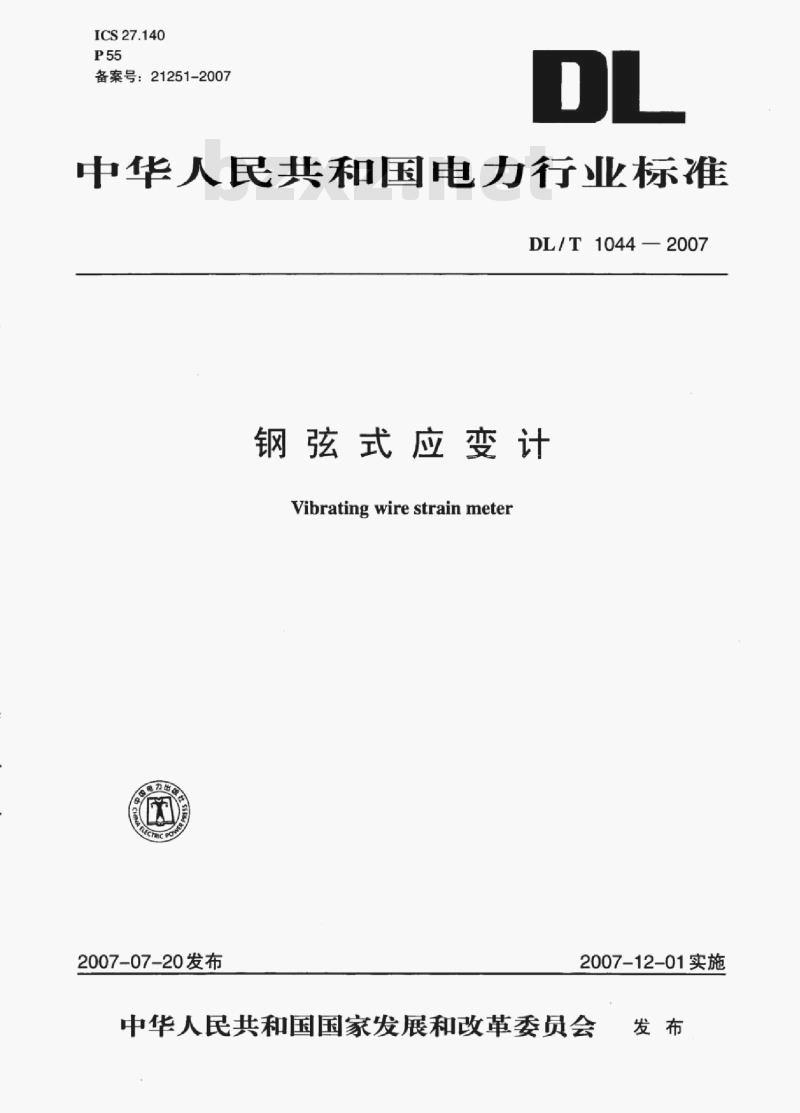

- DL/T 1044-2007 钢弦式应变计
【DL电力标准】 钢弦式应变计
本网站 发布时间:
2023-06-08 12:04:44
- DL/T 1044-2007
- 现行
标准号:
DL/T 1044-2007
标准名称:
钢弦式应变计
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1044-2007.Vibrating wire strain meter.

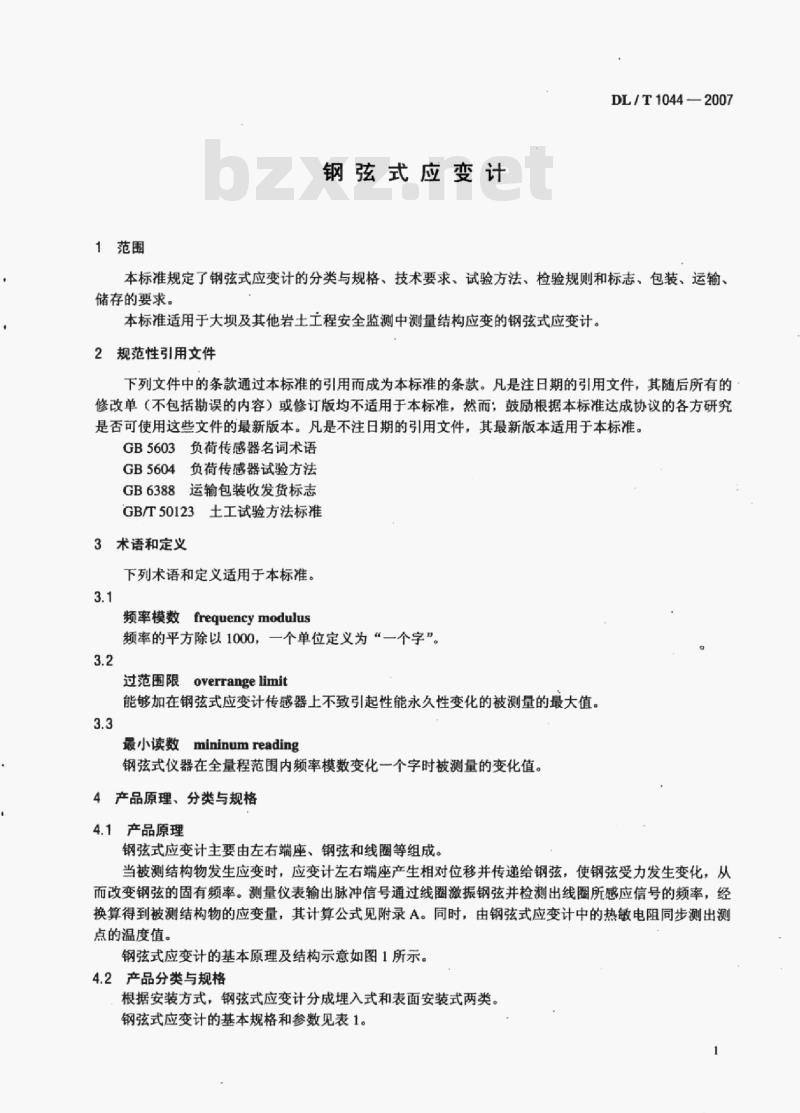

1范围
DL/T 1044规定了钢弦式应变计的分类与规格、技术要求、试验方法、检验规则和标志、包装、运输、储存的要求。
DL/T 1044适用于大坝及其他岩土工程安全监测中测量结构应变的钢弦式应变计。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而;鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 5603负荷传感器名词术语
GB 5604负荷传感器试验方法
GB 6388运输包装收发货标志
GB/T 50123土工试验方法标准
3术语和定义
下列术语和定义适用于本标准。
3.1频率模数 frequency modulus
频率的平方除以1000, 一个单位定义为“一个字”。
3.2过范围限 overrange limit
能够加在钢弦式应变计传感器上不致引起性能永久性变化的被测量的最大值。
3.3最小读数mininum reading
钢弦式仪器在全量程范围内频率模数变化一个字时被测量的变化值。
4产品原理、 分类与规格
4.1产品原理

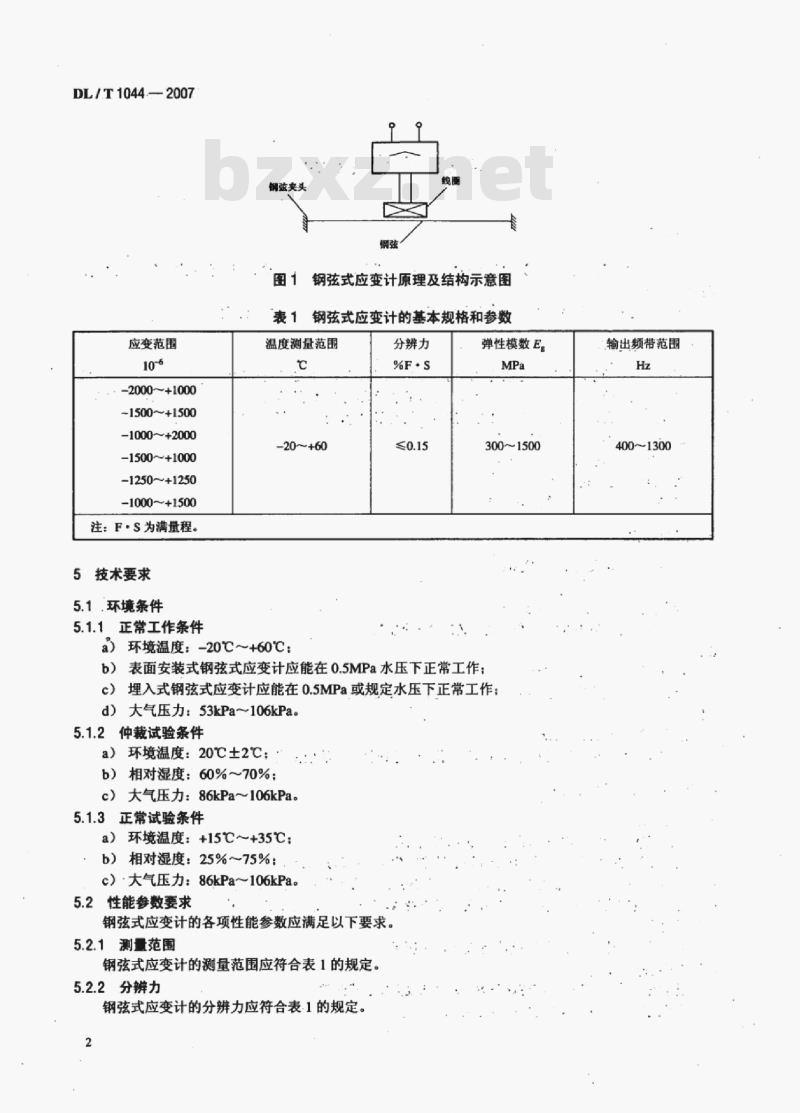

钢弦式应变计主要由左右端座、钢弦和线圈等组成。
当被测结构物发生应变时,应变计左右端座产生相对位移并传递给钢弦,使钢弦受力发生变化,从而改变钢弦的固有频率。测量仪表输出脉冲信号通过线圈激振钢弦并检测出线圈所感应信号的频率,经换算得到被测结构物的应变量,其计算公式见附录A.同时,由钢弦式应变计中的热敏电阻同步测出测点的温度值。
1范围
DL/T 1044规定了钢弦式应变计的分类与规格、技术要求、试验方法、检验规则和标志、包装、运输、储存的要求。
DL/T 1044适用于大坝及其他岩土工程安全监测中测量结构应变的钢弦式应变计。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而;鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 5603负荷传感器名词术语
GB 5604负荷传感器试验方法
GB 6388运输包装收发货标志
GB/T 50123土工试验方法标准
3术语和定义
下列术语和定义适用于本标准。
3.1频率模数 frequency modulus
频率的平方除以1000, 一个单位定义为“一个字”。
3.2过范围限 overrange limit
能够加在钢弦式应变计传感器上不致引起性能永久性变化的被测量的最大值。
3.3最小读数mininum reading
钢弦式仪器在全量程范围内频率模数变化一个字时被测量的变化值。
4产品原理、 分类与规格
4.1产品原理
钢弦式应变计主要由左右端座、钢弦和线圈等组成。
当被测结构物发生应变时,应变计左右端座产生相对位移并传递给钢弦,使钢弦受力发生变化,从而改变钢弦的固有频率。测量仪表输出脉冲信号通过线圈激振钢弦并检测出线圈所感应信号的频率,经换算得到被测结构物的应变量,其计算公式见附录A.同时,由钢弦式应变计中的热敏电阻同步测出测点的温度值。
