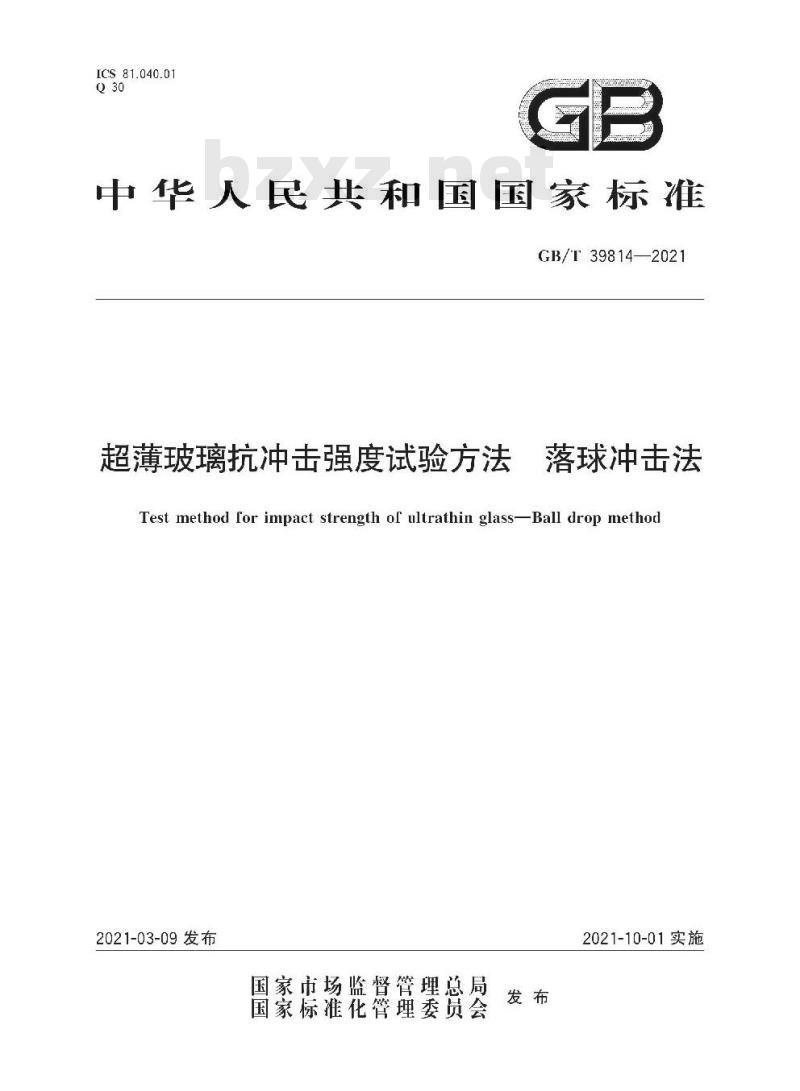

【GB国家标准】 超薄玻璃抗冲击强度试验方法 落球冲击法

GB/T 39814-2021.Test method for impact strength of ultrathin glass-Ball drop method.

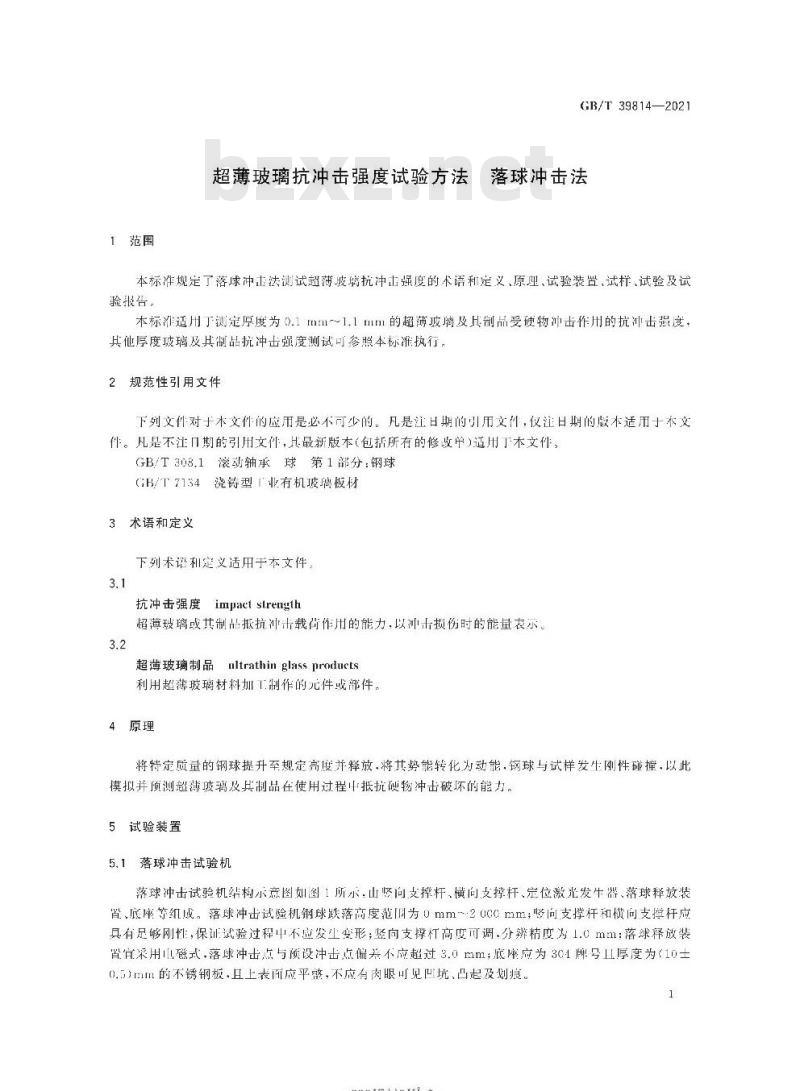

1范围
GB/T 39814规定了落球冲击法测试超薄玻璃抗冲击强度的术语和定义、原理、试验装置、试样、试验及试验报告。
GB/T 39814适用于测定厚度为0.1mm~1.1mm的超薄玻璃及其制品受硬物冲击作用的抗冲击强度，其他厚度玻璃及其制品抗冲击强度测试可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 308.1滚动轴承 球第1部分:钢球
GB/T 7134浇铸型 工业有机玻璃板材
3术语和定义
下列术语和定义适用于本文件。
3.1
抗冲击强度 impact strength
超薄玻璃或其制品抵抗冲击载荷作用的能力，以冲击损伤时的能量表示。
3.2
超薄玻璃制品 ultrathin glass products
利用超薄玻璃材料加工制作的元件或部件。
4原理
将特定质量的钢球提升至规定高度并释放,将其势能转化为动能,钢球与试样发生刚性碰撞,以此模拟并预测超薄玻璃及其制品在使用过程中抵抗硬物冲击破坏的能力。
5试验装置
5.1落球冲击试验机
落球冲击试验机结构示意图如图1所示,由竖向支撑杆、横向支撑杆、定位激光发生器、落球释放装置、底座等组成。落球冲击试验机钢球跌落高度范围为0 mm~2 000 mm;竖向支撑杆和横向支撑杆应具有足够刚性,保证试验过程中不应发生变形;竖向支撑杆高度可调,分辨精度为1.0mm;落球释放装置宜采用电磁式,落球冲击点与预设冲击点偏差不应超过3.0 mm;底座应为304牌号且厚度为(10土0.5)mm的不锈钢板,且上表面应平整,不应有肉眼可见凹坑、凸起及划痕。
