- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 12721-1991 橡胶软管 外胶层耐磨耗性能的测定

【国家标准(GB)】 橡胶软管 外胶层耐磨耗性能的测定
本网站 发布时间:
2024-07-19 03:53:39
- GB/T12721-1991
- 已作废
标准号:
GB/T 12721-1991
标准名称:
橡胶软管 外胶层耐磨耗性能的测定
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1991-02-01 -
实施日期:
1992-01-01 -
作废日期:
2008-06-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
124.02 KB
替代情况:
被GB/T 12721-2007代替采标情况:
ISO 6945-1983

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了橡胶软管外胶层耐磨耗性能的测定方法。本标准适用于带有织物或钢丝增强层,并具有规定光滑和平整程度的外胶层的液压软管及其他相似类型的软管。本标准不适用于预测产品的耐磨耗寿命,但适用于比较产品的质量水平。本标准未规定每一试验应完成的循环次数,而此循环次数在产品标准中规定。 GB/T 12721-1991 橡胶软管 外胶层耐磨耗性能的测定 GB/T12721-1991

部分标准内容:

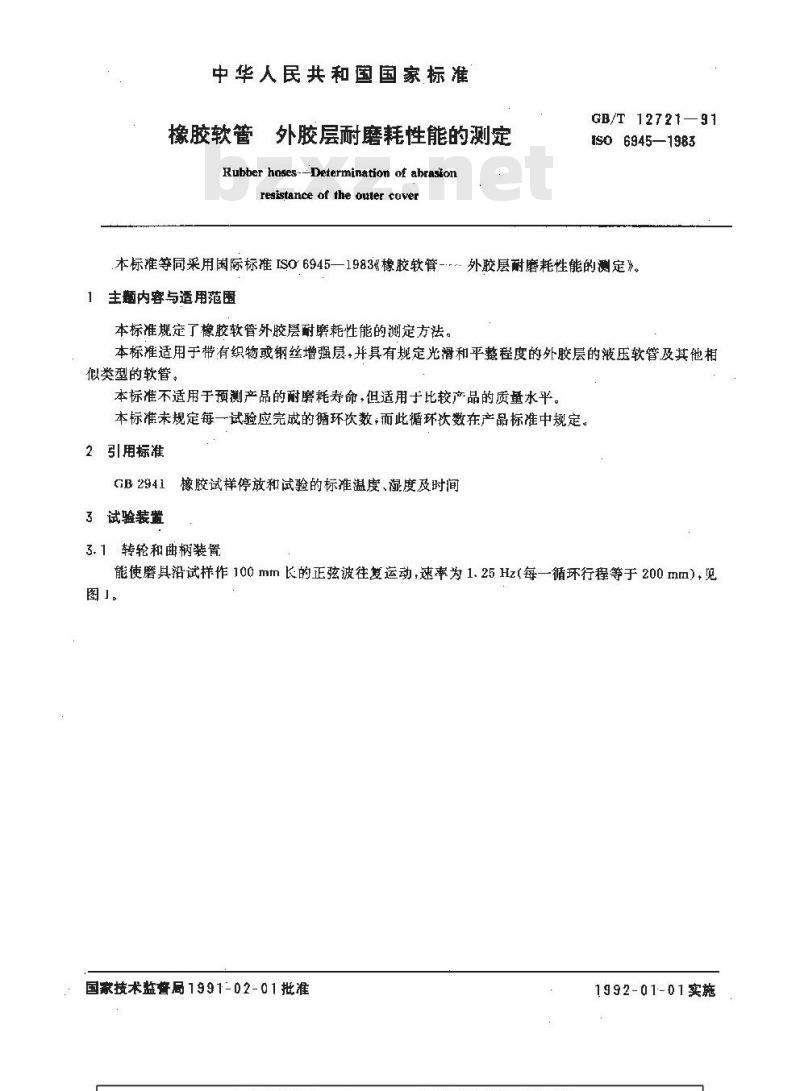

中华人民共和国国家标准
外胶层耐磨耗性能的测定
橡胶软管
Rubber hoses-Determination of abrasionresistance of the outer coverGB/T12721—91
IS0 6945—1983
.本标准等同采用国际标准ISO6945—1983《橡胶软管-外胶层耐磨耗性能的测定》。1 主题内容与适用范围
本标准规定了橡胶软管外胶层耐磨耗性能的测定方法。本标准适用于带有织物或钢丝增强层,并真有规定光滑和平整程度的外胶层的液压软管及其他相似类型的软管。
本标准不适用于预测产品的耐磨耗寿命,但适用于比较产品的质量水平。本标准未规定每一试验应完成的循环次数,而此循环次数在产品标准中规定。2引用标准
橡胶试样停放和试验的标准温度、凝度及时间GB 2941
3试验装置
3.1转轮和曲柄装置
能使磨具沿试样作100mm长的正弦波往复运动,速率为1.25Hz(每一循环行程等于200mm),见图」。
国家技术监督局1991-02-01批准1992-01-01实施
该移动装置应符合下列要求:

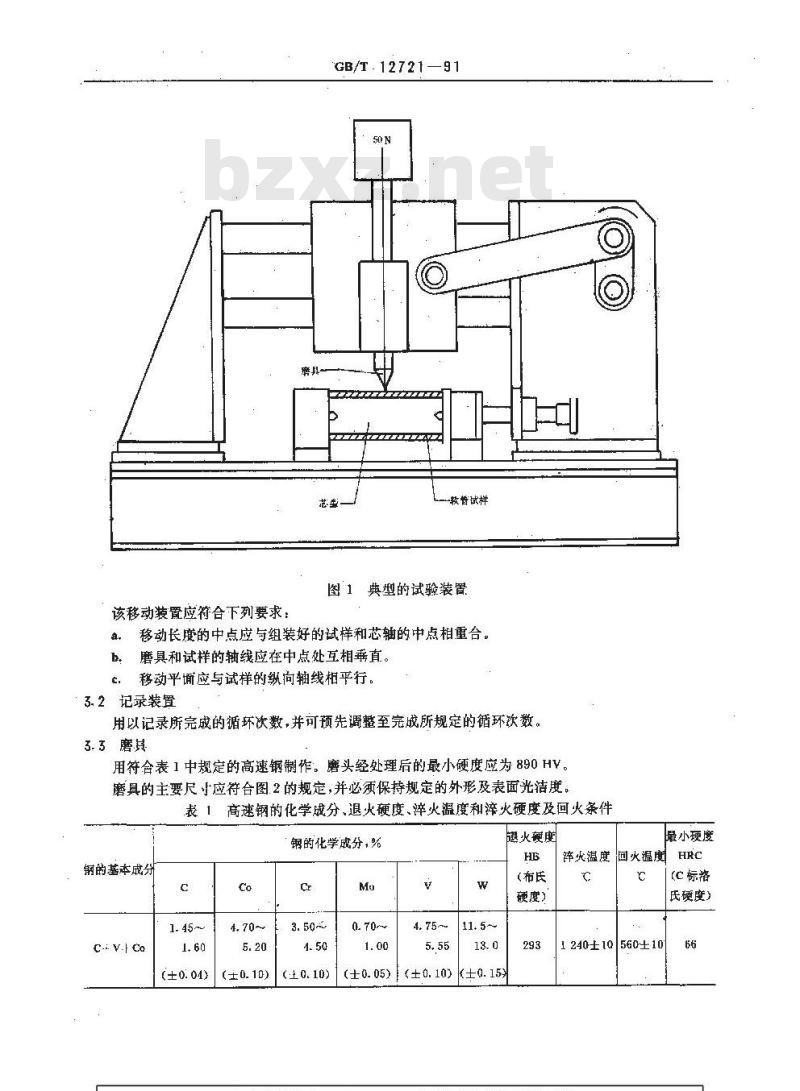

GB/T.12721—91
-教督试样
图1典型的试验装置
a.移动长度的中点应与组装好的试样和芯轴的中点相重台。磨具和试样的轴线应在中点处互相垂直。b.
移动平面应与试样的纵向轴线相平行。e
3.2记录装置下载标准就来标准下载网
用以记录所完成的循坏次数,并可预先调整至完成所规定的循环次数。3.3磨其
用符合表1中规定的高速钢制作。磨头经处理后的最小硬度应为890HV。磨具的主要尺女应符合图2的规定,并必须保持规定的外形及表面光洁度表1高速钢的化学成分、退火硬度、淬火温度和淬火硬度及回火条件钢的化学成分,%
钢的基本成分
C..v.t Co
(±0.04)
(±0.10)
(±0. 10)
腿火鞭度
(布氏
硬度)
(±0.15)
最小硬度
许火温度回火温度
560±10
1240±10
(C标格
氏硬度)

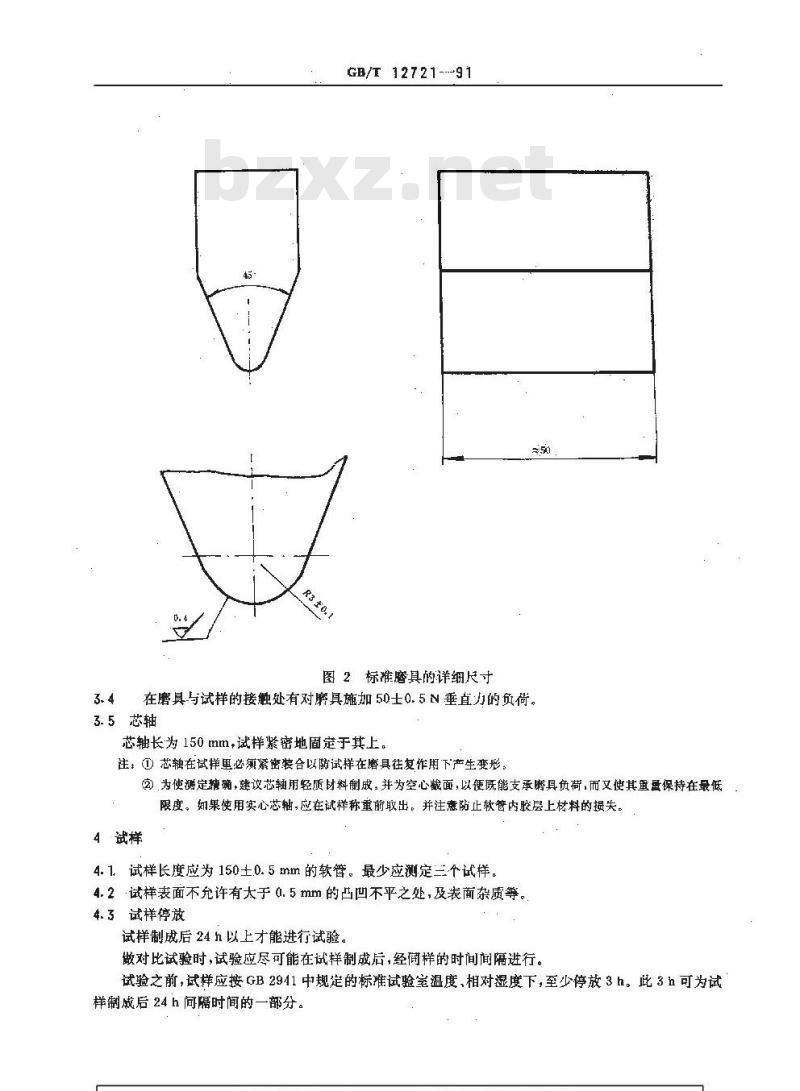

GB/T 12721---91
图2标准磨具的详细尺寸
在磨具与试样的接触处有对磨具施加50士0.5N垂直力的负荷。3.5芯轴
芯轴长为150mm,试样紧密地固定于其上。注:①芯轴在试拌单必紧密装合以防试样在磨具街复作用下产生变形②,为使测定糖确,建议芯轴用轻质材料制成。并为空心截面,以便既能支承磨具负荷,而又使其重量保持在最低限度。如果使用实心芯轴,应在试样称重前取出。并注意防止软管内胶层上材料的损失。4试样
4.1.试样长度应为150士.0.5mm的软管。最少应测定三个试样。4.2试样表面不允许有太于0.5mm的凸凹不平之处,及表面杂质等。4.3试样停放
试样制成后24h以上才能进行试验。做对比试验时,试验应尽可能在试样制成后,经间样的时间间隔进行。试验之前,试样应按GB2941中规定的标准试验室温度、相对湿度下,至少停放3h。此3h可为试样制成后24h间隔时间的一部分。5程序

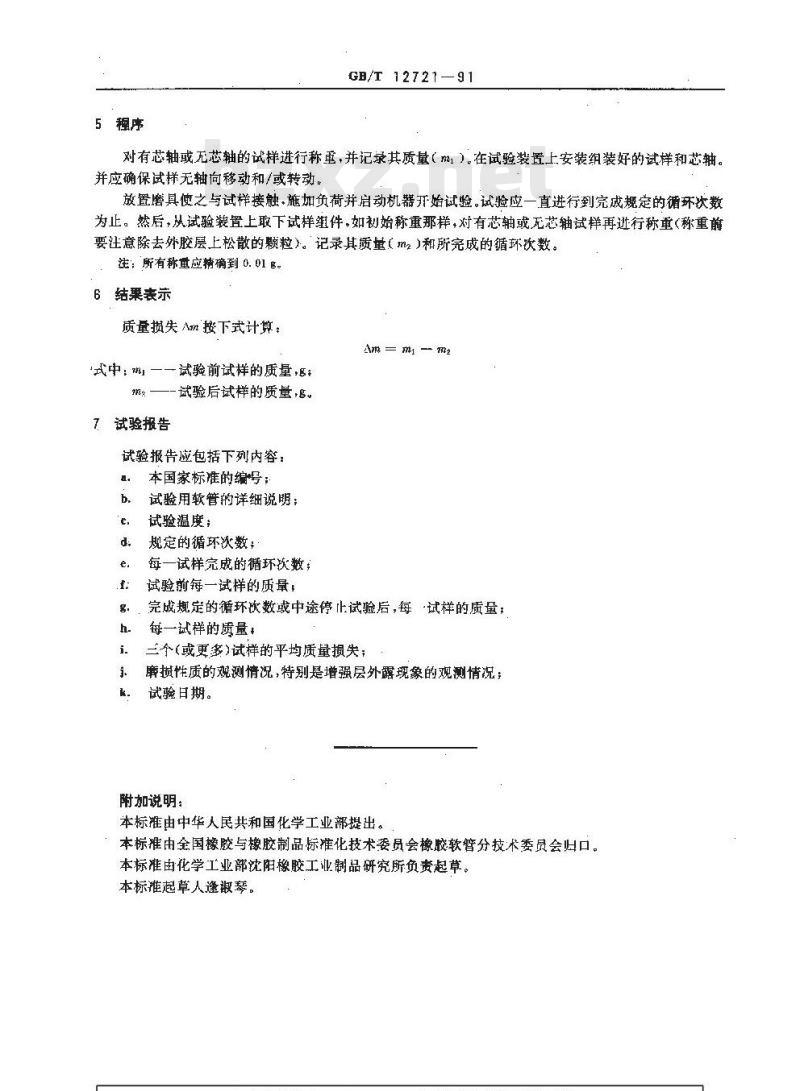

GB/T 12721—91
对有芯轴或无芯轴的试样进行称重,并记录其质量(ml)。在试验装置上安装组装好的试样和芯轴。并应确保试样无轴向移动和/或转动。放置磨具使之与试样接触,施加负荷并启动机器开始试验。试验应一直进行到完成规定的循环次数为止。然后,从试验装置上取下试样组件,如初始称重那样,对有芯轴或无芯轴试样再逊行称重(称重前要注意除去外胶层上松散的题粒)。记录其质量(m2)和所完成的循环次数。注; 所有称重应精确到 0. 01 高。6结巢表示
质量损失Am按下式计算:
Am = mi -
式中:m一一试验前试样的质量,B;m-试验后试样的质量,B。
7试验报告
试验报告应包括下列内容:
本国家标准的编号;
试验用软管的详细说明;
试验温度;
规定的循环淡数;
每一试样完成的循环次数;
试验前每一试样的质量:
完成规定的循环次数或中途停止试验后,每“试样的质量;每一试样的质量:
三个(或更多)试样的平均质量损失;廉损性质的观测情况,特别是增强层外露现象的观测情况;试验日期。
附加说明:
本标准由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶软管分技术委员会归口。本标准由花学工业部沈阳橡胶工业制品研究所负责起草。本标准起草人逢淑琴。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
外胶层耐磨耗性能的测定
橡胶软管
Rubber hoses-Determination of abrasionresistance of the outer coverGB/T12721—91
IS0 6945—1983
.本标准等同采用国际标准ISO6945—1983《橡胶软管-外胶层耐磨耗性能的测定》。1 主题内容与适用范围
本标准规定了橡胶软管外胶层耐磨耗性能的测定方法。本标准适用于带有织物或钢丝增强层,并真有规定光滑和平整程度的外胶层的液压软管及其他相似类型的软管。
本标准不适用于预测产品的耐磨耗寿命,但适用于比较产品的质量水平。本标准未规定每一试验应完成的循环次数,而此循环次数在产品标准中规定。2引用标准
橡胶试样停放和试验的标准温度、凝度及时间GB 2941
3试验装置
3.1转轮和曲柄装置
能使磨具沿试样作100mm长的正弦波往复运动,速率为1.25Hz(每一循环行程等于200mm),见图」。
国家技术监督局1991-02-01批准1992-01-01实施
该移动装置应符合下列要求:
GB/T.12721—91
-教督试样
图1典型的试验装置
a.移动长度的中点应与组装好的试样和芯轴的中点相重台。磨具和试样的轴线应在中点处互相垂直。b.
移动平面应与试样的纵向轴线相平行。e
3.2记录装置下载标准就来标准下载网
用以记录所完成的循坏次数,并可预先调整至完成所规定的循环次数。3.3磨其
用符合表1中规定的高速钢制作。磨头经处理后的最小硬度应为890HV。磨具的主要尺女应符合图2的规定,并必须保持规定的外形及表面光洁度表1高速钢的化学成分、退火硬度、淬火温度和淬火硬度及回火条件钢的化学成分,%
钢的基本成分
C..v.t Co
(±0.04)
(±0.10)
(±0. 10)
腿火鞭度
(布氏
硬度)
(±0.15)
最小硬度
许火温度回火温度
560±10
1240±10
(C标格
氏硬度)
GB/T 12721---91
图2标准磨具的详细尺寸
在磨具与试样的接触处有对磨具施加50士0.5N垂直力的负荷。3.5芯轴
芯轴长为150mm,试样紧密地固定于其上。注:①芯轴在试拌单必紧密装合以防试样在磨具街复作用下产生变形②,为使测定糖确,建议芯轴用轻质材料制成。并为空心截面,以便既能支承磨具负荷,而又使其重量保持在最低限度。如果使用实心芯轴,应在试样称重前取出。并注意防止软管内胶层上材料的损失。4试样
4.1.试样长度应为150士.0.5mm的软管。最少应测定三个试样。4.2试样表面不允许有太于0.5mm的凸凹不平之处,及表面杂质等。4.3试样停放
试样制成后24h以上才能进行试验。做对比试验时,试验应尽可能在试样制成后,经间样的时间间隔进行。试验之前,试样应按GB2941中规定的标准试验室温度、相对湿度下,至少停放3h。此3h可为试样制成后24h间隔时间的一部分。5程序
GB/T 12721—91
对有芯轴或无芯轴的试样进行称重,并记录其质量(ml)。在试验装置上安装组装好的试样和芯轴。并应确保试样无轴向移动和/或转动。放置磨具使之与试样接触,施加负荷并启动机器开始试验。试验应一直进行到完成规定的循环次数为止。然后,从试验装置上取下试样组件,如初始称重那样,对有芯轴或无芯轴试样再逊行称重(称重前要注意除去外胶层上松散的题粒)。记录其质量(m2)和所完成的循环次数。注; 所有称重应精确到 0. 01 高。6结巢表示
质量损失Am按下式计算:
Am = mi -
式中:m一一试验前试样的质量,B;m-试验后试样的质量,B。
7试验报告
试验报告应包括下列内容:
本国家标准的编号;
试验用软管的详细说明;
试验温度;
规定的循环淡数;
每一试样完成的循环次数;
试验前每一试样的质量:
完成规定的循环次数或中途停止试验后,每“试样的质量;每一试样的质量:
三个(或更多)试样的平均质量损失;廉损性质的观测情况,特别是增强层外露现象的观测情况;试验日期。
附加说明:
本标准由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶软管分技术委员会归口。本标准由花学工业部沈阳橡胶工业制品研究所负责起草。本标准起草人逢淑琴。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- GB/T3452.3-2005 液压气动用O形橡胶密封圈 沟槽尺寸
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB9053-2013 稳定轻烃
- GB/T17616-2013 钢铁及合金牌号统一数字代号体系
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- GB/T22916-2008 水泡性口炎病毒荧光RT-PCR检测方法
- GB/T24372-2009 纺织机械与附件 卷绕纱线用筒管 名称
- GB/T24678.1-2009 植物保护机械 便携式宽幅远射程喷雾机
- GB/T24675.3-2009 保护性耕作机械 弹齿耙
- GB/T30727-2014 固体生物质燃料发热量测定方法
- GB50205-2001 钢结构工程施工质量验收规范
- GB11297.9-1989 热释电材料介质损耗角正切tanδ的测试方法
- GB/T4325.18-1984 钼化学分析方法 原子吸收分光光度法测定钾量
- GB/T4588.3-1988 印制电路板设计和使用
- 行业新闻
- IOS 更新事故:Phantom Wallet iOS 更新失败导致用户资产锁定分析
- Ripple与Wormhole达成合作,为XRPL及XRPL EVM侧链带来多链互操作性
- Bit Digital将转型为纯以太坊质押和国库公司,进行战略调整
- 以太坊基金会公布「生态发展计画」:两大终极目标、四大关键领域,冲刺兆级美元安全层
- Axelar将跨链转账功能引入XRP Ledger EVM侧链
- Ducat
- XRP正逆势突破疲态,分析师设定下一目标
- 在牛市大屠杀中,XRP因异常清算失衡而暴涨2475%
- GMX 51 遭骇客攻击GLP 代币设计漏洞损失4,000 万美元
- spl 币近期涨跌为何引发热议?社区分析一览
- Tether Treasury向Bitfinex转移1亿美元
- spl币是什么?全面解析背景资料与用途
- Binance上BTT币最新动态及投资机会
- 稳定币新创Agora 获Paradigm 与Dragonfly 领投5,000 万美元融资
- 交易所比特币供应量在新里程碑下持续低迷,这是利好信号吗?
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
