【DL电力标准】 直接空冷系统性能试验规程

DL/T 244-2012.Performance test code on direct air-cooled system.
1范围
DL/T 244规定了火力发电厂直接空冷系统性能试验测点布置、仪表选用、试验程序和试验数据处理等的基本原则和要求，规定了试验条件、试验计算方法及直接空冷系统性能评价方法。
DL/T 244适用于新建或改(扩)建的发电厂汽轮机直接空冷系统性能验收试验及运行性能试验，也适用于投运多年的汽轮机直接空冷系统运行性能试验。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T 2624 (所有部分)用安装 在圆形截面管道中的差压装置测量满管流体流量[ISO 5167: 2003(所有部分)，IDT]
GB8117 (所有部分)汽轮 机热力性能验收试验规程[IEC 60953: 1990 (所有部分)，IDT]
GB 12348工业企业厂界环境噪声排放标准
DL/T 1078表面式凝汽器运 行性能试验规程
3术语和定义
下列术语和定义适用于本标准。
3.1排汽参数exhaust steam parameters

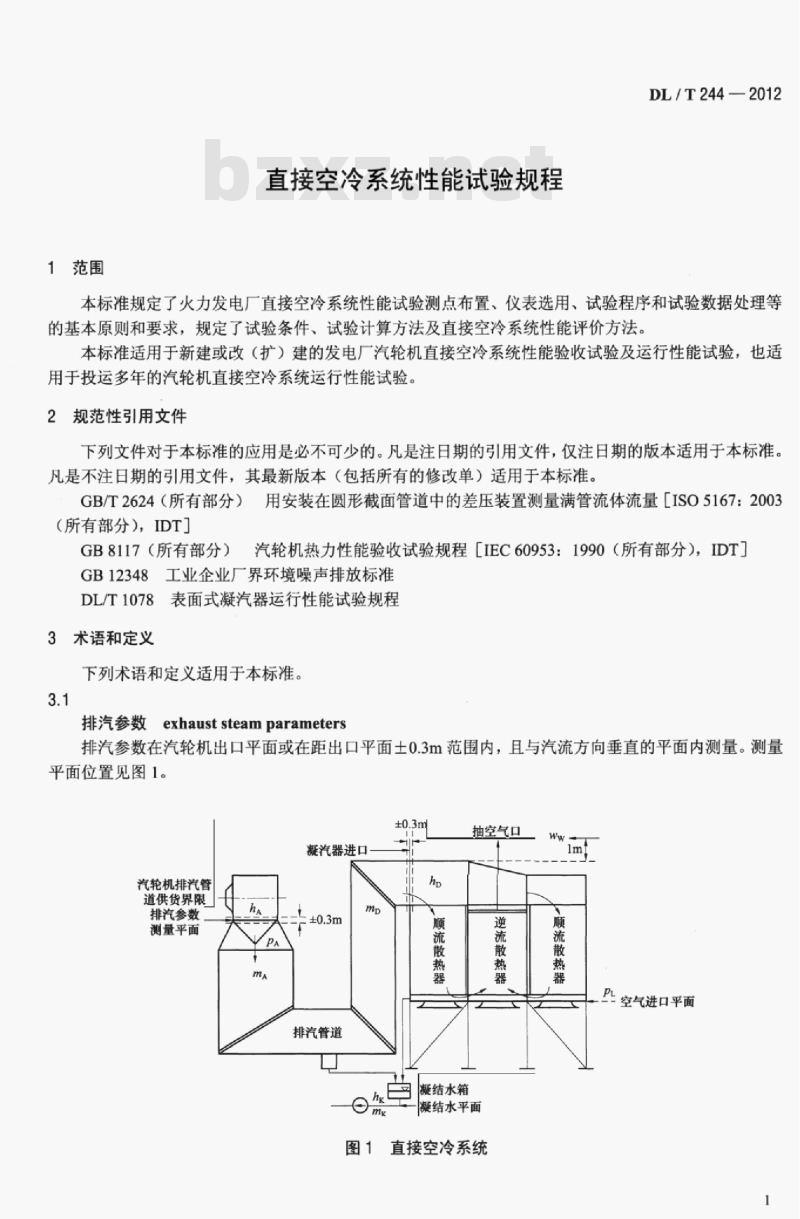

排汽参数在汽轮机出口平面或在距出口平面士0.3m范围内，且与汽流方向垂直的平面内测量。测量
平面位置见图1。
3.1.1排汽压力exhaust steam pressure
指排汽平面处的平均静压力。
3.1.2排汽温度exhaust steam temperature
指排汽压力对应的饱和温度。
3.1.3排汽干度steam content of exhaust steam
指排汽中的蒸汽所占的质量比例。
3.1.4排汽焓exhaust steam enthalpy
指排汽平面处的湿蒸汽焓。
3.2凝汽器进汽参数condenser inlet steam parameters
凝汽器进口平面在蒸汽进入第一个换热单元的上游，进汽参数在凝汽器进口平面士0.3m范围内，且
与汽流方向垂直的平面内测量。凝汽器进口平面位置见图1。
