- DL/T 676-1999 带电作业绝缘鞋(靴〕通用技术条件
标准号:
DL/T 676-1999
标准名称:
带电作业绝缘鞋(靴〕通用技术条件
标准类别:
电力行业标准(DL)
标准状态:
现行-
发布日期:
1999-08-02 -
实施日期:
1999-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
183.08 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了带电作业绝缘鞋(靴)的产品分类、技术要求、检验方法、检验规则、标志、包装、运输和贮存。本标准适用于电力行业及其他行业电气工作人员带电作业时用作辅助安全用具的绝缘鞋(靴)。 DL/T 676-1999 带电作业绝缘鞋(靴〕通用技术条件 DL/T676-1999

部分标准内容:
DL/T676-1999

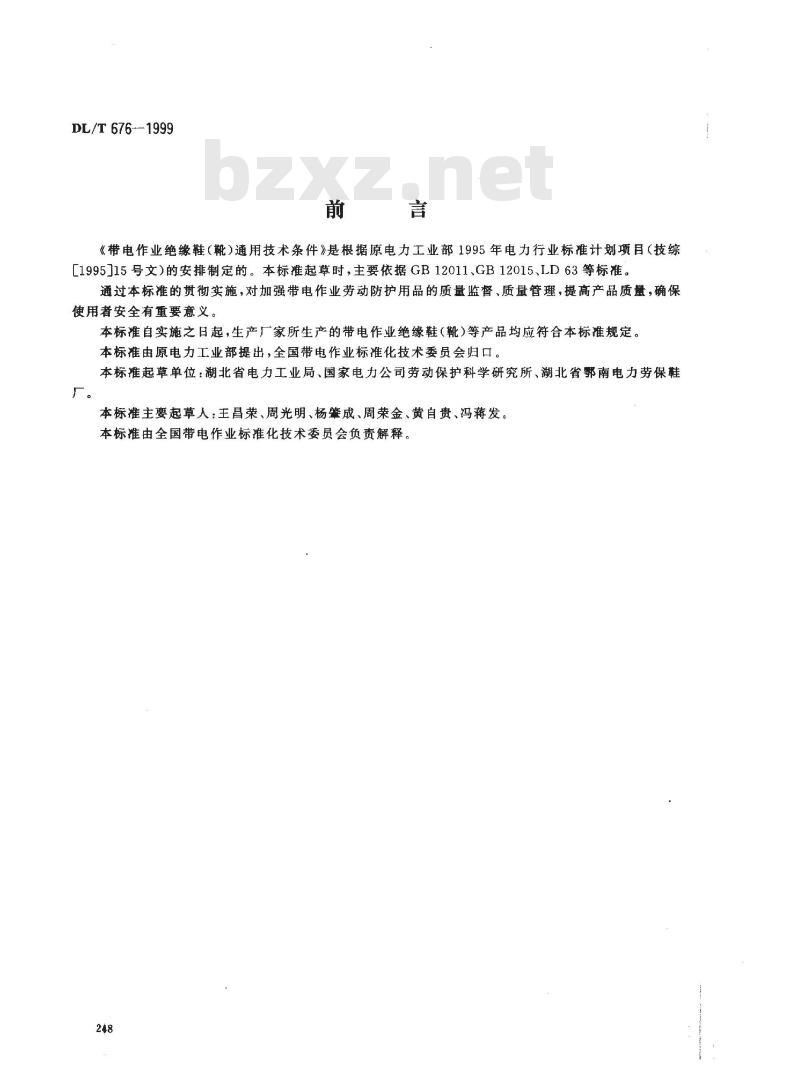

《带电作业绝缘鞋(靴)通用技术条件》是根据原电力工业部1995年电力行业标准计划项目(技综[1995J15号文)的安排制定的。本标准起草时,主要依据GB12011、GB12015、LD63等标准。通过本标准的贯彻实施,对加强带电作业劳动防护用品的质量监督、质量管理,提高产品质量,确保使用者安全有重要意义。
本标准自实施之日起,生产厂家所生产的带电作业绝缘鞋(靴)等产品均应符合本标准规定。本标准由原电力工业部提出,全国带电作业标准化技术委员会归口。本标准起草单位:湖北省电力工业局、国家电力公司劳动保护科学研究所、湖北省鄂南电力劳保鞋本标准主要起草人:王昌荣、周光明、杨肇成、周荣金、黄自贵、冯蒋发。本标准由全国带电作业标准化技术委员会负责解释。248

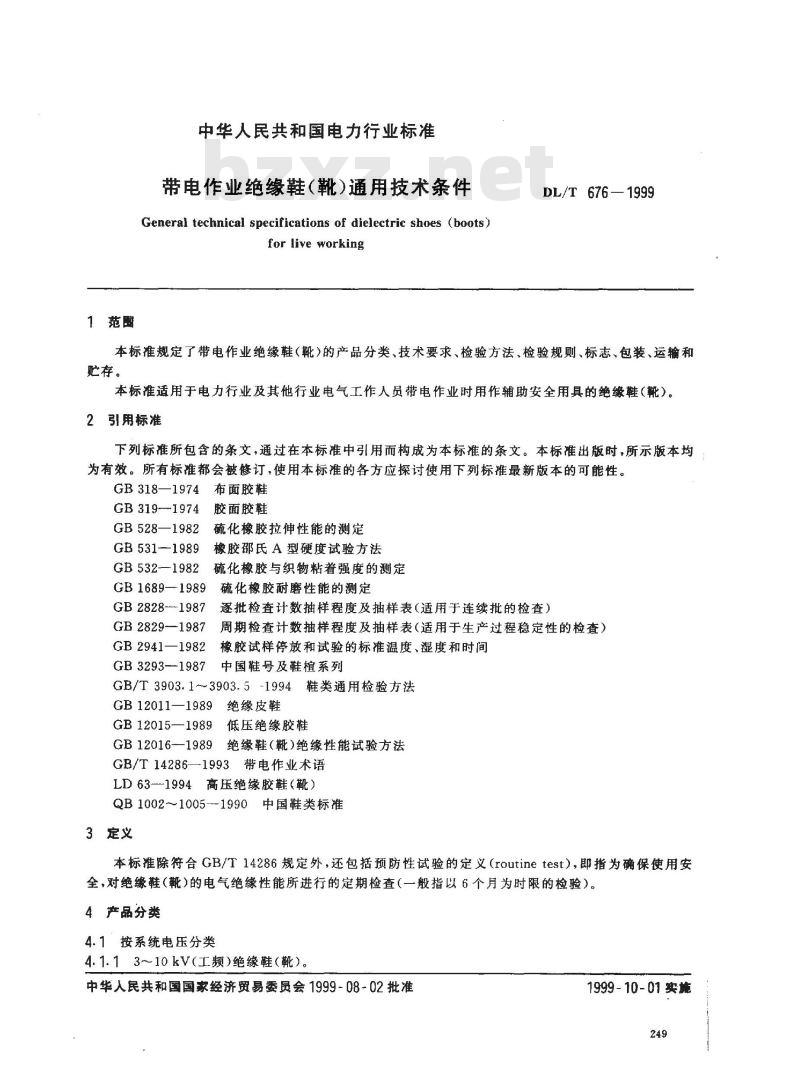

1范围
中华人民共和国电力行业标准
带电作业绝缘鞋(靴)通用技术条件General technical specifications of dielectric shoes (boots)for live working
DL/T 676—1999
本标准规定了带电作业绝缘鞋(靴)的产品分类、技术要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电力行业及其他行业电气工作人员带电作业时用作辅助安全用具的绝缘鞋(靴)。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB318—1974布面胶鞋
GB 319-19741
胶面胶鞋
GB 528—1982
GB 531—1989
GB 532—1982
GB 1689—1989
GB 2828-1987
GB 2829--1987
GB 2941—1982
GB 3293--1987
硫化橡胶拉伸性能的测定
橡胶邵氏A型硬度试验方法
硫化橡胶与织物粘着强度的测定硫化橡胶耐磨性能的测定
逐批检查计数抽样程度及抽样表(适用于连续批的检查)周期检查计数抽样程度及抽样表(适用于生产过程稳定性的检查)橡胶试样停放和试验的标准温度,湿度和时间中国鞋号及鞋植系列
GB/T3903.1~3903.5-1994鞋类通用检验方法GB 12011—1989
GB 12015—1989
GB 12016-—1989
绝缘皮鞋
低压绝缘胶鞋
绝缘鞋(靴)绝缘性能试验方法,带电作业术语
GB/T 14286—1993
LD63-1994高压绝缘胶鞋(靴)
QB1002~1005--1990
3定义
中国鞋类标准
本标准除符合GB/T14286规定外,还包括预防性试验的定义(routinetest),即指为确保使用安全,对绝缘鞋(靴)的电气绝缘性能所进行的定期检查(一般指以6个月为时限的检验)。4产品分类
4.1按系统电压分类
4.1.13~10kV(工频)绝缘鞋(靴)。中华人民共和国国家经济贸易委员会1999-08-02批准1999-10-01实施
DL/T 676-1999

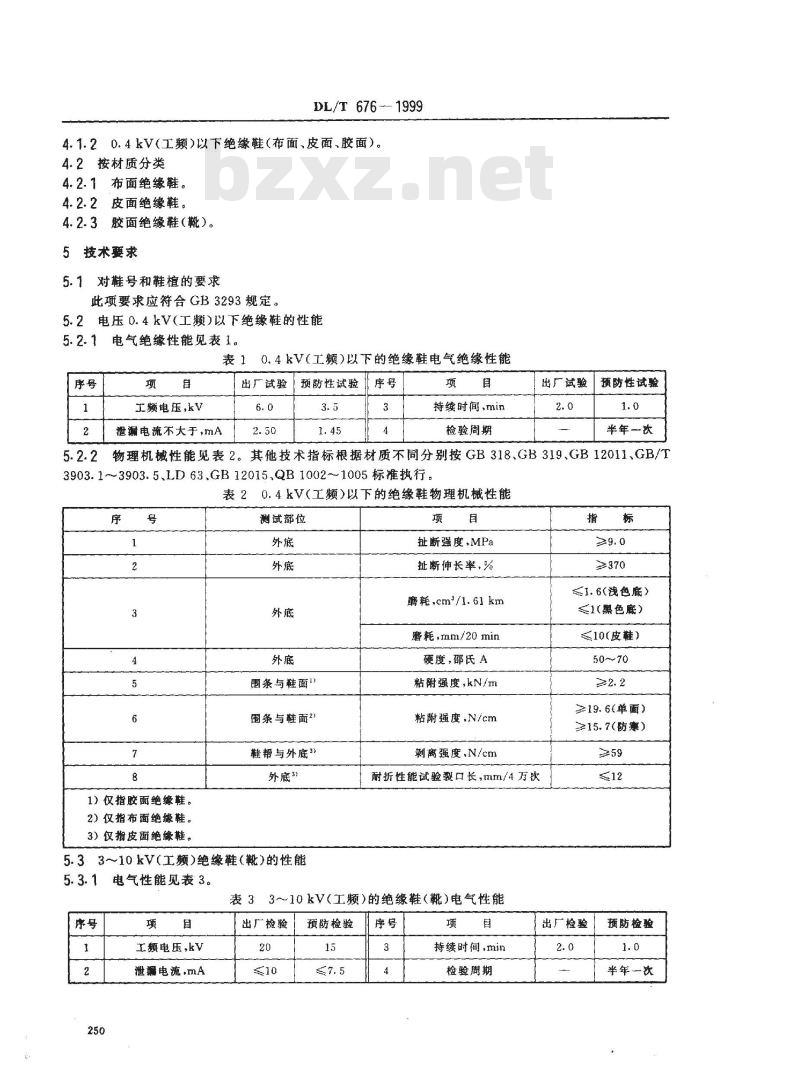

0.4kV(工频)以下绝缘鞋(布面、皮面、胶面)。4.2按材质分类
4.2.1布面绝缘鞋。
4.2.2皮面绝缘鞋。
4.2.3胶面绝缘鞋(靴)。
5技术要求
5.1对鞋号和鞋植的要求
此项要求应符合GB3293规定。
5.2电压0.4kV(工频)以下绝缘鞋的性能5.2.1电气绝缘性能见表1。
表10.4kV(工频)以下的绝缘鞋电气绝缘性能序号
工频电压,kv
泄漏电流不大于,mA
出厂试验
预防性试验
序号)
持续时间、min
检验周期
出广试验
预防性试验
半年一次
其他技术指标根据材质不同分别按GB318、GB319、GB12011、GB/T物理机械性能见表2。
3903.1~3903.5、LD63.GB12015,QB1002~1005标准执行表20.4kV(工频)以下的绝缘鞋物理机械性能序
1)仅指胶面绝缘鞋。
2)仅指布面绝缘鞋。
3)仅指皮面绝缘鞋。
测试部位
围条与鞋面1
围条与鞋面2)
鞋帮与外底3》
外底3
5.33~10kV(工颊)绝缘鞋(靴)的性能5.3.1
电气性能见表3。
扯断强度、MPa
扯断伸长率,%
磨耗,cm/1.61km
磨耗,mm/20min
硬度,邵氏A
粘附强度,kN/m
粘附强度,N/cm
剥离强度,N/cm
耐折性能试验裂口长,mm/4万次表33~10kV(工频)的绝缘鞋(靴)电气性能项
工颖电压,kv
泄漏电流,mA
出厂检验
预防检验
持续时间,min
检验周期
≥370
≤1.6(浅色底)
≤1(黑色底)
八10(皮鞋)
≥19.6(单面)
≥15.7(防寒)
出厂检验
预防检验
半年一次
DL/T 676 - 1999

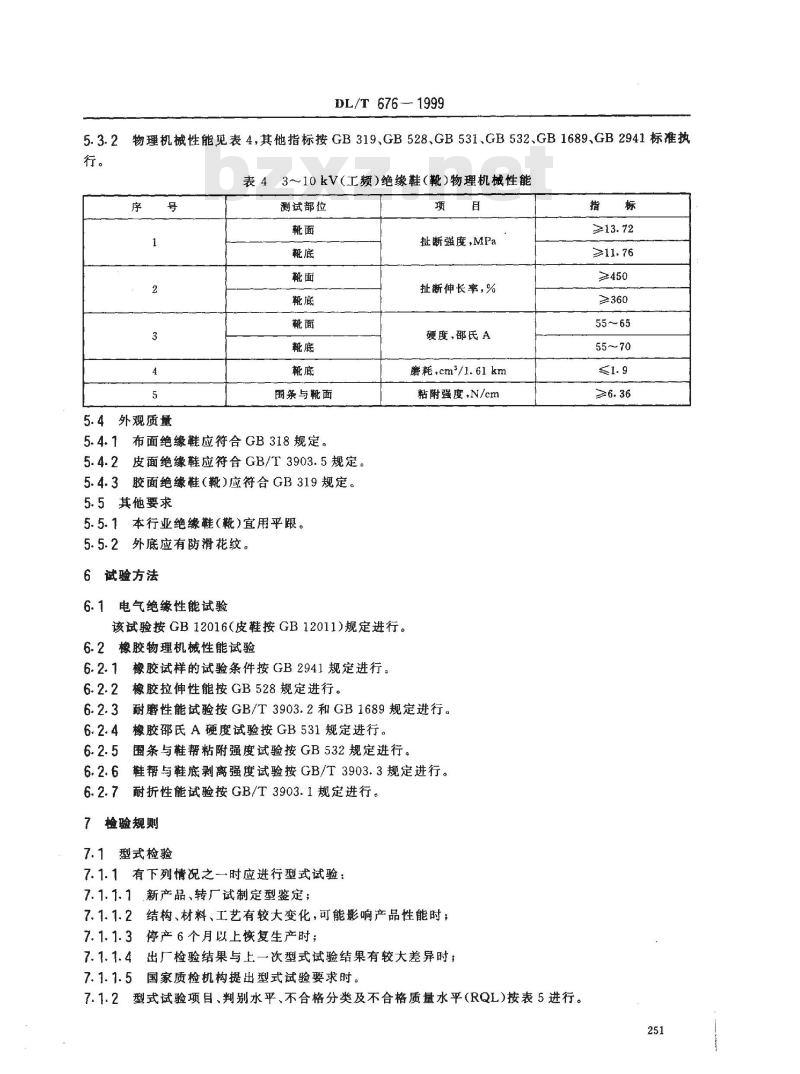

物理机械性能见表4,其他指标按GB319、GB528、GB531、GB532、GB1689、GB2941标准执表43~10kV(工频)绝缘鞋(靴)物理机械性能序
5.4外观质量
测试部位
围条与靴面
5.4.1布面绝缘鞋应符合GB318规定。5.4.2皮面绝缘鞋应符合GB/T3903.5规定。5.4.3胶面绝缘鞋(靴)应符合GB319规定。5.5其他要求
5.5.1本行业绝缘鞋(靴)宜用平跟。5.5.2外底应有防滑花纹。
6试验方法
电气绝缘性能试验
该试验按GB12016(皮鞋按GB12011)规定进行。6.2橡胶物理机械性能试验
橡胶试样的试验条件按GB2941规定进行。6.2.2
橡胶拉伸性能按GB528规定进行。项
扯断强度,MPa
扯断伸长率,%
硬度,邵氏A
磨耗.cm*/1.61km
粘附强度,N/cm
耐磨性能试验按GB/T3903.2和GB1689规定进行。6.2.3
橡胶邵氏A硬度试验按GB531规定进行。围条与鞋帮粘附强度试验按GB532规定进行。鞋帮与鞋底剥离强度试验按GB/T3903.3规定进行。耐折性能试验按GB/T3903.1规定进行。7检验规则
7.1型式检验
7.1.1有下列情况之一时应进行型式试验:7.1.1.1新产品、转厂试制定型鉴定;7.1.1.2结构、材料、工艺有较大变化,可能影响产品性能时;7.1.1.3停产6个月以上恢复生产时;7.1.1.4出厂检验结果与上一次型式试验结果有较大差异时;7.1.1.5国家质检机构提出型式试验要求时。7.1.2型式试验项目、判别水平、不合格分类及不合格质量水平(RQL)按表5进行。指
≥450
≥360
DL/T 676—1999

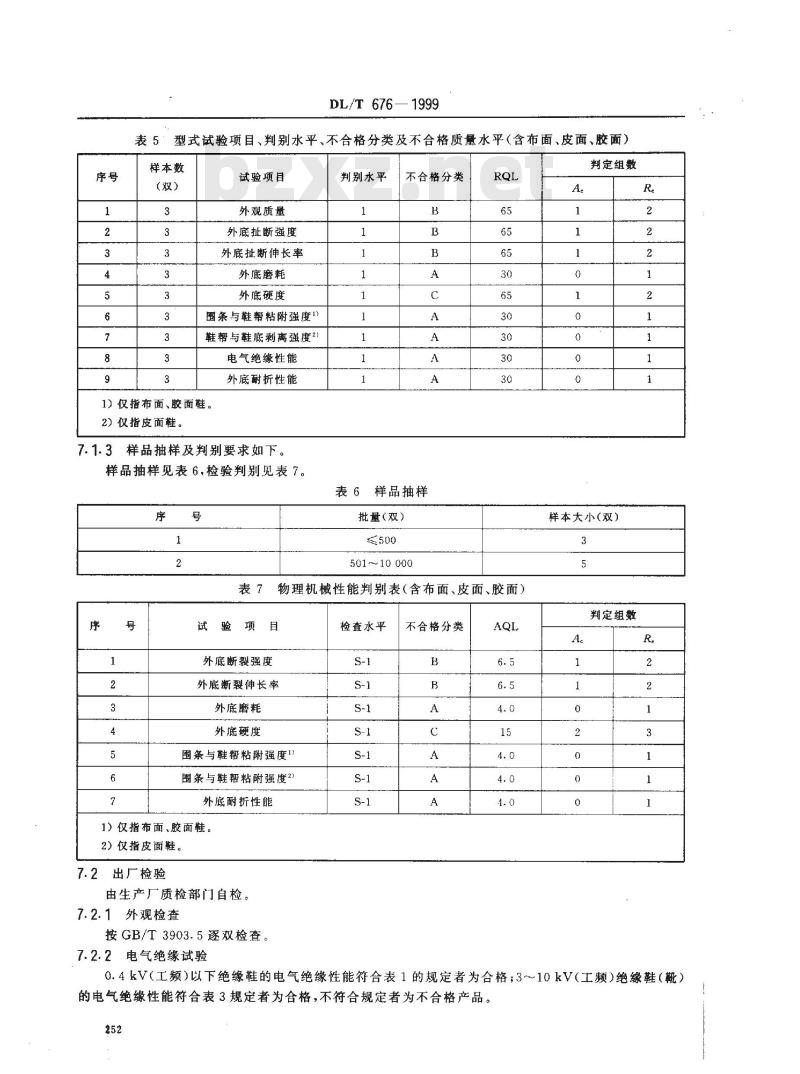

型式试验项目、判别水平、不合格分类及不合格质量水平(含布面、皮面、胶面)表5
判定组数
不合格分类
判别水平
试验项目
样本数
(双)
外观质量
外底扯断强度
外底扯断伸长率
外底磨耗
外底硬度此内容来自标准下载网
围条与鞋帮粘附强度1)
鞋帮与鞋底剥离强度2)
电气绝缘性能
外底耐折性能
1)仅指布面、胶面鞋。
2)仅指皮面鞋。
7.1.3样品抽样及判别要求如下。样品抽样见表6,检验判别见表7。表6样品抽样
样本大小(双)
批量(双)
501~10 000
表7物理机械性能判别表(含布面、皮面、胶面)R
判定组数
不合格分类
检查水平
试验项目
外底断裂强度
外底断裂伸长率
外底磨耗
外底硬度
围条与鞋帮粘附强度1)
围条与鞋帮粘附强度2)
外底耐折性能
1)仅指布面、胶面鞋。
2)仅指皮面鞋。
7.2出厂检验
由生产厂质检部门自检。
7.2.1外观检查
按GB/T3903.5逐双检查。
7.2.2电气绝缘试验
0.4kV(工频)以下绝缘鞋的电气绝缘性能符合表1的规定者为合格;3~10kV(工频)绝缘鞋(靴)的电气绝缘性能符合表3规定者为合格,不符合规定者为不合格产品。252
7.3预防性试验
DL/T 676—1999
7.3.1各种绝缘鞋(靴)只能在规定电压范围内作为辅助安全用具使用。为确保使用安全,预防性检验周期不应超过6个月。
7.3.2预防性检验只作电气绝缘性能试验,要求见表1、表3。8标志、包装、运输和贮存
8-1标志
8.1.1每只鞋应有绝缘标志和安监证。8.1.2鞋的包装还应有规格型号、生产厂家、生产年月、产品标准号、许可证编号、绝缘性能检验合格证,使用说明书。
8.2包装
8.2.1每双鞋用塑料袋或纸盒包装。上面应有标准代号、制造厂名称及地址、产品名称、规格、鞋号、生产日期、商标等字样。
8.2.2大包装应用纸板箱捆扎牢固,箱上应有标准代号、制造厂名称及地址、产品名称、规格、数量、商标、生产日期、箱号、尺寸、体积等。8.3运输
运输过程中严禁与油、酸、碱和其他腐蚀性物品放在一-起。8.4贮存
8.4.1场所
存放地应干燥通风,堆放时离开地面和墙壁20cm以上,离开一切发热体1m以上,严禁与油、酸、碱或其他腐蚀性物品存放在一起。8.4.2期限
一般为18个月(自出厂日算起),超过18个月,须按预防性检验要求逐只检验电气绝缘性能,符合本标准规定方可使用。
9使用要求
9.1绝缘鞋(靴)只能在规定工作电压范围内作为辅助安全用具使用,应用场所要求见表8。表8使用要求
产品分类
0.4kV(工频)以下
3~10 kV(工频)
布面绝缘鞋
皮面绝缘鞋
胶面绝缘鞋
胶面绝缘鞋(靴)
穿用绝缘鞋(靴)工作必须严格遵循电业安全规程的有关规定。应用场所
干作业场所
干燥作业场所
一般作业场所
一般或较潮湿作业场所
9.2绝缘鞋(靴)凡有破损、鞋底防滑齿磨平、外底磨透露出绝缘层或预防性检验不合格时,均不得再作绝缘鞋使用。
9.3穿用绝缘鞋(靴)应避免接触锐器,防止机械损伤,同时还应避免接触高温、油、酸、碱和腐蚀性物质。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
