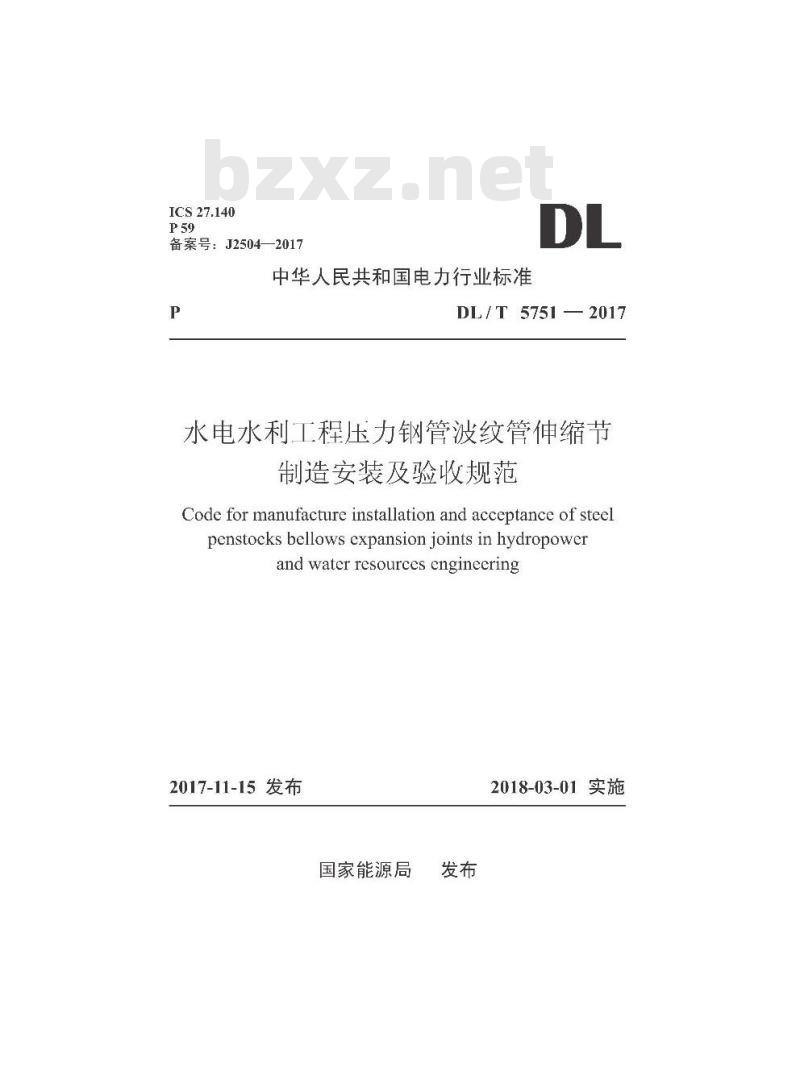

【DL电力标准】 水电水利工程压力钢管波纹管伸缩节制造安装及验收规范

DL/T 5751-2017.Code for manufacture installation and acceptance of steel
penstocks bellows expansion joints in hydropower and water resources engineering.
1总则
1.0.1为规范水电水利工程压力钢管波纹管伸缩节制造、安装及验收，保证压力钢管波纹管伸缩节制造、安装及验收质量，制定本规范。
1.0.2 DL/T 5751适用于水电水利工程压力钢管波纹管伸缩节制造、安装及验收。
1.0.3水电水利工程压力钢管波纹管伸缩节制造、安装单位应建立健全的质量保证体系，按照体系文件要求开展压力钢管波纹管伸缩节制造、安装及验收I作。
1.0.4水电水利工程压力钢管波纹管伸缩节制造、安装及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2.术语和符号
2.1术语
2.1.1压力钢管波纹管伸缩节bellows expansion joints
在两段压力钢管之间设置的，由一个或几个波纹管及结构件组成，用来补偿管道和基础变化等原因引起的轴向、径向或角向位移的装置，以下简称为“伸缩节”。
2.1.2波纹管bellows
伸缩节中由一个或多个波纹及端部直边段组成的柔性元件。
2.1.3加强环reinforcing rings
安装在波纹管波谷外侧，用来增强波纹管耐压能力的环形部件。
2.1.4端管end pipe
一端和波纹管连接，另一端和上游或下游压力钢管连接的部件。
2.1.5中间管middle pipe
复式伸缩节中连接上游波纹管和下游波纹管的部件。
2.1.6 3端环板end ring-piece
伸缩节中位于波纹管两侧用来增强端管、中间管刚度和波纹管边波及直边段耐压能力的环形部件。
2.1.7导流简sleeves
用于保持介质流动平稳和减少波纹管内壁与介质摩擦的部件。
