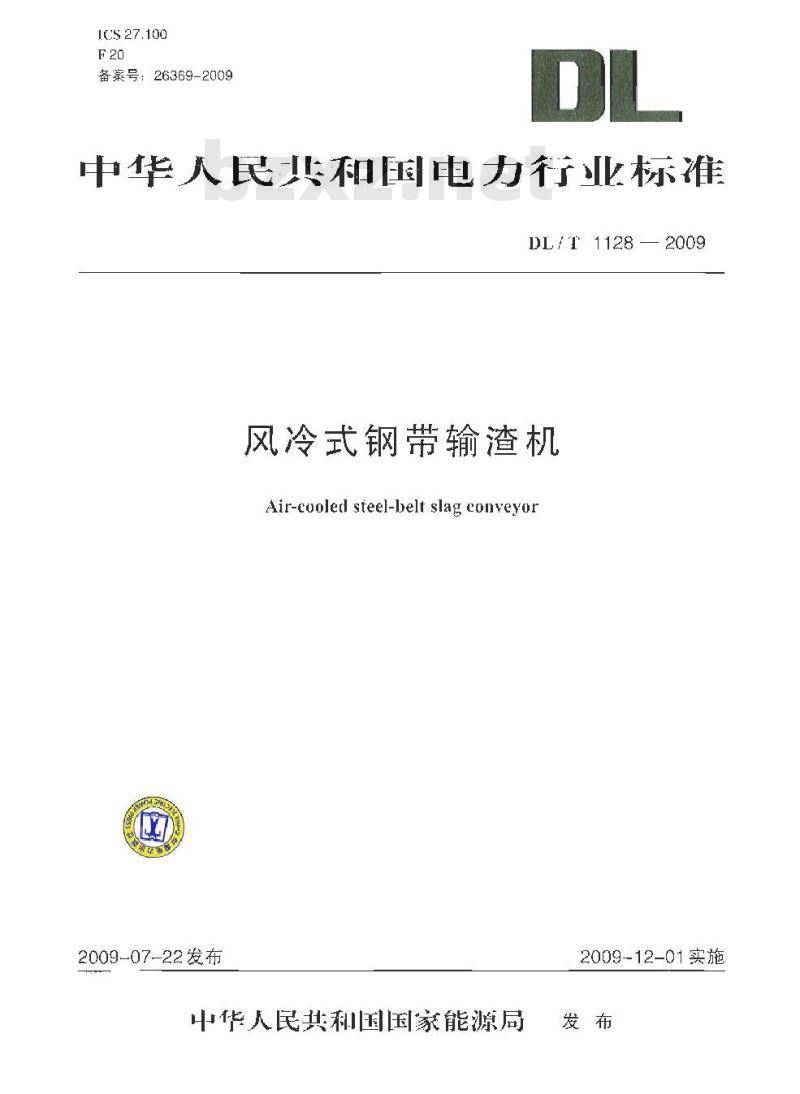

【DL电力标准】 风冷式钢带输渣机

DL/T 1128-2009.Air-cooled steel-belt slag conveyor.

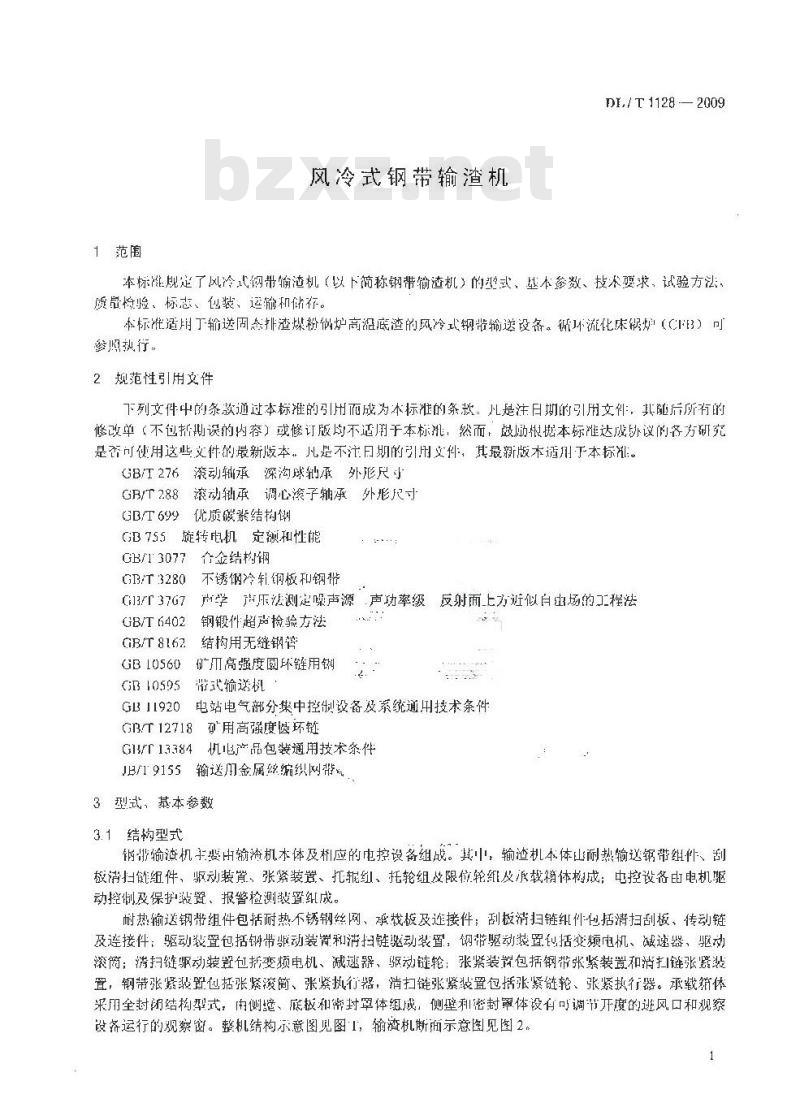

1范围
DL/T 1128规定了风冷式钢带输渣机(以下简称钢带输渣机)的型式、基本参数、技术要求、试验方法、质量检验、标志、包装、运输和储存。
DL/T 1128适用于输送固态排渣煤粉锅炉高温底渣的风冷式钢带输送设备。循环流化床锅炉(CFB)可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成外议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 276滚动轴承 深沟球轴承外形尺寸
GB/T 288滚动轴承
调心滚子轴承外形尺寸
GB/T 699
优质碳素结构钢
GB755旋转电机定 额和性能
GB/T 3077合 金结构钢
3型式、基本参数
3.1 结构型式
钢带输渣机主要由输渣机本体及相应的电控设备组成。其中，输渣机本体由耐热输送钢带组件、刮板清扫链组件、驱动装置、张紧装置、托辊组、托轮组及限位轮组及承载箱体构成;电控设备由电机驱动控制及保护装置、报警检测装置组成。

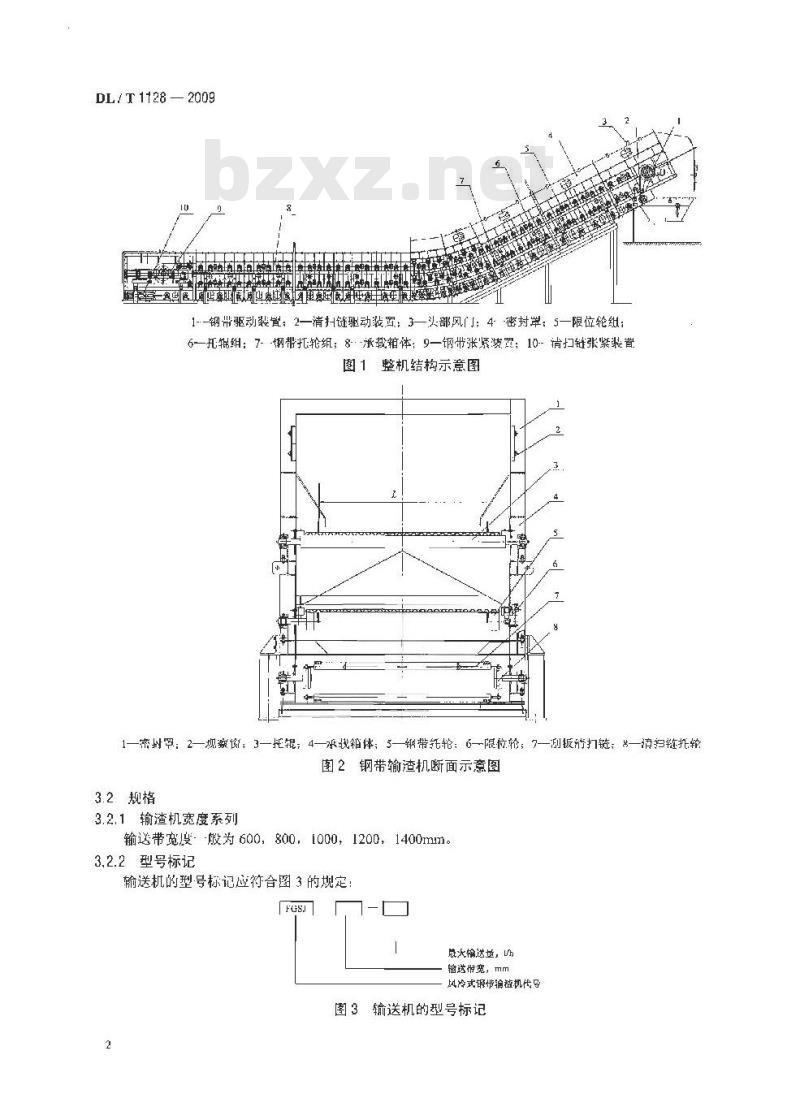

耐热输送钢带组件包括耐热不锈钢丝网、承载板及连接件;刮板清扫链组件包括清扫刮板、传动链及连接件:驱动装置包括钢带驱动装置和清扫链驱动装置，钢带驱动装置包括变频电机、减速器、驱动滚筒;清扫链驱动装置包括变频电机、减速器、驱动链轮;张紧装置包括钢带张紧装置和清扫链张紧装置，钢带张紧装置包括张紧滚简、张紧执行器，清扫链张紧装置包括张紧链轮、张紧执行器。承载箱体采用全封闭结构型式，由侧壁、底板和密封罩体组成，侧壁和密封罩体设有叮调节开度的进风口和观察设备运行的观察窗。整机结构示意图见图1，输渣机断面示意图见图2。
