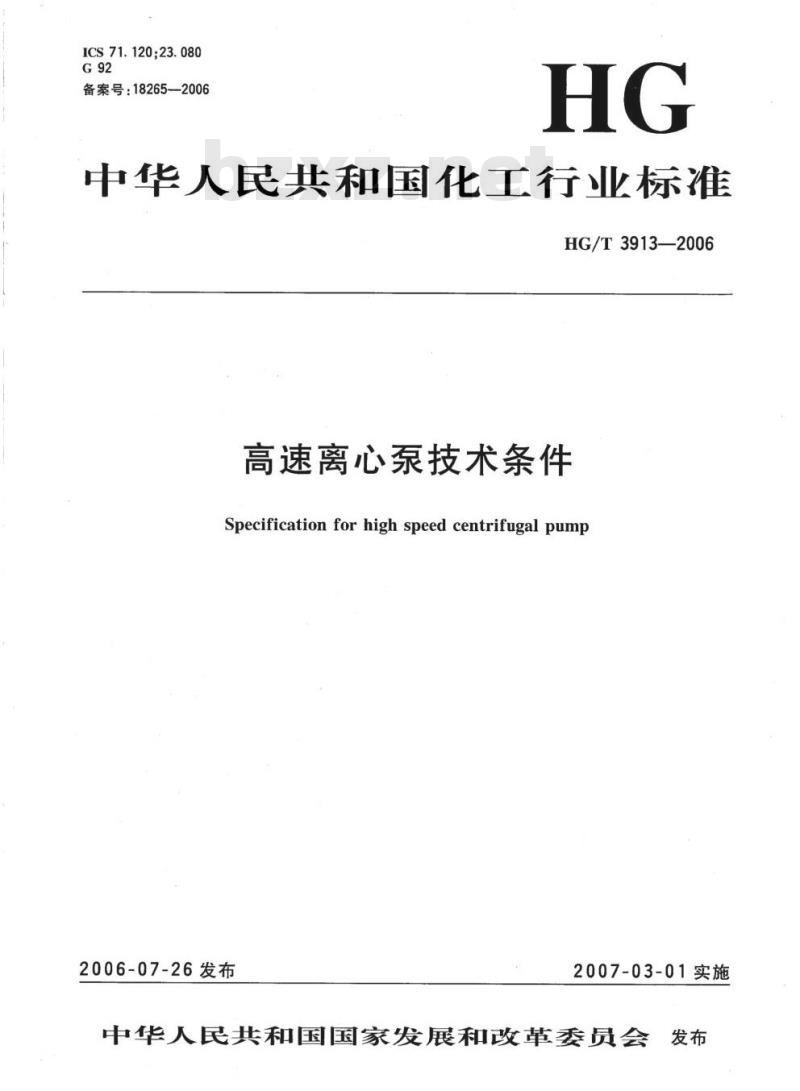

【HG化工标准】 高速离心泵技术条件

HG/T 3913-2006.Specification for high speed centrifugal pump.

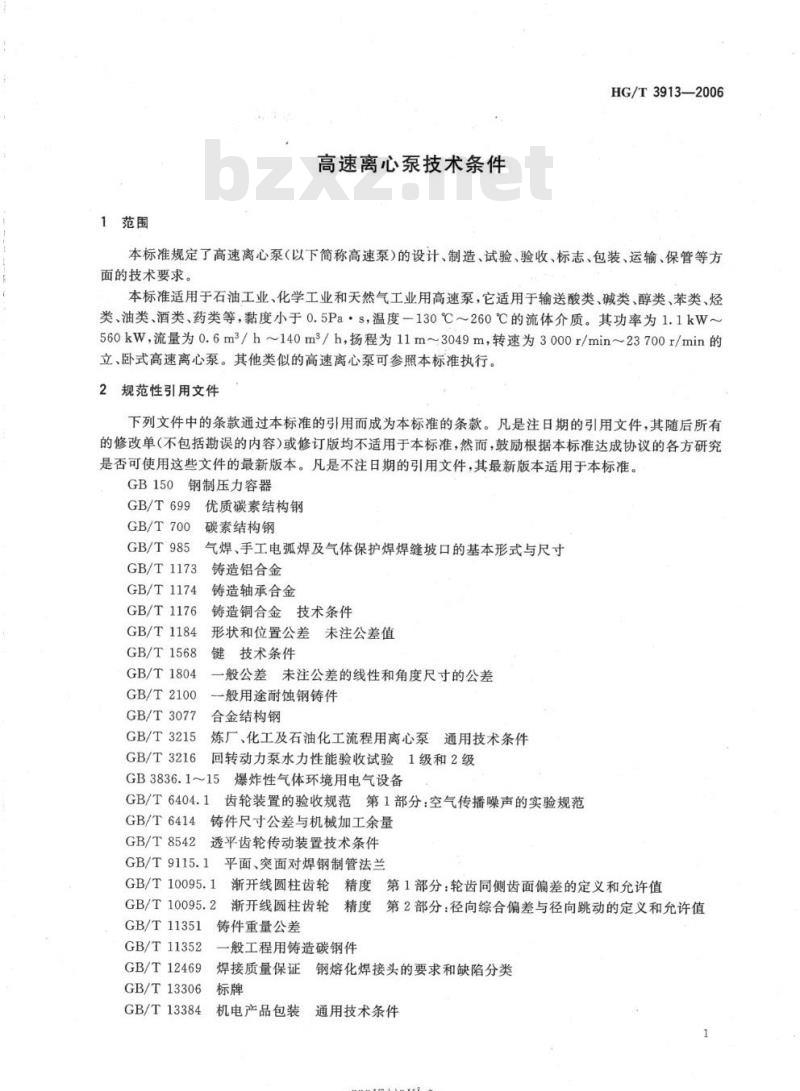

1范围
HG/T 3913规定了高速离心泵(以下简称高速泵)的设计、制造.试验、验收、标志、包装.运输、保管等方面的技术要求。
HG/T 3913适用于石油工业、化学工业和天然气工业用高速泵,它适用于输送酸类、碱类醇类、苯类、烃类、油类酒类、药类等,黏度小于0.5Pa.s,温度一130℃~260℃的流体介质。其功率为1.1kW~560 kW,流量为0.6m3/h~140 m3/h,扬程为11m~3049m,转速为3000 r/min~23 700r/min的立、卧式高速离心泵。其他类似的高速离心泵可参照本标准执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 150钢制压力容器
GB/T 699优质碳素结构钢
GB/T 700碳素结构钢
GB/T 985气焊 、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB/T 1173铸造铝合金
GB/T 1174铸造轴承合金
GB/T 1176铸造铜合金技术条件
GB/T 1184形状和位置公差未注公差值
GB/T 1568键技术条件
GB/T 1804 一般公差未注公差的线性和角度尺寸的公差
GB/T2100一般用途耐蚀钢铸件
GB/T 3077合金结构钢
GB/T 3215炼厂、化工及石油化工流程用离心泵通用技术条件
GB/T3216回转动力泵水力性能验收试验1级和2级
GB 3836. 1~15爆炸性气体环境用申气设备
