【化工行业标准(HG)】 自控专业与工艺、系统专业的设计条件关系

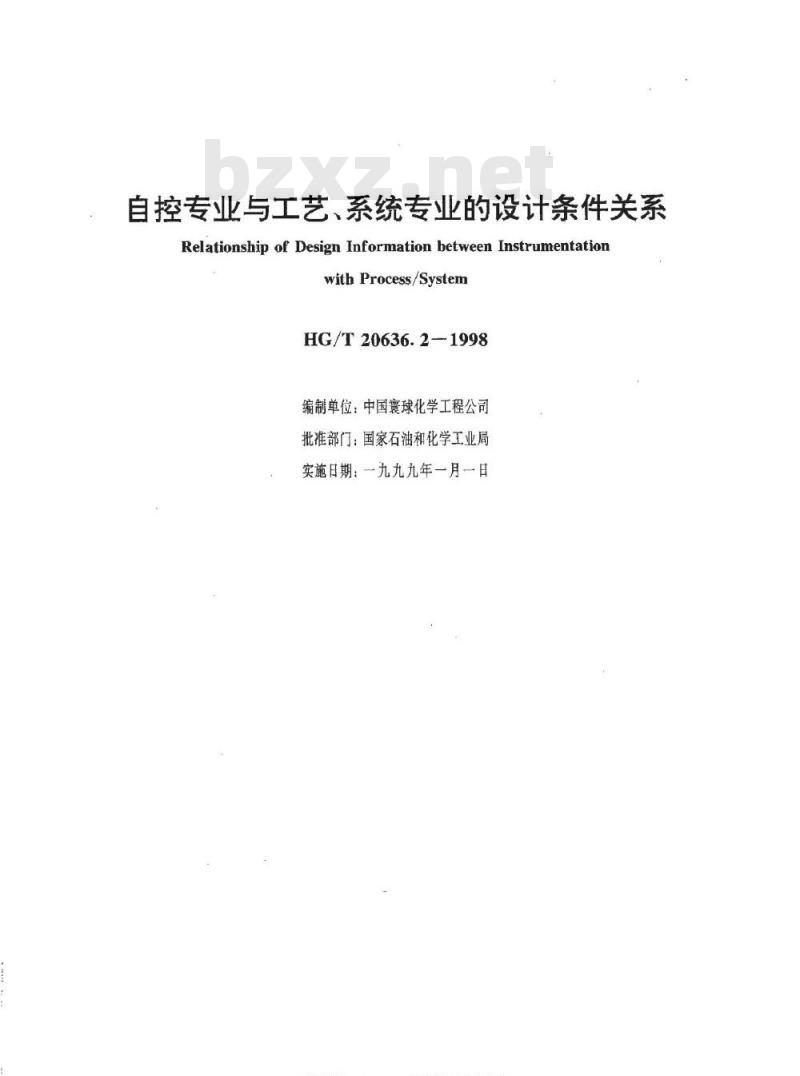

自控专业与工艺、系统专业的设计条件关系Relationship of Design Information between InstrumentationwithProcess/System
HG/T20636.2-1998

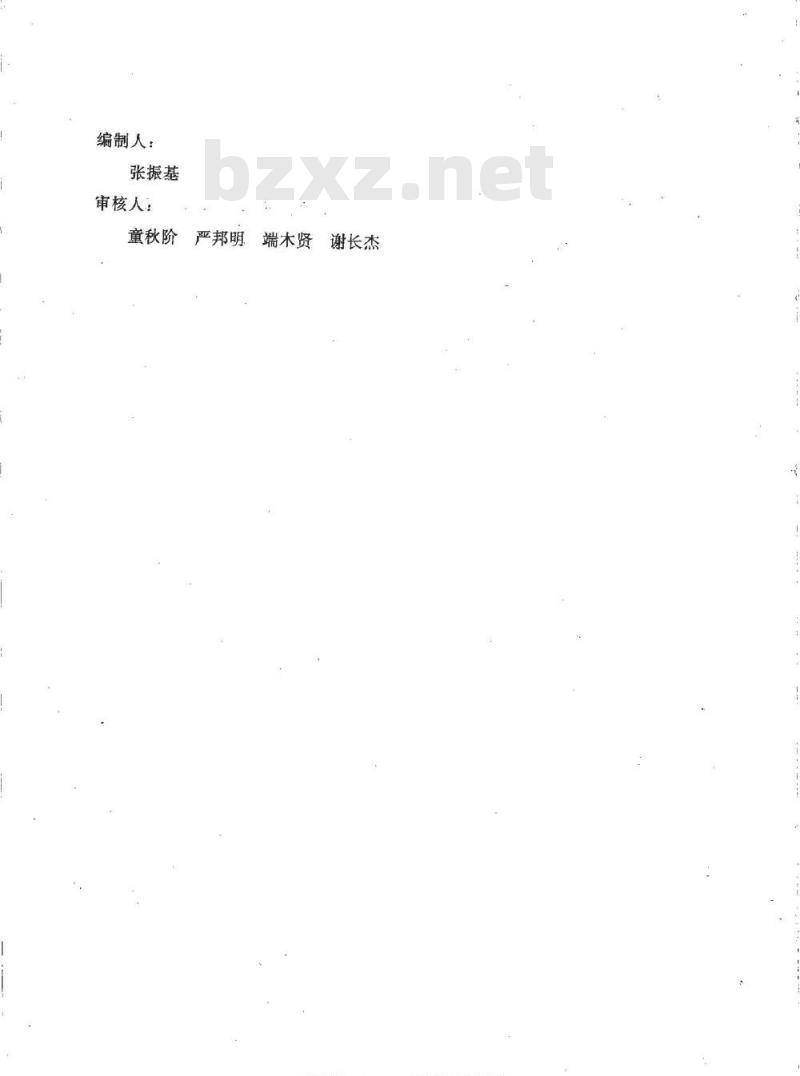

编制单位：中国寰球化学工程公司批准部门：国家石油和化学工业局实施日期：一九九九年一月一日标准授接网m.622080:60m编制人：
张振基
审核人：
童秋阶
严邦明
端木贤
谢长杰
标准换揽网端

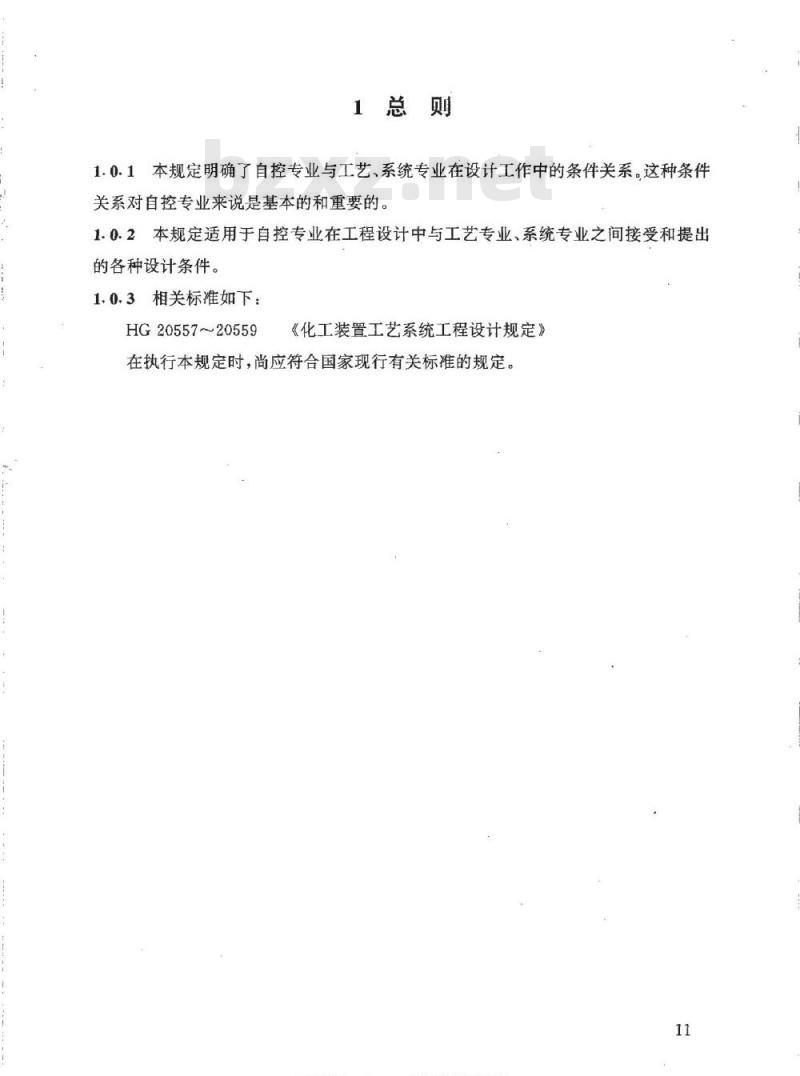

1628080.60m各类标准行业资科免费下载1总则
1.0.1本规定明确了自控专业与工艺、系统专业在设计工作中的条件关系。这种条件关系对自控专业来说是基本的和重要的。1.0.2本规定适用于自控专业在工程设计中与工艺专业、系统专业之间接受和提出的各种设计条件。
1.0.3相关标准如下：
HG20557～20559
《化工装置工艺系统工程设计规定》在执行本规定时，尚应符合国家现行有关标准的规定。11
标准技按网：.baBo.co各类标准行业资料先费下载2.0.1

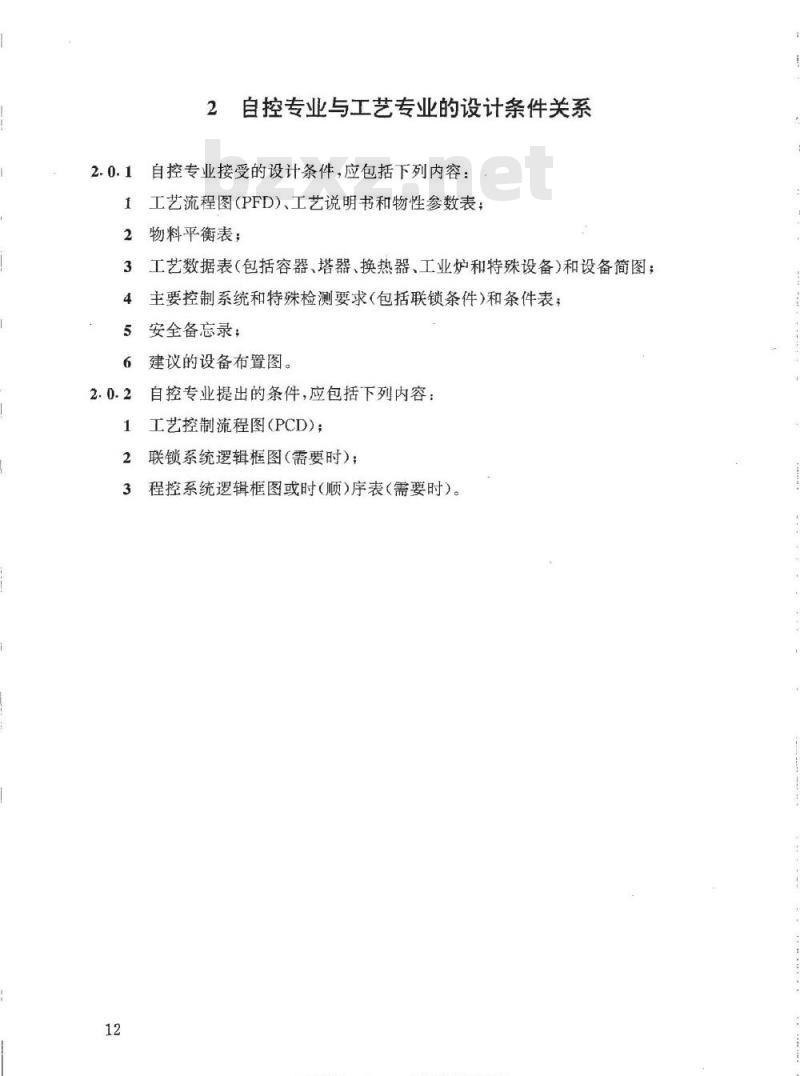

2自控专业与工艺专业的设计条件关系自控专业接受的设计条件，应包括下列内容：工艺流程图（PFD）、工艺说明书和物性参数表：物料平衡表；
工艺数据表（包括容器、塔器、换热器、工业炉和特殊设备）和设备简图；主要控制系统和特殊检测要求（包括联锁条件）和条件表；安全备忘录：
建议的设备布置图。
自控专业提出的条件，应包括下列内容：工艺控制流程图（PCD)：
联锁系统逻辑框图（需要时）；程控系统逻辑框图或时（顺）序表（需要时）。标准技按网：.bat0.con3.0.1

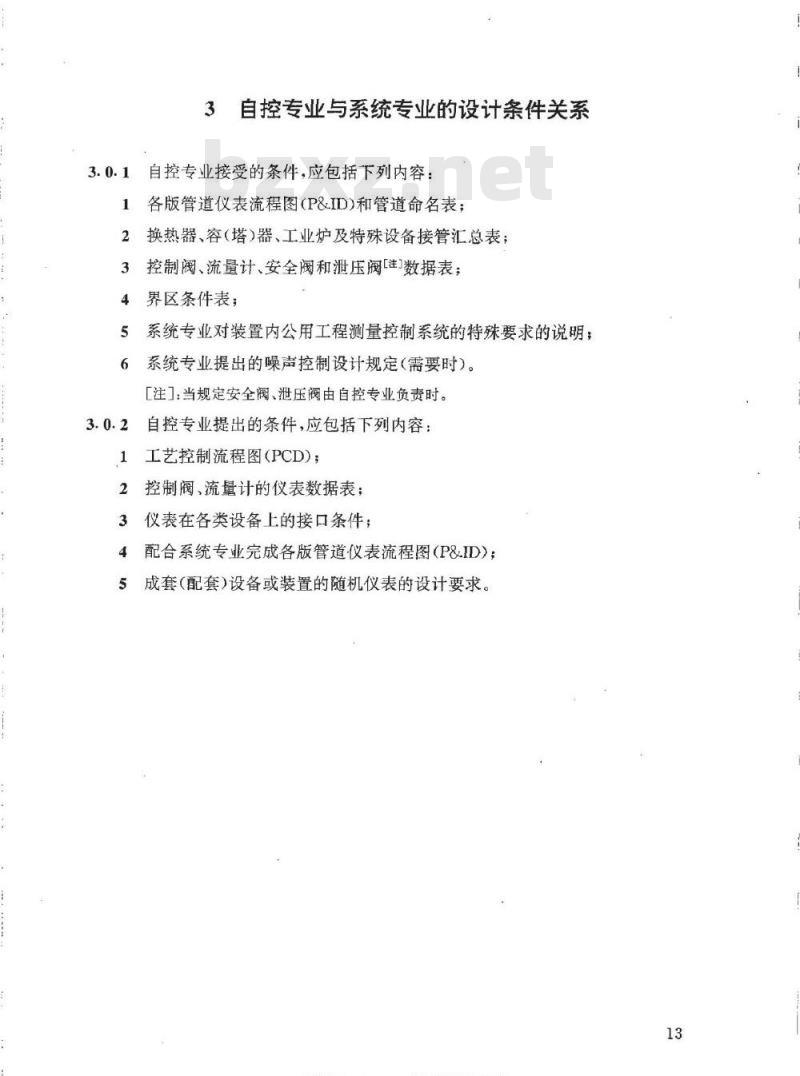

3自控专业与系统专业的设计条件关系自控专业接受的条件，应包括下列内容各版管道仪表流程图（P&ID)和管道命名表；换热器、容（塔）器、工业炉及特殊设备接管汇总表：控制阀、流量计、安全阀和泄压阀注］数据表；界区条件表；
系统专业对装置内公用工程测量控制系统的特殊要求的说明；系统专业提出的噪声控制设计规定（需要时)。［注]：当规定安全阀、泄压阀由自控专业负责时。自控专业提出的条件，应包括下列内容：工艺控制流程图（PCD)；此内容来自标准下载网
控制阀，流量计的仪表数据表：仪表在各类设备上的接口条件：配合系统专业完成各版管道仪表流程图（P&ID）：成套（配套）设备或装置的随机仪表的设计要求。标准获换网
eccm13
