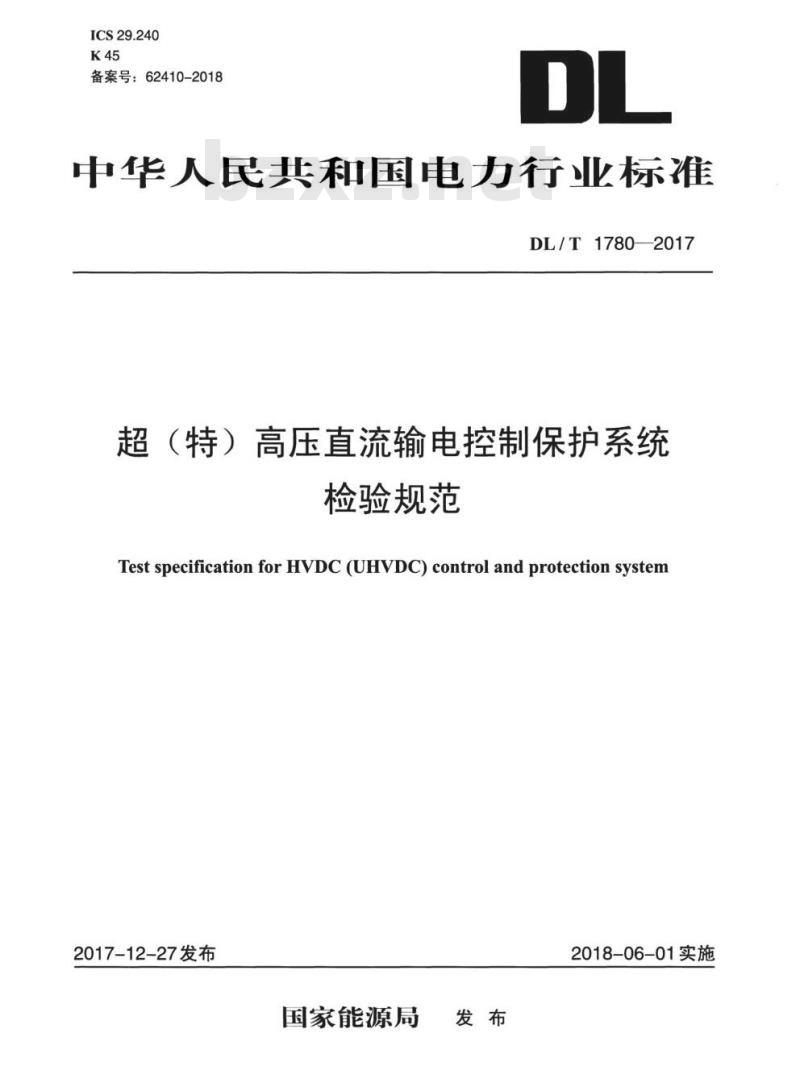

【DL电力标准】 超(特)高压直流输电控制保护系统检验规范

DL/T 1780-2017.Test specification for HVDC (UHVDC) control and protection system.

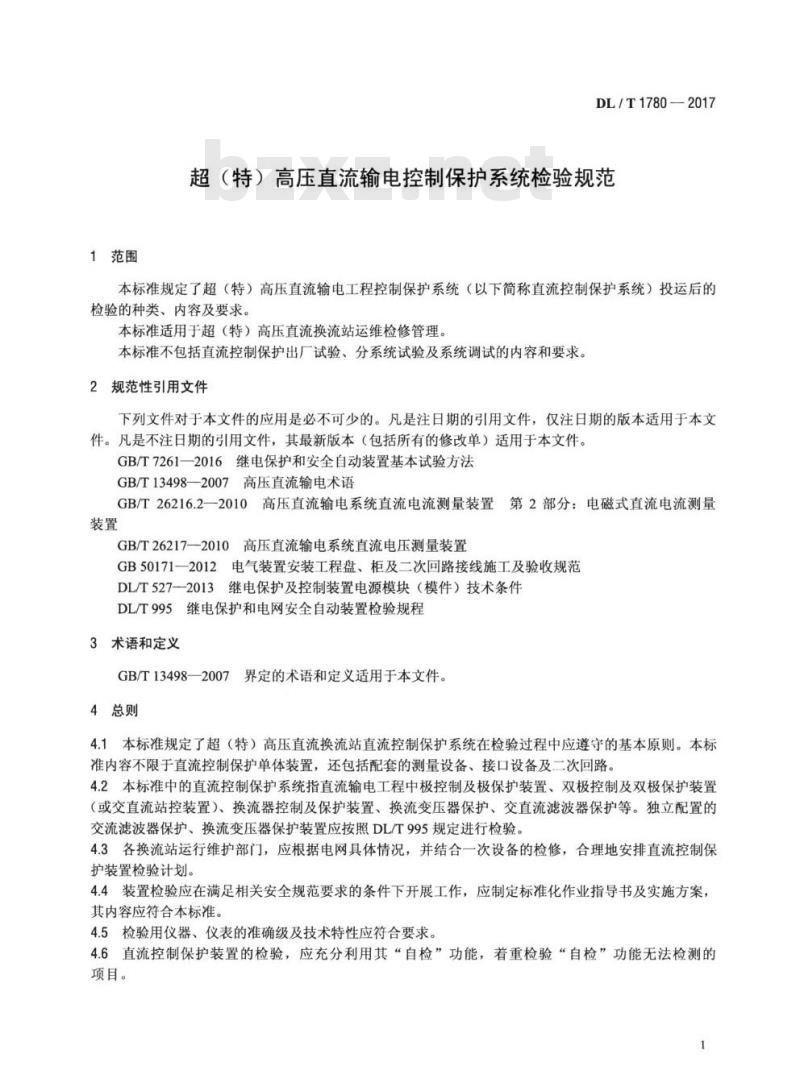

1范围
DL/T 1780规定了超(特)高压直流输电工程控制保护系统(以下简称直流控制保护系统)投运后的检验的种类、内容及要求。
DL/T 1780适用于超(特)高压直流换流站运维检修管理。
DL/T 1780不包括直流控制保护出厂试验、分系统试验及系统调试的内容和要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7261-2016继电保护和安全自动装置基本试验方法
GB/T 13498-2007 高压直流输 电术语
GB/T 26216.2-2010 高压直流输电系统直流电流测量装置第2部分:电磁式直流电流测量装置
GB/T 26217-2010高压直 流输电系统直流电压测量装置
GB 50171-2012电气装置安装 工程盘、柜及二次回路接线施工及验收规范
DL/T 527-2013继 电保护及控制装置电源模块(模件)技术条件
DLT 995继电保护和电网安全自动装置检验规程
3术语和定义
GB/T 13498-2007
界定的术语和定义适用于本文件。
4总则
4.1本标准规定了超 (特)高压直流换流站直流控制保护系统在检验过程中应遵守的基本原则。本标准内容不限于直流控制保护单体装置,还包括配套的测量设备、接口设备及二次回路。
4.2本标准中 的直流控制保护系统指直流输电工程中极控制及极保护装置、双极控制及双极保护装置(或交直流站控装置)、换流器控制及保护装置、换流变压器保护、交直流滤波器保护等。独立配置的交流滤波器保护、换流变压器保护装置应按照DL/T 995规定进行检验。
