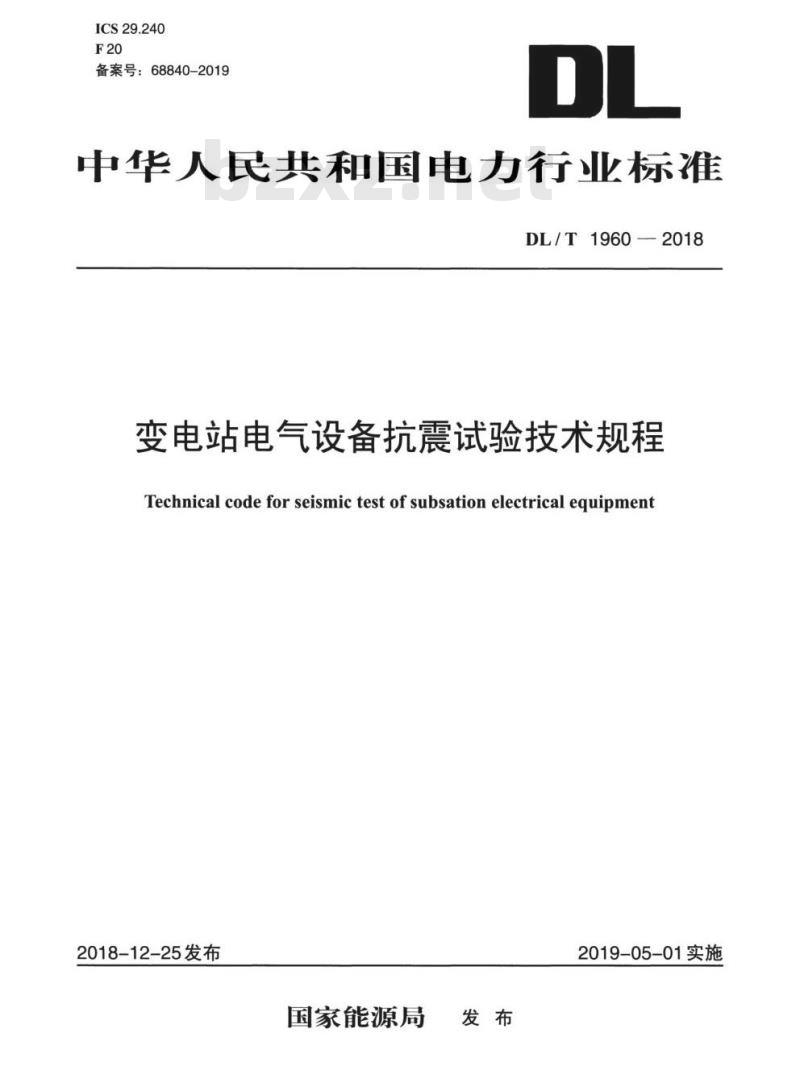

【DL电力标准】 变电站电气设备抗震试验技术规程

DL/T 1960-2018.Technical code for seismic test of subsation electrical equipment.

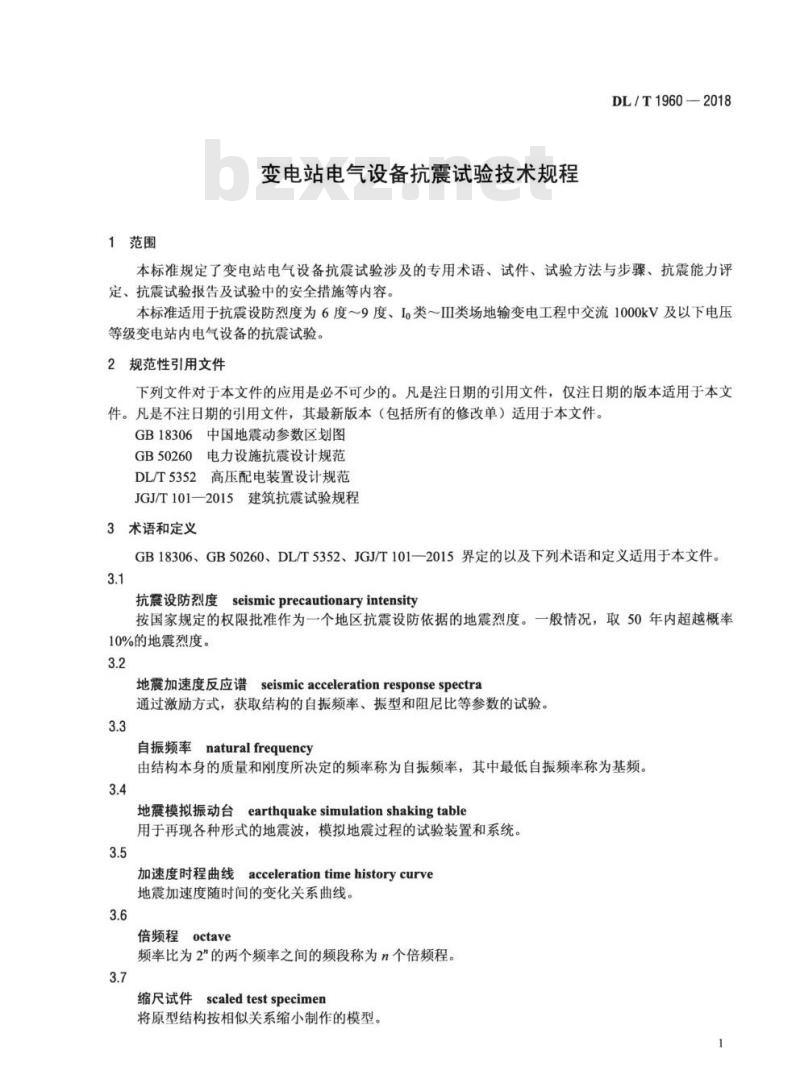

1范围
DL/T 1960规定了变电站电气设备抗震试验涉及的专用术语、试件、试验方法与步骤、抗震能力评定、抗震试验报告及试验中的安全措施等内容。
DL/T 1960适用于抗震设防烈度为6度~9度、I0类~II类场地输变电工程中交流1000kV 及以下电压等级变电站内电气设备的抗震试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 18306中 国地震动参数区划图
GB 50260电力 设施抗震设计规范
DL/T 5352高压配电装置 设计规范
JGJ/T 101- -2015建筑抗震 试验规程
3术语和定义
GB 18306、GB 50260、DL/T 5352、JGJ/T 101- -2015界定的以及下列术语和定义适用于本文件。
3.1抗震设防烈度seismic precautionary intensity
按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。一般情况，取50年内超越概率10%的地震烈度。
3.2地震加速度反应谱seismic acceleration response spectra
通过激励方式，获取结构的自振频率、振型和阻尼比等参数的试验。
3.3自振频率natural frequency
由结构本身的质量和刚度所决定的频率称为自振频率，其中最低自振频率称为基频。
3.4地震模拟振动台earthquake simulation shaking table
用于再现各种形式的地震波，模拟地震过程的试验装置和系统。
3.5加速度时程曲线acceleration time history curve
地震加速度随时间的变化关系曲线。
