【GB国家标准】 臂式斗轮堆取料机 型式和基本参数

GB/T 14695-2021.Bucket wheel stacker reclaimer-Type and basic parameters.

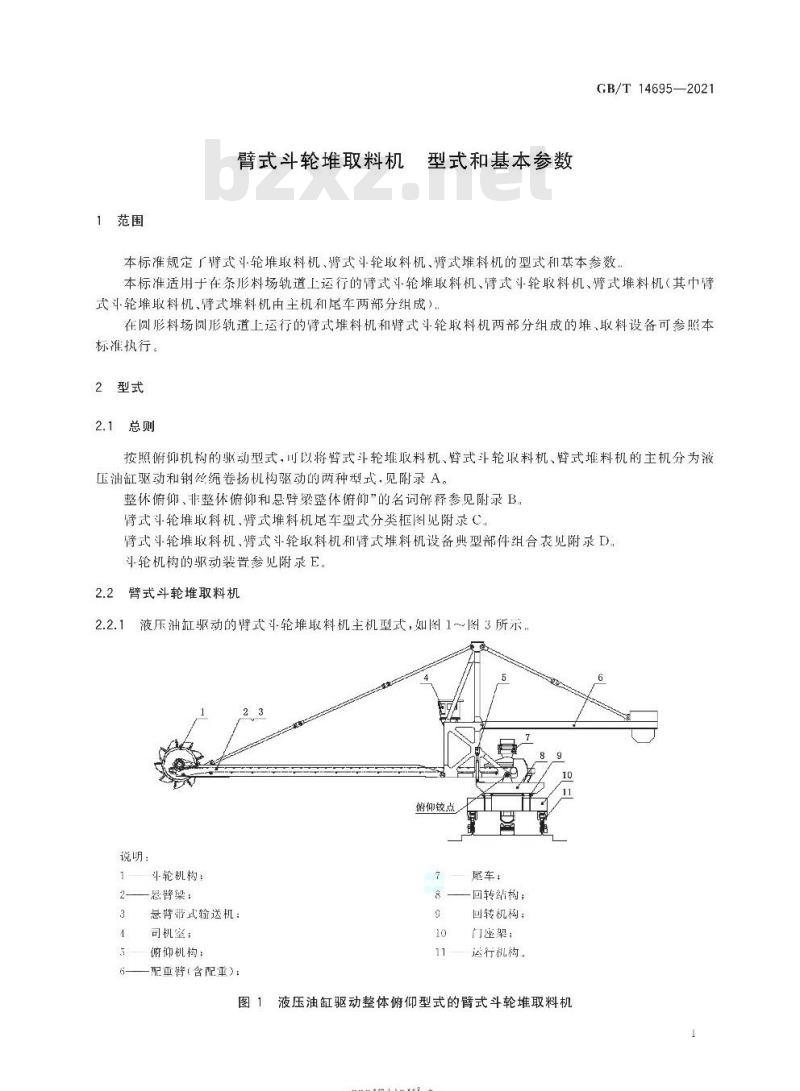

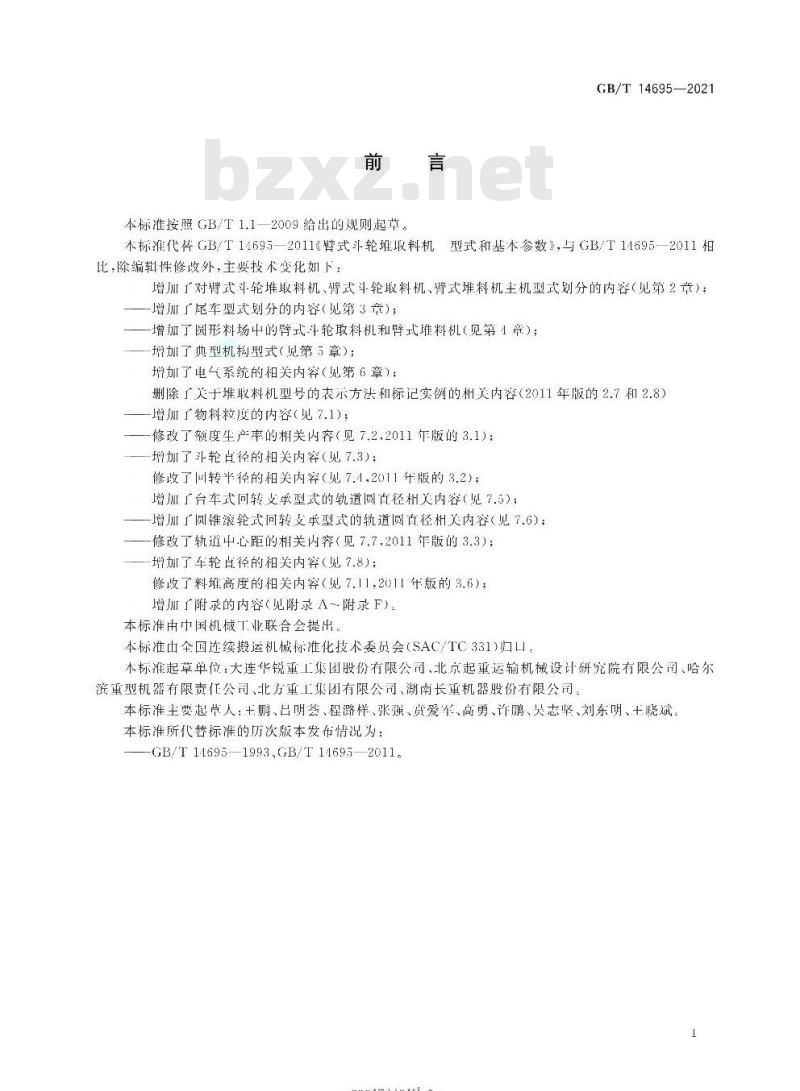

1范围
GB/T 14695规定了臂式斗轮堆取料机、臂式斗轮取料机、臂式堆料机的型式和基本参数。
GB/T 14695适用于在条形料场轨道上运行的臂式斗轮堆取料机、臂式斗轮取料机、臂式堆料机(其中臂式斗轮堆取料机、臂式堆料机由主机和尾车两部分组成)。
在圆形料场圆形轨道上运行的臂式堆料机和臂式斗轮取料机两部分组成的堆、取料设备可参照本标准执行。
2型式
2.1 总则

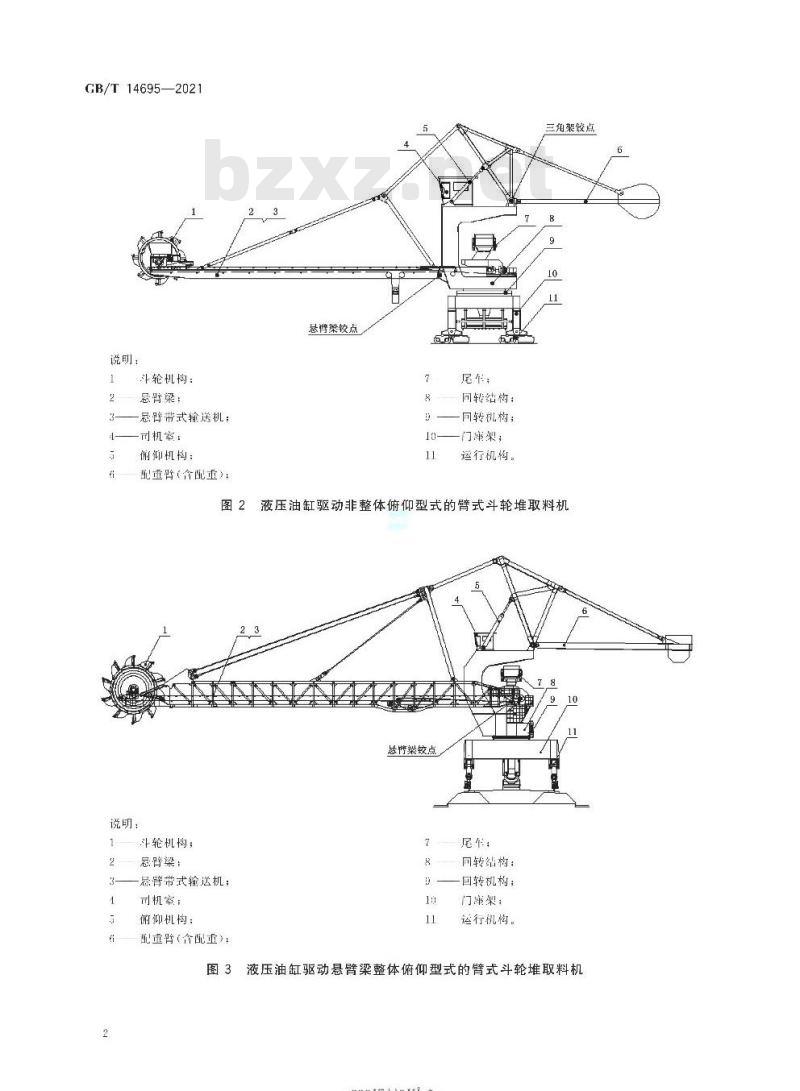

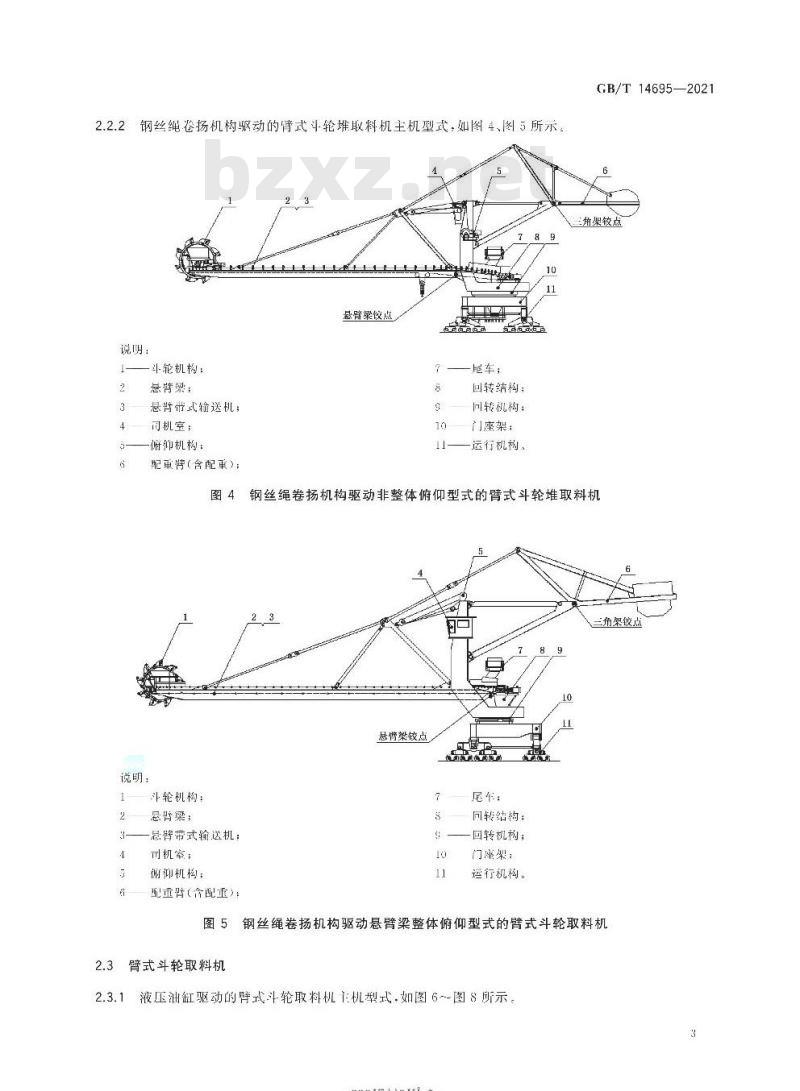

按照俯仰机构的驱动型式,可以将臂式斗轮堆取料机、臂式斗轮取料机、臂式堆料机的主机分为液压油缸驱动和钢丝绳卷扬机构驱动的两种型式,见附录A。
整体俯仰、非整体俯仰和悬臂梁整体俯仰”的名词解释参见附录B。
臂式斗轮堆取料机、臂式堆料机尾车型式分类框图见附录C。
臂式斗轮堆取料机、臂式斗轮取料机和臂式堆料机设备典型部件组合表见附录D。
斗轮机构的驱动装置参见附录E。
6缸驱动整
6.1体缸缸俯
6.1.1 准按照给通常采改式缆变筒(变盘)出滑触线轮本供式。
6.1.2 通常采改替术式缆变筒修准按照给与供三规架结技力式源,频堆修50 Hz,式术常改6 kV或10 kV ,给外则术比采改干本三规则术比。特殊辑性草采改架结380 V技力式源。
6.1.3 臂式斗轮堆取料机设备电压参数:
a) 中压动力回路:交流3.3 kV,6 kV或10 kV;
b) 低压动力回路:交流380 V ,或交流220 V;
c)照明回路:交流380/220 V ,或交流220 V ,36 V(安全电压);
d)控制回路:交流220V或110V,直流220V或110V,直流24V;
e) 测量仪表回路:交流100 V,直流220 V或110 V ,对交流380/220 V回路可用直接式;
f)信号回路:交流220V或110V,直流220V或110V;
g) 维修电源:交流380/220 V。
