【DL电力标准】 火力发电厂焊接接头超声衍射时差检测技术规程

DL/T 1317-2014.The code of ultrasonic time of flight diffraction technique for butt welds in fossil-fuel power plant.
1范围

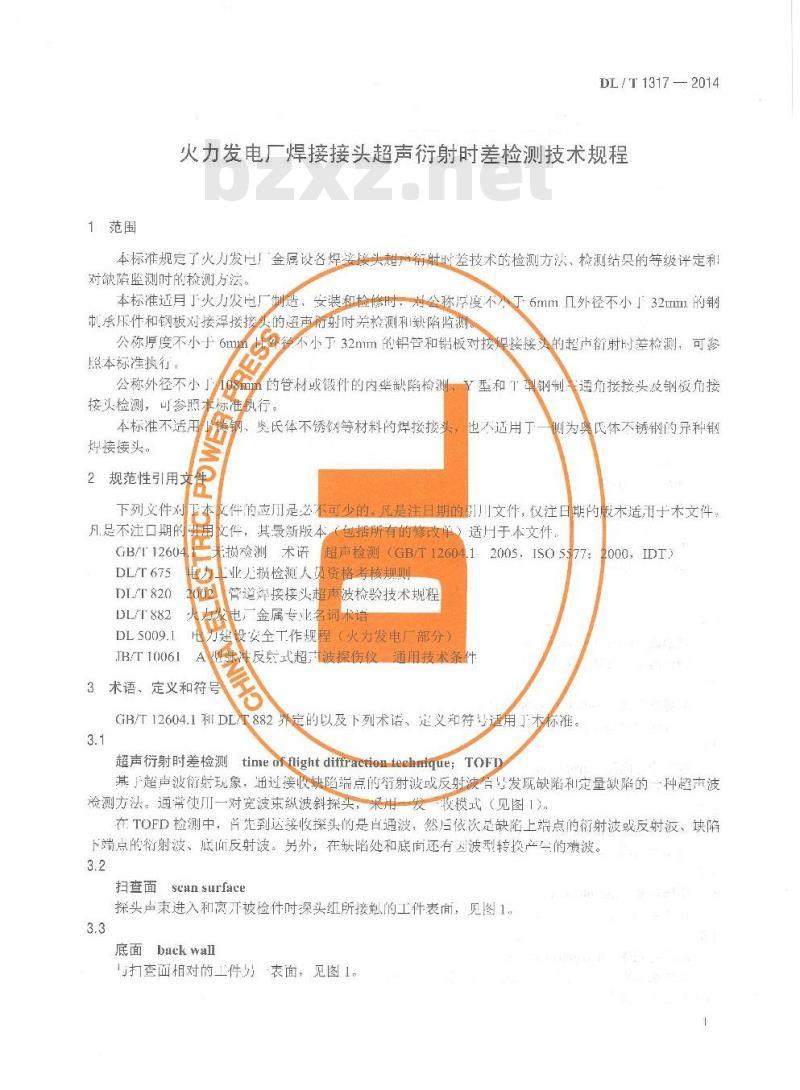

DL/T 1317规定了火力发电厂金属设备焊接接头超声衔射时差技术的检测方法、检测结果的等级评定和对缺陷监测时的检测方法。
DL/T 1317适用于火力发电厂制造、安装和检修时，对公称厚度不小于6mm且外径不小于32mm的钢制承压件和钢板对接焊接接头的超声術射时差检测和缺陷监测
公称厚度不小于6mm且外径不小于32mm的铝管和铝板对接焊接接头的超声衍射时差检测，可参照本标准执行。
公称外径不小于108mmn的管材或锻件的内壁缺陷检测、Y型和T型钢制三通角接接头及钢板角接接头检测，可参照本标准执行。
本标准不适用于特钢、奥氏体不锈钢等材料的焊接接头，也不适用于一侧为奥氏体不锈钢的异种钢焊接接头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604C无损检测术语超声检测(GB/T 12604.1- -2005，ISO 5577: 2000， IDT)
DL/T675电力I业无损检测人员资格考核规则
DL/T 820- -2002 管道焊接接头超声波检验技术规程
3术语、定义和符号
GB/T 12604.1和DL/T882界定的以及下列术语、定义和符号适用于本标准。
3.1超声衍射时差检测time of flight diffraction technique; TOFD

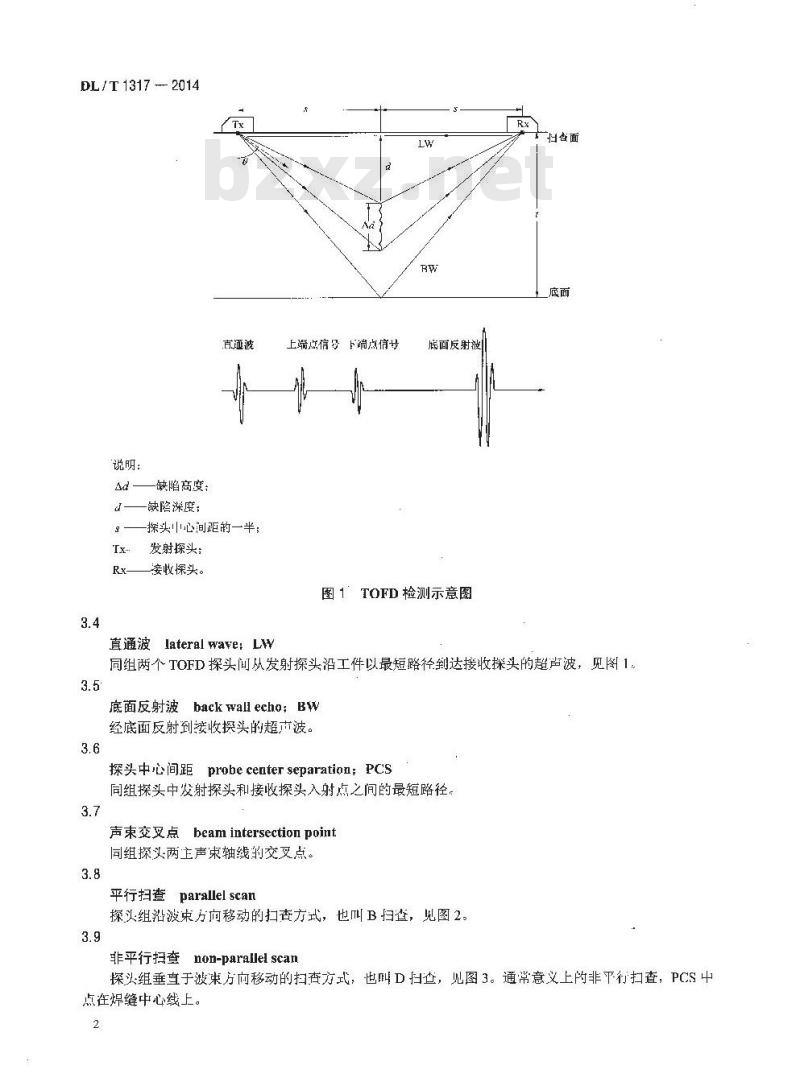

基于超声波衍射现象，通过接收缺陷端点的衍射波或反射波信号发现缺陷和定量缺陷的一种超声波检测方法。通常使用一对宽波束纵波斜探头，采用一发收模式(见图1)。
在TOFD检测中，首先到达接收探头的是直通波，然后依次是缺陷上端点的衍射波或反射波、缺陷下端点的衍射波、底面反射波。另外，在缺陷处和底面还有因波型转换产生的横波。
