【DL电力标准】 循环流化床锅炉测点布置导则

DL/T 1319-2014.Guide of measuring points arrangement for circulating fluidized bed boilers.

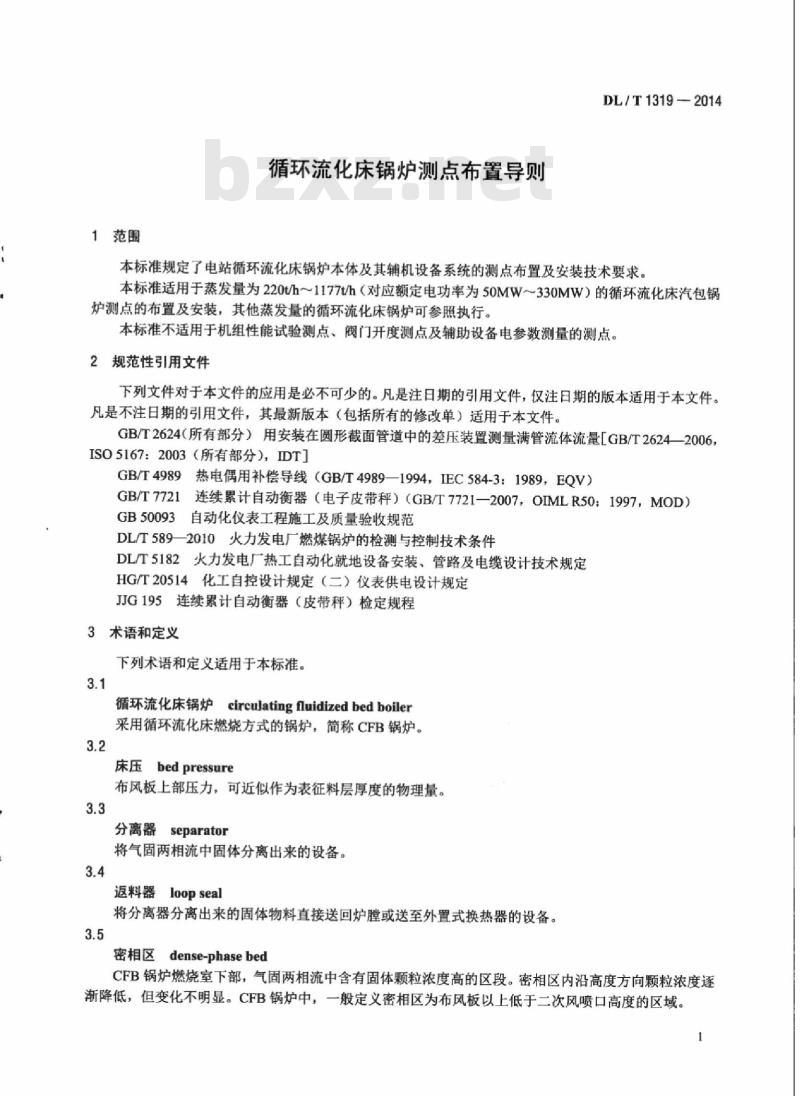

1范围
DL/T 1319规定了电站循环流化床锅炉本体及其辅机设备系统的测点布置及安装技术要求。
DL/T 1319适用于蒸发量为220t/h~ 1177/h (对应额定电功率为50MW~ 330MW)的循环流化床汽包锅炉测点的布置及安装，其他蒸发量的循环流化床锅炉可参照执行。
DL/T 1319不适用于机组性能试验测点、阀门开度测点及辅助设备电参数测量的测点。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2624(所有部分)用安装在圆形截面管道中的差压装置测量满管流体流量[GB/T26242006,ISO5167: 2003 (所有部分)，IDT]
GB/T 4989热电偶用补偿 导线(GB/T 4989- 1994， IEC 584-3: 1989， EQV)
GB/T7721连续 累计自动衡器(电子皮带秤) (GB/T 7721- 2007， OIML R50: 1997， MOD)
GB 50093自 动化仪表工程施工及质量验收规范
3术语和定义
下列术语和定义适用于本标准。
3.1循环流化床锅炉circulating fluidized bed boiler
采用循环流化床燃烧方式的锅炉，简称CFB锅炉.
3.2床压bed pressure
布风板上部压力，可近似作为表征料层厚度的物理量。
3.3分离器separator
将气固两相流中固体分离出来的设备。
3.4返料器loop seal
将分离器分离出来的固体物料直接送回炉膛或送至外置式换热器的设备。
