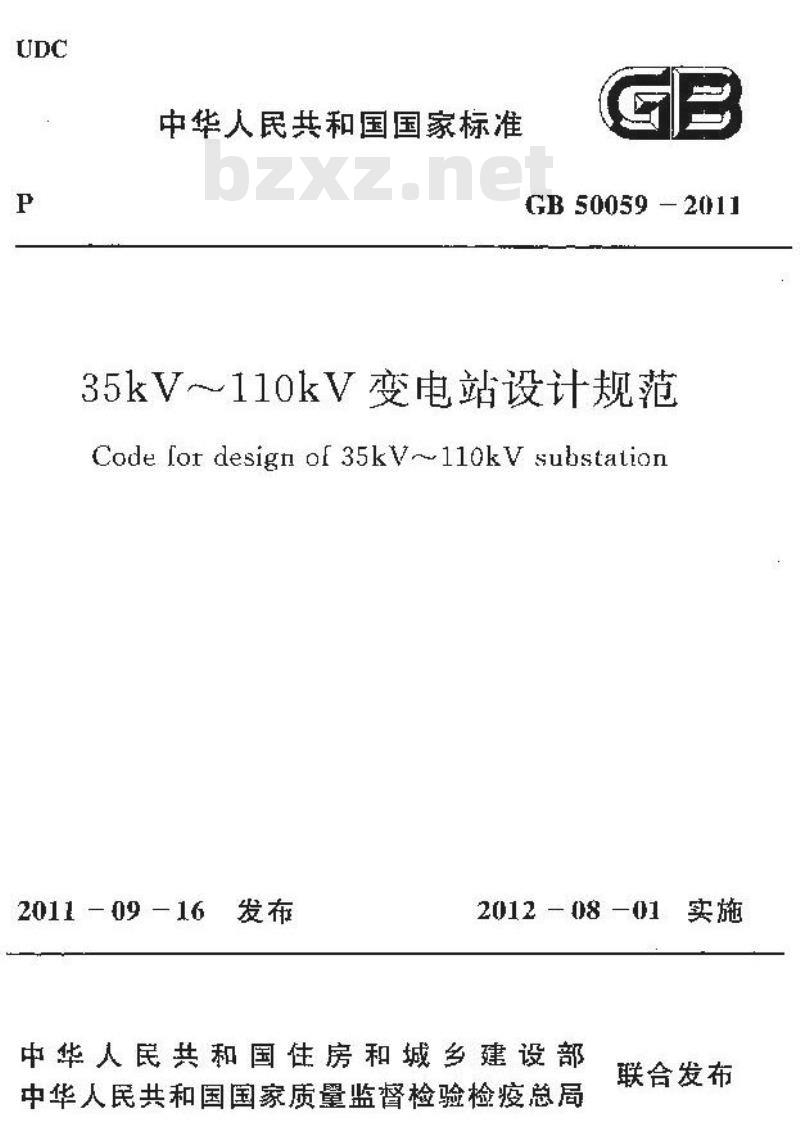

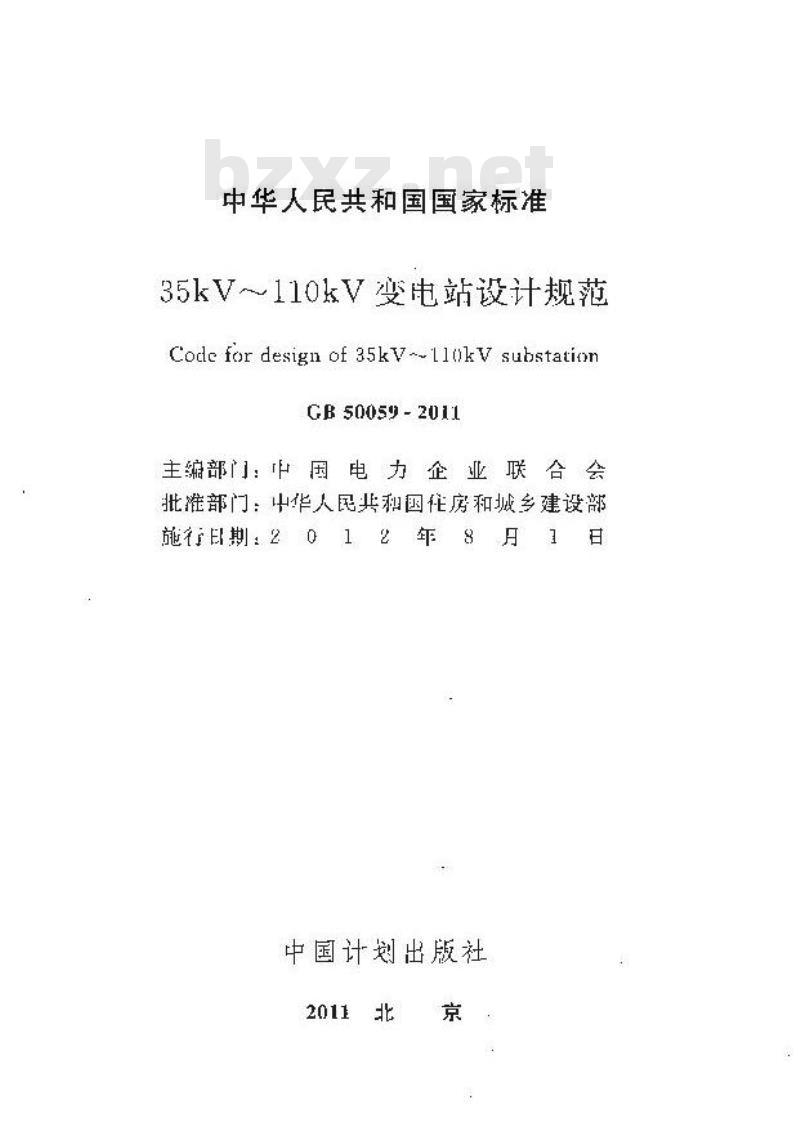

【GB国家标准】 35kV~110kV变电站设计规范

GB 50059-2011.Code for design of 35kV~ 110kV substation.
1总则
1.0.1 为规范变电站设计，使变电站的设计符合国家的有关政策、法规,达到安全可常、经济合理的要求.制定GB 50059。
1.0.2 GB 50059适用于电压35kV~ 110kV.单台变压器容量5000kV*A及以上的新建、护建和改造工程的变电站设计。
1.0.3 变电站的设计应根据工程的5年一10年发展规划进行，做到远、近期结合,应以近期为主,正确处理近期建设与远期发展的关系,并应根据需要预留护建的可能。
1.0.4 变电站的设计应从全局出发,统筹霖顾，按负荷性质用电容量、环境特点，结合地区发展水平,合理地确定设计方案。
1.0.5 变电站的设计应坚持节约资源、兼顾社会效益的原则。
1.0.6变电站的设计,除应符合本规范外,尚应符合国家现行有
关标准的规定。
2站址选择和站区布置
2.0.1 变电站站址的选择,应符合现行国家标准《工业企业总平面设计规范》GB50187的有关规定,并应符合下列要求:
1应靠近负荷中心。
2变电站布置应兼顾规划. 建设、运行、施工等方面的要求，宜节约用地。
3应与城乡或上矿企业规划相协调,并应便于架空和电缆线路的引人和引出。
4交通运输应方便。
5周围环境宜无明显污秽，空气行秽时,站址宜设在受污染源影响最小处。
6变电站应避免与邻近设施之间的相互影响,应避开火灾，爆炸及其他敏感设施,与爆炸危险性气体区域邻近的变电站站址选择及其设计应符合现行国家标准燁炸和火灾危险环境电力泼置设计规范》GB50058的有关规定。
7应具有适宜的地质、地形和地貌条件,站址宜避免选在有重要文物或开来后对变电站有影响的矿藏地点,无法避免时，应征得有关部门的问意。
