- DL/T 1020-2019 电容式静力水准仪
【DL电力标准】 电容式静力水准仪
本网站 发布时间:
2023-05-31 14:58:32
- DL/T 1020-2019
- 现行
标准号:
DL/T 1020-2019
标准名称:
电容式静力水准仪
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1020-2019.Capacitance type liquid level transducer.

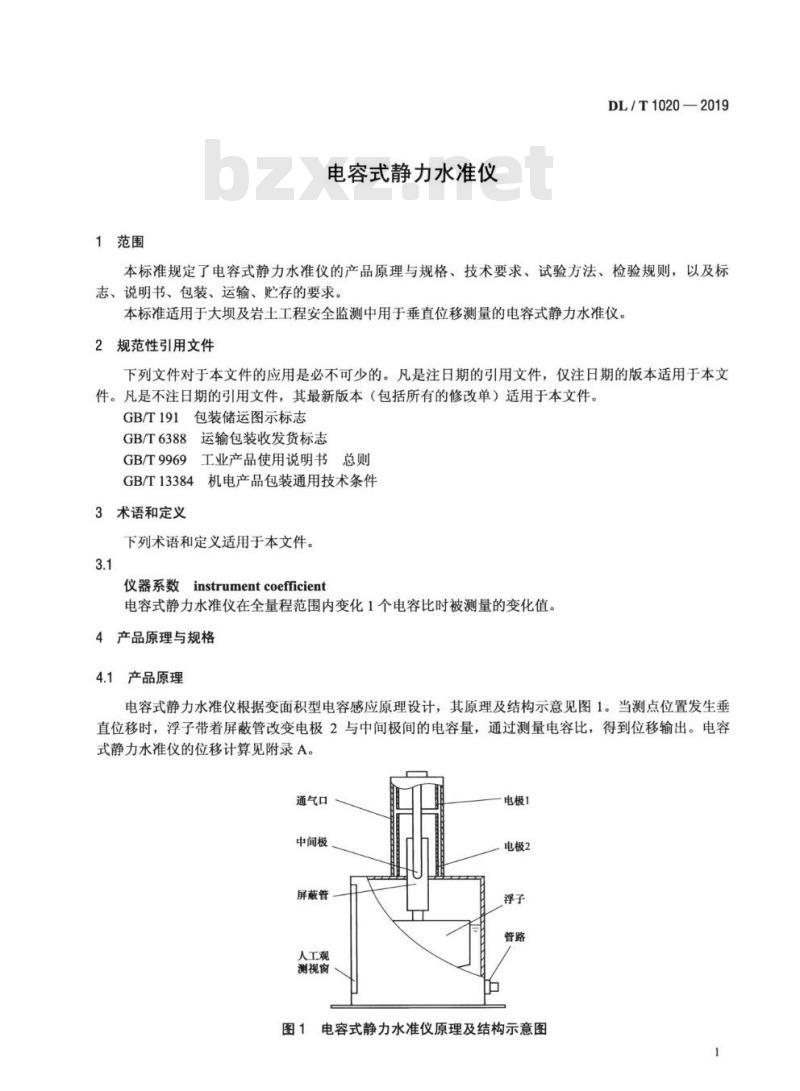

1范围
本标准规定了电容式静力水准仪的产品原理与规格、技术要求、试验方法、检验规则,以及标志、说明书、包装、运输、贮存的要求。
本标准适用于大坝及岩土工程安全监测中用于垂直位移测量的电容式静力水准仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运 图示标志
GB/T 6388运输 包装收发货标志
GB/T 9969工业产 品使用说明书总则
GB/T 13384机电产 品包装通用技术条件
3产品原理与规格
3.1产品原理
电容式静力水准仪根据变面积型电容感应原理设计,其原理及结构示意见图1。当测点位置发生垂直位移时,浮子带着屏蔽管改变电极2与中间极间的电容量,通过测量电容比,得到位移输出。电容式静力水准仪的位移计算见附录A。
1范围
本标准规定了电容式静力水准仪的产品原理与规格、技术要求、试验方法、检验规则,以及标志、说明书、包装、运输、贮存的要求。
本标准适用于大坝及岩土工程安全监测中用于垂直位移测量的电容式静力水准仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运 图示标志
GB/T 6388运输 包装收发货标志
GB/T 9969工业产 品使用说明书总则
GB/T 13384机电产 品包装通用技术条件
3产品原理与规格
3.1产品原理
电容式静力水准仪根据变面积型电容感应原理设计,其原理及结构示意见图1。当测点位置发生垂直位移时,浮子带着屏蔽管改变电极2与中间极间的电容量,通过测量电容比,得到位移输出。电容式静力水准仪的位移计算见附录A。
