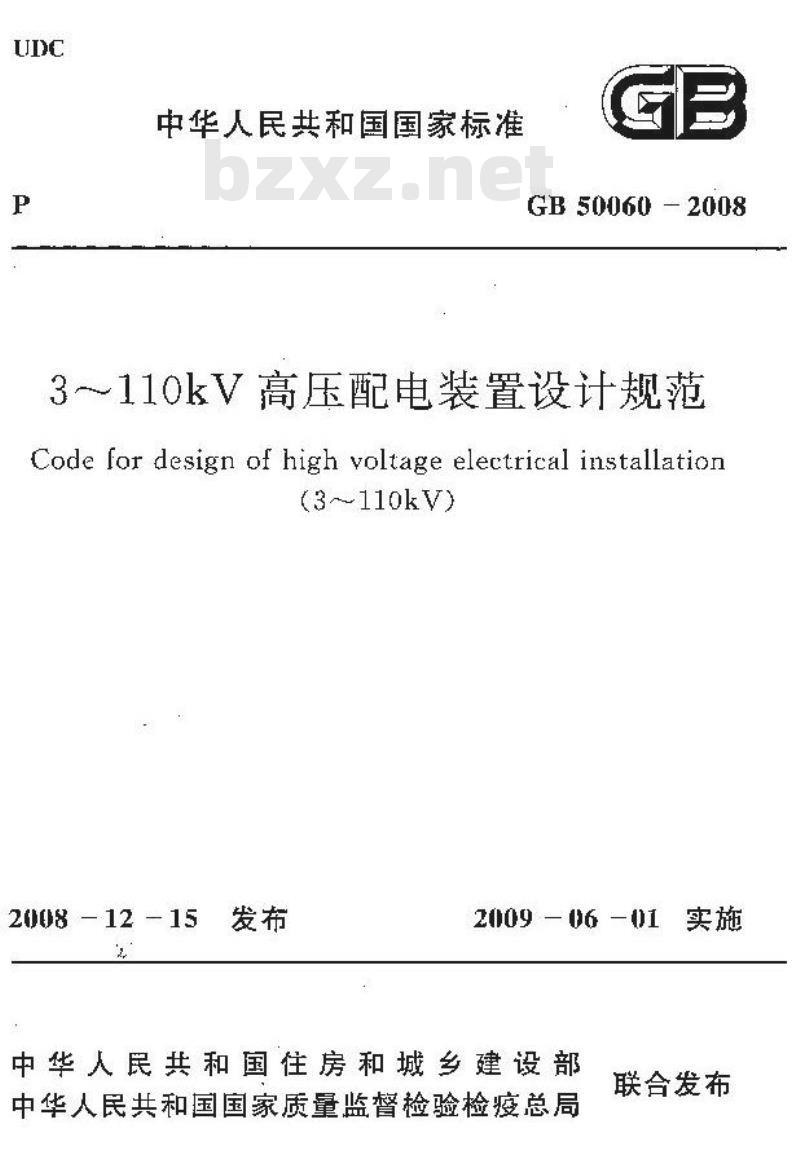

- GB 50060-2008 3~110kV高压配电装置设计规范
【GB国家标准】 3~110kV高压配电装置设计规范
本网站 发布时间:
2023-05-31 14:58:23
- GB 50060-2008
- 现行
标准号:
GB 50060-2008
标准名称:
3~110kV高压配电装置设计规范
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB 50060-2008.Cude for design ol high voltage eleclrical installation.
1总则
1.0.1 为使3~110kV高压配电装置(简称配电装置)的设计做到安全可靠技术先进、经济合理、便于检修和维护,制定GB 50060。
1.0.2 GB 50060适用于新建和扩建 3- 110kV高压配电装置工程的设计。
1.0.3 配电装置的设计,向根据电力负简性质、容量、环境条件和运行、安装、维护等要求,合理地选用设备和制定布置方案。在技术经济合理制应选用效率高、能耗小的电气设备和材料。
1.0.4 配电装置的设计应根据工程特点、规模和发展规划,做到远、近期结合,井应以近期为主.同时应适当留有扩建的余地。
1.0.5 配电装置的设计必须坚持节约用地的原则。
1.0.6 配电装置的设计除应执行本规范外,尚应符合国家现行有关标准的规定。
2一般规定
2.0.1 配电装置的布置、导体、电气设备以及架构的选择,应满足在当地环境条件下正常运行、安装检修、短路和过电压时的安全要求,并应满尼系统10--15年规划容量的要求。
2.0.2 配电装置各回路的相序排列宜一致。可按面对出线,自左至右、由远而近、从上到下的顺序,相序排列为A、B、C,对屋内硬导体及屋外母线桥应有相色标志,A、B、C相色标志应分别为黄、绿、红三色。对于扩建工程应与原有配电装置相序一致。
2.0.3 66~110kV 配电装置内的母线排列顺序,宜为靠变压器侧布置的母线为I母、靠线路侧布置的母线为II母;双层布置的配电装置内的母线排列顺序,宜为下层布置的母线为I母、上层布置的母线为II母。
2.0.4 110kV屋外敞开式配电装置不应带电检修。
2.0.5 66--110kV敞开式配电装置,母线避雷器和电压互感器宜合用一组隔高开关。
1总则
1.0.1 为使3~110kV高压配电装置(简称配电装置)的设计做到安全可靠技术先进、经济合理、便于检修和维护,制定GB 50060。
1.0.2 GB 50060适用于新建和扩建 3- 110kV高压配电装置工程的设计。
1.0.3 配电装置的设计,向根据电力负简性质、容量、环境条件和运行、安装、维护等要求,合理地选用设备和制定布置方案。在技术经济合理制应选用效率高、能耗小的电气设备和材料。
1.0.4 配电装置的设计应根据工程特点、规模和发展规划,做到远、近期结合,井应以近期为主.同时应适当留有扩建的余地。
1.0.5 配电装置的设计必须坚持节约用地的原则。
1.0.6 配电装置的设计除应执行本规范外,尚应符合国家现行有关标准的规定。
2一般规定
2.0.1 配电装置的布置、导体、电气设备以及架构的选择,应满足在当地环境条件下正常运行、安装检修、短路和过电压时的安全要求,并应满尼系统10--15年规划容量的要求。
2.0.2 配电装置各回路的相序排列宜一致。可按面对出线,自左至右、由远而近、从上到下的顺序,相序排列为A、B、C,对屋内硬导体及屋外母线桥应有相色标志,A、B、C相色标志应分别为黄、绿、红三色。对于扩建工程应与原有配电装置相序一致。
2.0.3 66~110kV 配电装置内的母线排列顺序,宜为靠变压器侧布置的母线为I母、靠线路侧布置的母线为II母;双层布置的配电装置内的母线排列顺序,宜为下层布置的母线为I母、上层布置的母线为II母。
2.0.4 110kV屋外敞开式配电装置不应带电检修。
2.0.5 66--110kV敞开式配电装置,母线避雷器和电压互感器宜合用一组隔高开关。
