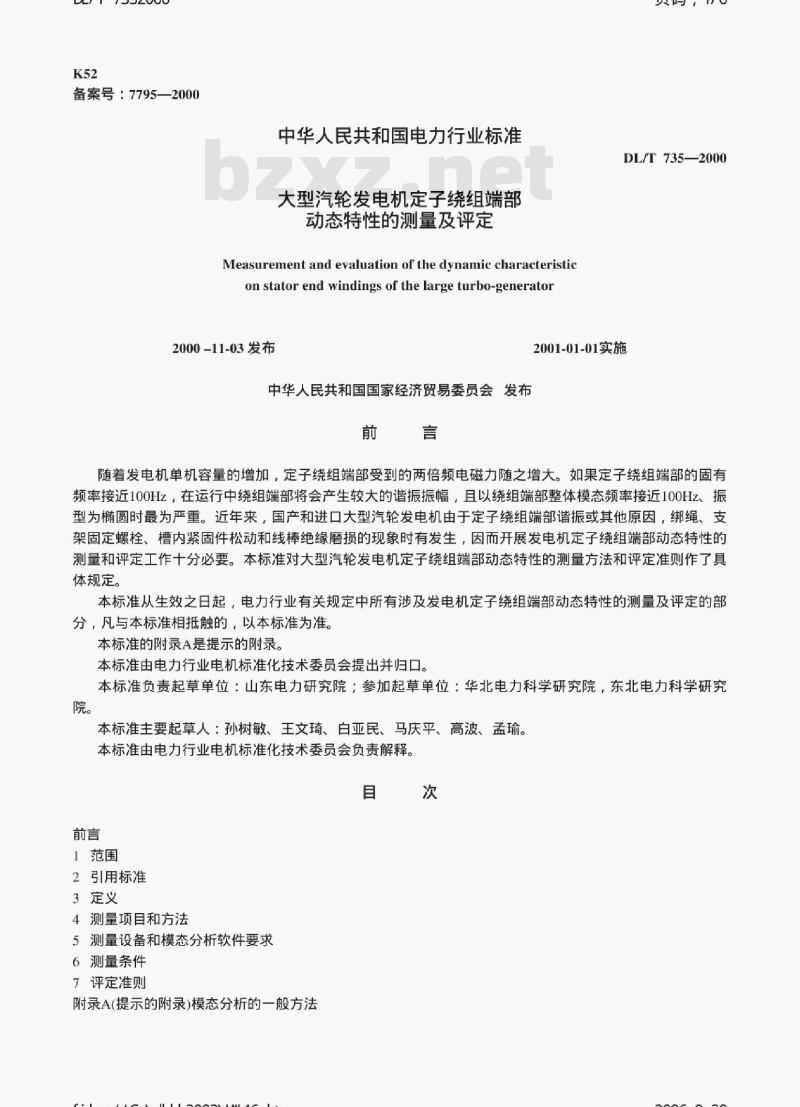

【DL电力标准】 大型汽轮发电机定子绕组端部动态特性的测量及评定

DL/T 735-2000.Measurement and evaluation of the dynamic characteristic
on stator end windings of the large turbo-generator.

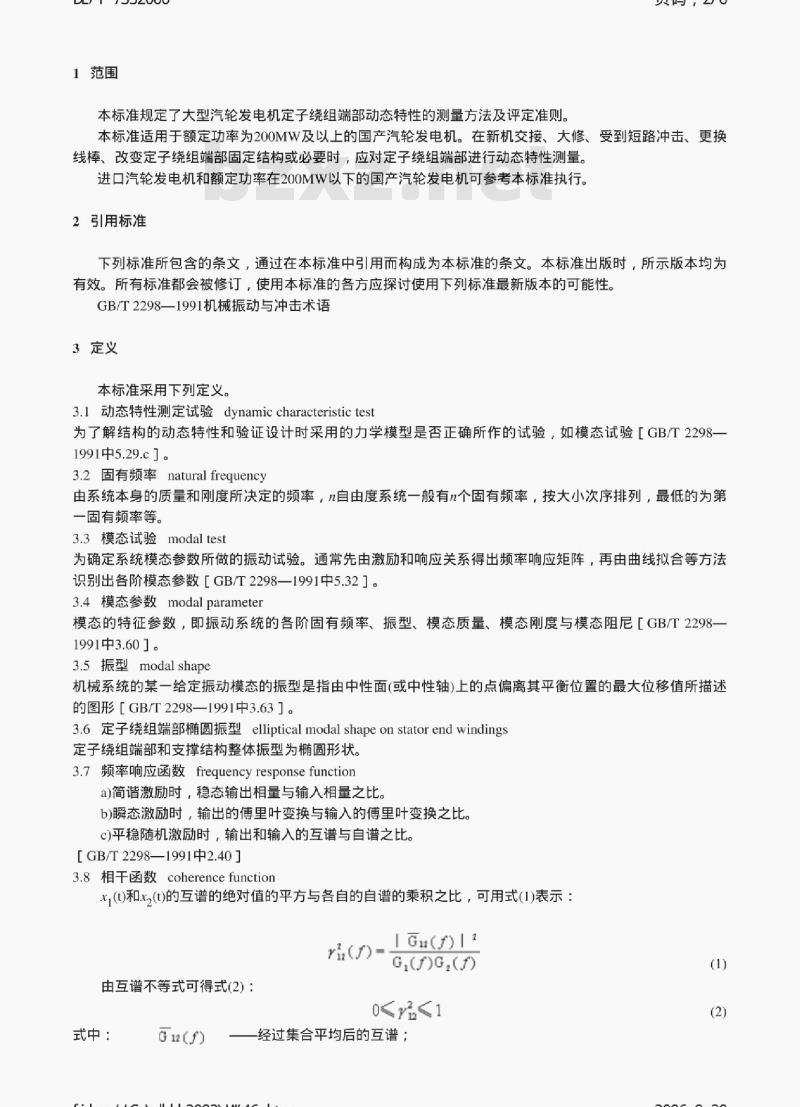

1范围
本标准规定了大型汽轮发电机定子绕组端部动态特性的测量方法及评定准则。
本标准适用于额定功率为200MW及以上的国产汽轮发电机。在新机交接、大修、受到短路冲击、更换线棒、改变定子绕组端部固定结构或必要时，应对定子绕组端部进行动态特性测量。
进口汽轮发电机和额定功率在200MW以下的国产汽轮发电机可参考本标准执行。
2定义
本标准采用下列定义。
2.1动态特性测定试验dynamic characteristic test
为了解结构的动态特性和验证设计时采用的力学模型是否正确所作的试验,如模态试验[GB/T2298-1991中5.29.c ]。
2.2固有频率natural frequency
由系统本身的质量和刚度所决定的频率, n自由度系统- -般有n个固有频率,按大小次序排列,最低的为第一固有频率等。
2.3模态试验modal test
为确定系统模态参数所做的振动试验。通常先由激励和响应关系得出频率响应矩阵,再由曲线拟合等方法识别出各阶模态参数[ GB/T 2298- 1991中5.32]。
