【GB国家标准】 钛及钛合金加工产品超声检验方法

标准号：GB/T 5193-2020
标准名称：钛及钛合金加工产品超声检验方法
英文名称：Method of ultrasonic inspection for wrought titanium and titanium alloy products
标准格式：PDF
发布时间：2020-03-06
实施时间：2021-02-01
标准大小：464K

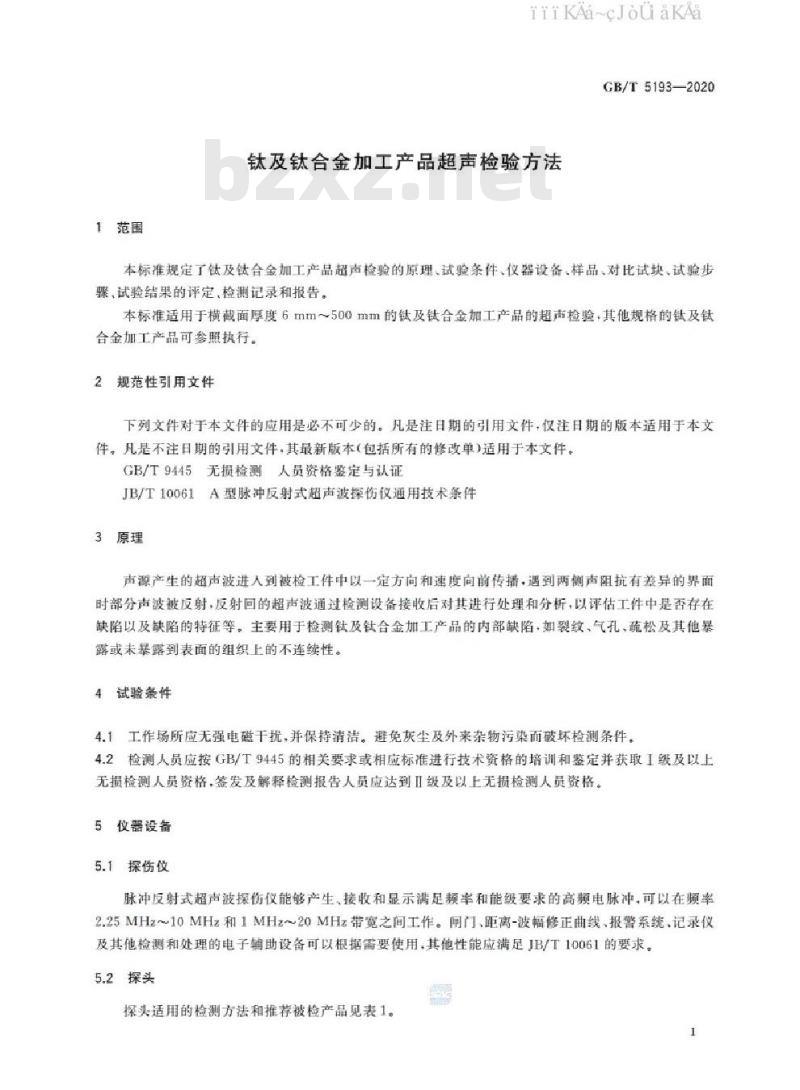

标准介绍：1范围
本标准规定了钛及钛合金加工产品超声检验的原理、试验条件、仪器设备、样品、对比试块、试验步骤、试验结果的评定、检测记录和报告。
本标准适用于横截面厚度6mm~500mm的钛及钛合金加工产品的超声檢验，其他规格的钛及钛合金加工产品可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T9445无损检测 人员资格鉴定与认证
JB/T10061A型脉冲反射式超声波探伤仪通用技术条件
3原理
声源产生的超声波进入到被检工件中以一定方向和速度向前传播，遇到两侧声阻抗有差异的界面时部分市波被反射，反射回的超声波通过检测设备接收后对其进行处理和分析，以评估工件中是否存在缺陷以及缺陷的特征等。主要用于检测钛及钛合金加工产品的内部缺陷，如裂纹、气孔、疏松及其他暴露或未暴露到表面的组织上的不连续性。
