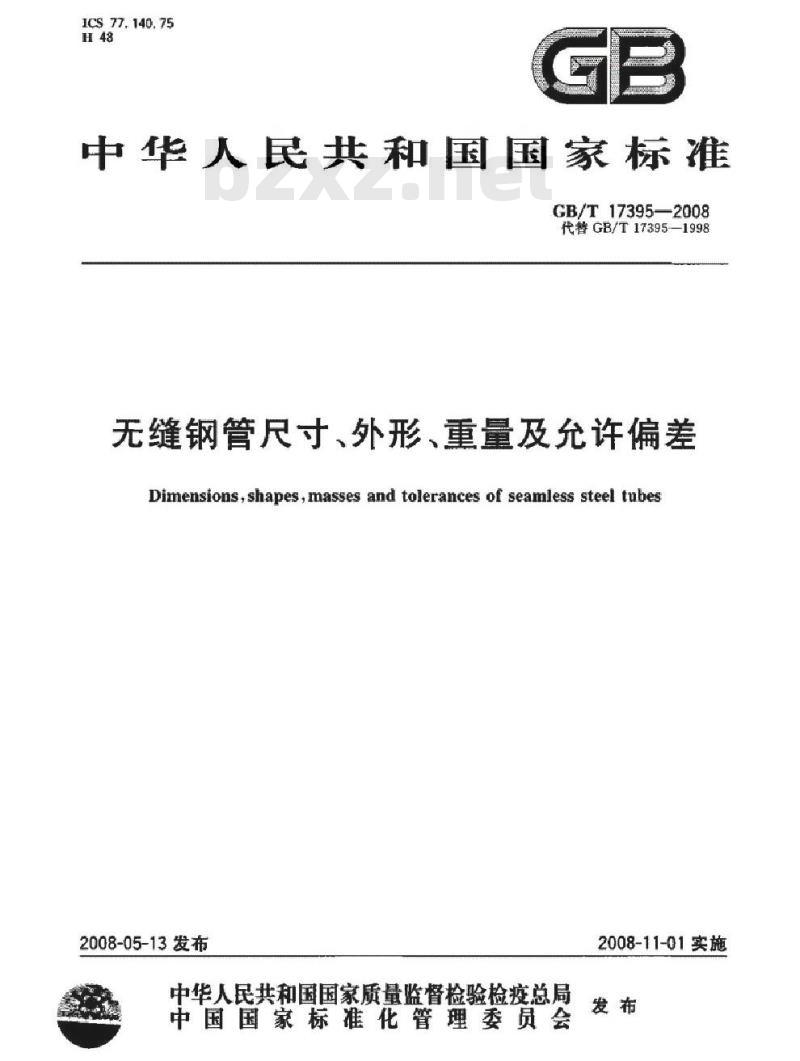

【GB国家标准】 无缝钢管尺寸外形重量及允许偏差

标准号：GB/T 17395-2008
标准名称：无缝钢管尺寸外形重量及允许偏差
英文名称：Dimensions, shapes, masses and tolerances of seamless steel tubes
标准格式：PDF
发布时间：2008-05-13
实施时间：2008-11-01
标准大小：1.85

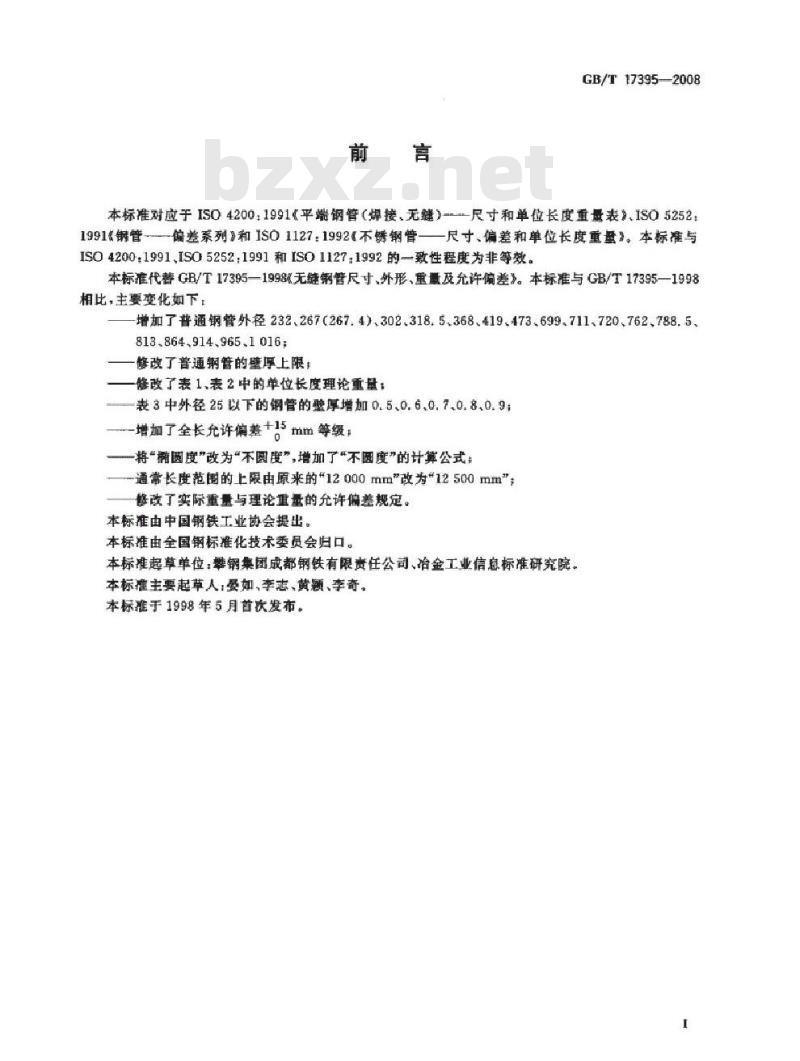

标准介绍：本标准对应于IsO4200:1991《平端钢管(焊接、无缝)—尺寸和单位长度重量表)、IsO5252:
199《钢管偏差系列》和IsO1127:1992《不锈钢管——尺寸、偏差和单位长度重量》。本标准与
IsO4200:1991、ISO5252:1991和Iso1127:1992的一致性程度为非等效
本标准代替GB/T17395-1998无缝钢管尺寸外形、重量及允许偏差》。本标准与GB/T173951998相比，主要变化如下：
增加了普通钢管外径232、267(267.4)、302、318.5、368、419、473、699、m1、720、762、788.5813、864、914965、1016;
修改了普通钢管的壁厚上限
修改了表1表2中的单位长度理论重量；
表3中外径25以下的钢管的壁厚增加0.5、0.6、0.7、0.8、0.9;
等级
增加了全长允许偏差
将“椭圆度”改为“不圆度”，增加了“不圆度”的计算公式；
通常长度范图的上限由原来的“12000mm”改为“12500mm”；
修改了实际重量与理论重量的允许偏差规定
本标准由中国钢铁工业协会提出
本标准由全国钢标准化技术委员会归口。
本标准起草单位：攀钢集团成都钢铁有限责任公司、冶金工业信息标准研究院。
本标准主要起草人：晏如李志、黄颖、李奇

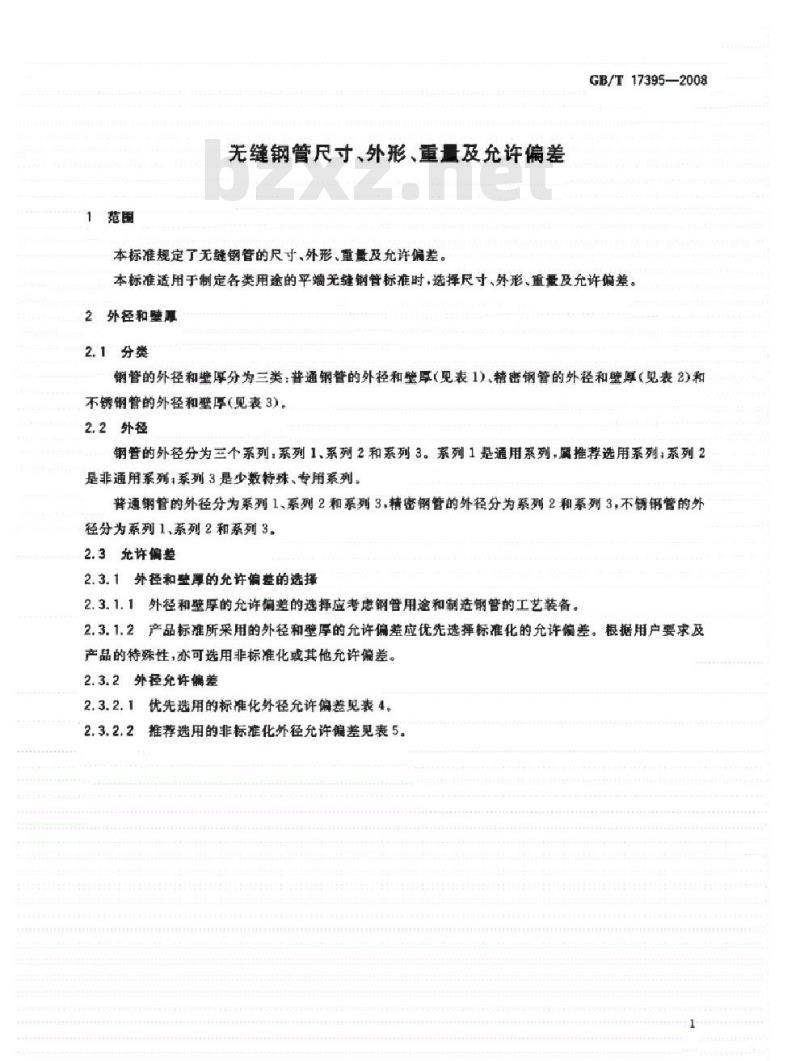

本标准于1998年5月首次发布 本标准规定了无缝钢管的尺寸、外形、重量及允许偏差。
本标准适用于制定各类用途的平端无缝钢管标准时，选择尺寸、外形、重量及允许偏差。
2外径和壁厚
2.1分类

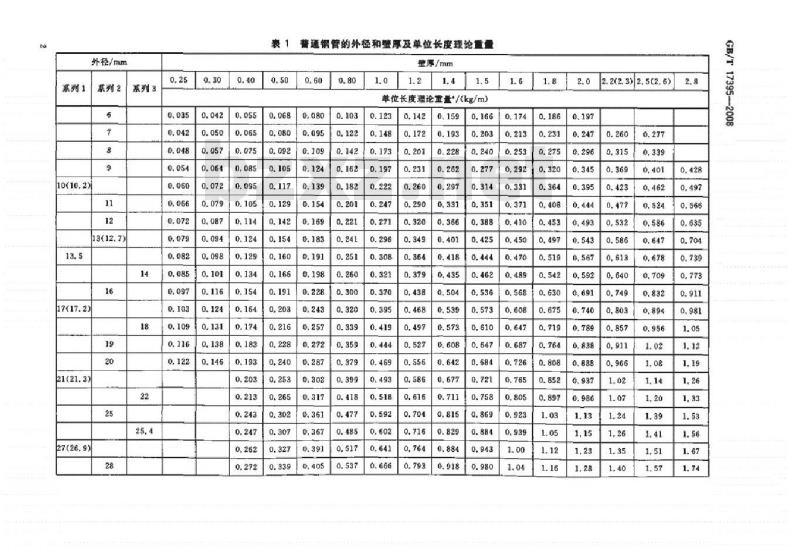

钢管的外径和壁厚分为三类：普通钢管的外径和壁厚(见表1)、精密钢管的外径和壁厚(见表2)和不锈钢管的外径和壁厚(见表3)
2.2外径
钢管的外径分为三个系列：系列1、系列2和系列3。系列1是通用系列，属推荐选用系列；系列2是非通用系列；系列3是少数特殊、专用系列。
普通钢管的外径分为系列1、系列2和系列3,精密钢管的外径分为系列2和系列3不锈钢管的外径分为系列1、系列2和系列3
