【国家标准】 移动式消防排烟机

ICS13.220,10

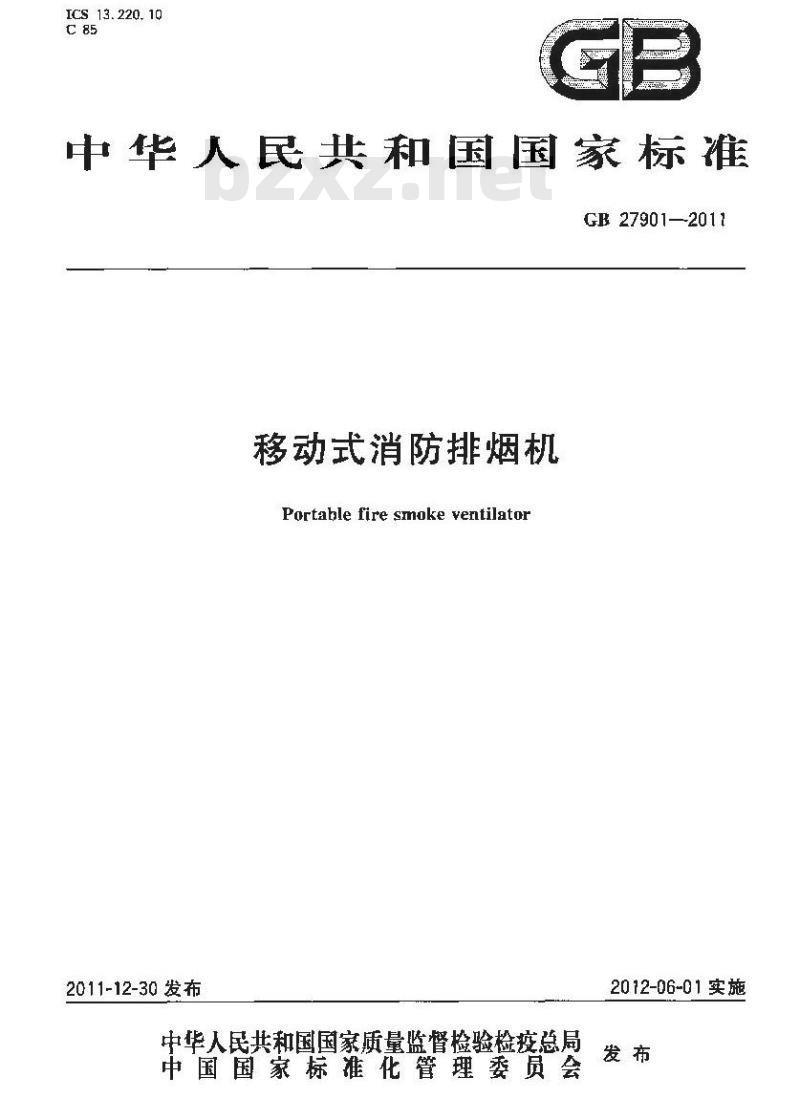

中华人民共和国国家标准
GB 27901—2011
移动式消防排烟机
Portable fire smoke ventilator2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-06-01实施

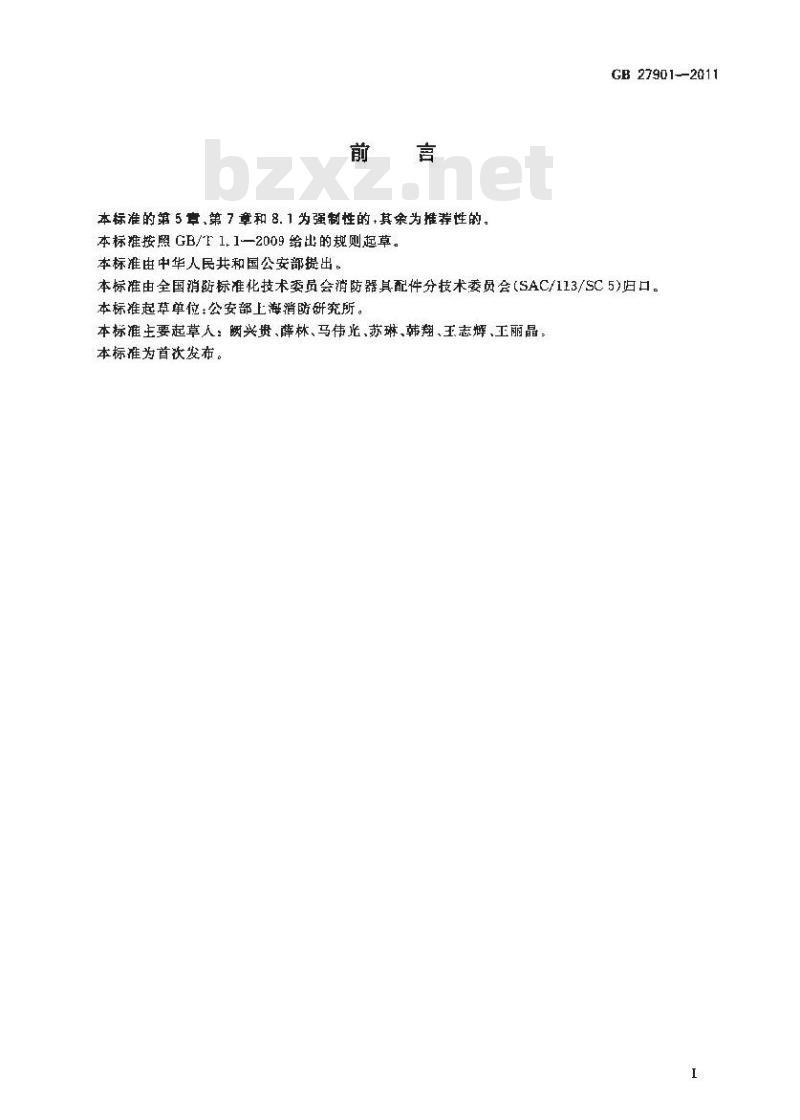

本标准的第 5 章,第 7 章和 8. 1 为强制性的+其余为推荐性的。本标推按照GB/F 1,1—2009给出的规则起草。本标准由中华人民共和国公安部提出。GB 27901-2011
本标准由全国销防标准化技术委员会消防器其配件分技术委员会(SAC/113/SC5)归口。本标准起草单莅公安部海消防研究所本标准主要起草人：阙兴贵、薛林、马伟北、苏琳、韩翔、王志辉、工丽晶。本标准为首欲发布。
TTKONKACA

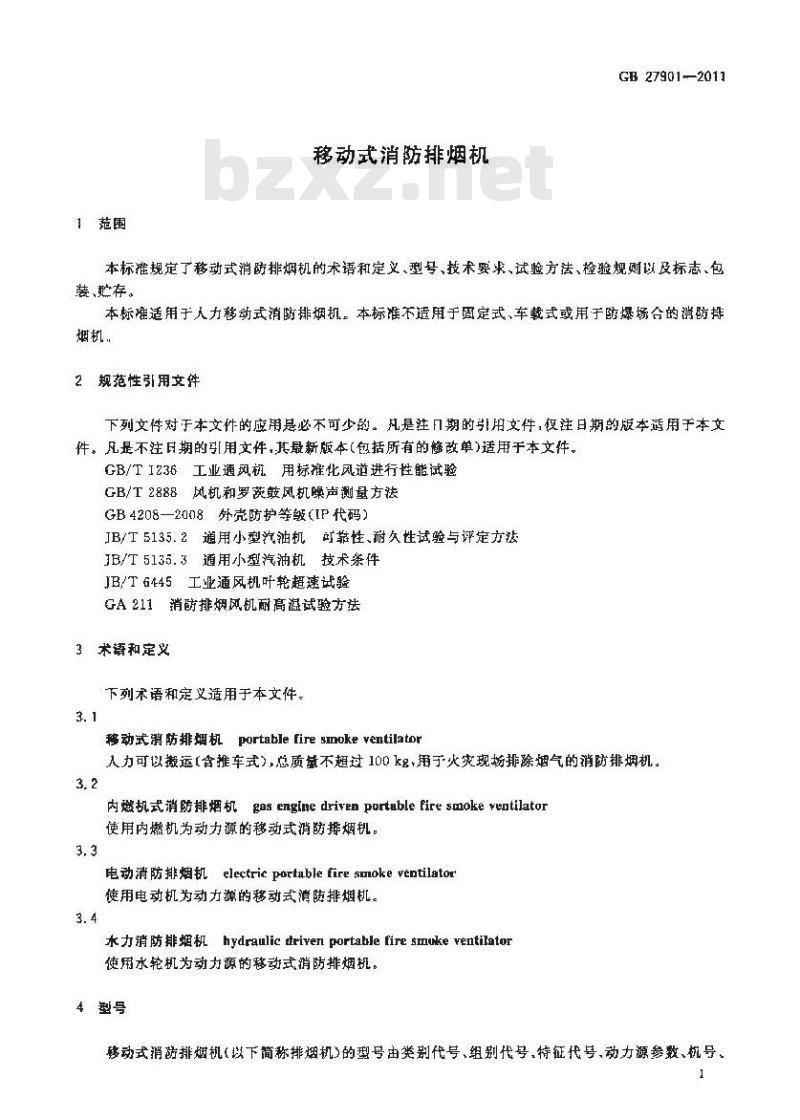

1范围
移动式消防排烟机
GB 27901-2011
本标准规定了移动式消防排烟机的术语和定义、型号、技术要求、试验方法、检验规则以及标志、包装、琬存。
本标准适用于人力移动式消防排烟机。本标催不造用于固定式，车载式或用于随爆场合的消防排烟机.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用女件，仅注日期的版本适用于本文件。凡是不注期的引用文件，其最新版本包括所有的够改单）适用于本文件。CB/TI236工业通风用标准化风道进行性能试验GB/T 2888风机和罗茨敏风机噪声测量方法GB4208—2008外壳防护等级（IF代码）JB/T5135.2通用小型汽油机可菲性、附久性试验与评定方张JB/T5135.3通用小型汽油机技术条件JB/T6t45工业通风机叶轮超速试验GA211消防排烟风机耐高试验方法3术语和定义
下列术语和定义适用于本文件。3.1
portable fire smoke ventilator移动式消防排烟机
人力可以凝运【食推车式），总质量不超过100k号，用于火灾现场排除烟气的消防排烟机。3.2
内燃机式消防排烟机gas engine driven portable fire smoke ventilator使用内燃机为动力源的移动式消防拜烟机。3.3
电动消防排烟机electric portable fire sinoke ventilator使用电动机为动力源的移动式消防排烟机，3. 4
水力消防排烟机hydraulicdriyenportahlefiresmkeventilator使用水轮机为动力源的移动式消防排烟机。4型号
移动式消防排烟机（以下简称排烟机)的型号由类别代号、组别代号，特征代号、动力源参数、机导、1
TTTKAONTKACA
GB 27901-2011

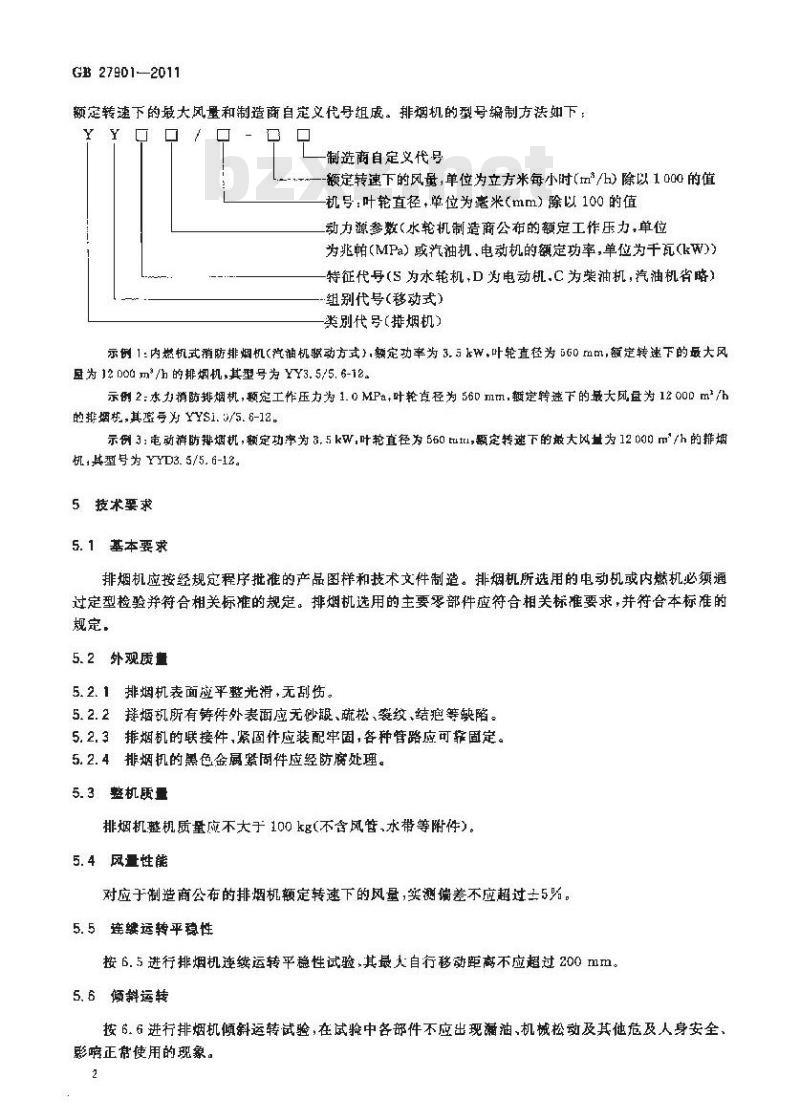

额定转速下的最大风量和制造商自定义代导组成。排烟机的型号编制方法如下：口
制造商自定义代号
额定转速下的风量，单位为立方米每小时(m/h)除以1 000的值机号:叶轮直径，单位为毫米(mm）除以100 的值动力源参数（水轮机制造商公布的额定工作压力，单位为兆帕(MPa）或汽油机电动机的额定功率，单位为干瓦(kW))特征代号(S为水轮机,D为电动机.C为柴油机汽油机省略）组别代号（移动式）
美别代号（排烟机）
示例1:内燃机式消防排烟机(汽油机驱动方式），额定功率为3.与kW、叶轮直径为550mm，额定转速下的最大风显为12 000 m*/h的排烟机,其型号为YY3. 5/5. 6-12。示例2:水力消防排烟机，额定工作压力为1.0MPa，叶轮真径为56D1m，额定转速下的最大风盘为12000m/h的排烟势，其密号为YYS1.5/5.6-12。示例3电动防排烟机，额定功率为3.5kW,叶轮直径为560tutt1,题定转迹下的最大风为1200Dm/h的排机;其型号为 YYD3. 5/5. 6-12。5技术要求
5. 1基本要求
排烟机应按经规定程序批准的产品图样和技术文件制造。排烟机所选用的电动机或内燃机必须过定型检验并符合相关标准的规定。排烟机选用的主要零部件应符合相关标准要求，并符合本标准的规定，
5.2外观质量
5.2.1排烟机表面应平整光滑，无刮伤。5.2.2拜烟机所有铸件外表面应无砂龈、疏松、囊纹、结疤等缺陷。5.2.3排烟机的联接件,紧固件应装配牢固，各种管路应可靠固定。5.2.4排烟机的黑色金属紫固件应经防腐处理。5.3整机质量
排烟机整机质量应不大于100kg(不含风管，水带等附件）。5. 4 风量性能
对应于制造商公布的排烟机额定转速下的风量，实测偏差不应超过主5%。5.5连续运转平稳性
按6.5进行排烟机逆续运转平稳性试验，其最人自行移动距离不应超过200mm.5.6倾斜运转
按6.6进行排烟机倾斜运转试验，在试验中各部件不应出现油，机械松动及其他危及人身安全，影响正常使用的现象。
TTTKANYKACA此内容来自标准下载网

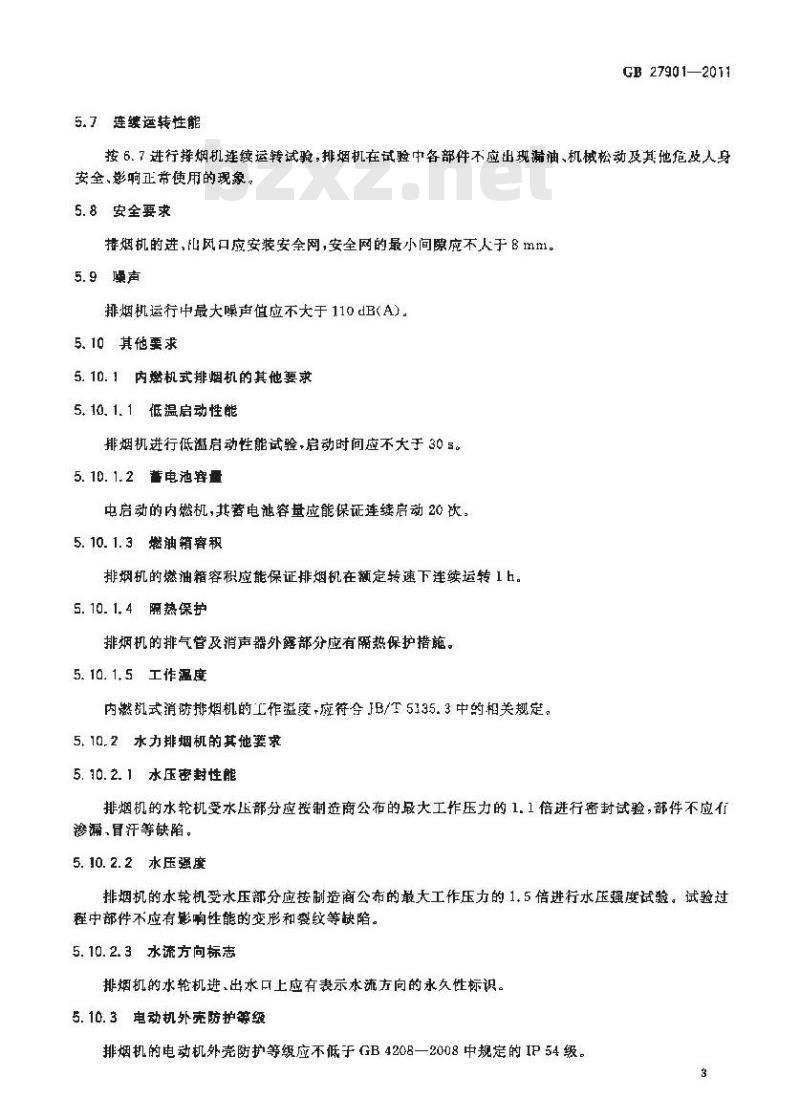

5.7连续运转性能
GB 27901—2011
按6.7进行排烟机连续运转试验，排烟机在试验中各部件不应出现油、机械松动及其地危及人安全、影响正常使用的现象。
5.8安全要求
持烟机的进，出风口应安装安全网，安全网的最小间隙鹿不人于8mm。5.9噪声
排烟机运行中最大噪声值应不大于110dB（A）5.10其他要求
5.10.1内燃机式排烟机的其他要求5.10.1.1低温启动性能
排烟机进行低温启动性能试验，启动时间应不大于30s。5. 10. 1.2 蓄电池容量
中启动的内燃机，其蓄电池容量应能保证连续启动20次，5.10.1.3燃油箱客积
排烟机的燃油箱容积应能保证排烟机在额定转速下连续运转1h。5.10.1.4隔热保护
排烟机的排气管及消声器外露部分应有隔热保护措施。5.10.1.5工作温度
内激机式消防排烟机的工作温度-麻符令JB/T 5135.3中的相关规定。5, 10, 2水力排烟机的其他要求5. 10. 2. 1水压密封性能
排烟机的水轮机受水压部分应按制造商公布的最大工作压力的1.1倍进行密封试验，部件不应行渗漏、冒汗等缺陷。
5. 10. 2. 2水压强度
排烟机的水轮机受水压部分应按制造商公布的最大工作压力的1.5倍进行水压强度试验。试验过程中部件不应有影响性能的变形和裂纹等缺陷。5.10.2.3水流方向标志
排烟机的水轮机进，出水口上应有表示水流方向的永久性标识。5.10. 3电动机外充防护等级
排烟机的电动机外壳防护等级应不低于GB4208一2008中规定的IP54级。3
TTTKAONT KACA
CB27901—2011
5.10.4排烟机叶轮
排烟机的叶轮应进行超速性能试验，其超速性能成符合JB/T6445的规定。5.10.5推车式排烟机车架和行驶性能5.10.5.1车架组件
推车式排烟机车架组件应具有固定和运载排烟机所有部件和零件的功能。5. 10.5.2行驶性能
5.10.5.2. 1推车式排烟机应能让一人容易地在水平地面上和在有 2%坡度的坡面上推行或拉行。5.10.5.2.2推车式非烟机以竖直位置存故时，该车案应能靠自身的支撑稳固地竖立在地面上，当从竖直的位暨倾斜10时，应能靠自重返回其原位置。推车式排烟机从竖直存放位景倾斜到推行或拉行位凭时，施妞在手把上的打不应大子400N。推车式排烟机以斜躺位置存放时，以斜躺的存救莅置拍起到推行或拉行位置，施加在手把上的力也不应大于400N，5.10.5.2.3推车式排烟机的行驶机构应有足够的通过性能，在推行或拉行过程中的最低位置（除轮子外）与地面间的间距不应小于100mm。5.10.5.2.4推车式排烟机在经受6.11规定的各项试验厉险符合下列要求：a）推车式排烟机应能正常上作，并符合5.5的要求；b）如车轮、轴和推车的配件出现摄坏，其摄坏程度不应影响一人正常移动推车式排烟机；c）推车式排烟机不应有焊链开裂：d）电动排烟机的车载蓄电池不应有移位现象。5.10.6耐高温性能
水方消防排烟风机.电动销防排烟机应在不低于150它气流遮过时连续运转60min无异常现象。6试验方法
6.1外观质量及标志检查
外规质量及标志检查采用目测法及使用通用量具测量，判断检查结果是否分别符合5.2.5.10.2.3名.1的规定。
6.2安全要求和隔热保护检查
安全要求及隔热保护应采用目测法及使用通用直具测量，判断检查结果是否符合5.吕、5.10.1.4的规定。
6.3整机质量检查
使用磅秤或电子秤释量排烟机整机质量（内燃机式排烟机应加满燃油），判断检查结果是否符合5.1、5.3的规定。
6.4风量性能试验
排烟机风量性能试验应按GB/T1236的规定进行，判断试验结巢是否符合5.4的规定。4
TTTKAONTKACA
6.5运转平穗性试验
GB 27901—2011
在室温条件下，椅排烟机按使用状态故置在平整的水混地面上，启动排烟机，使其在额定转速下最小仰角时连续运转20min，判断试验结果是否符合5.5的规定。6.6倾斜运转试验
在室温条件下，将排烟机分别放置在前、后,左，右各倾斜15的平面上，可用外力固定排烟机,启动排烟机，便其在辆定转速下连续运转20nin，判断试验结果是否符合5.6的规定。6.7连续运转性能试验
在室温条件下，将排烟机按使用状态放置在平整地面上，启动排烟机，俊其在额定转速下运转8h整个运转不随间断，判断试验结巢是否符合5.7的规定。6.8噪声测量试验
赚声试验按 GB/T 2%88的相关规定行,判断试验结果是否符合 5,9 的规定。6.9内燃机式排烟机检查
6.9.1低温启动试验
将排烟机放受在一5 C的试验环境中 24 h,取出后,在2 min 内启动排烟机,判断试验结果是否符台5.10.1.1 的规定。
6.9.2电池容置检查
在室温条件下，将排烟机按使用状态放置在平整地面上，启动排烟机，使其至急速运转状态后熄火，连续进行20玖,判断试验结巢是否符合5,10.1.2的规定。6.9.3燃油箱窖积检查
在室温条件下，将排烟机按接懂用状态放置在平整地面上，将燃油箱加满燃油，启动排烟机，使其在额定转速下连续运转，断试验结果是否符合5.10.1.3的规定6.9. 4工作温度试验
工作温度试验按3B/T5135.2的相关规定进行，判断试验结果是否符合5.10.1.5的规定。6.10水力排烟机检查
6.10.1水压密封试验
封闭出水口，由进水口缓慢增加水压至制造商提供的最人工作压力的1，1倍（升压速率应不无于1.2MPa/min)，保持3min，判断试验结果是否符合5，10,2.1的规定，6.10.2水压强度试验
封闭出水口,由进水口缓慢增加水压至制造商提供的最大工作压力的1.5倍（升压速率应不大于1.2 MPa/min),保持 3min，判断试验结果是否符合5.I0.2.2的规定。6.10.3排烟机叶轮超速试瑕
排烟机叶轮超速试验按JB/T6115的规定进行，判断试验结果是否符合5.10.4的规定，GR 279012011
6.11行驶性能试验
将推车式排烟机按以下步骤进行各项试验：a）以 8km/h～13 km/h的速率,在粗的路面上推行或拉行 8kn;b）将推车式排烟机从300mm高的乎台上以轮子着地跌落于水泥地板上3砍c）推倒推车式排烟机，并以保险杆或推把着地。判断试验结果是否符合5.10.5.2.4的规定6、12耐高温性能试验
水力消防排烟风机、电动消防排烟机耐高温性能试验按GA211的相关规定进行，判断试验结果是否符合5.10.6的规定。
7检验规则
7.1检验类别
产品检验分出厂检验和型式检验。7.2 出厂检验
7.2.1排烟机应经工厂检验部门逐台检验合格方可出厂。7. 2. 2 出厂检验按 5. 2,5. 5,5. 8,5. 9,5. 10. 1. 4 和 5. 10. 2. 1 的规定进行,7.2.3所检项目全部符合本标准的规定为合格。7.3型式检验
下列情况之一时.应进行型式检验：7.3.1
新产品投产或老产品转厂生产时；b)
产品的结构材料、关键零部件、生产工艺等有较大改变，可能影响产品的质量时；c
正常连续生产满三年时：
d）产品停产一年以上，恢复生产时；e
出厂检验结果与上欲型式检验结果有轻大差异时：发生重大质量事故时；
量监督机构依法提出型式检验要求时。型式检验的样机应从出厂检验合格的产品中随机抽取1台，抽样基数不应少于10台。7.3.2
7.3.3型式赖验的项目为本标准规定的全部项目。7、3.4所检项目全部符合本标准的规定，方为合格。B标志、包装、贮存
8.1标患
名.1.1在排烟机外表明显部位设置标牌。标牌.上应有如下内容：a）排烟机名称,型号；
排烟机的额定转速、额定风量；b)
动力源型号、额楚功率（水轮机为额定工作压力和工作压力范围）、内燃机使用燃料种类：6
d排焕机使用环境温度范围
制造商、出厂编号或出厂吕期；执行标准编号。
GB 27901—2011
2在排卿机外壳明显位应有永久性气流方向标识。水力排烟机水轮机上应有永久性水流方间8. 1. 2
标识。
排烟机出厂应配齐下列技术文件并妥善包装：8.2. 1
产品合格证：
产品中文使用说期书；
工具、附清单；
d）质量保修卡。
排烟机外蘑镀铬件应涂润滑脂
3水轮机包装前应放尽余水，燃油箱不得有余油，断开蓄电池正、负极接头。8. 2. 3
8.2.4排烟机包装箱上应有防水、防燃标志。B存
排烟机贮存时，应放尽燃油和水，断开蓄电池正、负极接头，存放在通风干燥室内，
