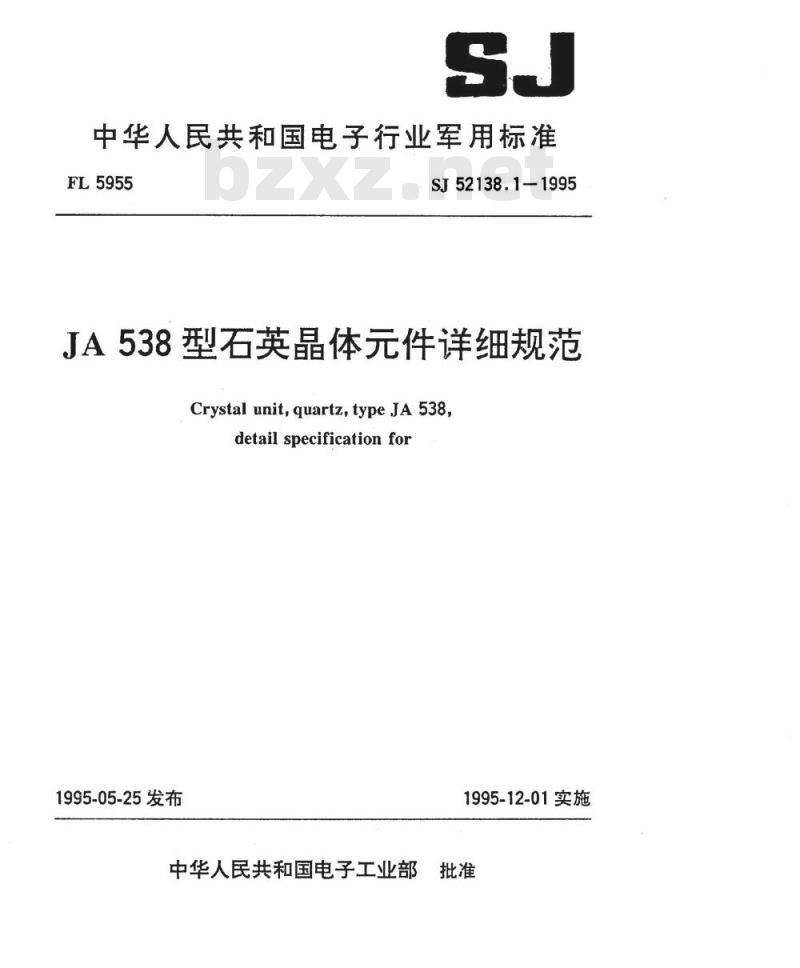

中华人民共和国电子行业军用标准FL5955
SJ52138.1-1995
JA538型石英晶体元件详细规范
Crystalunitquartz,typeJA538
detail specification for
1995-05-25发布
1995-12-01实施
中华人民共和国电子工业部批准定。

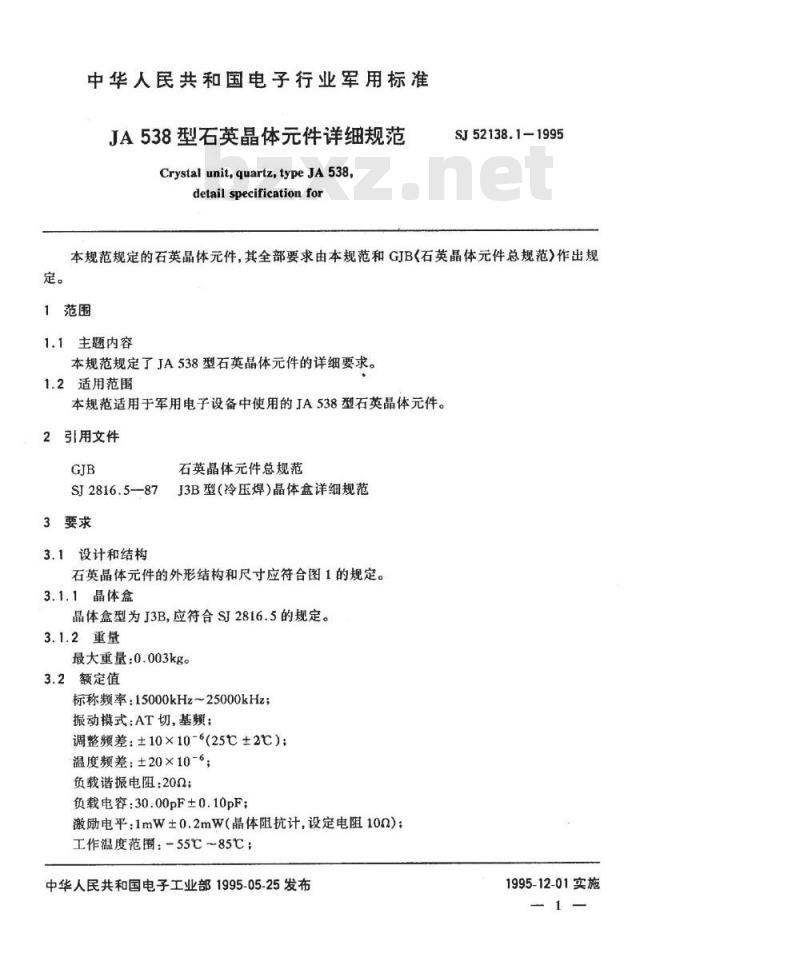

中华人民共和国电子行业军用标准JA538型石英晶体元件详细规范
Crystal unit,quartz, type JA 538,detail specification for
SJ52138.1-1995免费标准bzxz.net
本规范规定的石英晶体元件,其全部要求由本规范和GJB《石英晶体元件总规范作出规1范围
1.1主题内容
本规范规定了JA538型石英晶体元件的详细要求。1.2适用范围
本规范适用于军用电子设备中使用的JA538型石英晶体元件。2引用文件
SJ2816.5—87
3要求
3.1设计和结构
石英晶体元件总规范
J3B型(冷压焊)晶体盒详细规范

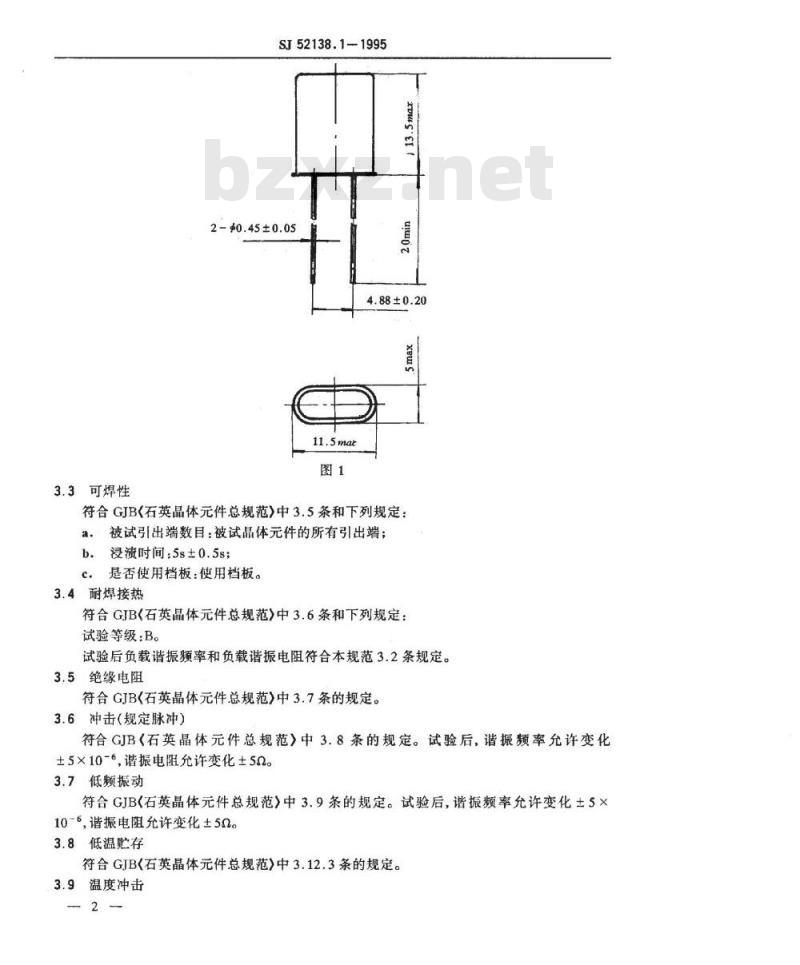

石英晶体元件的外形结构和尺寸应符合图1的规定。3.1.1晶体盒
晶体盒型为J3B,应符合SJ2816.5的规定。3.1.2重量
最大重量:0.003kg。
3.2额定值
标称频率:15000kHz~25000kHz;振动模式:AT切,基频;
调整频差:±10×10-6(25℃±2);温度频差:±20×10-6;
负载谐振电阻:20Q;
负载电容:30.00pF±0.10pF;
激励电平:1mW土0.2mW(晶体阻抗计,设定电阻102);工作温度范围:-55℃~85℃:
中华人民共和国电子工业部1995-05-25发布1995-12-01实施
3.3可焊性
SJ52138.1-1995
2-$0.45±0.05
4.88±0.20
符合GJB<石英品体元件总规范》中3.5条和下列规定:被试引出端数目:被试晶体元件的所有引出端;a.
b.没渍时间:5s±0.5s;
c.是否使用档板:使用档板。
3.4耐焊接热
符合GJB(石英晶体元件总规范》中3.6条和下列规定:试验等级:B。
试验后负载谐振频率和负载谐振电阻符合本规范3.2条规定。3.5绝缘电阻
符合GJB(石英晶体元件总规范)中3.7条的规定。3.6冲击(规定脉冲)
符合GJB(石英晶体元件总规范》中3.8条的规定。试验后,谐振频率允许变化±5×10-6,谐振电阻允许变化±50。3.7低频振动
符合GJB(石英晶体元件总规范)中3.9条的规定。试验后,谐振频率允许变化±5×10-6,谐振电阻允许变化±50。3.8低温贮存
符合GJB(石英晶体元件总规范)中3.12.3条的规定。3.9温度冲击
SJ52138.11995

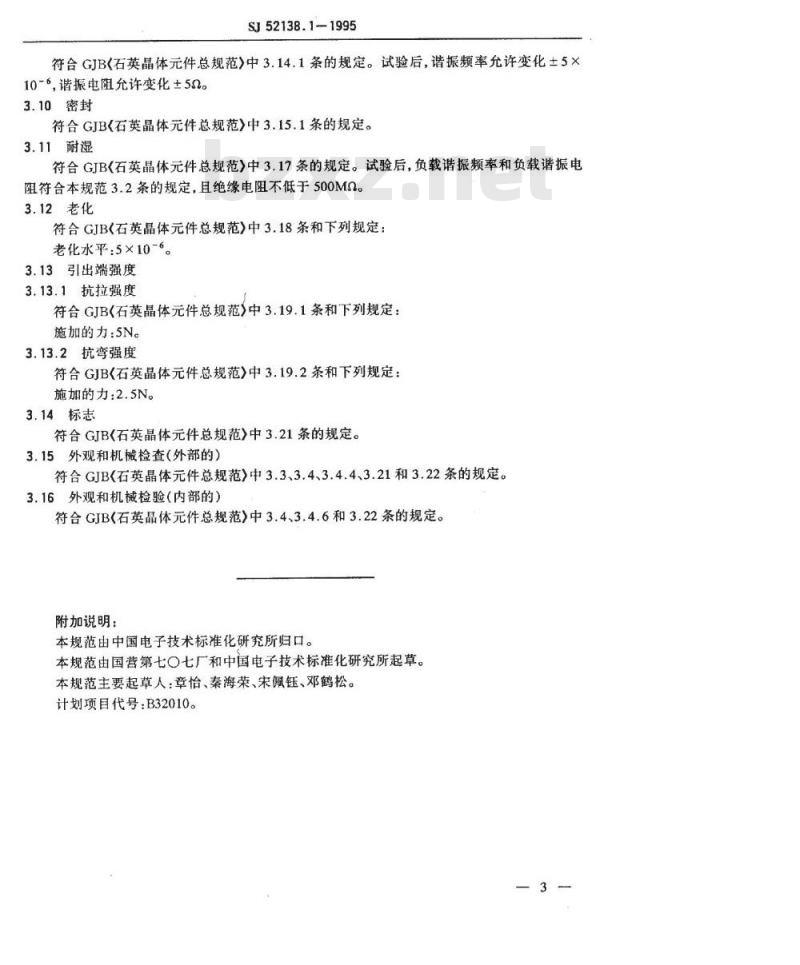

符合GJB《石英晶体元件总规范》中3.14.1条的规定。试验后,谐振频率允许变化±5×10-6,谐振电阻充许变化±50。3.10密封
符合GJB<石英晶体元件总规范》中3.15.1条的规定。3.11耐湿
符合GJB<石英晶体元件总规范》中3.17条的规定。试验后,负载谐振频率和负载谐振电阻符合本规范3.2条的规定,且绝缘电阻不低于500MQ。3.12老化
符合GJB(石英晶体元件总规范)中3.18条和下列规定:老化水平:5×10-6。
3.13引出端强度
3.13.1抗拉强度
符合GJB(石英晶体元件总规范》中3.19.1条和下列规定:施加的力:5N。
3.13.2抗弯强度
符合GJB《石英晶体元件总规范》中3.19.2条和下列规定:施加的力:2.5N。
3.14标志
符合GJB《石英晶体元件总规范》中3.21条的规定。3.15外观和机械检查(外部的)符合GJB(石英晶体元件总规范中3.3、3.4、3.4.4、3.21和3.22条的规定。3.16外观和机械检验(内部的)符合GJB<石英晶体元件总规范)中3.4、3.4.6和3.22条的规定。附加说明:
本规范由中国电子技术标准化研究所归口。本规范由国营第七○七厂和中国电子技术标准化研究所起草。本规范主要起草人:章怡、秦海荣、宋佩钰、邓鹤松。计划项目代号:B32010。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
