【行业标准】 耐环境类小型同轴连接器--Ⅲ系列Y级6型与地隔离的三同轴气密封转接器详细规范
本网站 发布时间:
2024-06-21 12:13:20
- SJ51920.12-1995
- 现行
- 点击下载此标准
标准号:
SJ 51920.12-1995
标准名称:
耐环境类小型同轴连接器--Ⅲ系列Y级6型与地隔离的三同轴气密封转接器详细规范
标准类别:
电子行业标准(SJ)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:
123.97 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
SJ 51920.12-1995 耐环境类小型同轴连接器--Ⅲ系列Y级6型与地隔离的三同轴气密封转接器详细规范 SJ51920.12-1995

部分标准内容:

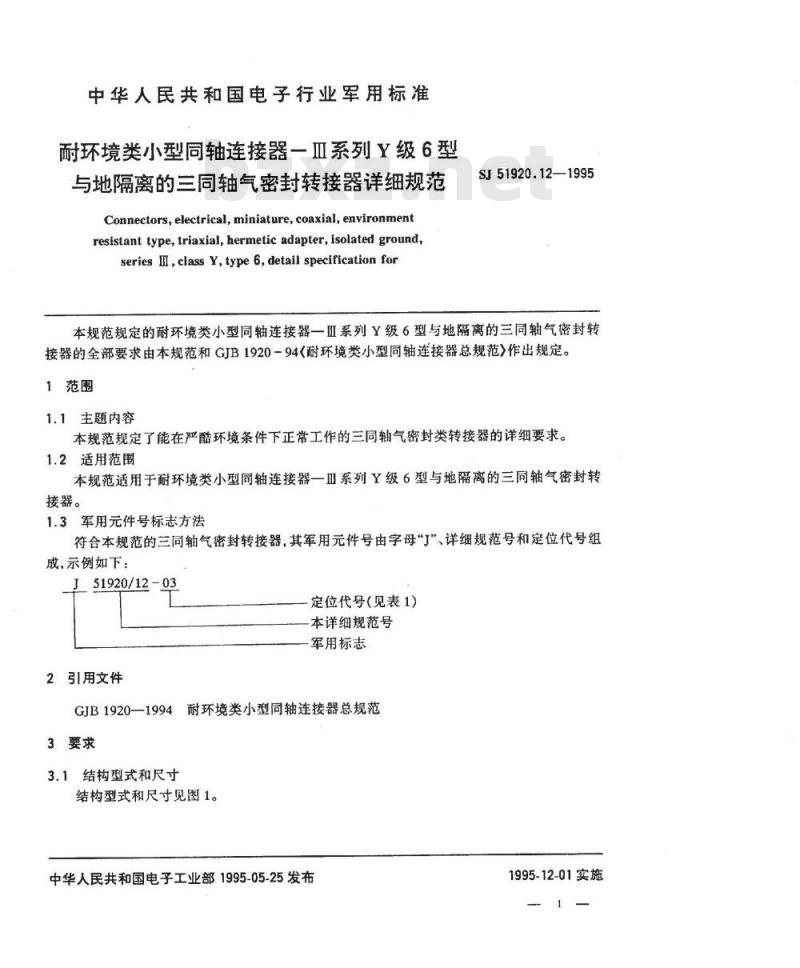

中华人民共和国电子行业军用标准耐环境类小型同轴连接器一Ⅲ系列Y级6型与地隔离的三同轴气密封转接器详细规范Connectors,electrical,miniature,coaxial,environmentresistant type, triaxial, hermetic adapter, isolated ground,series ,class Y,type 6,detail specification forSJ51920.12—1995
本规范规定的耐环境类小型同轴连接器一Ⅲ系列Y级6型与地隔离的三同轴气密封转接器的全部要求由本规范和GJB1920-94<耐环境类小型同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了能在严酷环境条件下正常工作的三同轴气密封类转接器的详细要求。1.2适用范围
本规范适用于耐环境类小型同轴连接器一Ⅲ系列Y级6型与地隔离的三同轴气密封转接器。
1.3军用元件号标志方法
符合本规范的三同轴气密封转接器,其军用元件号由字母“J”、详细规范号和定位代号组成,示例如下:
J51920/12-03
定位代号(见表1)
本详细规范号
军用标志
2引用文件
GJB1920—1994耐环境类小型同轴连接器总规范3要求
3.1结构型式和尺寸

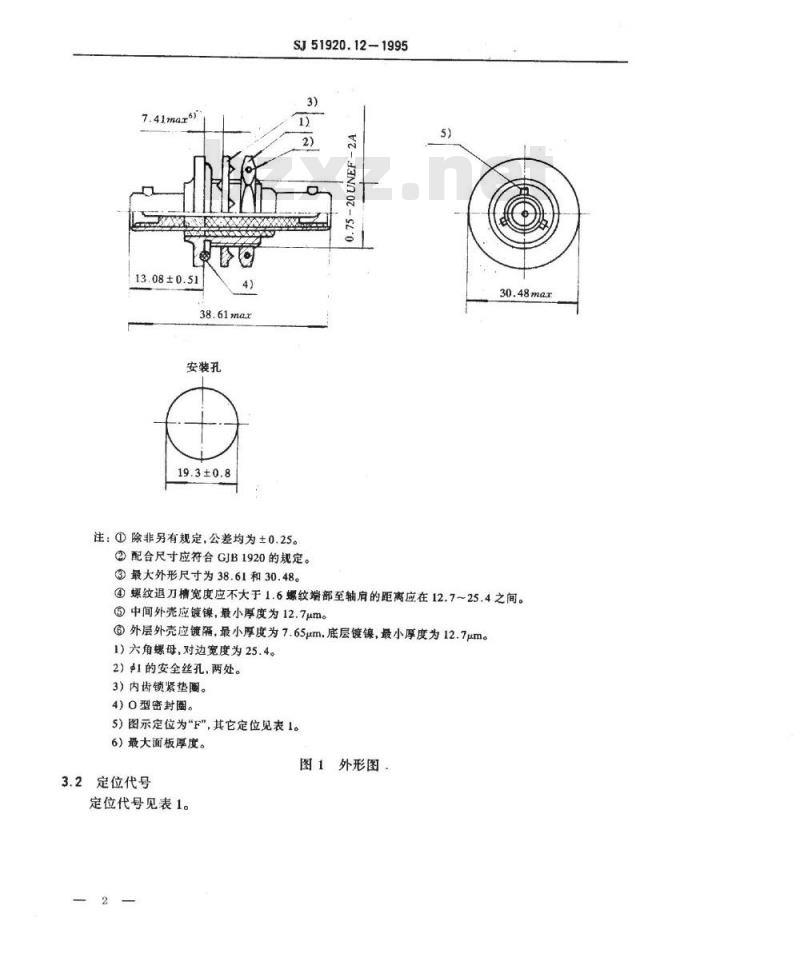

结构型式和尺寸见图1。
中华人民共和国电子工业部1995-05-25发布1995-12-01实施
13.08±0.51
安装孔
19.3±0.8
SJ51920.12—1995
注:①除非另有规定、公差均为土0.25。②配合尺寸应符合GJB1920的规定。③最大外形尺寸为38.61和30.48。S
①螺纹退刀槽宽度应不大于1.6螺纹端部至轴肩的距离应在12.7~25.4之间。③中间外壳应镀镍,最小厚度为12.7μum。③外层外壳应镀隔,最小厚度为7.65μm,底层镀镍,最小厚度为12.7μm。1)六角螺母,对边宽度为25.4。2)虹的安全丝孔,两处。
3)内齿锁紧垫图。
4)0型密封圈。
5)图示定位为“F”,其它定位见表1。6)最大面板厚度。
图1外形图
3.2定位代号
定位代号见表1。
定位代号
注:海军航空指挥系统不采用。3.3材料
适用。
SJ 51920.12-1995

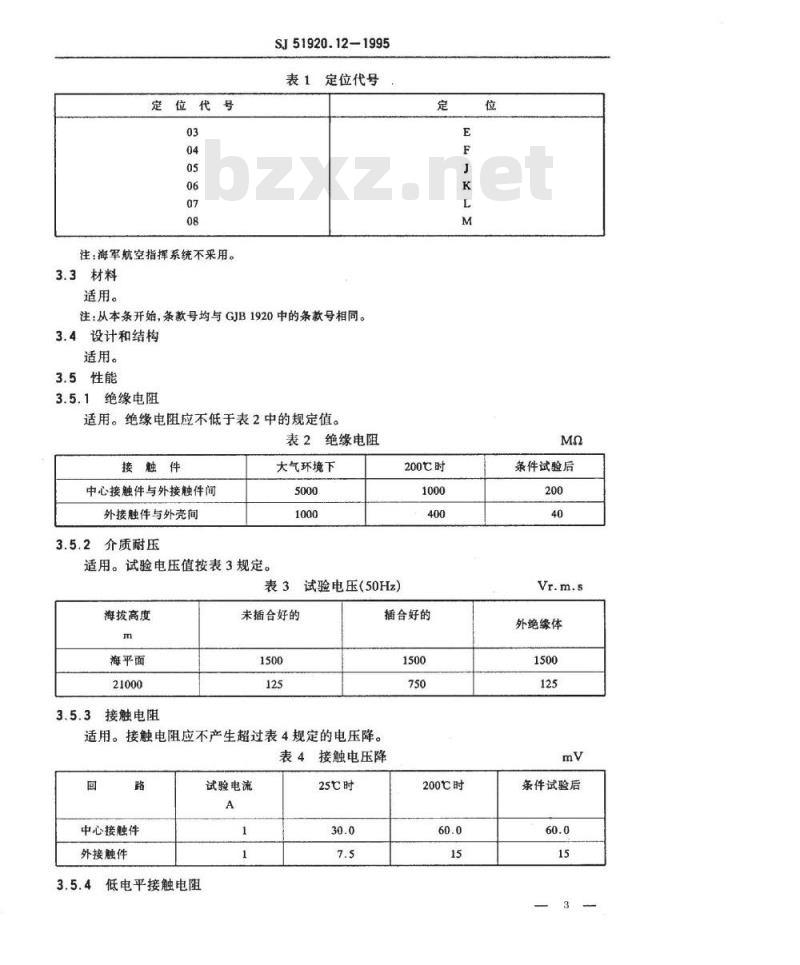

表1定位代号
注:从本条开始,条款号均与GJB1920中的条款号相同。3.4设计和结构
适用。
3.5性能
3.5.1绝缘电阻
适用。绝缘电阻应不低于表2中的规定值。表2绝缘电阻
接触件
中心接触件与外接触件间
外接触件与外壳间
3.5.2介质耐压
适用。试验电压值按表3规定。
大气环境下
试验电压(50Hz)
海拔高度
海平面
接触电阻
未插合好的
适用。接触电阻应不产生超过表4规定的电压降。定
200℃时
插合好的
表4接触电压降
中心接触件
外接触件
低电平接触电阻
试验电流
25c时bZxz.net
200c时
条件试验后
外绝缘体
条件试验后
适用,但最大极限值为30m0

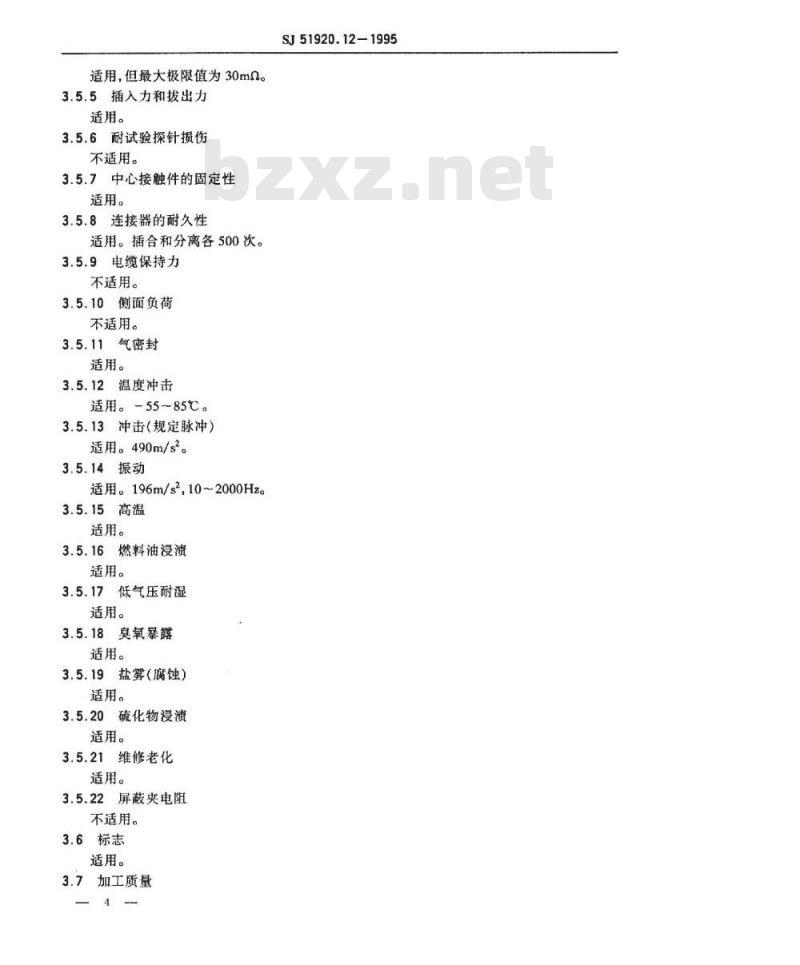

3.5.5插入力和拔出力
适用。
3.5.6耐试验探针损伤
不适用。
3.5.7中心接触件的固定性
适用。
3.5.8连接器的耐久性
适用。插合和分离各500次。
3.5.9电缆保持力
不适用。
3.5.10侧面负荷
不适用。
3.5.11气密封
适用。
3.5.12温度冲击
适用。-55~85℃。
3.5.13冲击(规定脉冲)
适用。490m/s2。
3.5.14振动
适用。196m/s2.10~2000Hz
3.5.15高温
适用。
3.5.16燃料油浸渍
适用。
3.5.17低气压耐湿
适用。
3.5.18臭氧暴露
适用。
3.5.19盐雾(腐蚀)
适用。
3.5.20硫化物浸渍
适用。
3.5.21维修老化
适用。
3.5.22屏蔽夹电阻
不适用。
3.6标志
适用。
3.7加工质量
SJ51920.12—1995
适用。

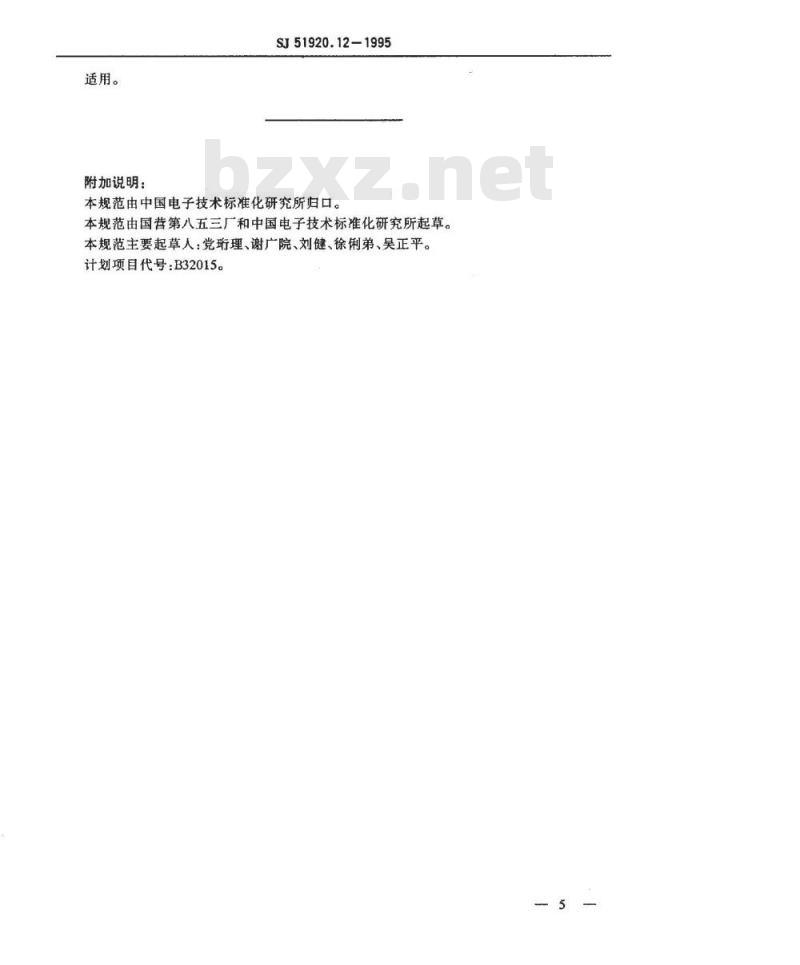

附加说明:
SJ51920.12-1995
本规范由中国电子技术标准化研究所归口。本规范由国营第八五三厂和中国电子技术标准化研究所起草。本规范主要起草人:党理、谢广院、刘健、徐俐弟、吴正平。计划项目代号:B32015。
附录A(标准的附录)
耐环境类小型同轴连接器详细规范号与相应美军详细规范号对照表
耐环境类小型同轴连接器详细规范号SJ51920/1
SJ51920/2
SJ51920/3
SJ51920/4
SJ51920/5
SJ51920/6
SJ51920/7
SJ51920/8
SJ51920/9
SJ51920/10
SJ51920/11
SJ51920/12
相应美军标详细规范号
MIL-C25516/16C(1987)
MIL-C-25516/17D(1980)
MIL-C-25516/21C(1980)
MILC-25516/27A(1987)
MILC-25516/29A(1988)
MIL-C-25516/19C(1980)
MIL-C-25516/20C(1981)
MIL-C-25516/25B(1983)
MIL-C-25516/26A(1980)
MIL-C-25516/28A(1988)
MIL-C-25516/18D(1983)
MIL-C-25516/22D(1983)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
