【国家标准(GB)】 技术产品文件 机械加工定位、夹紧符号表示法

中华人民共和国国家标准
GB/T24740—2009
技术产品文件
机械加工定位、夹紧符号表示法Technical product documentation-Symbol of mechanical manufacture orientation and clamping2009-11-30发布
中华人民北和国国家质量监督检验检疫总局otjpg
易小牛标准保姆
2010-09-01实施

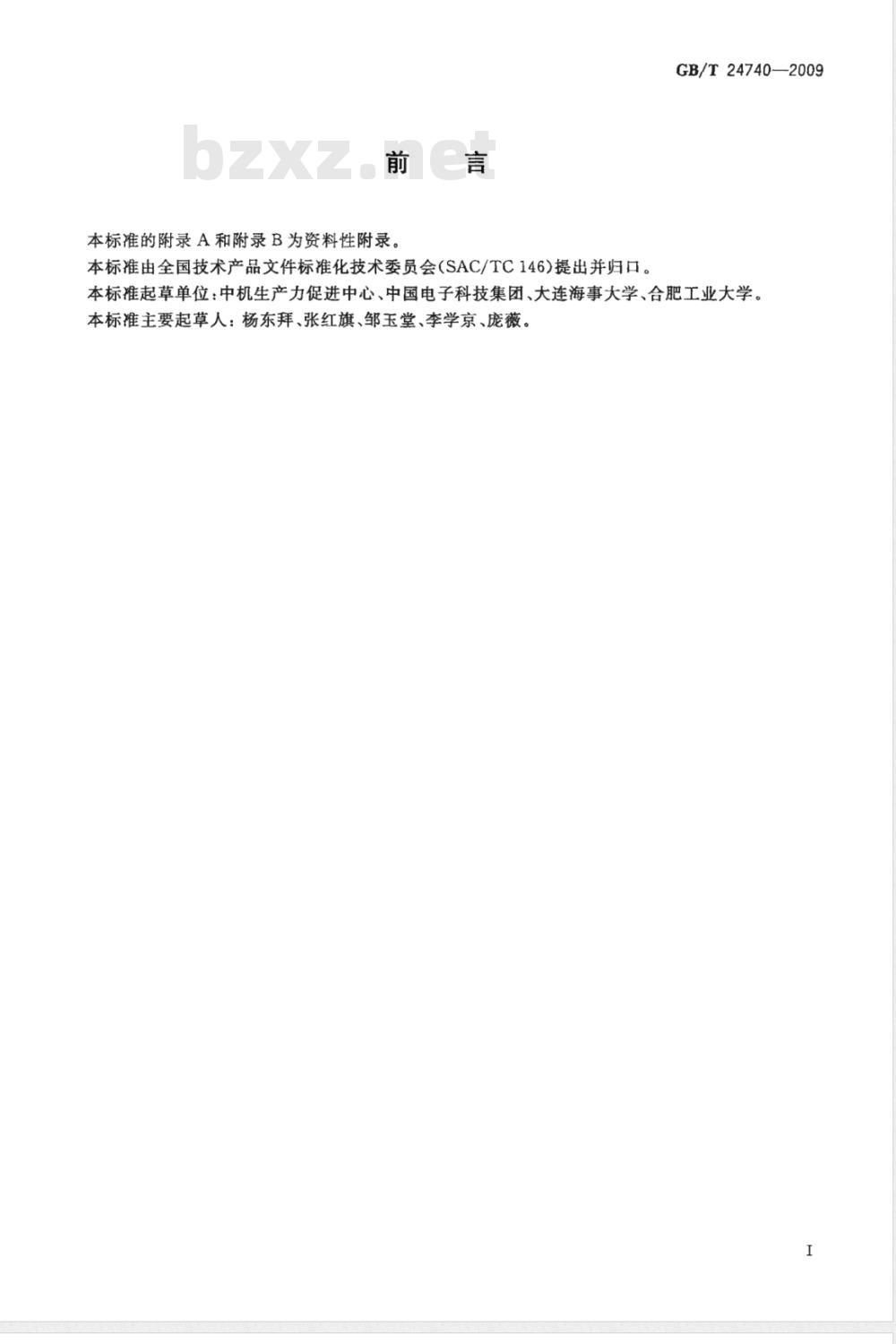

本标准的附录A和附录B为资料性附录，本标准由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。GB/T24740—2009
本标准起草单位：中机生产力促进中心、中国电子科技集团、大连海事大学、合肥工业大学。本标准主要起草人：杨东拜、张红旗、邹玉堂、李学京、庞薇。范围
技术产品文件

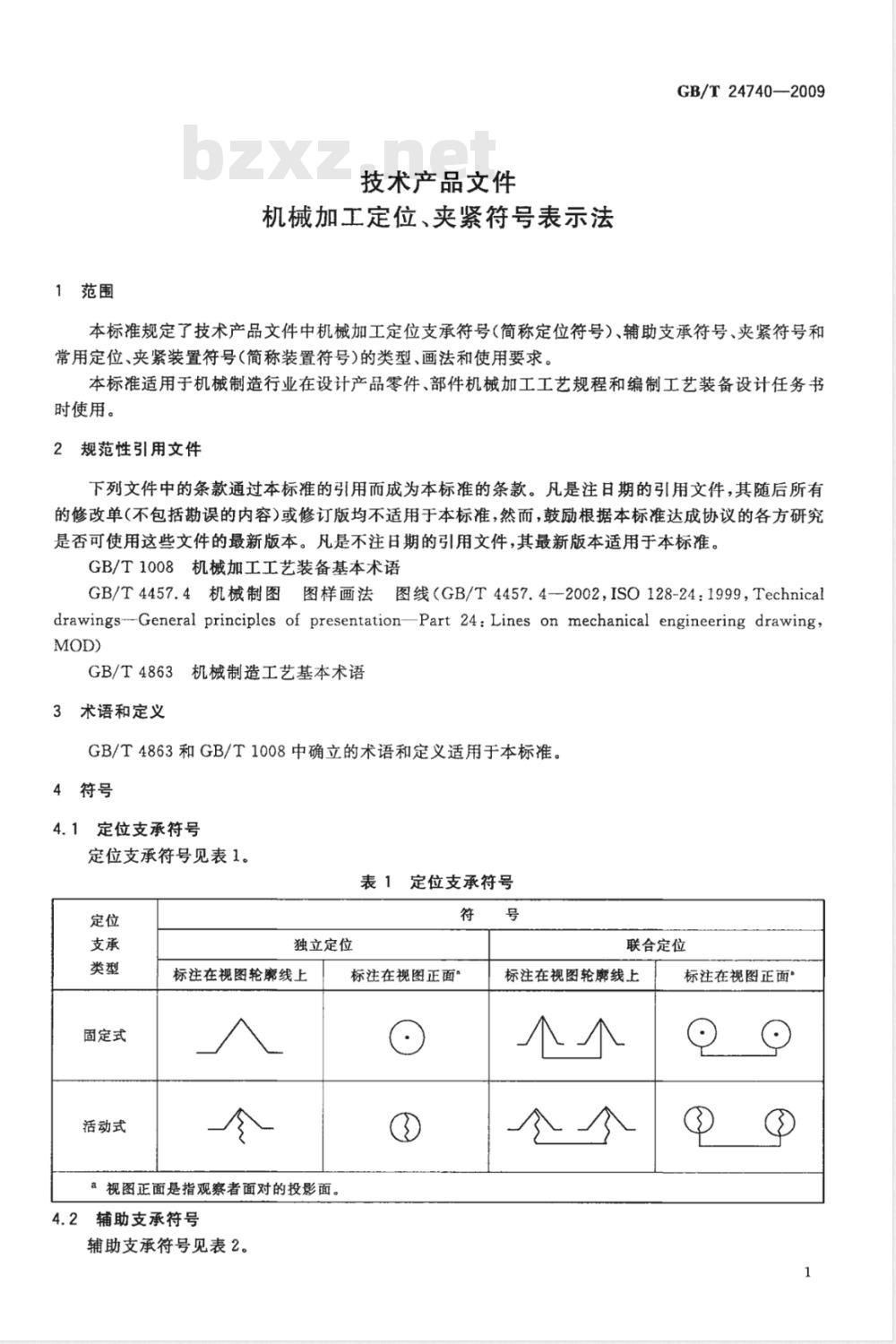

机械加工定位、夹紧符号表示法GB/T24740—2009
本标准规定了技术产品文件中机械加工定位支承符号（简称定位符号）、辅助支承符号、夹紧符号和常用定位、夹紧装置符号(简称装置符号)的类型、画法和使用要求。本标准适用于机械制造行业在设计产品零件、部件机械加工工艺规程和编制工艺装备设计任务书时使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1008机械加工工艺装备基本术语GB/T4457.4机械制图图样画法图线（GB/T4457.4--2002,ISO128-24:1999，Technicaldrawings--General principles of presentation-Part 24: Lines on mechanical engineering drawing,MOD)
GB/T4863机械制造工艺基本术语3术语和定义
GB/T4863和GB/T1008中确立的术语和定义适用于本标准。4符号
4.1定位支承符号
定位支承符号见表1。
表1定位支承符号
固定式
活动式
独立定位
标注在视图轮廓线上
视图正面是指观察者面对的投影面。4.2辅助支承符号
辅助支承符号见表2。
标注在视图正面”
联合定位
标注在视图轮廊线上
标注在视图正面”
GB/T24740—2009
独立支承
标注在视图轮廊线上

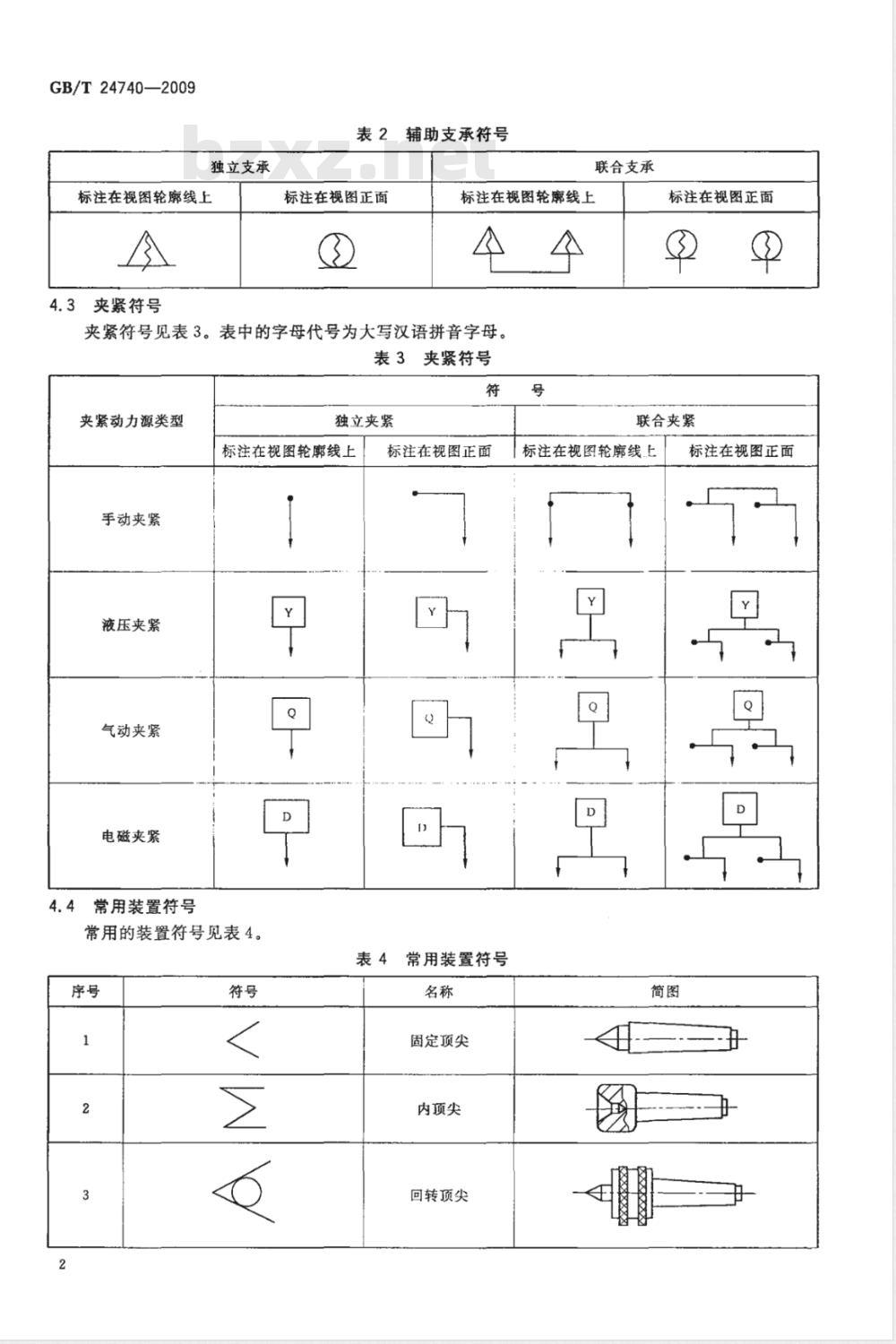

4.3夹紧符号
表2辅助支承符号
标注在视图正面
联合支承
标注在视图轮廊线上
夹紧符号见表3。表中的字母代号为大写汉语拼音字母。表3夹紧符号Www.bzxZ.net
夹紧动力源类型
手动夹紧
液压夹紧
气动夹紧
电磁夹紧
4.4常用装置符号
独立夹紧
标注在视图轮廓线上
常用的装置符号见表4。
标注在视图正面
表4常用装置符号
固定顶尖
内顶尖
回转顶尖
标注在视图正面
联合夹紧
标注在视图轮廊线上
标注在视图正面

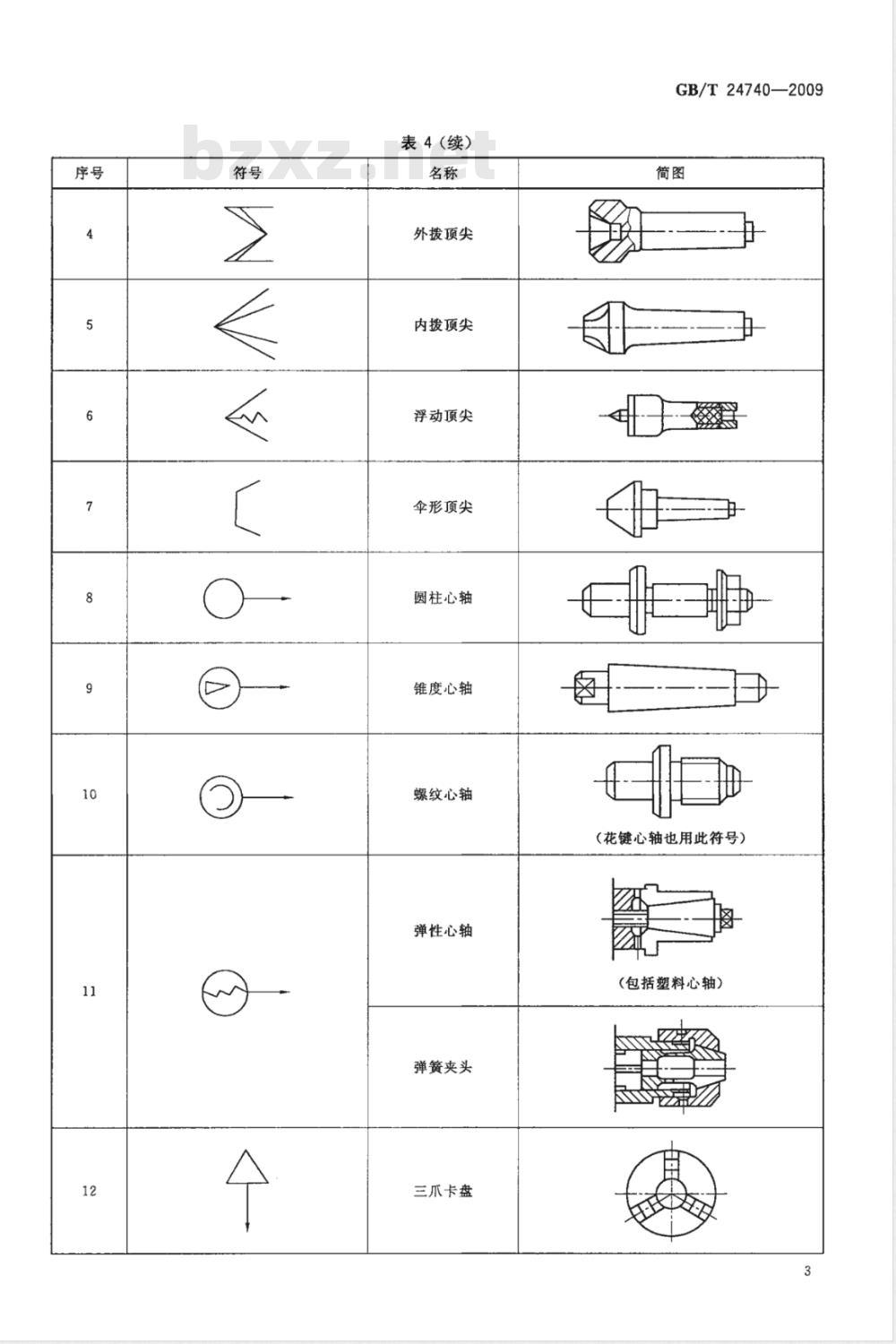

表4（续）
外拨顶尖
内拨顶尖
浮动顶尖
伞形顶尖
圆柱心轴
锥度心轴
螺纹心轴
弹性心轴
弹簧夹头
三爪卡盘
GB/T24740—2009
（花键心轴也用此符号）
（包括塑料心轴）
GB/T24740-2009
表4(续）
四爪卡盘
中心架
跟刀架
圆柱衬套
螺纹衬套
止口盘
5各类符号画法
5.1定位支承符号与辅助支承符号的画法。表4（续）
可调支承
平口钳
中心堵
V形铁
5.1.1定位支承符号见图1a），辅助支承符号见图1b）。4
图1定位支承和辅助支承用符号的尺寸比例GB/T24740—2009
5.1.2联合定位与辅助支承符号的基本图形尺寸应符合图1的规定，基本符号间的连线长度可根据工序图中的位置确定。连线允许画成折线，如附录A中的序号29所示。5.1.3活动式定位支承符号和辅助支承符号内的波纹形状不作具体规定。5
GB/T24740—2009
5.1.4定位支承符号与辅助支承符号用GB/T4457.4中规定的细实线绘制，符号高度h应是工艺图中数字高度的1～1.5倍。
5.1.5定位支承符号与辅助支承符号允许标注在视图轮廓的延长线上，或投影面的指引线上，如附录A中的序号19、序号29和附录B中的序号3、序号4所示。5.1.6未剖切的中心孔指引线应由轴线与端面的交点开始，如附录A中的序号1、序号2所示。5.1.7在工件的一个定位面上布置两个以上的定位点，且对每个点的位置无特定要求时，允许用定位符号右边加数字的方法进行表示，不必将每个定位点的符号都画出，符号右边数字的高度应与符号的高度h一致。标注示例见附录A和附录B。5.2夹紧符号的画法
5.2.1夹紧符号的尺寸应根据工艺图的大小与位置确定。5.2.2夹紧符号线宽按GB/T4457.4中规定的细实线绘制。5.2.3联动夹紧符号的连线长度应根据工艺图中的位置确定，允许连线画成折线，如附录A中的序号28所示。
5.3装置符号的画法
装置符号的大小应根据工艺图中的位置确定，其线宽按GB/T4457.4中规定的细实线绘制。6定位、夹紧符号及装置符号的使用6.1定位符号、夹紧符号和装置符号可单独使用，也可联合使用。6.2当仅用符号表示不明确时，可用文字补充说明。7各种符号应用的标注示例
7.1定位、夹紧符号和装置符号的综合标注示例见附录A。7.2定位、夹紧符号的应用及相对应的夹具结构示例见附录B。6
附录A
（资料性附录）
定位、夹紧符号与装置符号综合标注示例表A.1
定位、夹紧符号标注示意图
床头固定顶尖、床尾固定顶
尖定位拨杆夹紧
床头固定顶尖、床尾浮动顶
尖定位拨杆夹紧
床头内拨顶尖、床尾回转顶
尖定位夹紧
床头外拨顶尖，床尾回转顶
尖定位夹紧
床头弹簧夹头定位夹紧，平
头内带有轴向定位，床尾内顶
尖定位
弹簧夹头定位夹紧
GB/T24740—2009
装置符号标注或与定位、夹紧符号联合标注示意图
GB/T24740-2009
液压弹簧夹头定位夹紧，夹
头内带有轴向定位
弹性心轴定位夹紧
气动弹性心轴定位夹紧，带
端面定位
锥度心轴定位夹紧
圆柱心轴定位夹紧，带端面
三爪卡盘定位夹紧
液压三爪卡盘定位夹紧，带
端面定位
表A.1（续）
定位、夹紧符号标注示意图
装置符号标注或与定位、夹紧符号联合标注示意图
四爪卡盘定位夹紧，带轴向
四爪卡盘定位夹紧，带端面
床头固定预尖，床尾浮动顶
尖定位，中部有跟刀架辅助支
承，拨杆夹紧（细长轴类零件）床头三爪卡盘带轴向定位
夹紧，床尾中心架支承定位
止日盘定位螺栓压板夹紧
止口盘定位气动压板联动
表A.1(续）
定位、夹紧符号标注示意图
GB/T24740—2009
装置符号标注或与定位、夹紧符号联合标注示意图
