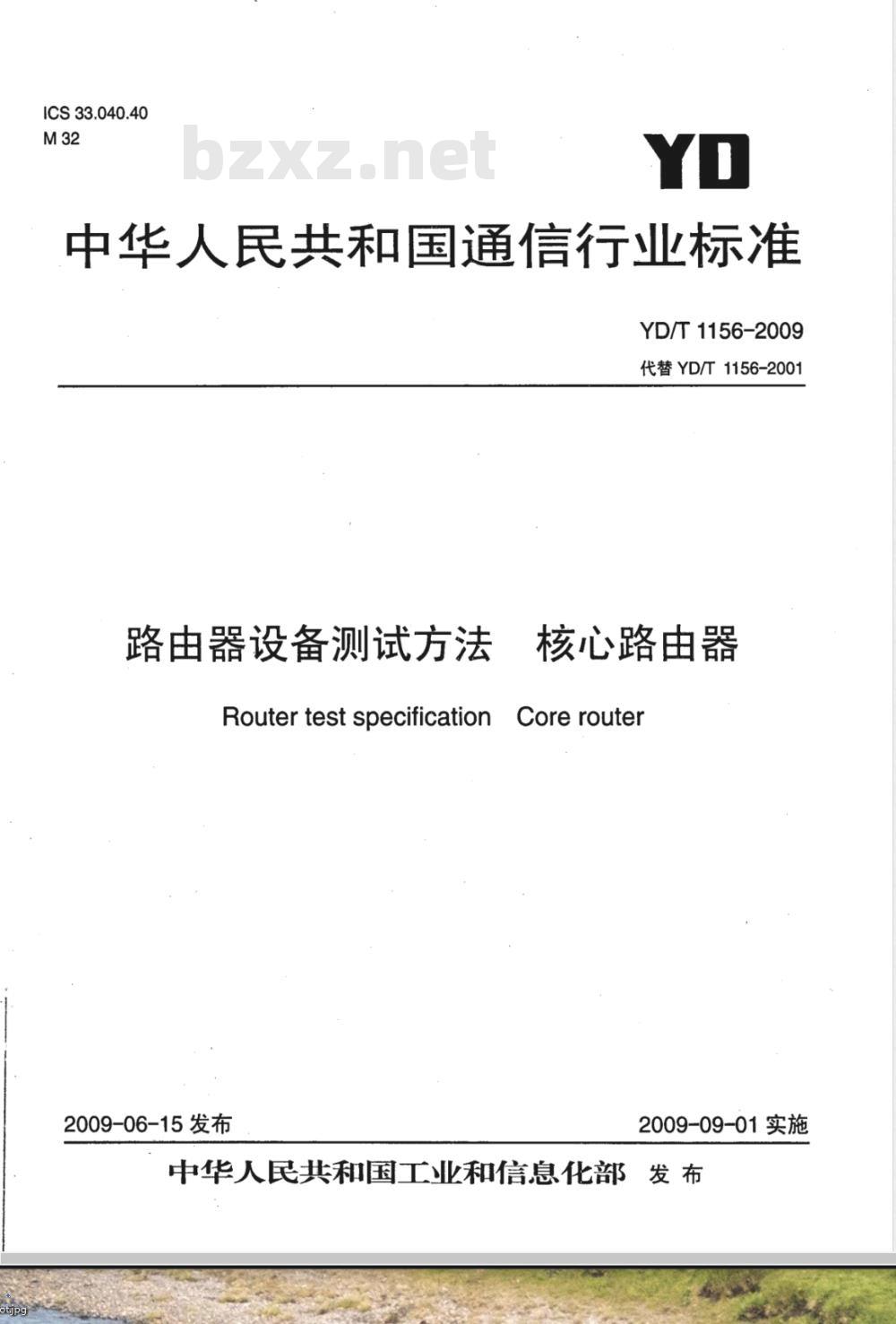

【通信行业标准(YD)】 路由器设备测试方法 核心路由器

ICS 33.040.40
中华人民共和国通信行业标准
YD/T 1156-2009
代替YD/T1156-2001
路由器设备测试方法
核心路由器
Router test specification Core router2009-06-15发布
2009-09-01实施

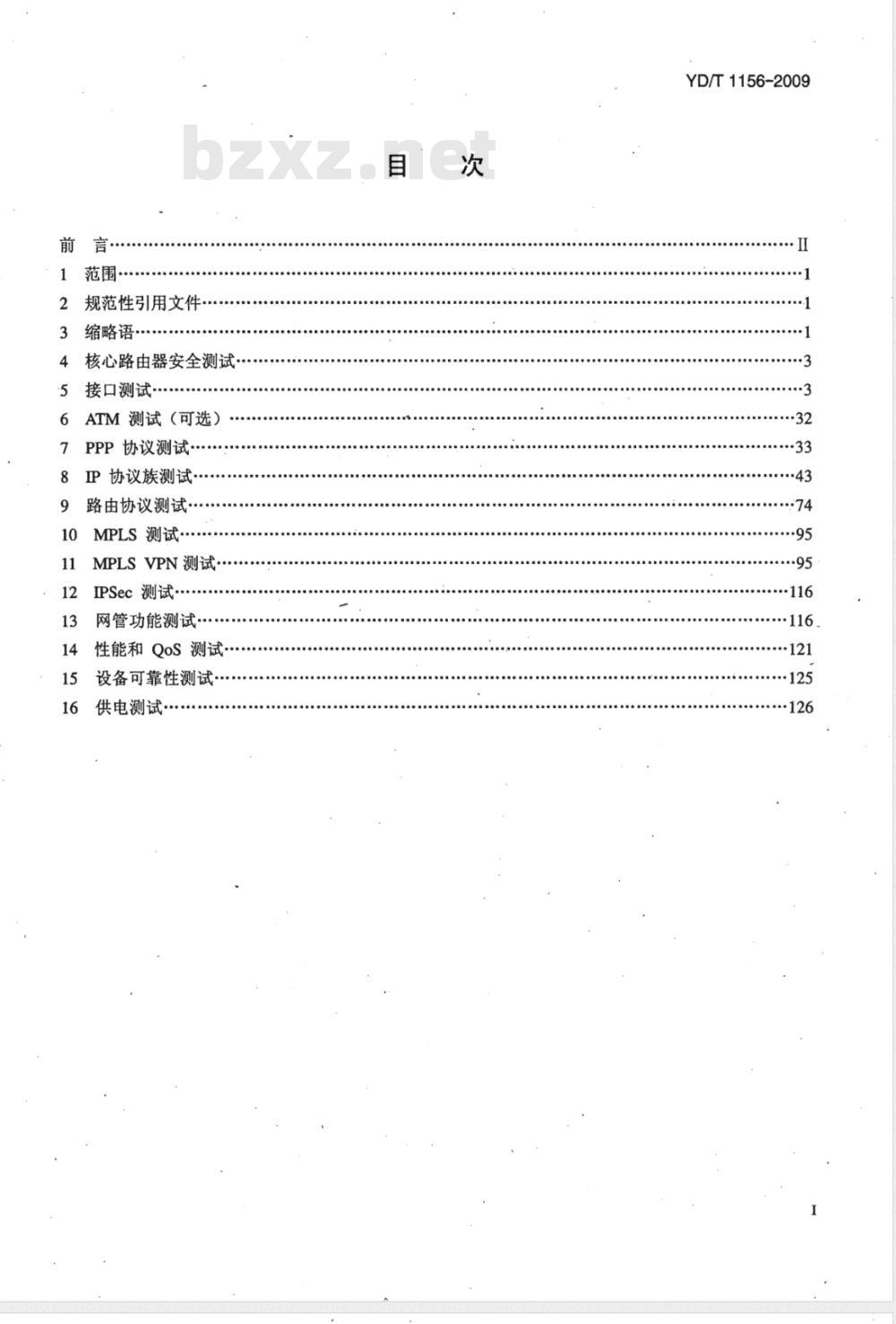

中华人民共和国工业和信息化部发布前
范围·
规范性引用文件.免费标准下载网bzxz
缩略语·
核心路由器安全测试·
5接口测试·
ATM测试（可选）
PPP协议测试.
8IP协议族测试·
路由协议测试·
10MPLS 测试
MPLS VPN测试·
IPSec测试：
网管功能测试·
性能和QoS测试
设备可靠性测试.
供电测试
YD/T 1156-2009

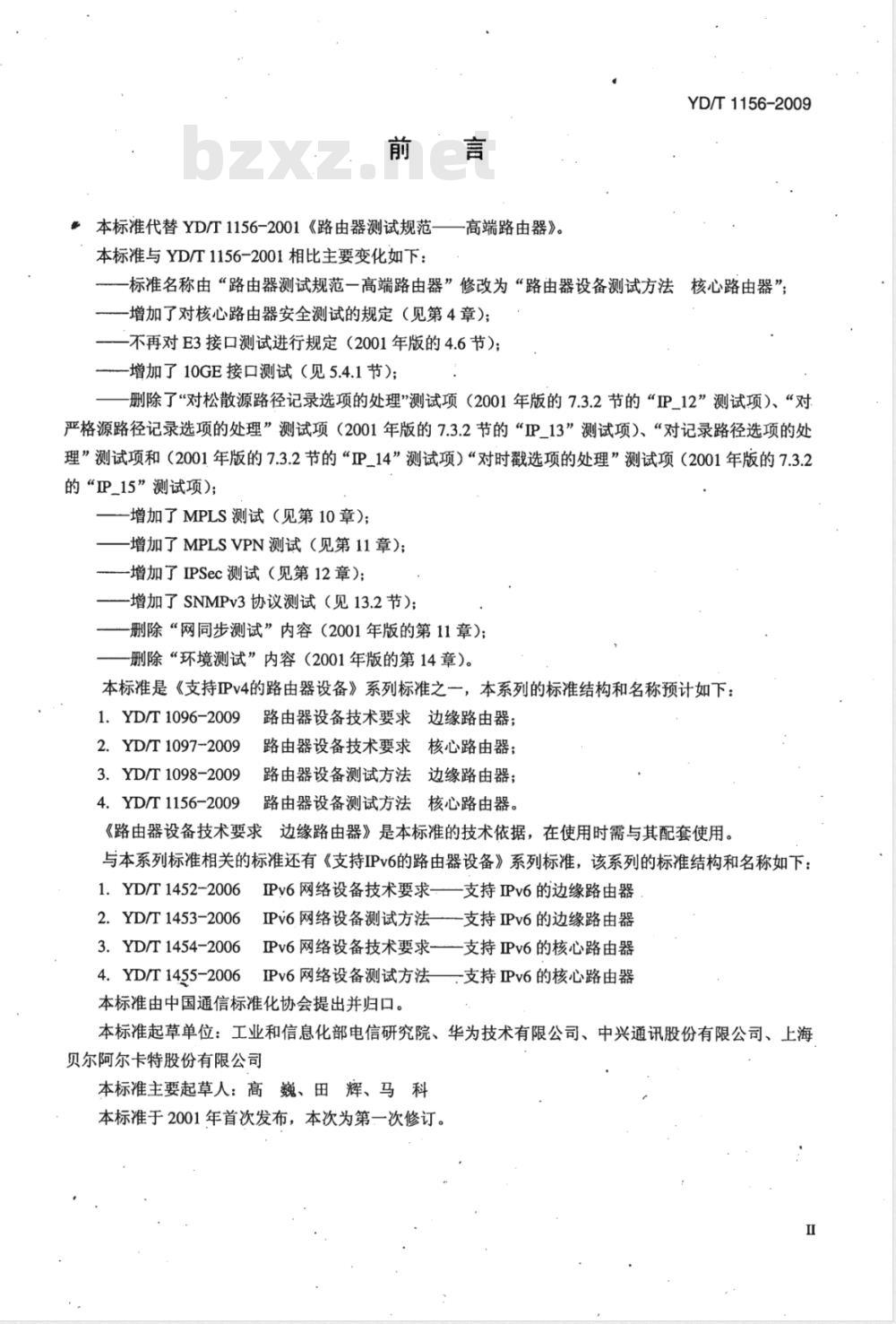

$本标准代替YD/T1156-2001《路由器测试规范一高端路由器》。本标准与YD/T1156-2001相比主要变化如下：YD/T1156-2009
标准名称由“路由器测试规范一高端路由器”修改为“路由器设备测试方法核心路由器”；一增加了对核心路由器安全测试的规定（见第4章)；不再对E3接口测试进行规定（2001年版的4.6节）；一增加了10GE接口测试（见5.4.1节）；一删除了“对松散源路径记录选项的处理\测试项（2001年版的7.3.2节的“IP_12”测试项）、“对严格源路径记录选项的处理”测试项（2001年版的7.3.2节的“IP_13”测试项）、“对记录路径选项的处理”测试项和（2001年版的7.3.2节的“P_14”测试项）“对时戳选项的处理”测试项（2001年版的7.3.2的“IP_15”测试项)；
增加了MPLS测试（见第10章）；增加了MPLSVPN测试（见第11章）；一增加了IPSec测试（见第12章）；-增加了SNMPv3协议测试（见13.2节）；-删除“网同步测试”内容（2001年版的第11章）；删除“环境测试”内容（2001年版的第14章）。本标准是《支持IPv4的路由器设备》系列标准之一，本系列的标准结构和名称预计如下1.YD/T1096-2009
2.YD/T 1097-2009
3.YD/T1098-2009
4.YD/T1156-2009
路由器设备技术要求边缘路由器；路由器设备技术要求核心路由器；路由器设备测试方法边缘路由器；路由器设备测试方法核心路由器。《路由器设备技术要求边缘路由器》是本标准的技术依据，在使用时需与其配套使用。与本系列标准相关的标准还有《支持IPv6的路由器设备》系列标准，该系列的标准结构和名称如下：1．YD/T1452-2006IPv6网络设备技术要求——支持IPv6的边缘路由器2.YD/T1453-2006
IPv6网络设备测试方法—支持IPv6的边缘路由器3.YD/T1454-20061
IPv6网络设备技术要求——支持IPv6的核心路由器4.YD/T1455-2006IPv6网络设备测试方法—支持IPv6的核心路由器本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、中兴通讯股份有限公司、上海贝尔阿尔卡特股份有限公司

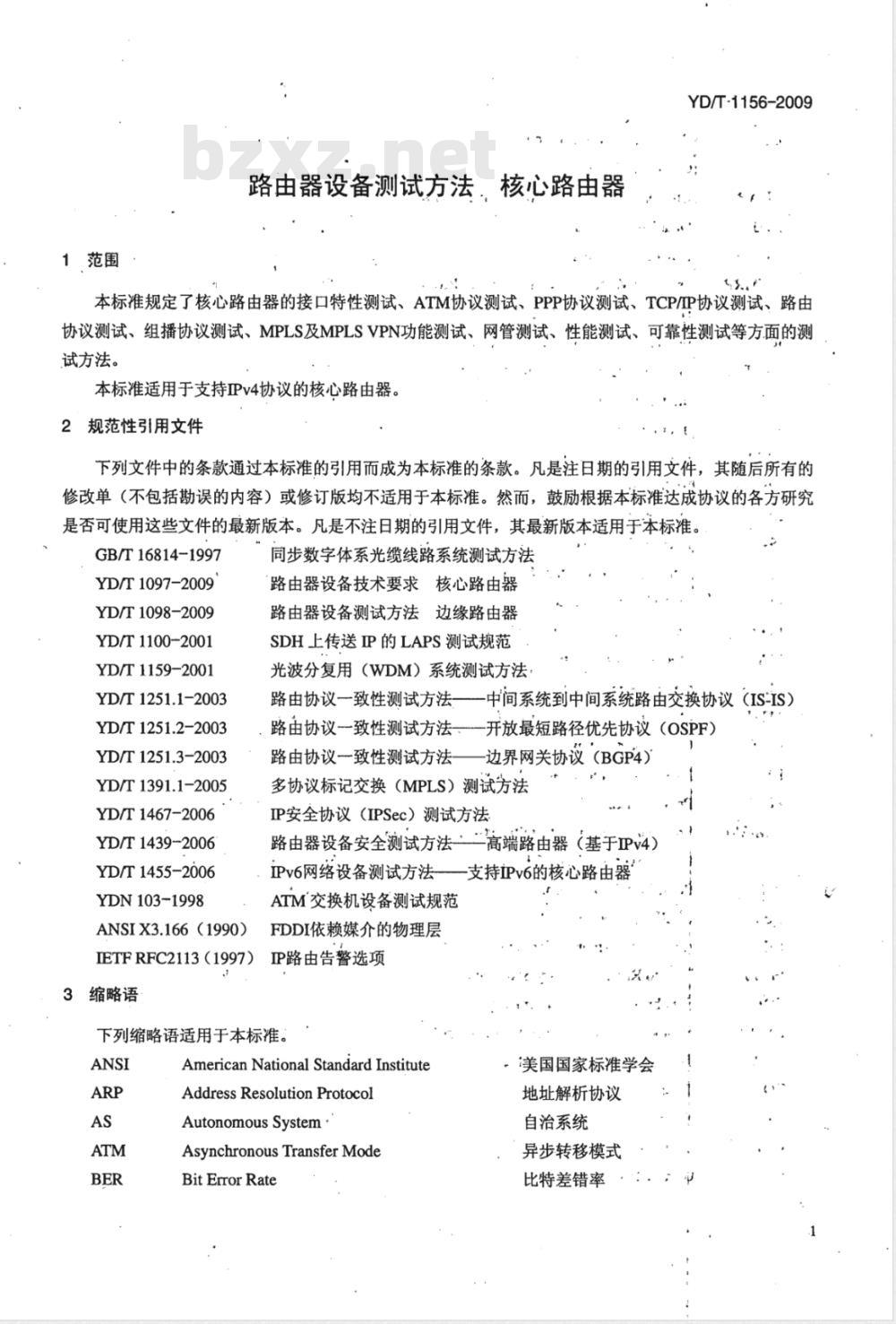

本标准主要起草人：高巍、田辉、马科本标准于2001年首次发布，本次为第一次修订。范围
路由器设备测试方法，核心路由器YD/T-1156-2009
本标准规定了核心路由器的接口特性测试、ATM协议测试、PPP协议测试、TCP/IP协议测试、路由协议测试、组播协议测试、MPLS及MPLSVPN功能测试、网管测试、性能测试、可靠性测试等方面的测试方法。
本标准适用于支持Pv4协议的核心路由器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 16814-1997
YD/T 1097-2009
YD/T1098-2009
YD/T 1100-2001
YD/T1159-2001
YD/T 1251.1-2003
YD/T1251.2-2003
YD/T1251.3-2003
YD/T 1391.1-2005
YD/T 1467-2006
YD/T1439-2006
YD/T 1455-2006
YDN 103-1998
ANSIX3.166（1990)
IETF RFC2113 (1997)
缩略语
同步数字体系光缆线路系统测试方法路由器设备技术要求核心路由器路由器设备测试方法边缘路由器SDH上传送IP的LAPS测试规范
光波分复用（WDM）系统测试方法：路由协议一致性测试方法—
中间系统到中间系统路由交换协议（IS-IS）路由协议一致性测试方法、一开放最短路径优先协议（OSPF）路由协议一致性测试方法——边界网关协议（BGP4）多协议标记交换（MPLS）测试方法IP安全协议（IPSec）测试方法
路由器设备安全测试方法二高端路由器（基于IPv4）—支持iPv6的核心路由器
iPv6网络设备测试方法
ATM交换机设备测试规范
FDDI依赖媒介的物理层
IP路由告警选项
下列缩略语适用于本标准。
AmericanNational Standard InstituteAddress Resolution Protocol
Autonomous System
AsynchronotusTransferMode
Bit Error Rate
，美国国家标准学会
地址解析协议
自治系统
异步转移模式
比特差错率
YD/T1156-2009

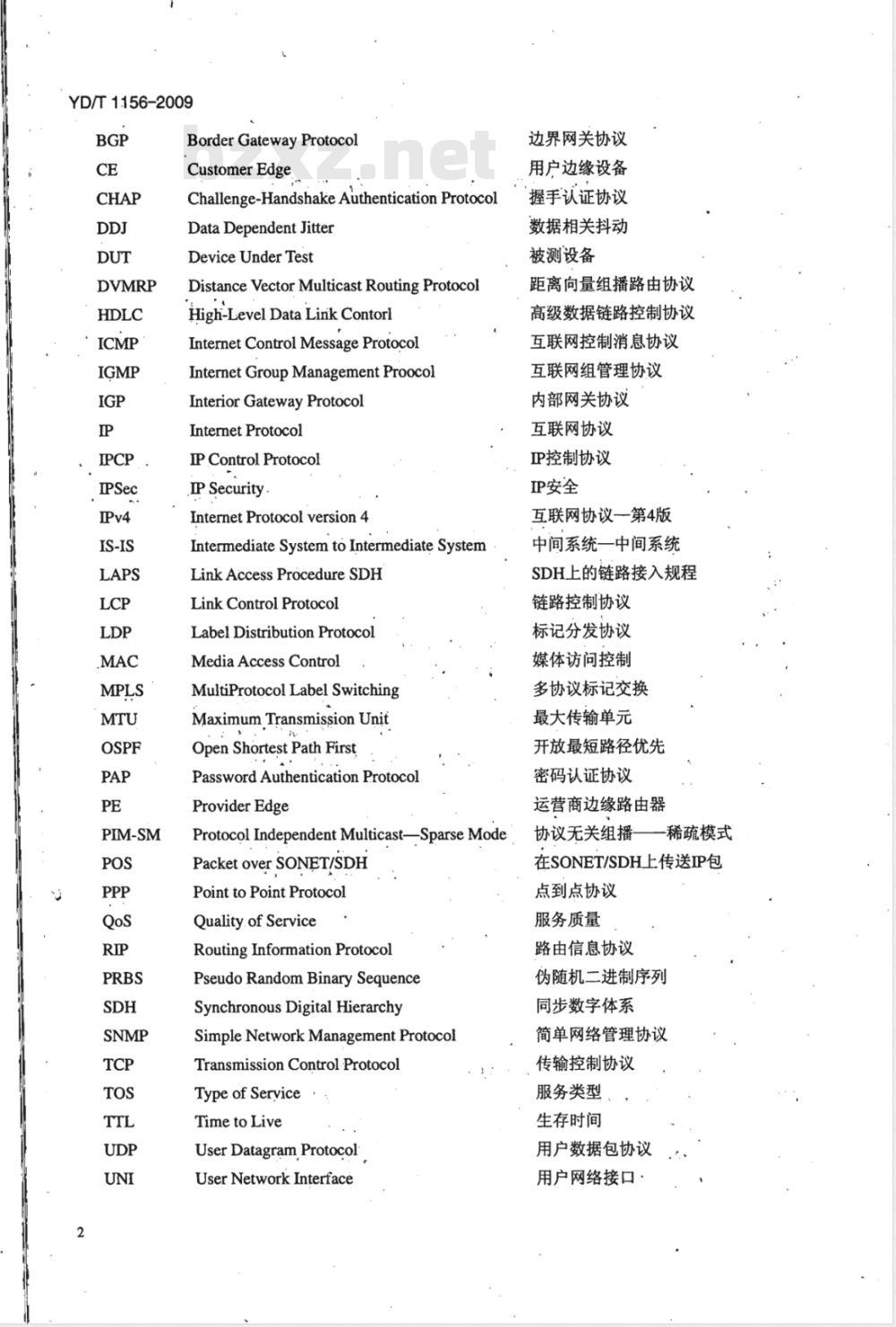

·ICMP
PIM-SM
Border Gateway Protocol
CustomerEdge
Challenge-Handshake Authentication ProtocolData Dependent Jitter
Device Under Test
Distance Vector Multicast Routing ProtocolHigh-Level Data Linik ContorlInternetControl MessageProtocolInternet Group Management ProocolInterior Gateway Protocol
Internet Protocol
IP Control Protocol
.IP Security
Internet Protocol version 4
Intermediate System to Intermediate SystemLink Access Procedure SDH
Link Control Protocol
Label Distribution Protocol
Media Access Control
MultiProtocol Label SwitchingMaximum Transmission Unit
Open Shortest Path First
Password Authentication ProtocolProvider Edge
Protocol Independent Multicast—Sparse Mode Packet over SONET/SDH
Point to Point Protocol
Quality.of Service
Routing Information ProtocolPseudo Random Binary SequenceSynchronous Digital HierarchySimple Network Management ProtocolTransmission Control ProtocolType of Seryice:
Time to Live
User Datagram Protocol:
User Network Interface
边界网关协议
用户边缘设备
握手认证协议
数据相关抖动
被测设备
距离向量组播路由协议
高级数据链路控制协议
互联网控制消息协议
互联网组管理协议
内部网关协议
互联网协议
IP控制协议
IP安全
互联网协议一第4版
中间系统一中间系统
SDH上的链路接入规程
链路控制协议
标记分发协议
媒体访问控制
多协议标记交换
最大传输单元
开放最短路径优先
密码认证协议
运营商边缘路由器
协议无关组播
一稀疏模式
在SONET/SDH上传送IP包
点到点协议
服务质量
路由信息协议
伪随机二进制序列
同步数字体系
简单网络管理协议
传输控制协议
服务类型。
生存时间
用户数据包协议
用户网络接口，
Virtual Private Network
VPN Routing Forwarding TableWavelength Division Multiplexing核心路由器安全测试
核心路由器安全测试内容见YD/T1439-2006。5
接口测试
5.1概述
虚拟专用网
VPN路由转发表
波分复用
YD/T1156-2009
本章规定核心路由器接口测试的内容，包括以太网、吉比特以太网、10GE、POS接口、ATM接口测试等。
5.210/100BaseT接口测试
10/100BaseT接口测试见YD/T1098-20095.3千兆以太网接口测试
5.3.1·1000Base-LX接口测试
项目编号：1
项目：1000BASE-LX接口平均发送光功率测试测试仪表：流量发生器，光功率计测试配置：
发生器
光功率计
测试过程：
1）正确连接设备。
2）发生器两端口互发数据。
3）同流量条件下测试平均发送功率预期结果：一11.5dBm≤光功率≤-3dBm测试说明：
1）发送光功率是发送机连续发送有效的8bit/s/10bit/s数据流耦合到光纤的功率，2）测试前一定要清洁光接头，并保证连接良好3），精细的测试，可通过多次测试后取平均值判定原则：测试结果应与预期结果相符，否则不符合要求YD/T1156-2009
项目编号：2
项目：1000BASE-LX接口中心波长测试测试仪表：流量发生器，光谱分析仪…测试配置：
发生器
测试过程：
1）正确连接设备。
2）流量发生器两端口互发数据。3）测试码流为有效的1000BASE-LX信号预期结果：1270nm≤中心波长≤1355nm测试说明：
光谱分析
)中心波长是指光模块输出光信号在参考点Sn点的实际中心波长，2）测试前一定要清洁光接头，并保证连接良好。3）精细的测试，可通过多次测试后取平均值判定原则：测试结果应与预期结果相符，否则不符合要求项目编号：3
项目：1000BASE-LX接口消光比测试测试仪表：流量发生器，带光电转换头的示波器测试配置：
发生器
测试过程：
1）正确连接设备。
示波器
2）流量发生器两端口互发数据。测试码流为重复的K28.7数据流，K28.7数据流能产生.125MHz的方波3）设置示波器，进行偏置调零，调整示波器，获得稳定的眼图波形。4）读出消光比数值
预期结果：≥9dB
测试说明：消光比是最坏反射条件时，全调制条件下，传号（发射光信号）平均光功率与空号（不发射光信号）平均光功率的比值
判定原则：测试结果应与预期结果相符，否则不符合要求项目编号：4
项目：1000BASE-LX接口上升时间测试测试仪表：流量发生器，带光电转换头的示波器测试配置：
发生器
示波器
测试过程：
1）正确连接设备。
2）流量发生器两端口互发数据。路
3）设置示波器，进行偏置调零，调整示波器，获得稳定的眼图波形4）读出上升时间数值
预期结果：<0.26ns
测试说明：上升时间是发射光信号的20%~80%的时间判定原则：测试结果应与预期结果相符，否则不符合要求项目编号：5
项目：1000BASE-LX接口下降时间测试测试仪表：流量发生器，带光电转换头的示波器测试配置：
发生器
测试过程：
1）正确连接设备
2）流量发生器两端口互发数据。示波器
3）设置示波器，进行偏置调零，调整示波器，获得稳定的眼图波形。4）读出上升时间数值
预期结果：<0.26ns
测试说明：下降时间是发射光信号的80%~20%的时间判定原则：测试结果应与预期结果相符，否则不符合要求YD/T1156-2009
YD/T1156-2009
项目编号：6
项目：数据相关抖动测试
测试仪表：流量发生器，带光电转换头的示波器测试配置：
发生器
示波器
测试过程：
1）按上图连接好电路；示波器带光电转化器：2）在流量发生器上编辑MAC包，向核心路由器以太网板光接口发送连续的指定码流1250Mbit/s）：
1,8,1,9,3,E,5,9,6,E,C,A,D,7,0,D;5,E,6,9,C,A,0,2,4,2,4,7,0,3,B,F;1,8,1,9,3,E,5,9,6,E,C,A,D,7,0,D;7,0,7,0,7,0,2,4,2,4,2,2,4,2,7,0;4,7,0,2,7,4,D,3,1,8,B,F,8,E,3,9;5,E,6,9,C,A,0,2,4,2,4,7,0,3;B,F;1,8,1,9,5,E,5,9,6,ECE,3,9,5,1;4D,2,2,7,4,D,3,1,8B,F8E,3,95,E,6,9,C,A,0,2,4,2,4,7,0,3,B,F;1,8,1,9,6,E,5,9,6,E,C,E,3,9,5,1;1,8,1,9,3,E,5,9,6,E,C,A,D,7,0,0;5,E,6,9,C,A,0,2,4,2,4,7,0,3,B,F;1,8,1,9,3,E,5,9,6,E,C,A,D,7,0,0;D,0,7,D,2,7,4,D,3,1,8,B,F,8,E,3;9,5,E,6,9,C,A,0,2,4,2,4,2,4,2,7;4,D,2,2,7,4,D,3,1,8,B,F,8,E,3,9;3）待输出稳定后，设置示波器，进行偏置调零，调整示波器，获得稳定的眼图波形；4）从示波器上观察眼图，测试眼图上“0”穿越点的宽度并记录好数据预期结果：抖动最大时间不能超过0.227ns（比特率为
测试说明：数据相关抖动（DDJ）由光通道器件的有限带宽而产生，它和传输特定的字符序列有关。该抖动会带来非理想的个别脉冲响应和解码后的均值变化，导致基准漂移并有可能改变光接收器的采样值电平
判定原则：测试结果应与预期结果相符，否则不符合要求项目编号：7
项目：光发送信号波形测试
测试仪表：流量发生器，带光电转换头的示波器测试配置：
发生器
示波器
测试过程：
1）按上图连接好电路。
YD/T1.156-2009
2）由流量发生器发送数据到核心路由器的光口；在自环的光口中LINK后，将发送光纤连接到带光电转化的示波器。
3）将数据量逐步调大，使眼图稳定，从示波器读出有关参数预期结果：以ANSIX3.166-1990第22页上的图10所示为标准模板，得到的眼图应符合模板要求测试说明：光发送信号波形以发送眼图模框的形式规定了发送机的光脉冲形状特性，它包括上升、下降时间、周期、脉冲过冲及振荡等。判定原则：测试结果应与预期结果相符，否则不符合要求项目编号：8
项目：光谱宽测试
测试仪表：流量发生器，光谱分析仪测试配置：
发生器
测试过程：
1）按上图连接好电路。
光谱分析
2）由流量发生器发送数据到核心路由器的光口；在自环的光口中LINK后，将发送光纤连接到光谱分析仪3）读出谱宽
预期结果：4nm
测试说明：输出光信号谱宽（SpectralWidth-FWHM）是指光模块输出光信号在50%的最大发送功率处所对应的两个波长的差值
判定原则：测试结果应与预期结果相符，否则不符合要求YD/T1156-2009
项目编号：9
项目：接收灵敏度测试
测试仪表：流量发生器，光衰减器，光功率计测试配置：
发生器
测试过程：
1）按上图连接好电路：
光功率计
2）流量发生器向核心路由器光口发送连续的数据流（比特率：i250Mbit/s）3）调整光衰减器，使核心路由器LINK信号处于通断边缘，4）从光功率计上读出并记录光功率值，即为接收机的灵敏度预期结果：接收灵敏度应小于19dBm测试说明：·进行三次测试，对结果取平均值判定原则：测试结果应与预期结果相符，否则不符合要求项目编号：10
测试项目：1000Base-LX接口误码特性测试测试仪表：误码仪
测试配置：
测试过程：
1）按上图连接好电路：
2）误码测试仪选择适当的PRBS。测试时长为2h。3）测试误码率
预期结果：误码率不超过10-11
测试说明：
判定原则：测试结果应与预期结果相符，否则不符合要求
