标准简介:
标准下载解压密码:www.bzxz.net
GB/T4476《金属船体制图》分为四个部分,本部分为GB/T4476的第2部分。本部分代替GB/T4476.2—1984《金属船体制图 图形符号》。 本部分规定了金属船体制图时在图样或技术文件中所需的图形符号。本部分适用于民船和军用辅助船舶金属船体的制图。本部分与GB/T4476.2—1984相比,主要有下列变化:———修改了视向符号;———增加了一种肋位符号;———明确了小开口剖面符号的适用范围。 GB/T 4476.2-2008 金属船体制图 第2部分:图形符号 GB/T4476.2-2008

部分标准内容:
ICS47.020

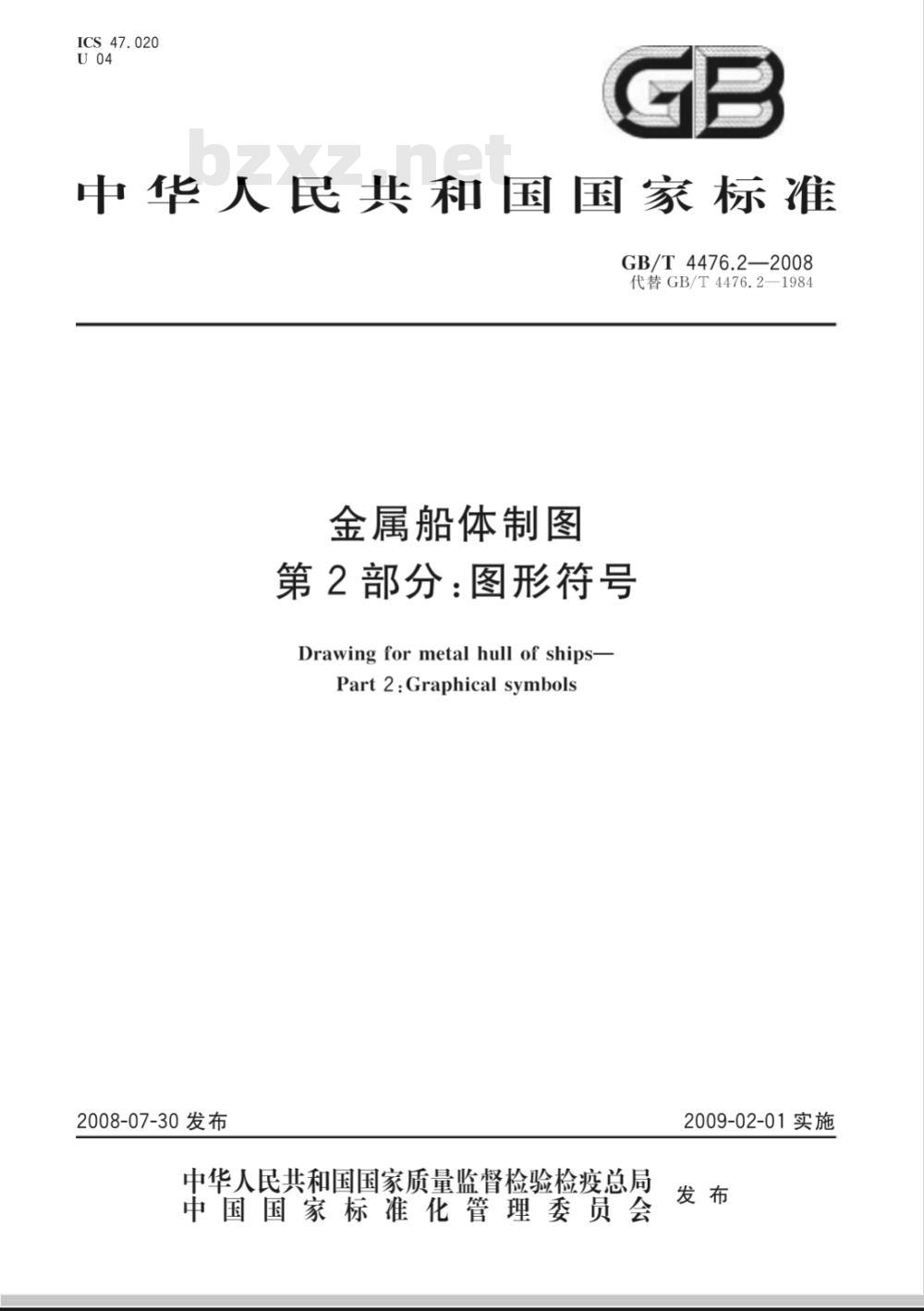

中华人民共和国国家标准
GB/T4476.2—2008
代替GB/T4476.2—1984
金属船体制图
第2部分:图形符号
Drawing for metal hull of ships-Part 2:Graphical symbols
2008-07-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

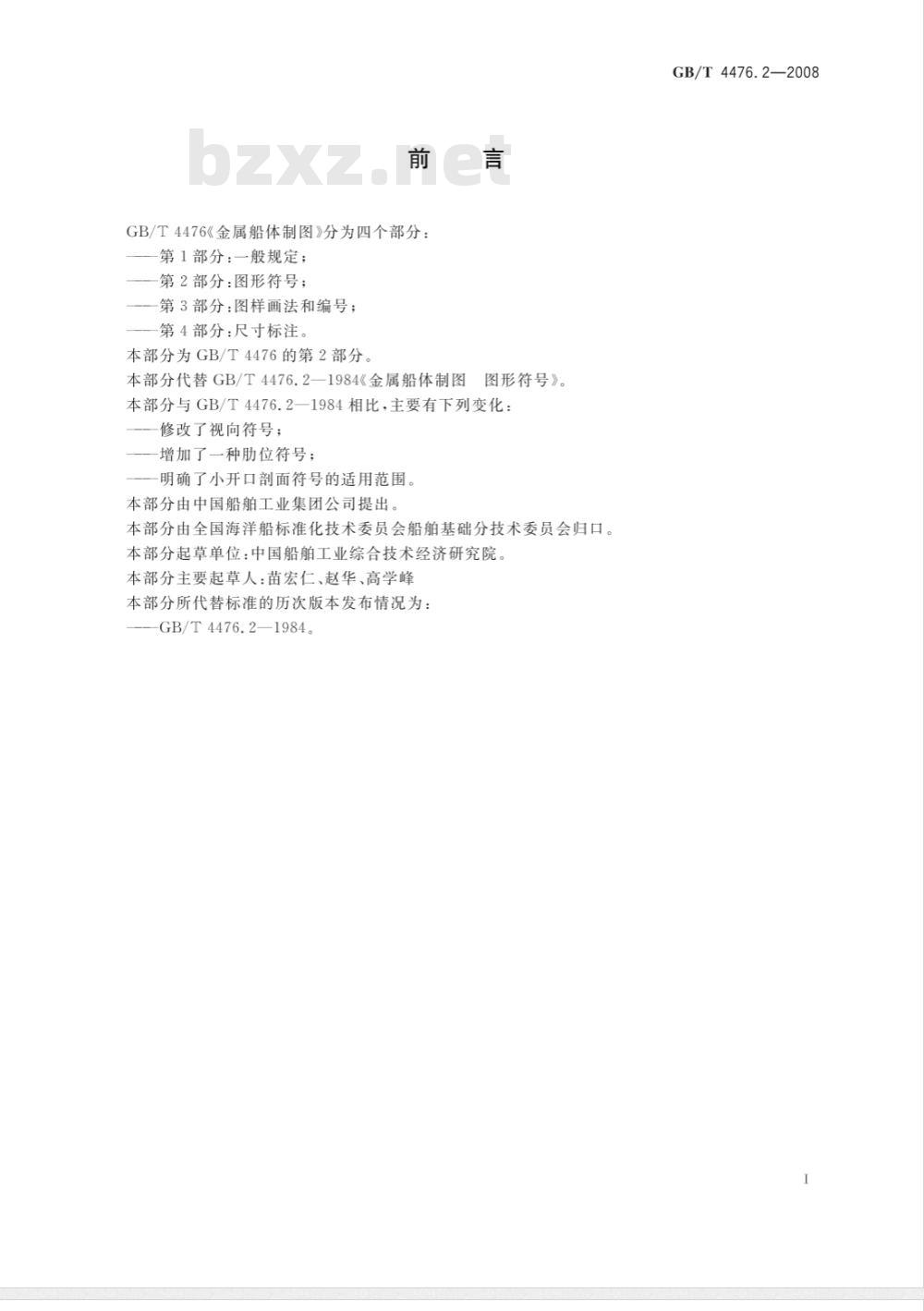

GB/T4476《金属船体制图》分为四个部分:第1部分:一般规定;
第2部分:图形符号;
第3部分:图样画法和编号;
第4部分:尺寸标注。
本部分为GB/T4476的第2部分
本部分代替GB/T4476.2—1984《金属船体制图图形符号》。
本部分与GB/T4476.2一1984相比,主要有下列变化:修改了视向符号;
增加了一种肋位符号;
明确了小开口面符号的适用范围。本部分由中国船舶工业集团公司提出。本部分由全国海洋船标准化技术委员会船舶基础分技术委员会归口。本部分起草单位:中国船舶工业综合技术经济研究院。本部分主要起草人:苗宏仁、赵华、高学峰本部分所代替标准的历次版本发布情况为:GB/T4476.2—1984。
GB/T4476.2—2008
1范围
金属船体制图
第2部分:图形符号
GB/T 4476.2—2008
GB/T4476的本部分规定了金属船体制图时在图样或技术文件中所需的图形符号。本部分适用于民船和军用辅助船舶金属船体的制图。2图形符号

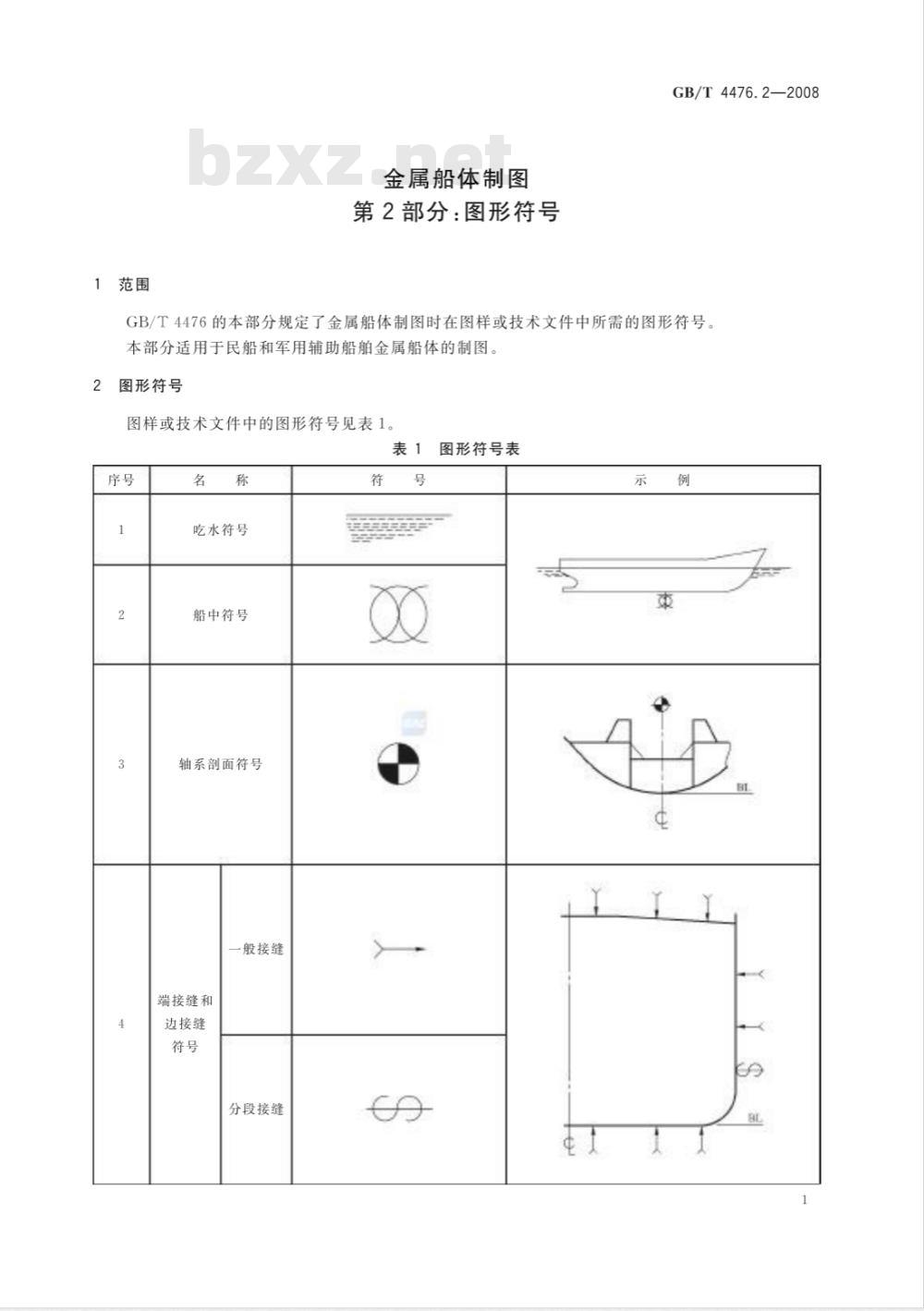

图样或技术文件中的图形符号见表1。表1图形符号表
吃水符号
船中符号
轴系剖面符号
一般接缝
端接缝和
边接缝
分段接缝Www.bzxZ.net
GB/T4476.2—2008
连续符号
间断符号:
视向符号
肋位符号
小开口剖面符号b
表1(续)
FR或#
剖切符号
表1 (续)
a若图形上的断续关系已经明确,该符号可以不画。示
GB/T4476.2—2008
b舱底图、围壁平面图等图形中,小开口虽未被剖切,但仍可使用该符号。若同一图形中,该符号使用较多时,可采用其下半部分的简化画法。对于无扁钢或面板的开口,使用上、下部分中上方的符号,否则,使用下方的符号。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T4476.2—2008
代替GB/T4476.2—1984
金属船体制图
第2部分:图形符号
Drawing for metal hull of ships-Part 2:Graphical symbols
2008-07-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施
GB/T4476《金属船体制图》分为四个部分:第1部分:一般规定;
第2部分:图形符号;
第3部分:图样画法和编号;
第4部分:尺寸标注。
本部分为GB/T4476的第2部分
本部分代替GB/T4476.2—1984《金属船体制图图形符号》。
本部分与GB/T4476.2一1984相比,主要有下列变化:修改了视向符号;
增加了一种肋位符号;
明确了小开口面符号的适用范围。本部分由中国船舶工业集团公司提出。本部分由全国海洋船标准化技术委员会船舶基础分技术委员会归口。本部分起草单位:中国船舶工业综合技术经济研究院。本部分主要起草人:苗宏仁、赵华、高学峰本部分所代替标准的历次版本发布情况为:GB/T4476.2—1984。
GB/T4476.2—2008
1范围
金属船体制图
第2部分:图形符号
GB/T 4476.2—2008
GB/T4476的本部分规定了金属船体制图时在图样或技术文件中所需的图形符号。本部分适用于民船和军用辅助船舶金属船体的制图。2图形符号
图样或技术文件中的图形符号见表1。表1图形符号表
吃水符号
船中符号
轴系剖面符号
一般接缝
端接缝和
边接缝
分段接缝Www.bzxZ.net
GB/T4476.2—2008

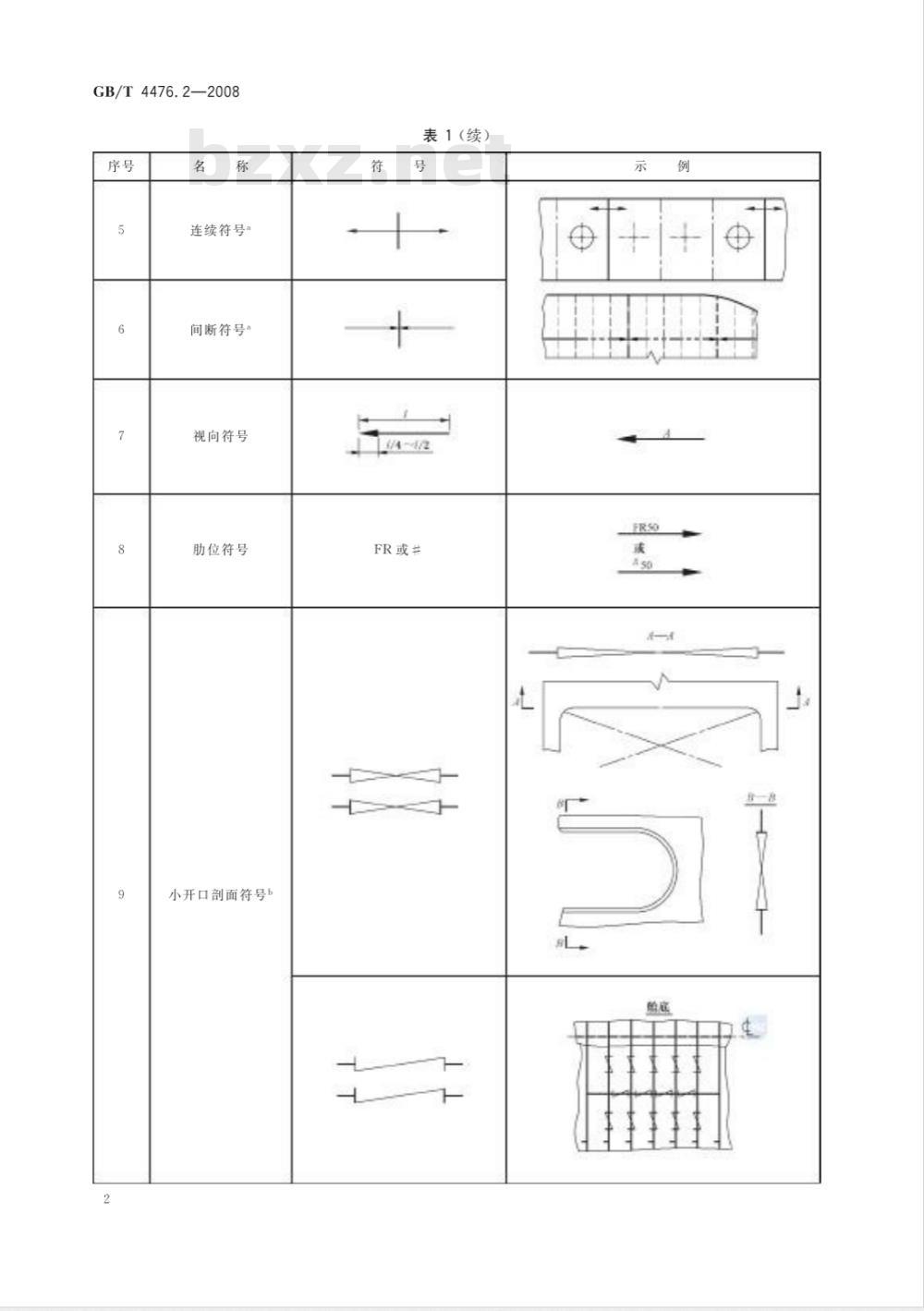

连续符号
间断符号:
视向符号
肋位符号
小开口剖面符号b
表1(续)
FR或#

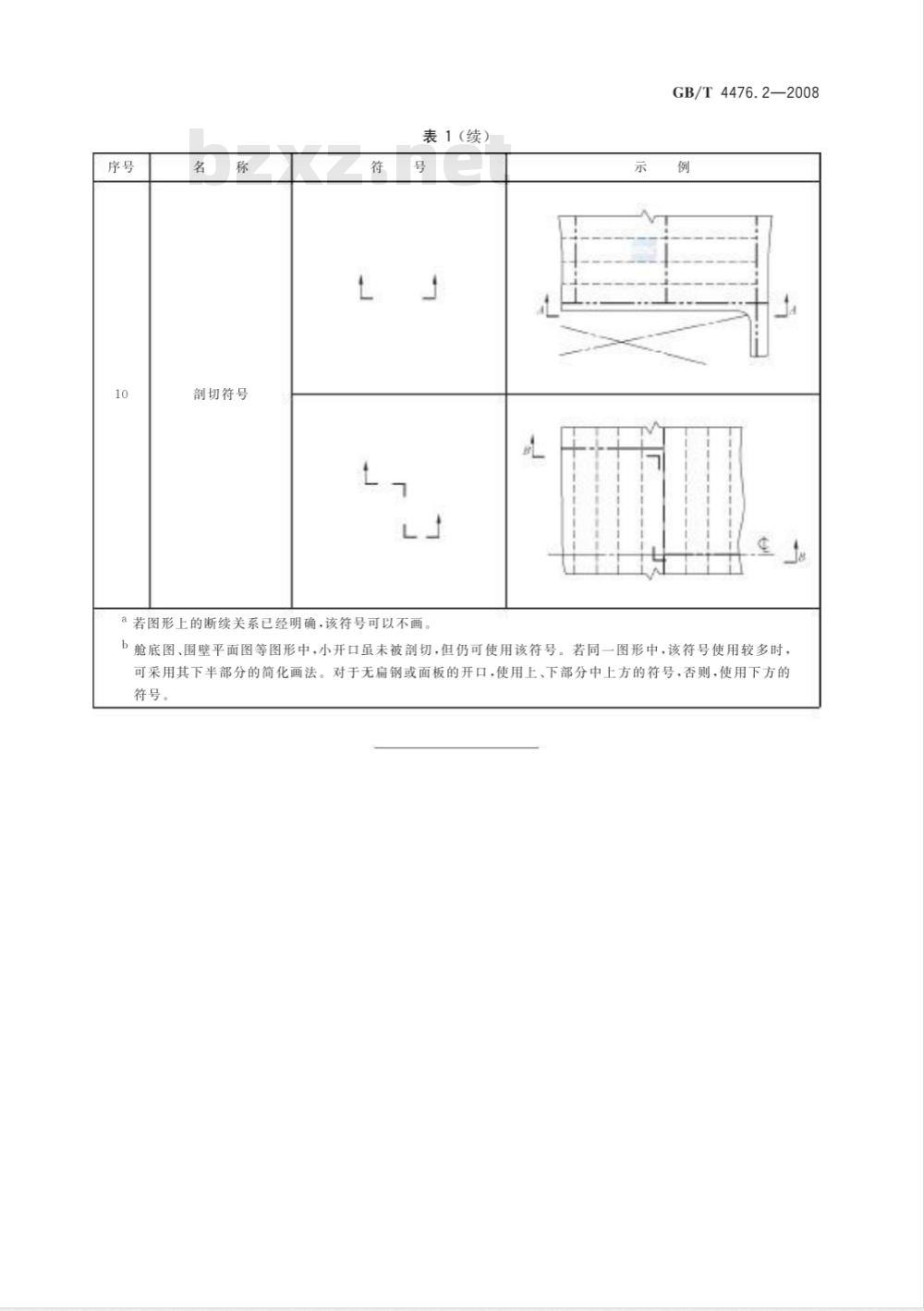

剖切符号
表1 (续)
a若图形上的断续关系已经明确,该符号可以不画。示
GB/T4476.2—2008
b舱底图、围壁平面图等图形中,小开口虽未被剖切,但仍可使用该符号。若同一图形中,该符号使用较多时,可采用其下半部分的简化画法。对于无扁钢或面板的开口,使用上、下部分中上方的符号,否则,使用下方的符号。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
