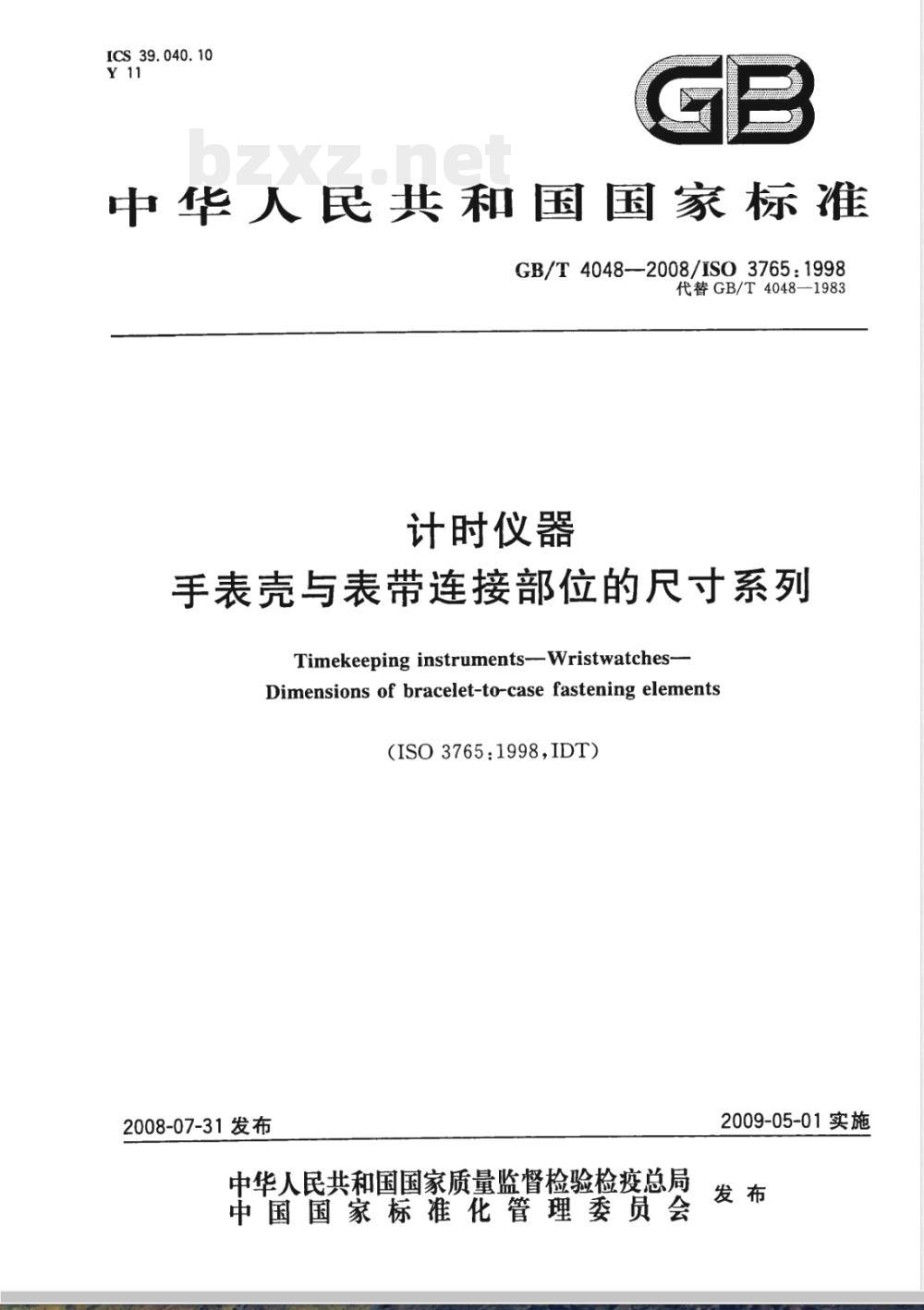

【国家标准(GB)】 计时仪器 手表壳与表带连接部位的尺寸系列

ICS39.040.10
中华人民共和国国家标准
GB/T 4048—2008/ISO3765:1998代替GB/T4048—1983
计时仪器
手表壳与表带连接部位的尺寸系列Timekeeping instruments--Wristwatches-Dimensions of bracelet-to-case fastening elements(ISO3765:1998,IDT)
2008-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-05-01实施

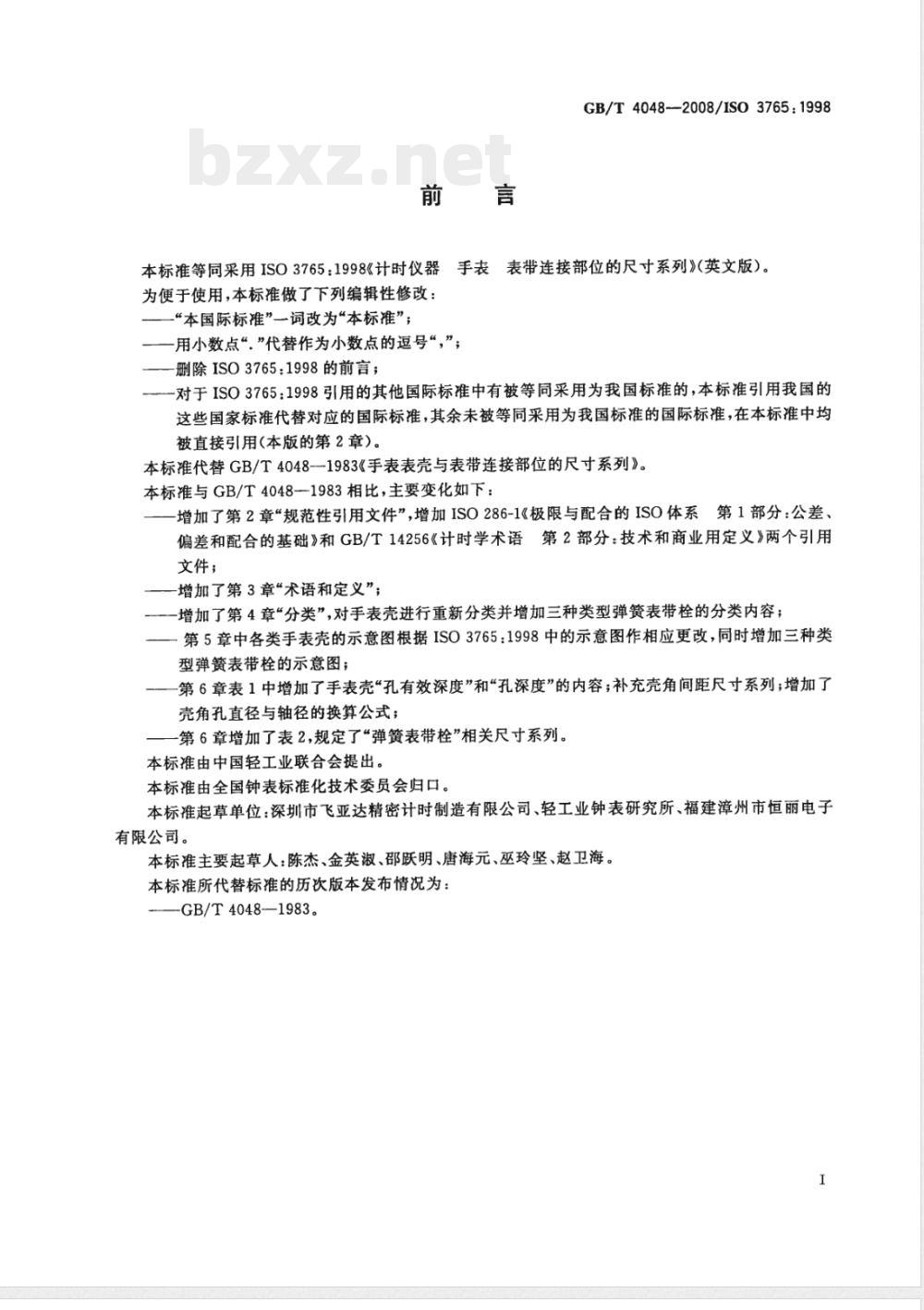

GB/T4048-—2008/IS03765:1998本标准等同采用ISO3765：1998《计时仪器手表表带连接部位的尺寸系列》（英文版）。为便于使用，本标准做了下列编辑性修改：“本国际标准”一词改为“本标准”；一用小数点“”代替作为小数点的逗号“，”；一删除ISO3765：1998的前言；
一对于ISO3765：1998引用的其他国际标准中有被等同采用为我国标准的，本标准引用我国的这些国家标准代替对应的国际标准，其余未被等同采用为我国标准的国际标准，在本标准中均被直接引用（本版的第2章）。
本标准代替GB/T4048-1983《手表表壳与表带连接部位的尺寸系列》。本标准与GB/T4048-1983相比，主要变化如下：-增加了第2章“规范性引用文件”，增加ISO286-1《极限与配合的ISO体系第1部分：公差偏差和配合的基础》和GB/T14256《计时学术语第2部分：技术和商业用定义》两个引用文件；
——增加了第3章“术语和定义”；增加了第4章“分类”，对手表壳进行重新分类并增加三种类型弹簧表带栓的分类内容；第5章中各类手表壳的示意图根据ISO3765：1998中的示意图作相应更改，同时增加三种类型弹簧表带栓的示意图；
——一第6章表1中增加了手表壳“孔有效深度”和“孔深度”的内容；补充壳角间距尺寸系列；增加了壳角孔直径与轴径的换算公式；-第6章增加了表2,规定了“弹簧表带栓”相关尺寸系列。本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会归口。本标准起草单位：深圳市飞亚达精密计时制造有限公司、轻工业钟表研究所、福建漳州市恒丽电子有限公司。
本标准主要起草人：陈杰、金英淑、邵跃明、唐海元、巫玲坚、赵卫海。本标准所代替标准的历次版本发布情况为：GB/T4048—1983。

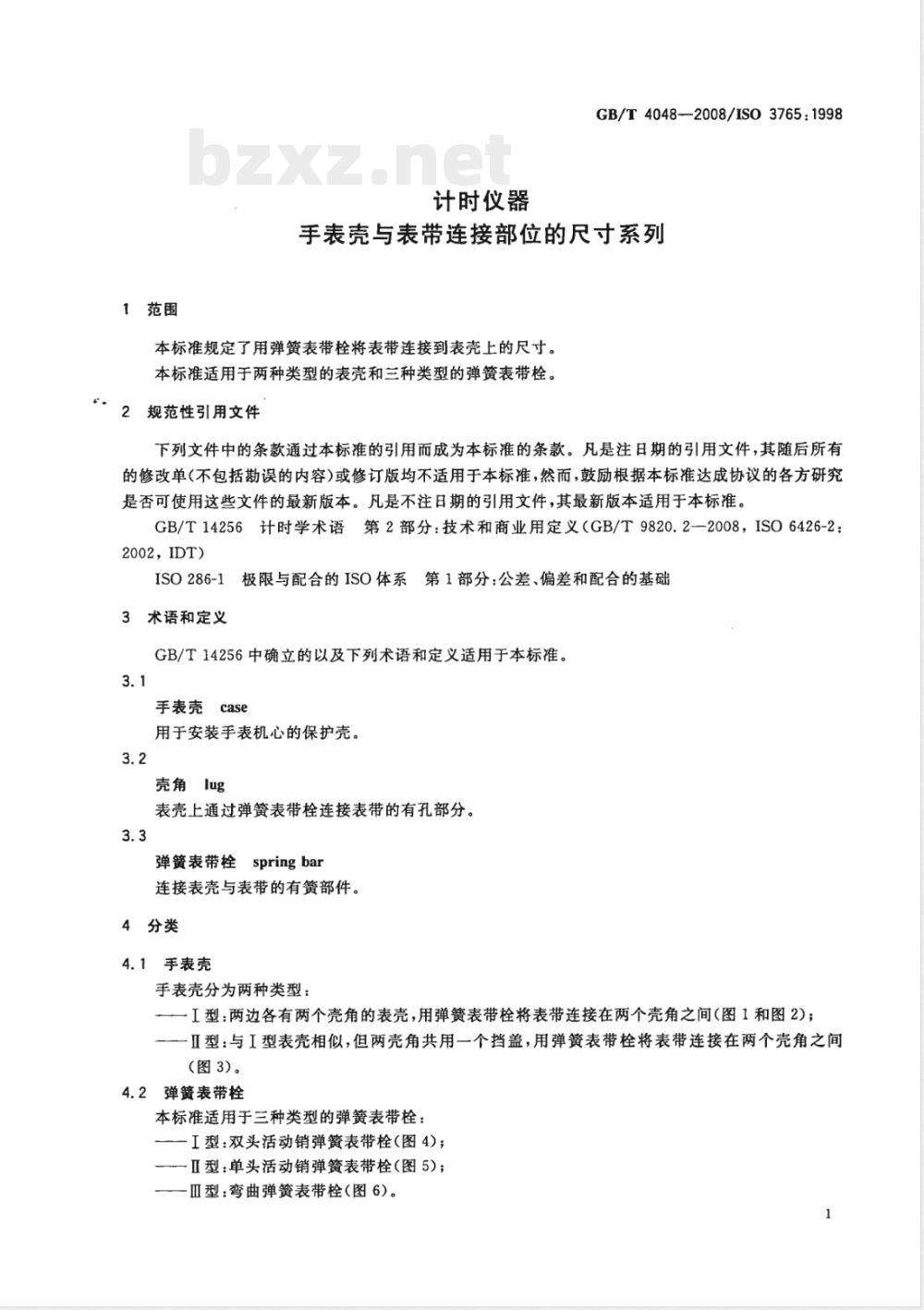

1范围
计时仪器
GB/T4048—2008/ISO3765:1998
手表壳与表带连接部位的尺寸系列本标准规定了用弹簧表带栓将表带连接到表壳上的尺寸。本标准适用于两种类型的表壳和兰种类型的弹簧表带栓。“·2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14256计时学术语第2部分：技术和商业用定义（GB/T9820.2一2008，ISO6426-2：2002，IDT)
ISO286-1极限与配合的ISO体系第1部分：公差、偏差和配合的基础3术语和定义下载标准就来标准下载网
GB/T14256中确立的以及下列术语和定义适用于本标准。3.1
手表壳
用于安装手表机心的保护壳。
壳角lug
表壳上通过弹簧表带栓连接表带的有孔部分。3.3
弹簧表带栓
springbar
连接表壳与表带的有簧部件。
4分类
4.1手表壳
手表壳分为两种类型：
一I型：两边各有两个壳角的表壳，用弹簧表带栓将表带连接在两个壳角之间（图1和图2）；一Ⅱ型：与I型表壳相似，但两壳角共用一个挡盖，用弹簧表带栓将表带连接在两个壳角之间（图3)。
4.2弹簧表带栓
本标准适用于三种类型的弹簧表带栓：一I型：双头活动销弹簧表带栓(图4)；Ⅱ型：单头活动销弹簧表带栓（图5）；一Ⅲ型：弯曲弹簧表带栓（图6）。1
GB/T4048—2008/IS03765:1998

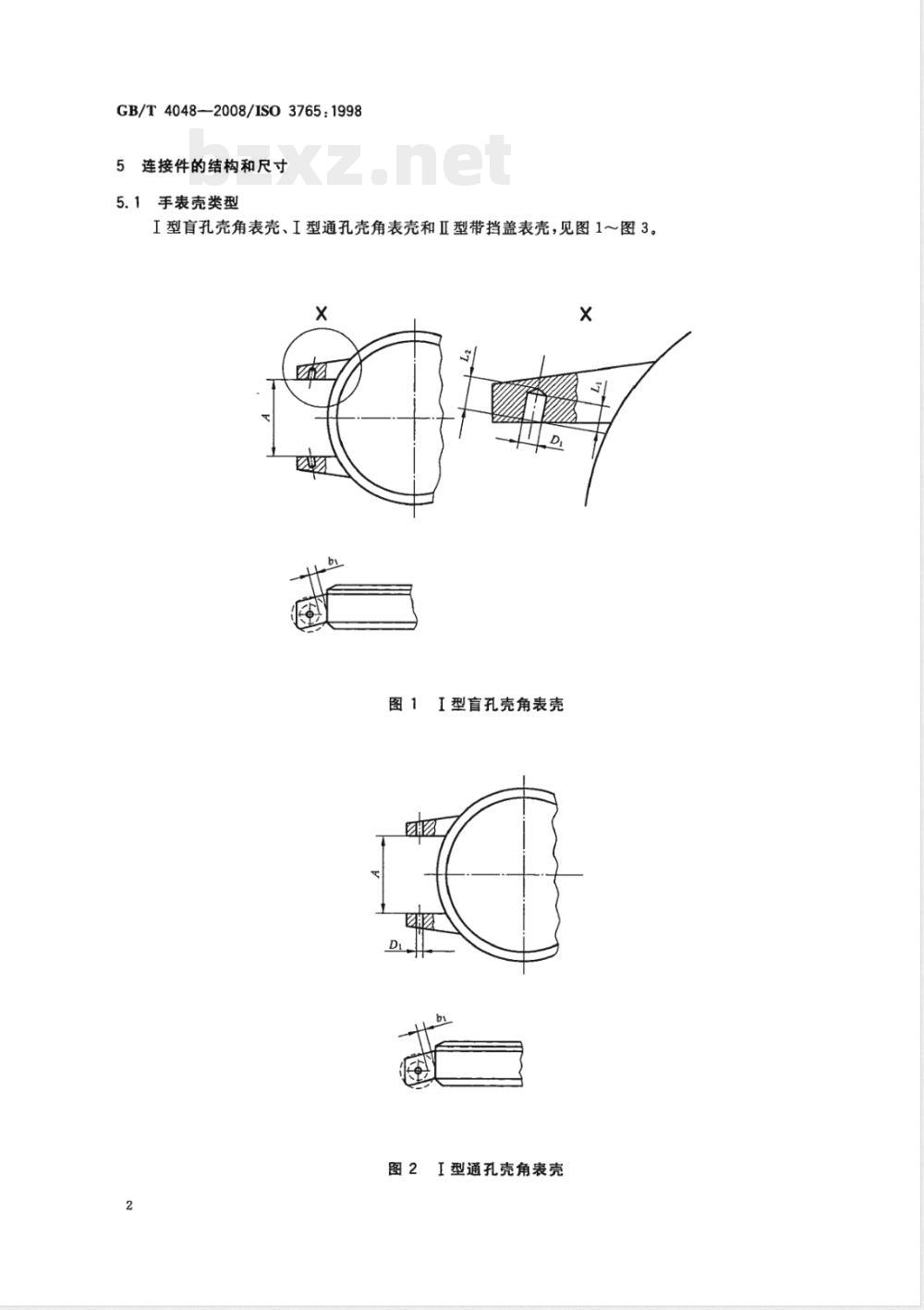

5连接件的结构和尺寸
5.1手表壳类型
I型盲孔壳角表壳、I型通孔壳角表壳和Ⅱ型带挡盖表壳，见图1～图3。x
图1I型盲孔壳角表壳
图21型通孔壳角表壳

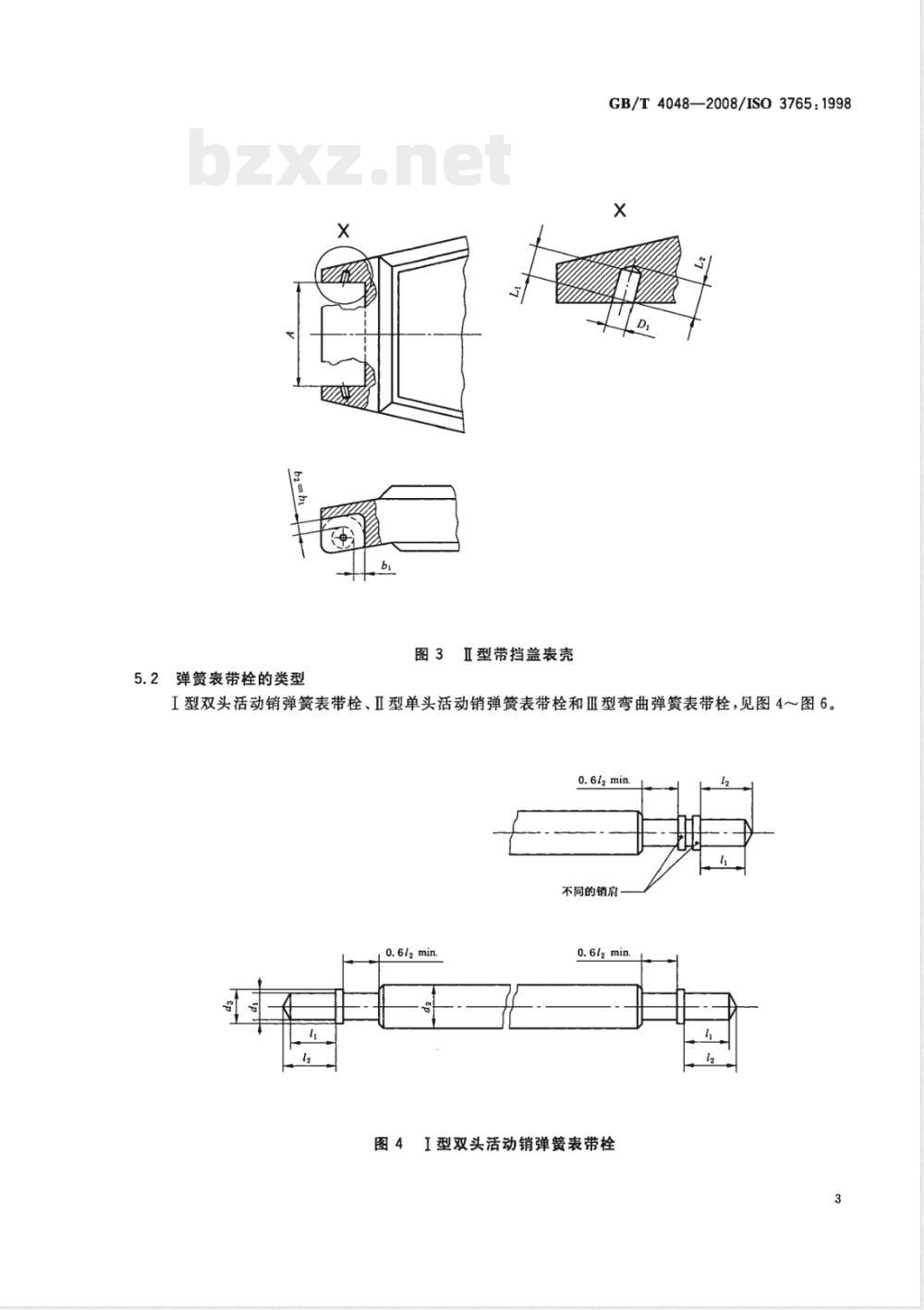

5.2弹簧表带栓的类型
I型带挡盖表壳
GB/T4048—2008/IS03765：1998×
I型双头活动销弹簧表带栓、Ⅱ型单头活动销弹簧表带栓和Ⅲ型弯曲弹簧表带栓，见图4～图6。0.612min
不同的销肩
图4I型双头活动销弹簧表带栓
GB/T4048—2008/ISO3765:1998
1.212min.
图5Ⅱ型单头活动销弹簧表带栓
图6Ⅲ型弯曲弹簧表带栓
手表壳和弹簧表带栓的配合尺寸和公差6
见表1和表2、
表1手表壳的配合尺寸和公差
壳角间距A
弹簧表带栓间距（bi=b2）
a见ISO286-1。
壳角孔直径D
D,=di+0.05
Di=di+o.10
孔有效深度L1
L,=2+0.05
单位为毫米
孔深度L2
L2=1+0.10
栓销直径d
a见Iso286-1。
栓体直径d2
GB/T4048--2008/ISO 3765:1998弹簧表带栓的配合尺寸和公差
栓肩直径ds
栓销有效长度1
单位为旁米
栓销长度 12
