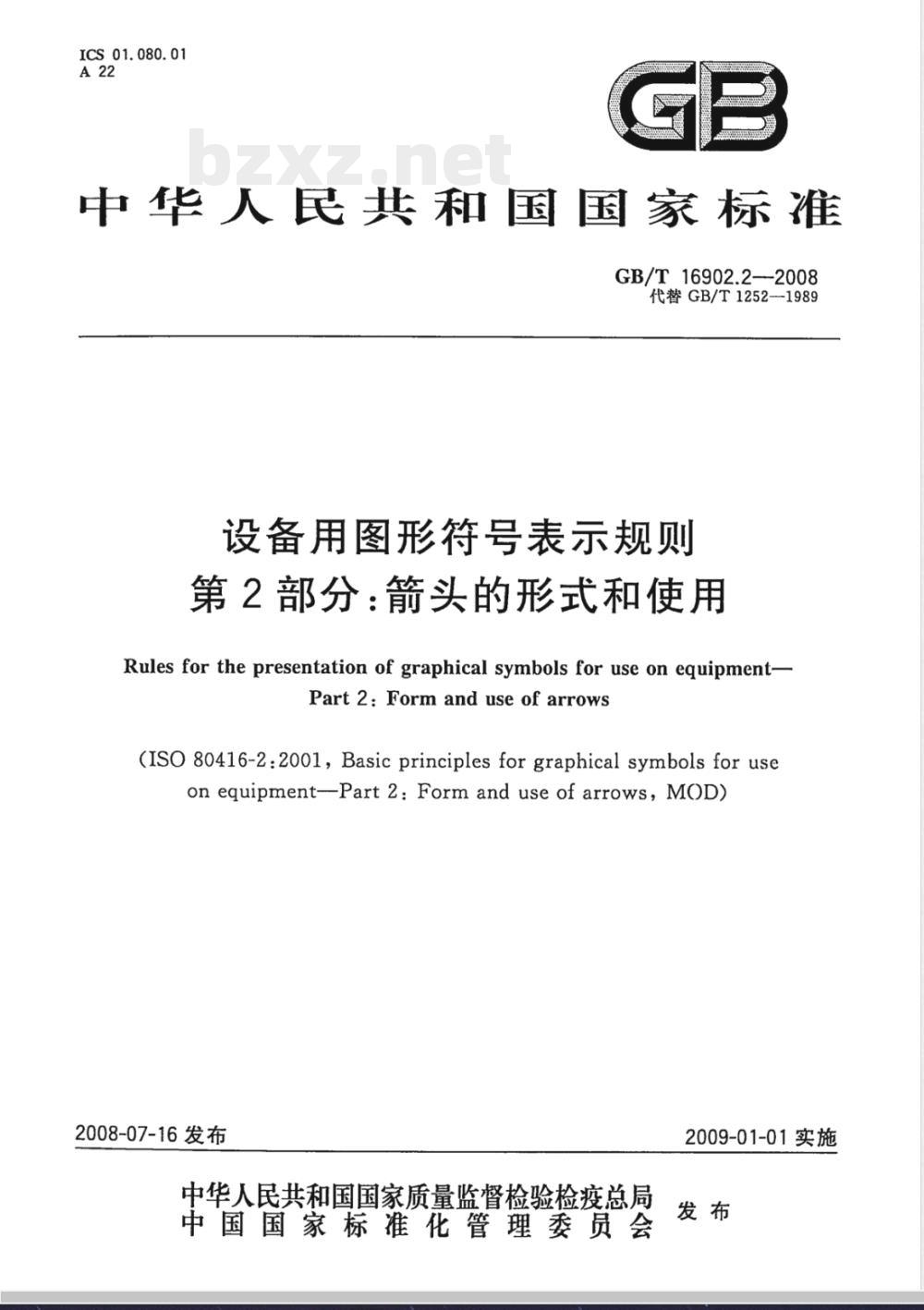

- GB/T 16902.2-2008 设备用图形符号表示规则 第2部分:箭头的形式和使用

【国家标准(GB)】 设备用图形符号表示规则 第2部分:箭头的形式和使用
- GB/T16902.2-2008
- 现行
标准号:
GB/T 16902.2-2008
标准名称:
设备用图形符号表示规则 第2部分:箭头的形式和使用
标准类别:
国家标准(GB)
英文名称:
Rules for the presentation of graphical symbols for use on equipment - Part 2: Form and use of arrows标准状态:
现行-
发布日期:
2008-07-16 -
实施日期:
2009-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
2.34 MB
替代情况:
替代GB/T 1252-1989采标情况:
IDT ISO 80416-2:2001

点击下载
标准简介:
GB/T16902的本部分规定了用箭头表示运动、速度、力、功能或尺寸的基本原则。本部分确定的箭头用于设备用图形符号或图形符号要素。本部分适用于创建新的原形符号或修改现行的图形符号。 本部分修改采用ISO80416-2:2001 《设备用图形符号的基本原则 第2 部分:箭头的形式和使用》。本部分与ISO80416-2:2001的主要区别为:用GB/T16902.1 代替了原国际标准中的引用文件IEC80416-1。本部分代替GB/T1252—1989《图形符箭头及其应用》,与GB/T1252—1989 相比主要变化如下:———删掉用于标志用图形符号的箭头基本形式(1989年版表1的3.1);———删掉符号示例“连续转弯”(1989年版表2);———删掉符号示例“接合”、“分离”(1989年版表3);———删掉符号示例“间距”、“压力机的闭合高度”、“规定的壁厚”(1989年版表4);———删掉符号示例“直行和左转”、“直行和右转”、“左转和右转”(1989年版表5);———调整符号示例“左螺旋”和“右螺旋”的方向(1989年版表2的4.1.1;本版表A.1);———调整符号示例“左回转”和“右回转”的方向(1989年版表2的4.1.1;本版表A.1);———修改符号示例“慢速”(1989年版续表2的4.1.3;本版表A.3);———增加符号示例“加速”和“减速”(本版表A.3);———增加符号示例“加卷筒纸”和“压力”(本版表A.4);———增加了参考文献。 GB/T 16902.2-2008 设备用图形符号表示规则 第2部分:箭头的形式和使用 GB/T16902.2-2008

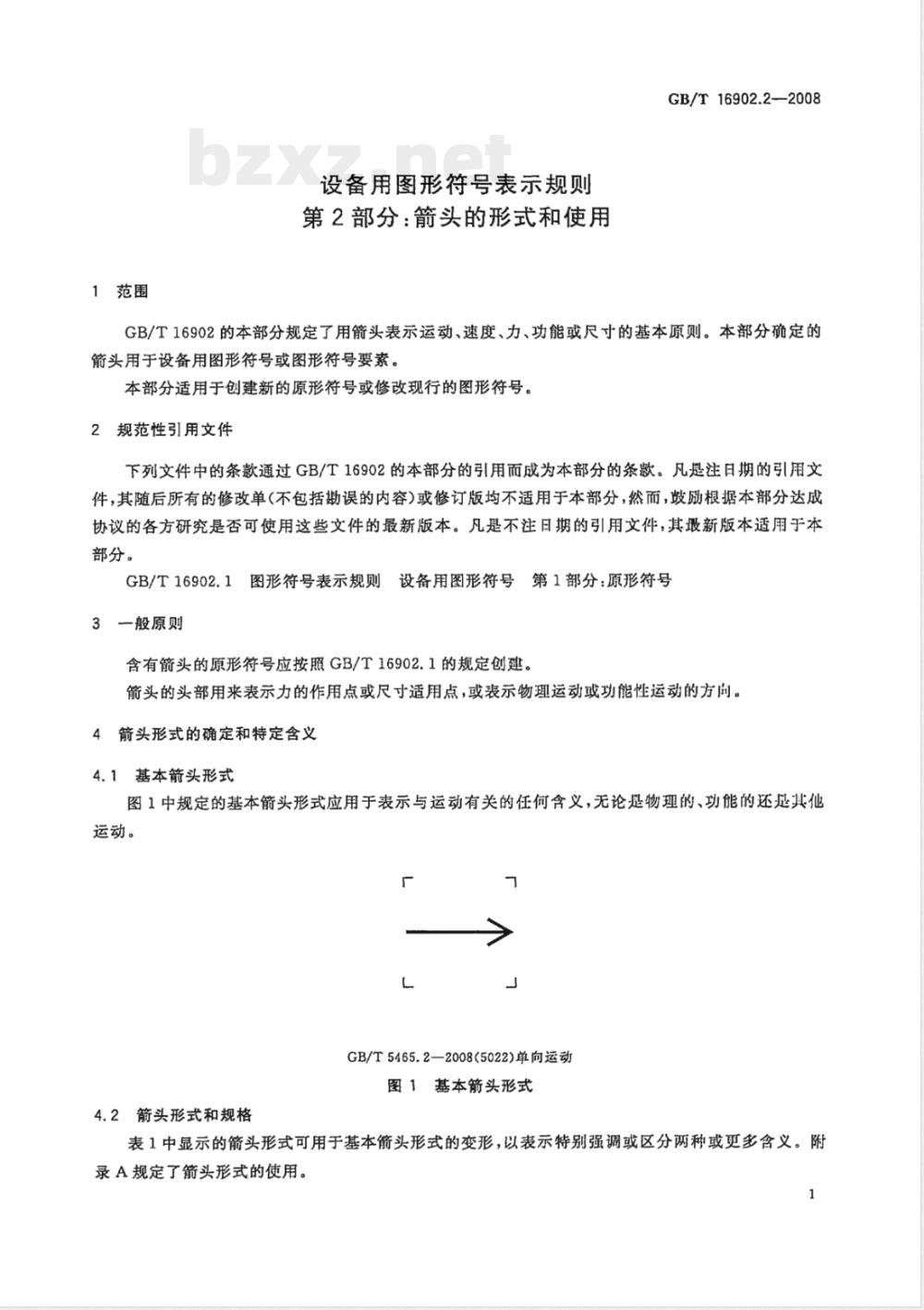

GB/T16902的本部分规定了用箭头表示运动、速度、力、功能或尺寸的基本原则。本部分确定的箭头用于设备用图形符号或图形符号要素。
本部分适用于创建新的原形符号或修改现行的图形符号。

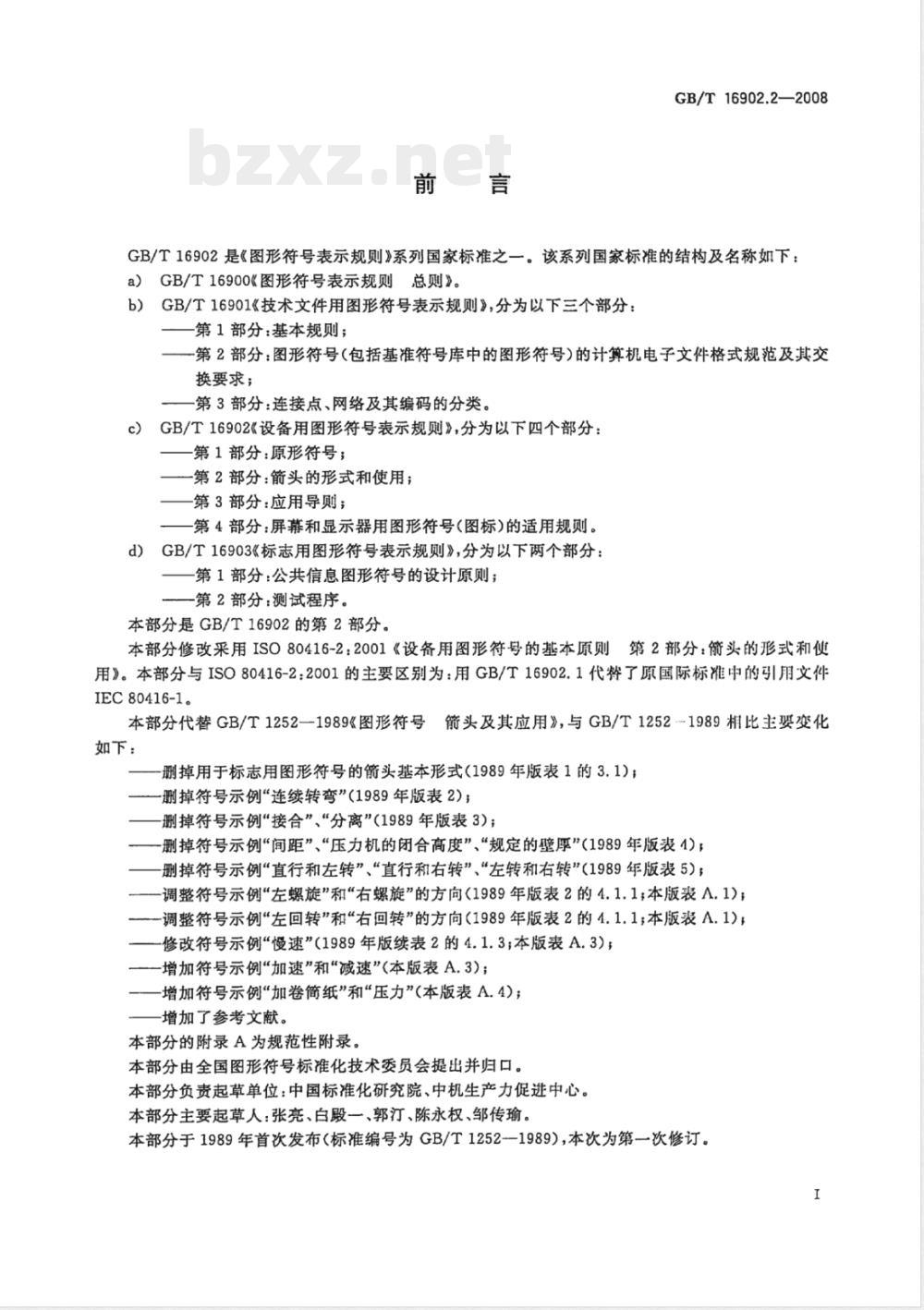

GB/T16902 是《图形符号表示规则》系列国家标准之一。该系列国家标准的结构及名称如下:
a) GB/T16900《图形符号表示规则 总则》。
b) GB/T16901《技术文件用图形符号表示规则》,分为以下三个部分:
---第1 部分:基本规则;
---第2 部分:图形符号(包括基准符号库中的图形符号)的计算机电子文件格式规范及其交换要求;
---第3 部分:连接点、网络及其编码的分类。
c) GB/T16902《设备用图形符号表示规则》,分为以下四个部分:
---第1 部分:原形符号;
---第2 部分:箭头的形式和使用;
---第3 部分:应用导则;
---第4 部分:屏幕和显示器用图形符号(图标)的适用规则。
d) GB/T16903《标志用图形符号表示规则》,分为以下两个部分:
---第1 部分:公共信息图形符号的设计原则;
---第2 部分:测试程序。
本部分是GB/T16902的第2 部分。
本部分修改采用ISO80416-2:2001 《设备用图形符号的基本原则 第2 部分:箭头的形式和使用》。本部分与ISO80416-2:2001的主要区别为:用GB/T16902.1 代替了原国际标准中的引用文件IEC80416-1。
本部分代替GB/T1252-1989《图形符号 箭头及其应用》,与GB/T1252-1989 相比主要变化如下:
---删掉用于标志用图形符号的箭头基本形式(1989年版表1的3.1);
---删掉符号示例连续转弯(1989年版表2);
---删掉符号示例接合、分离(1989年版表3);
---删掉符号示例间距、压力机的闭合高度、规定的壁厚(1989年版表4);
---删掉符号示例直行和左转、直行和右转、左转和右转(1989年版表5);
---调整符号示例左螺旋和右螺旋的方向(1989年版表2的4.1.1;本版表A.1);
---调整符号示例左回转和右回转的方向(1989年版表2的4.1.1;本版表A.1);
---修改符号示例慢速(1989年版续表2的4.1.3;本版表A.3);
---增加符号示例加速和减速(本版表A.3);
---增加符号示例加卷筒纸和压力(本版表A.4);
---增加了参考文献。
本部分的附录A 为规范性附录。
本部分由全国图形符号标准化技术委员会提出并归口。
本部分负责起草单位:中国标准化研究院、中机生产力促进中心。
本部分主要起草人:张亮、白殿一、郭汀、陈永权、邹传瑜。
本部分于1989年首次发布(标准编号为GB/T1252-1989),本次为第一次修订。
下列文件中的条款通过GB/T16902的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T16902.1 图形符号表示规则 设备用图形符号 第1部分:原形符号

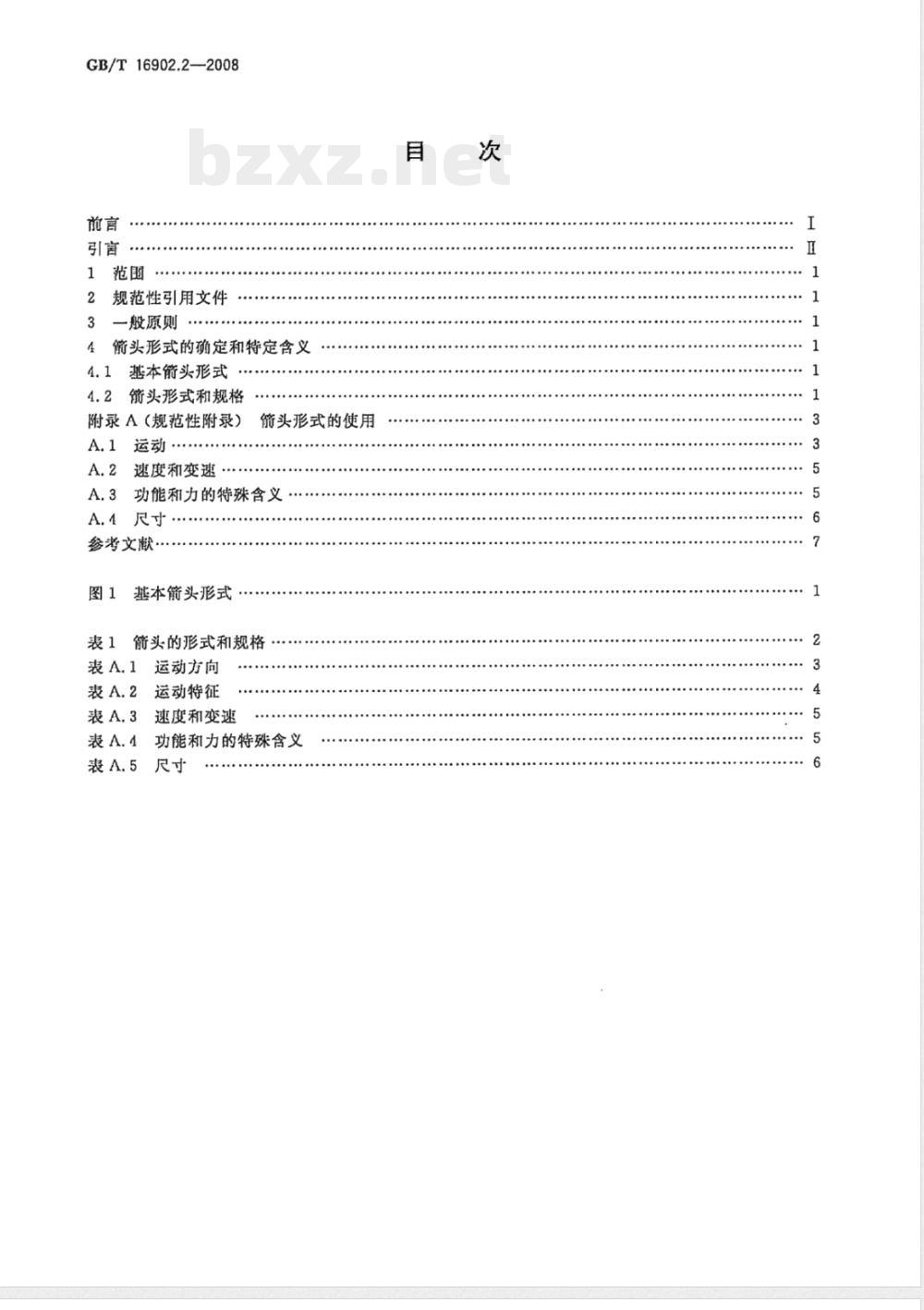

前言Ⅰ
引言Ⅱ
1 范围1
2 规范性引用文件1
3 一般原则1
4 箭头形式的确定和特定含义1
4.1 基本箭头形式1
4.2 箭头形式和规格1
附录A (规范性附录) 箭头形式的使用3
A.1 运动3
A.2 速度和变速5
A.3 功能和力的特殊含义5
A.4 尺寸6
参考文献7
图1 基本箭头形式1
表1 箭头的形式和规格2
表A.1 运动方向3
表A.2 运动特征4
表A.3 速度和变速5
表A.4 功能和力的特殊含义5
表A.5 尺寸6

标准图片预览:
