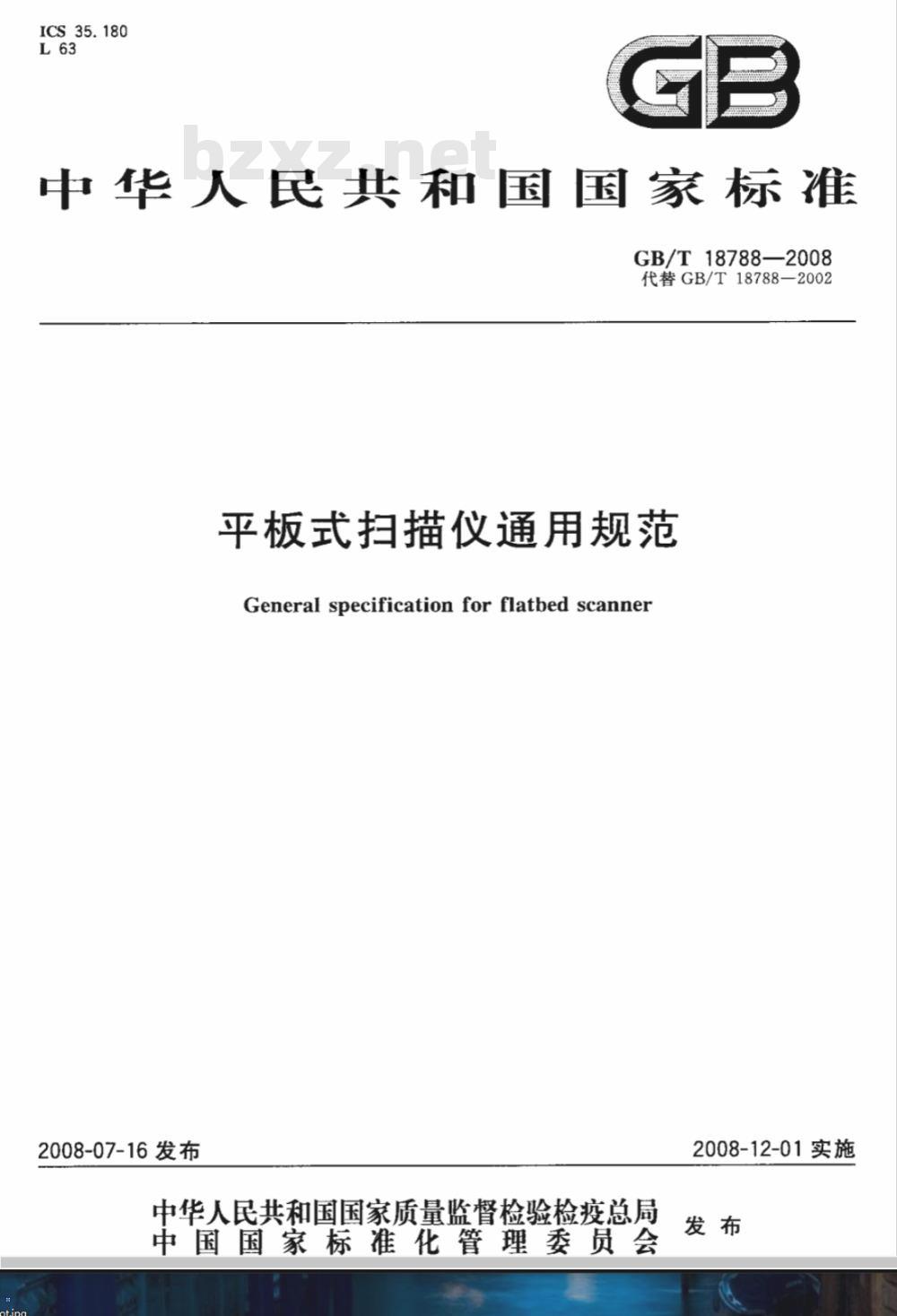

【国家标准(GB)】 平板式扫描仪通用规范

ICS35.180
中华人民共和国国家标准
GB/T18788—2008
代替GB/T18788-2002
平板式扫描仪通用规范
General specification for flatbed scanner2008-07-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2008-12-01实施
GB/T18788—2008

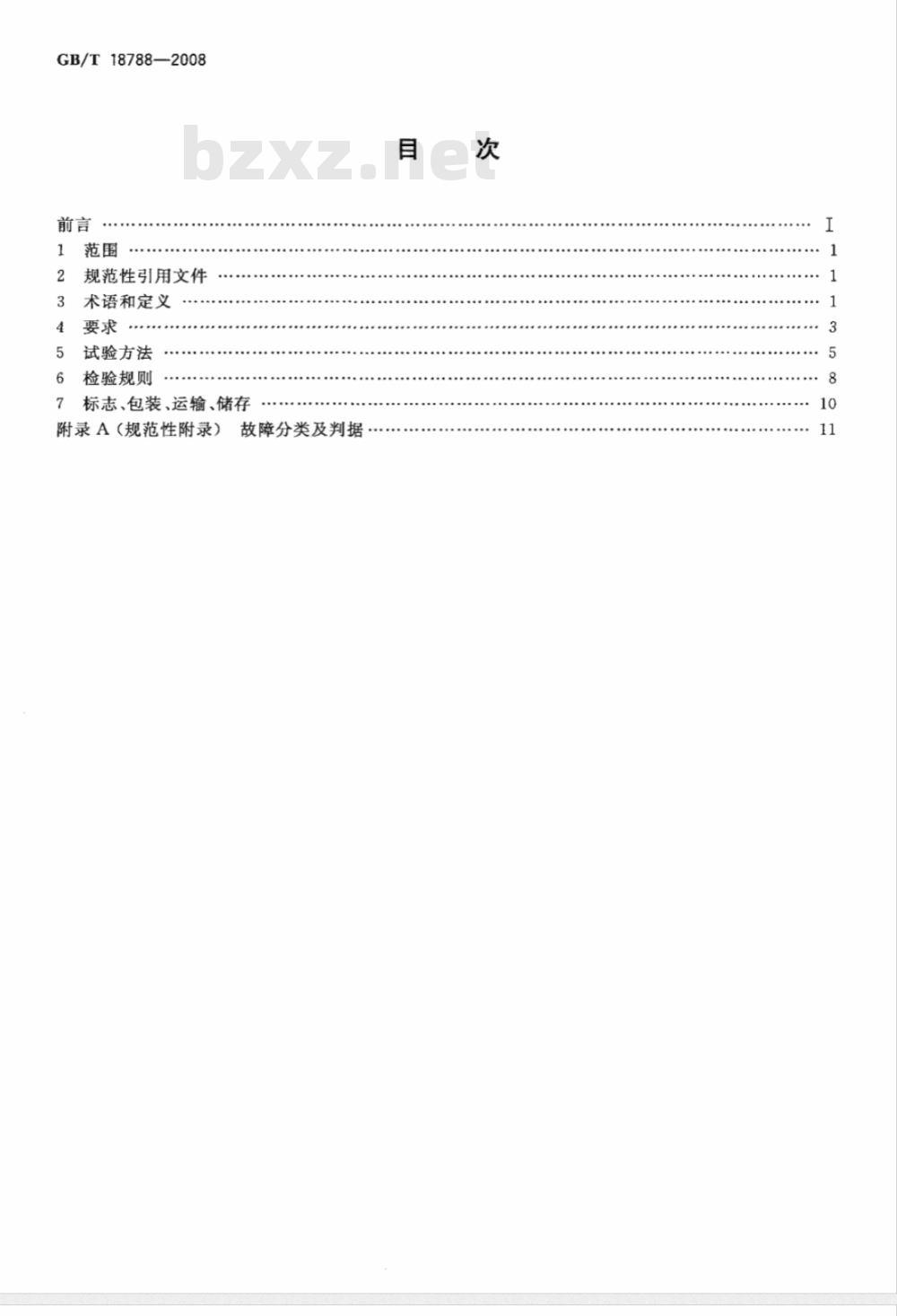

规范性引用文件
术语和定义
试验方法
检验规则
标志、包装、运输、储存
附录A（规范性附录）
故障分类及判据

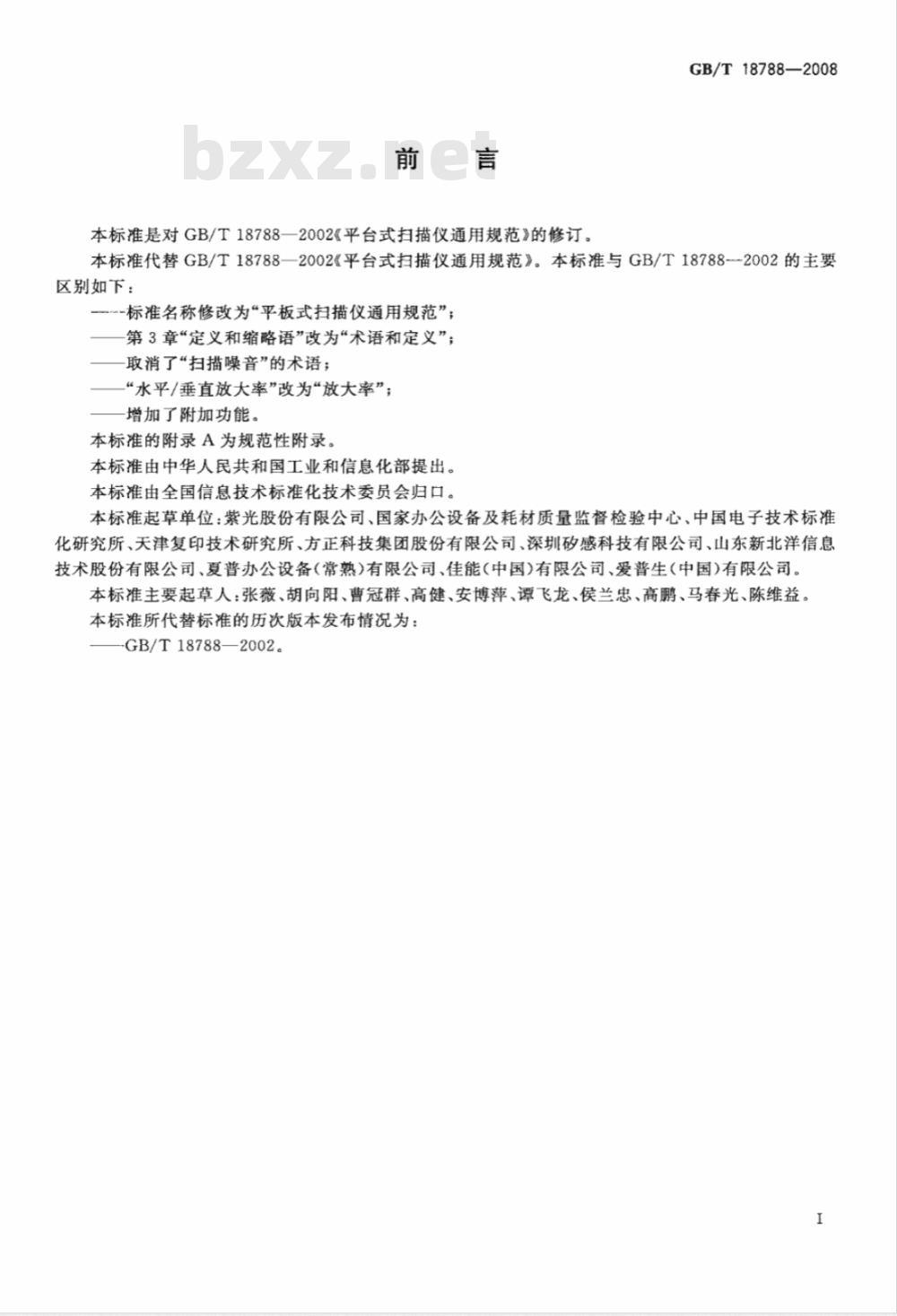

本标准是对GB/T18788一2002《平台式扫描仪通用规范》的修订。GB/T18788—2008
本标准代替GB/T18788一2002《平台式扫描仪通用规范》。本标准与GB/T18788-2002的主要区别如下：
-标准名称修改为“平板式扫描仪通用规范”；第3章“定义和缩略语”改为“术语和定义”，取消了“扫描噪音”的术语；
“水平/垂直放大率”改为“放大率”；增加了附加功能。
本标准的附录A为规范性附录。
本标准由中华人民共和国工业和信息化部提出。本标准由全国信息技术标准化技术委员会归口。本标准起草单位：紫光股份有限公司、国家办公设备及耗材质量监督检验中心、中国电子技术标准化研究所、天津复印技术研究所、方正科技集团股份有限公司、深圳矽感科技有限公司、山东新北洋信息技术股份有限公司、夏普办公设备(常熟)有限公司、佳能(中国)有限公司、爱普生(中国)有限公司。本标准主要起草人：张薇、胡向阳、曹冠群、高健、安博萍、谭飞龙、侯兰忠、高鹏、马春光、陈维益，本标准所代替标准的历次版本发布情况为：-GB/T18788—2002。

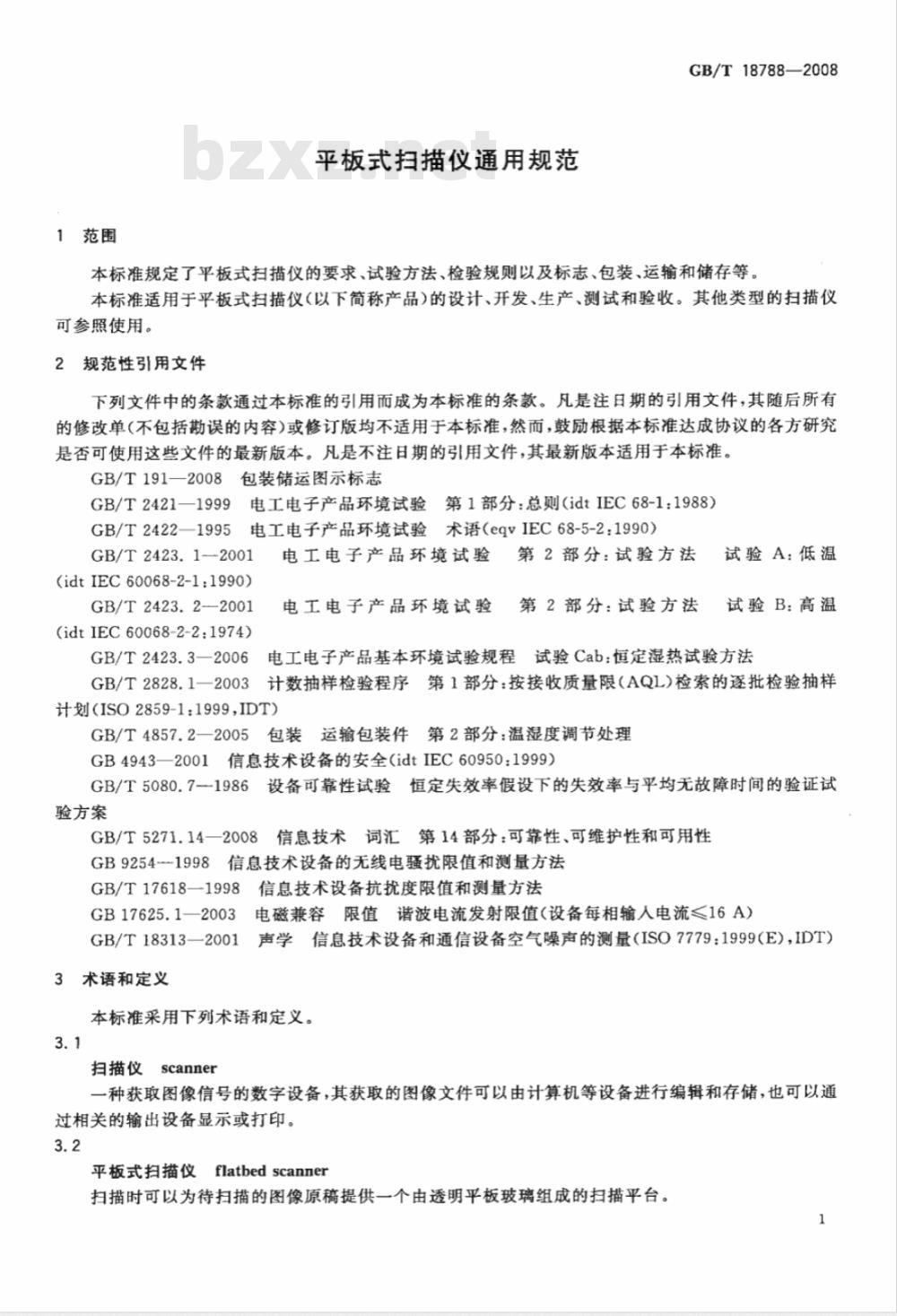

1范围
平板式扫描仪通用规范
GB/T18788—2008
本标准规定了平板式扫描仪的要求、试验方法、检验规则以及标志、包装、运输和储存等。本标准适用于平板式扫描仪（以下简称产品）的设计、开发、生产、测试和验收。其他类型的扫描仪可参照使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2008包装储运图示标志GB/T2421—1999电工电子产品环境试验第1部分：总则（idtIEC68-1：1988）GB/T2422—1995电工电子产品环境试验术语（eqvIEC68-5-2：1990）GB/T2423.1—2001
(idtIEC60068-2-1:1990)
GB/T2423.2—2001此内容来自标准下载网
(idtIEC60068-2-2:1974)
电工电子产品环境试验第2部分：试验方法电工电子产品环境试验第2部分：试验方法试验A：低温
试验B：高温
6电工电子产品基本环境试验规程试验Cab：恒定湿热试验方法GB/T2423.3—2006
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1：1999,IDT)
GB/T4857.2一2005包装运输包装件第2部分：温湿度调节处理GB4943—2001信息技术设备的安全（idtIEC60950：1999）GB/T5080.7-1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案
GB/T5271.14一2008信息技术词汇第14部分：可靠性、可维护性和可用性GB9254--1998信息技术设备的无线电骚扰限值和测量方法GB/T17618一1998信息技术设备抗扰度限值和测量方法GB17625.12003电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A）GB/T18313一2001声学信息技术设备和通信设备空气噪声的测量（ISO7779：1999(E），IDT）3术语和定义
本标准采用下列术语和定义。
扫描仪scanner
一种获取图像信号的数字设备，其获取的图像文件可以由计算机等设备进行编辑和存储，也可以通过相关的输出设备显示或打印。3.2
平板式扫描仪flatbedscanner
扫描时可以为待扫描的图像原稿提供一个由透明平板玻璃组成的扫描平台。1
GB/T 18788—2008

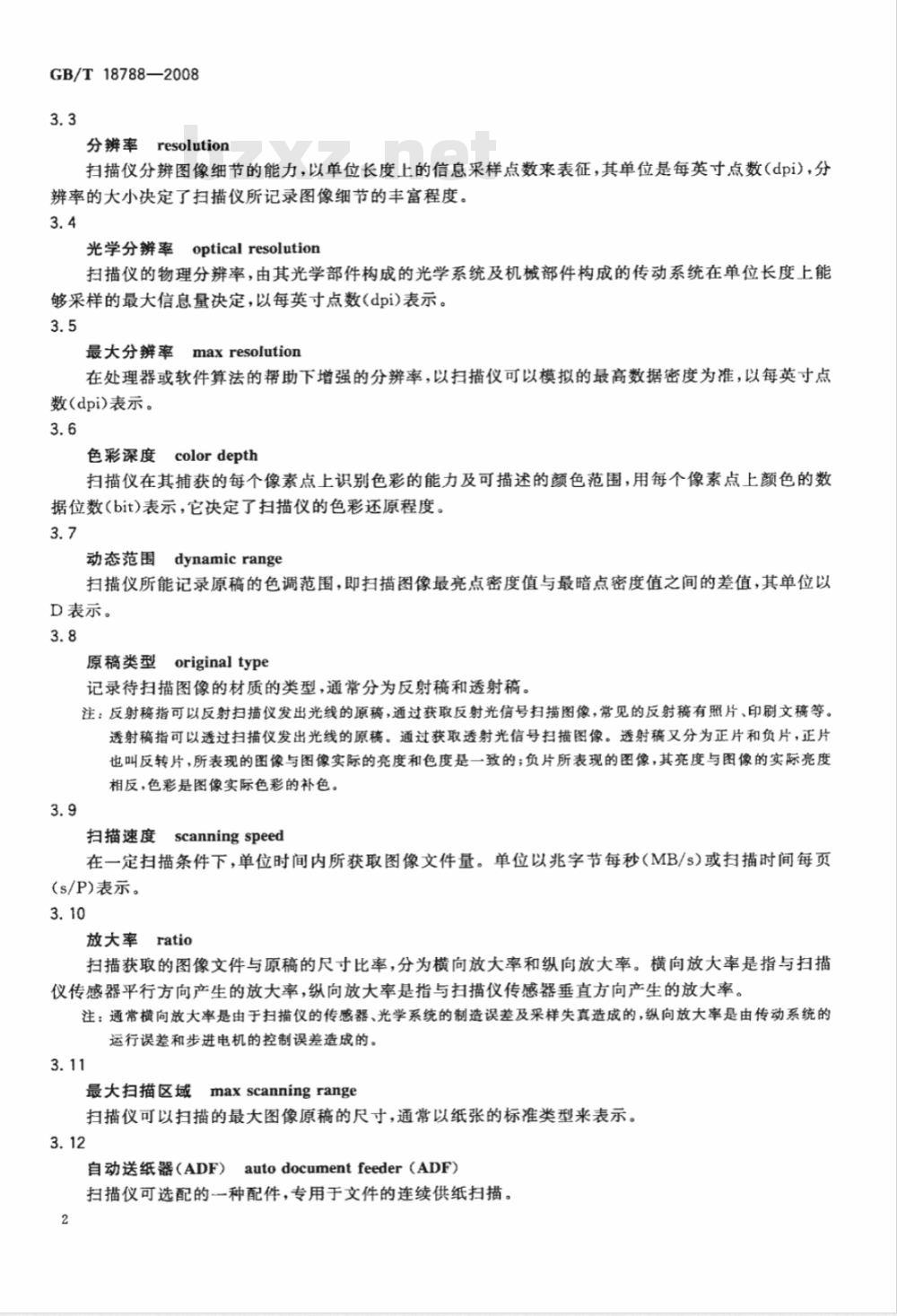

分辨率resolution
扫描仪分辨图像细节的能力，以单位长度上的信息采样点数来表征，其单位是每英寸点数（dpi)，分辨率的大小决定了扫描仪所记录图像细节的丰富程度。3.4
光学分辨率opticalresolution
扫描仪的物理分辨率，由其光学部件构成的光学系统及机械部件构成的传动系统在单位长度上能够采样的最大信息量决定，以每英寸点数(dpi)表示。3.5
最大分辨率maxresolution
在处理器或软件算法的帮助下增强的分辨率，以扫描仪可以模拟的最高数据密度为准，以每英寸点数（dpi)表示。
色彩深度
colordepth
扫描仪在其捕获的每个像素点上识别色彩的能力及可描述的颜色范围，用每个像素点上颜色的数据位数(bit)表示，它决定了扫描仪的色彩还原程度。3.7
动态范围dynamicrange
扫描仪所能记录原稿的色调范围，即扫描图像最亮点密度值与最暗点密度值之间的差值，其单位以D表示。
原稿类型originaltype
记录待扫描图像的材质的类型，通常分为反射稿和透射稿。注：反射稿指可以反射扫描仪发出光线的原稿，通过获取反射光信号扫描图像，常见的反射稿有照片、印刷文稿等。透射稿指可以透过扫描仪发出光线的原稿。通过获取透射光信号扫描图像。透射稿又分为正片和负片，正片也叫反转片，所表现的图像与图像实际的亮度和色度是一致的；负片所表现的图像，其亮度与图像的实际亮度相反，色彩是图像实际色彩的补色。3.9
扫描速度scanningspeed
在一定扫描条件下，单位时间内所获取图像文件量。单位以兆字节每秒（MB/s）或扫描时间每页(s/P)表示。
放大率ratio
扫描获取的图像文件与原稿的尺寸比率，分为横向放大率和纵向放大率。横向放大率是指与扫描仪传感器平行方向产生的放大率，纵向放大率是指与扫描仪传感器垂直方向产生的放大率。注：通常横向放大率是由于扫描仪的传感器、光学系统的制造误差及采样失真造成的，纵向放大率是由传动系统的运行误差和步进电机的控制误差造成的。3.11
最大扫描区域maxscanningrange扫描仪可以扫描的最大图像原稿的尺寸，通常以纸张的标准类型来表示。3.12
自动送纸器（ADF）autodocumentfeeder（ADF）扫描仪可选配的一种配件，专用于文件的连续供纸扫描。2
透扫适配器（TMA）transparentmediaadapter（TMA）扫描仪可选配的一种配件，专用手透射稿的扫描。4要求
4.1主要设计要求
4.1.1硬件
GB/T18788—2008
在设计产品时，应进行可靠性、维修性、使用性、安全性和电磁兼容性设计。若设计系列化产品，则应遵循通用化、系列化、模块化和兼容性的原则。具体要求由产品规范规定。4.1.2软件
与扫描仪配套的软件应与系统的硬件资源相适应，必须配备驱动软件。对于同一系列产品的软件应遵循通用化、系列化、模块化和向上兼容的原则。软件的文件编制、技术规范以及字符编码、点阵、字型等都应符合相应的国家标准。具体要求由产品规范规定4.1.3附加功能
产品如有附加功能应标明，如自动送纸功能或透射稿扫描功能等。具体要求由产品规范规定。4.2外观及结构要求
4.2.1外观要求：
产品表面说明功能的文字、符号、标志应清晰、端正、牢固。产品表面不应有明显的划痕、损伤、变形和污损等。表面涂覆层应均匀，不应起泡、龟裂、脱落、磨损或有其他机械损伤。金属零部件不应有锈蚀或机构损伤。4.2.2结构要求
金属件应进行必要的防锈处理，其质量指标和要求在产品规范中规定。塑料件表面应平整、光滑、色泽均匀，不得有裂缝、气泡、缩孔等缺陷。所有结构件应完整无损、连接可靠、紧固件无松动现象。4.3主要技术性能
4.3.1分辨率
产品应在横向和纵向分别给出光学分辨辩率和最大分辨率，具体数值由产品规范规定。4.3.2色彩深度
产品应给出能够表征的色彩深度，以位数(bit)表示。具体数值由产品规范规定。4.3.3动态范围
根据产品特性或用户的需要，具体数值由产品规范规定。4.3.4透射稿扫描
产品如具有透射稿扫描的功能，由产品规范规定该功能的技术要求。4.3.5最大扫描区域
不小于产品规范中给出的反射原稿与透射原稿（如具备透射稿扫描功能的产品）可以扫描的最大区域。
4.3.6扫描速度
产品规范中应在规定使用条件下标明扫描速度，扫描速度可以每秒兆字节（MB/s）的方式给出，也可以每页扫描时间(s/P)的方式给出。4.3.7放大率
具体数值由产品规范规定。
4.3.8接口特性
产品的接口如SCSI接口、并行接口、USB接口或1394接口等，其特性应符合相关标准的规定。GB/T18788—2008
4.4噪声
扫描时产生的噪声应不大于63db(A）。4.5安全要求
4.5.1一般要求
应符合GB49432001的规定。
4.5.2接地电阻
应符合GB4943—2001中2.6.3.3的要求。4.5.3接触电流
应符合GB4943—2001中5.1.1的要求。4.5.4抗电强度
应符合GB4943—2001中5.2.1的要求。4.6电源适应性要求
对于交流供电的产品应能在220V士22V、50Hz士1Hz的条件下正常工作，对于直流供电的产品由产品规范规定。
4.7电磁兼容性要求
4.7.1无线电骚扰限值
应符合GB9254--1998的规定的要求，产品规范应明确规定选用A级或B级。4.7.2抗扰度
应符合GB/T17618--1998的规定。4.7.3谐波电流
应符合GB17625.1—2003的规定。4.8环境适应性要求
4.8.1气候环境适应性
产品的气候环境适应性见表1。
表.1气候环境适应性
气候条件
温度/℃
相对湿度/(%RH)
气压/(kPa)
4.8.2机械环境适应性
工作环境
86~106
储存运输
-25～55
20～93(40℃)
产品在包装条件下应能承受表2和表3规定的试验。试验结束后，设备应完好无损，各项技术指标满足本标准要求。
4.8.2.1振动适应性
产品的振动适应性见表2。
表2振动适应性
振动频率/Hz
4.8.2.2跌落适应性
产品跌落适应性见表3。
蜂值加速度/（m/s2）
振动方向
X、Y、Z各一次
振动时间/min
4.9可靠性
质量/kg
30～40
表3运输包装品跌落的适应性
GB/T18788—2008
跌落高度/mm
采用平均故障间隔时间(MTBF)或者采用产品规范所规定的方法衡量产品的可靠性水平。采用平均故障间隔时间时，本标准规定平板式扫描仪硬件系统的m。值(MTBF的可接受值)不应低于2000h。5试验方法
5.1试验条件
5.1.1试验环境条件
本标准中除气候环境试验、可靠性试验外，其他试验均应在正常大气条件下进行。温
度：15℃~35℃
相对湿度：25%~75%RH
大气压：86kPa~106kPa
5.1.2试验工作条件
应在预热结束并进人稳定工作状态5min后再进行测试，测试次数一般不少于5次。图像处理软件一般选用Photoshop。5.2外观与结构的检验
用目测法在自然光线下检查，应符合4.2的要求。5.3主要技术性能的检验方法
主要技术性能检测的系统环境应在产品规范中规定。5.3.1分辨率的检测方法
采用下述检测方法或由产品规范规定5.3.1.1选用自定义的包含不同分辨率的黑白线对的标准测试图片。5.3.1.2将被测扫描仪选项设定在光学分辨率上，以灰度模式扫描标准测试图片上的黑白线对。5.3.1.3对不同分辨率的黑白线对的扫描结果进行检查，其中一组可完整、正确、辨识清楚的分辨率最高的黑白线对所代表的分辨率值，即为被测扫描仪的光学分辨率。（所谓完整、正确、辨识清楚，是指扫描输出的黑白线对间，不能有断线、连线或短线的情形）。5.3.2色彩深度的检测方法
采用下述检测方法或由产品规范规定。5.3.2.1选用标准测试图片，如IT8.7/2。5.3.2.2将被测扫描仪选项设定在光学分辨率上，以彩色模式扫描标准测试图片上的彩色色块5.3.2.3采用图像处理软件，如Photoshop检查扫描结果，查看色块的色彩描述，以确认待测扫描仪的色彩深度。
5.3.3动态范围的检测方法
采用下述检测方法或由产品规范规定。5.3.3.1选用含有连续灰阶（由白色到黑色至少20阶）的标准测试图片，如IT8.7/2。5.3.3.2
使用密度计测量标准测试图片上各灰阶的密度值。5
GB/T 18788-2008
5.3.3.3将被测扫描仪选项设定在光学分辨率上，以灰度模式扫描标准测试图片上的灰阶图形5.3.3.4检查扫描结果，其最高可分辨的灰阶密度值与最低可分辨的灰阶密度值的差值即为被测扫描仪的实测动态范围。
5.3.4透射稿扫描的检测方法
按照产品规范中规定的项目要求进行检测。5.3.5最大扫描区域的检测方法
采用下述检测方法或由产品规范规定。5.3.5.1选用自定义的标准测试图片。5.3.5.2将被测扫描仪选项设定在光学分辨率上，以灰度模式扫描标准测试图片上选定的最大图形区域。
5.3.5.3利用图像处理软件，读取测试图片边界上两端点坐标值。5.3.5.4计算扫描区域。
5.3.6扫描速度的检测方法
5.3.6.1选用指定扫描区域的标准测试图片作为原稿。指定扫描区域的确定原则：大于或等于A4幅面的产品，以A4区域为准；小于A4幅面的产品依据产品规范规定。5.3.6.2将被测扫描仪选项设定在光学分辨率上，以彩色模式扫描。5.3.6.3用秒表检测从发出扫描指令到扫描图像完整显示在显示器上的时间即为扫描时间，用秒表示。该扫描时间即为每页扫描时间（s/P)；或者，计算扫描图像的字节数，以兆字节表示，该字节数除以扫描时间即为每秒兆字节（MB/s）。5.3.7放大率的检测方法
采用下述检测方法或由产品规范规定。5.3.7.1选用自定义的标准测试图片。5.3.7.2将被测扫描仪选项设定在光学分辨率上，以灰度模式扫描标准测试图片上选定的图形区域。5.3.7.3利用图像处理软件，如Photoshop读取测试图片上已定义好的四个端点坐标值。5.3.7.4实测值与测试图片上标准横向宽度之比即为横向放大率，实测值与测试图片上标准纵向长度之比即为纵向放大率。
5.3.8接口特性
按照产品规范中规定的项目要求进行检测。5.4噪声的检测方法
启动被测扫描仪开始扫描，用声压计按照GB/T18313--2001要求的测试距离与方法检测其噪声值。
5.5安全试验
安全试验应按GB4943--2001的规定进行。5.5.1接地电阻试验
按GB4943—2001中2.6.3.3的规定进行。5.5.2接触电流试验
按GB4943一2001中5.1的规定进行。5.5.3抗电强度试验
按GB4943一2001中5.2.2的规定进行。5.6电源适应能力的试验
交流供电扫描仪的电源适应能力应按表4的组合对受试样品进行试验，每种组合条件下进行扫描，6
受试样品应工作正常。
表4电源适应能力
电压/V
标称值
直流供电扫描仪的电源适应能力按照产品规范规定的要求检测。5.7电磁兼容性试验
5.7.1无线电骚扰值的测量方法
GB/T18788—2008
频率/Hz
按GB9254一1998规定的方法进行试验。试验过程中进行扫描，产品应工作正常。5.7.2抗扰度试验
按GB/T17618一1998规定的方法进行，试验过程中进行扫描，产品应工作正常。5.7.3谐波电流试验
按GB17625.12003中的规定进行。5.8环境试验
5.8.1一般要求
环境试验方法的总则、名词术语应符合GB/T2421一1999、GB/T2422—1995的有关规定。以下各项试验中，规定的初始检测和最后检测，统一按4.2进行外观及结构检查，并进行扫描，工作应正常。
5.8.2温度下限试验
5.8.2.1工作温度下限试验
按GB/T2423.1一2001“试验Ad”规定的方法进行。受试样品须进行初始检测，严酷程度取4.8.1中规定的工作温度下限值，加电运行自检程序2h，受试样品工作应正常。恢复时间为6h，并进行最后检测。
5.8.2.2储存运输温度下限试验
按GB/T2423.1一2001试验Ab”规定的方法进行。严酷程度取4.8.1中规定的储存运输温度下限值。受试样品在不工作条件下存放16h。恢复时间为6h，并进行最后检测。为防止试验中受试样品结霜和凝露。允许将受试样品用聚乙烯薄膜密封后进行试验，必要时还可以在密封套内装吸湿剂。
5.8.3温度上限试验
5.8.3.1工作温度上限试验
按GB/T2423.2一2001试验Bd”规定的方法进行。受试样品须进行初始检测，严酷程度取4.8.1中规定的工作温度上限值，加电运行自检程序2h，受试样品工作应正常。恢复时间为6h，并进行最后检测。
5.8.3.2储存运输温度上限试验
按GB/T2423.2一2001\试验Bb”规定的方法进行。严酷程度取4.8.1中规定的储存运输温度上限值。受试样品在不工作条件下存放16h。恢复时间为6h，并进行最后检测。GB/T18788—2008
5.8.4恒定湿热试验
5.8.4.1工作条件下的恒定湿热试验按GB/T2423.3一2006\试验Ca\规定的方法进行，严酷程度取4.8.1中规定的工作温度、湿热上限值。被测试样品须进行初始检测。试验持续时间为2h。在此期间加电进行扫描，工作应正常。恢复时间为2h，并进行最后检测。
5.8.4.2运输储存条件下的恒定湿热试验按GB/T2423.3一2006\试验Ca”规定的方法进行。严醋程度取4.8.1中规定的储存运输温度、湿热上限值。被测试样品需进行初始检测。受试样品在不工作条件下存放48h，恢复时间为2h，并进行最后检测。
5.8.5振动试验
受试样品进行初始检测。受试样品按运输状态位置固定在振动台上，按表2规定的值分别在三个互相垂直的轴线方向进行振动。试验结束后应进行最后检测。
5.8.6运输包装件的跌落试验
对受试样品进行初始检测，将运输包装件处于准备运输状态，按GB/T4857.2一2005表1中“条件6\的规定进行预处理4h。
把运输包装件按表3规定的条件运输或者按使用中的正常姿势进行自然跌落。选择任意一角、三边及六面，分别进行跌落。试验后，按照产品标准的规定，确认包装件的损坏状况，并且对试验样品进行最后检查。
5.9可靠性试验
5.9.1试验条件
本标准规定可靠性试验的目的是确定产品在正常使用条件下的可靠性水平，试验周期内综合应力规定如下：
电应力：受试样品在输入电压标称值（220V)的士10%变化范围内工作。一个周期内各种条件工作时间的分配为：电压上限25%，标称值50%，电压下限25%。温度应力：受试样品在一个周期内由正常温度（具体值由产品标准规定）升至表1规定的温度上限值再回到正常温度。温度变化率的平均值为0.7℃/min1℃/min或根据受试样品的特殊要求选用其他值。在一个周期内保持在上限和正常温度的持续时间之比应为1：1左右。一个周期称为一次循环，在总试验期间内循环次数不应小于3次。每个周期的持续时间应不大于0.2m，电应力和温度应力应同时施加。5.9.2试验方案
可靠性试验按GB/T5080.7一1986进行，可靠性鉴定试验和可靠性验收试验的方案由产品规范规定。
5.9.3试验时间
试验时间应持续到总试验时间及总故障数均能按选定的试验方案做出接收或拒收判决时截止。多台受试样品试验时，每台受试样品的试验时间不得少于所有受试样品的平均试验时间的一半。6检验规则
6.1～般规定
产品在定型时（设计定型、生产定型）和生产过程中应按本标准和产品规范中的补充规定进行检验，并应符合这些规定的要求。
6.2检验分类
产品应通过下列检验：
