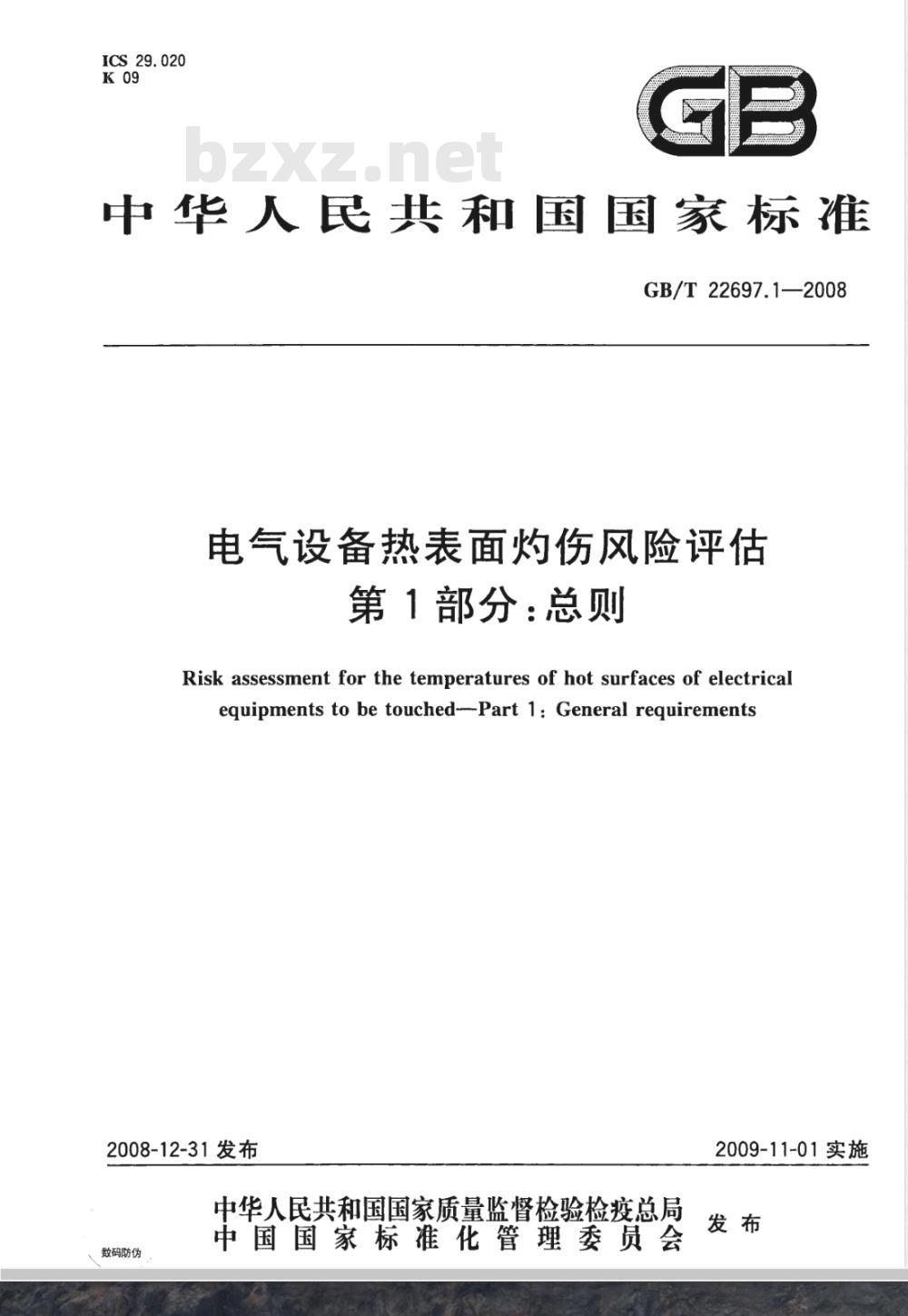

【国家标准(GB)】 电气设备热表面灼伤风险评估 第1部分：总则

ICS29.020
中华人民共和国国家标准　
GB/T22697.1—2008
电气设备热表面灼伤风险评估
第1部分：总则　
Risk assessment for the temperatures of hot surfaces of electricalequipments to be touched--Part 1: General requirements2008-12-31发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-11-01实施

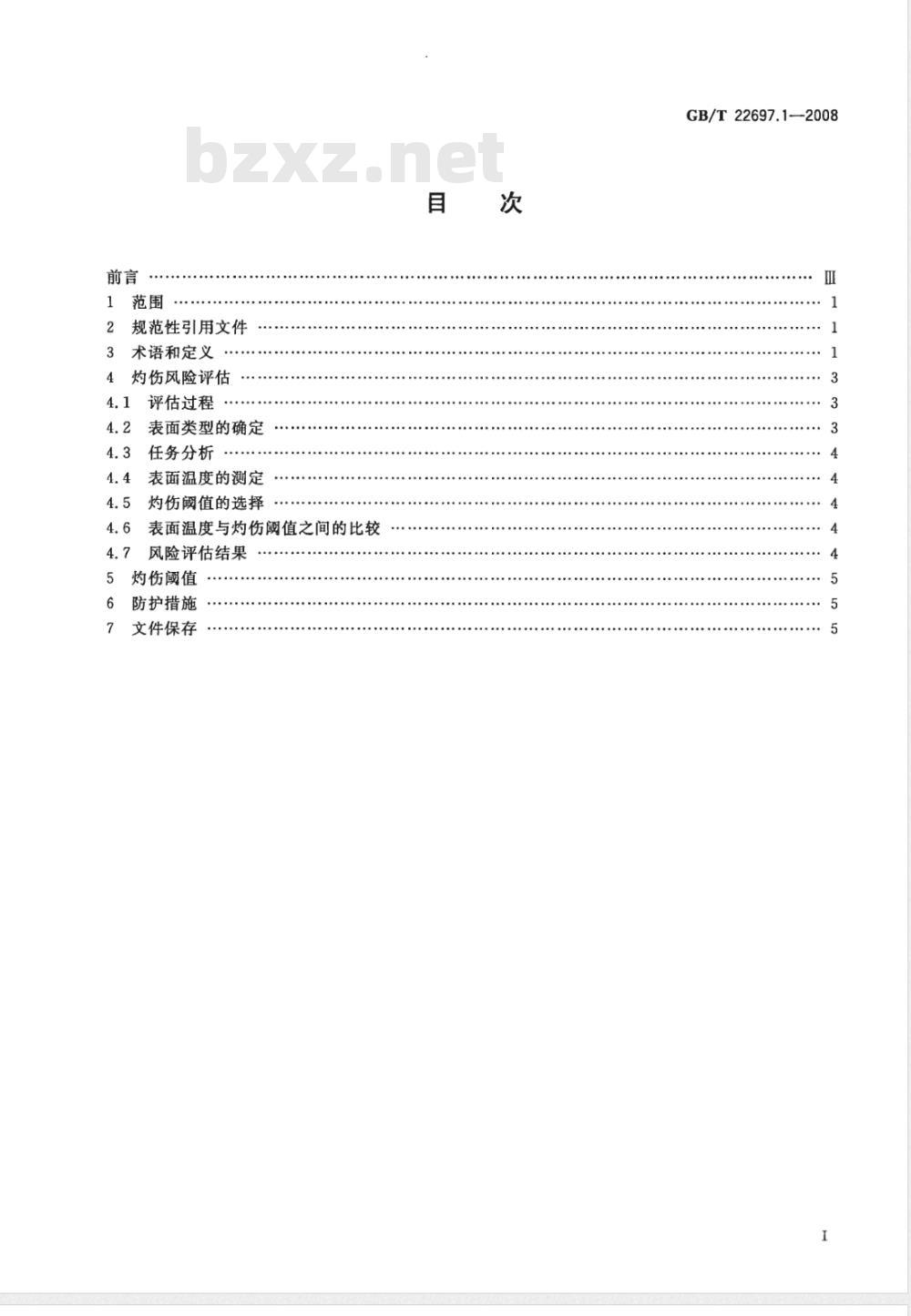

规范性引用文件
3术语和定义
4灼伤风险评估
4.1评估过程
4.2表面类型的确定
4.3任务分析
表面温度的测定
4.5灼伤阈值的选择
4.6表面温度与灼伤阈值之间的比较4.7风险评估结果
灼伤阈值
防护措施
文件保存
GB/T22697.1—2008

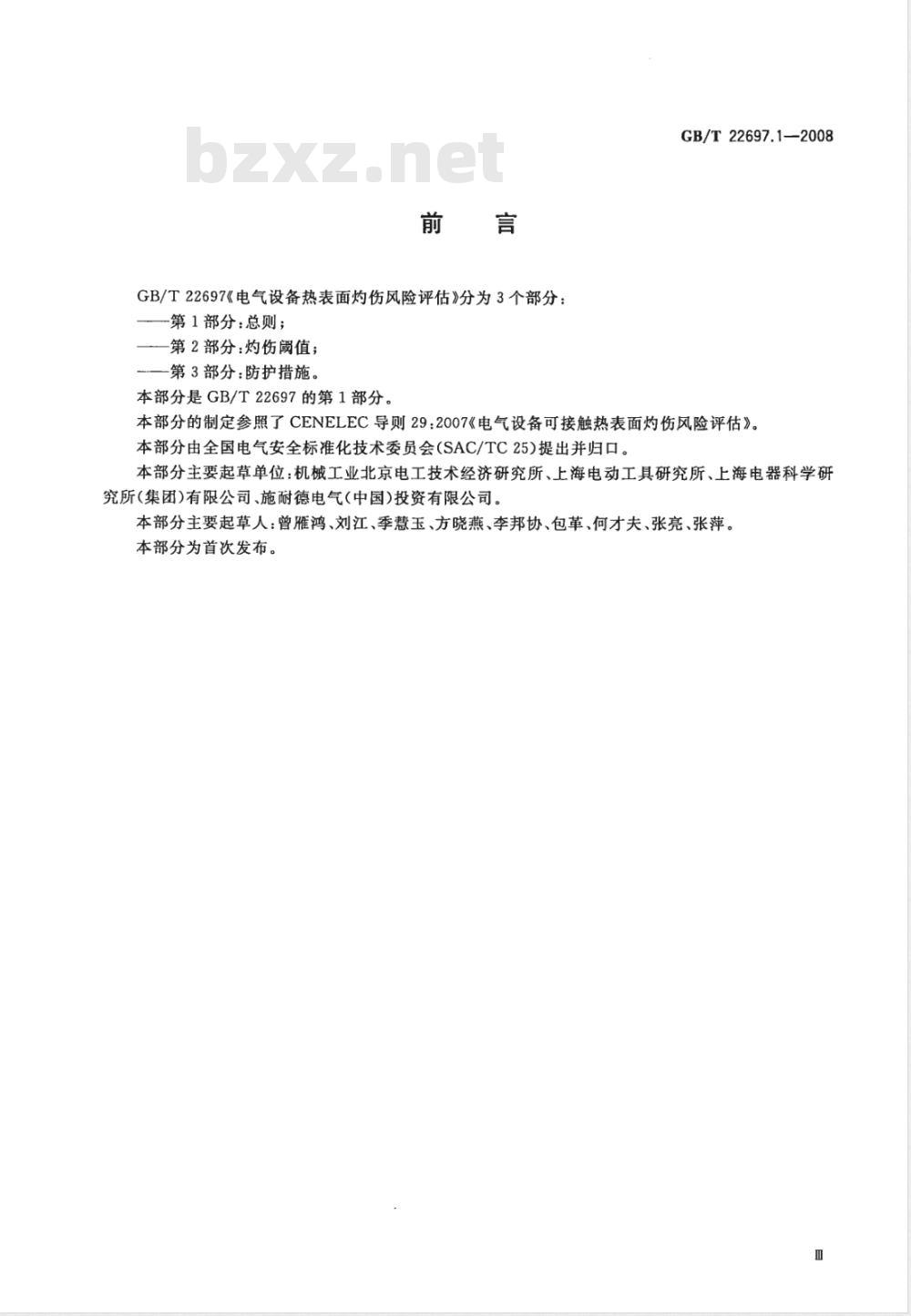

GB/T22697《电气设备热表面灼伤风险评估》分为3个部分：-第1部分：总则；
第2部分：灼伤阈值；
一第3部分：防护措施。
本部分是GB/T22697的第1部分。GB/T22697.1—2008
本部分的制定参照了CENELEC导则29：2007《电气设备可接触热表面灼伤风险评估》。本部分由全国电气安全标准化技术委员会（SAC/TC25)提出并归口。本部分主要起草单位：机械工业北京电工技术经济研究所、上海电动工具研究所、上海电器科学研究所(集团)有限公司、施耐德电气(中国)投资有限公司。本部分主要起草人：曾雁鸿、刘江、季慧玉、方晓燕、李邦协、包革、何才夫、张亮、张萍。本部分为首次发布。

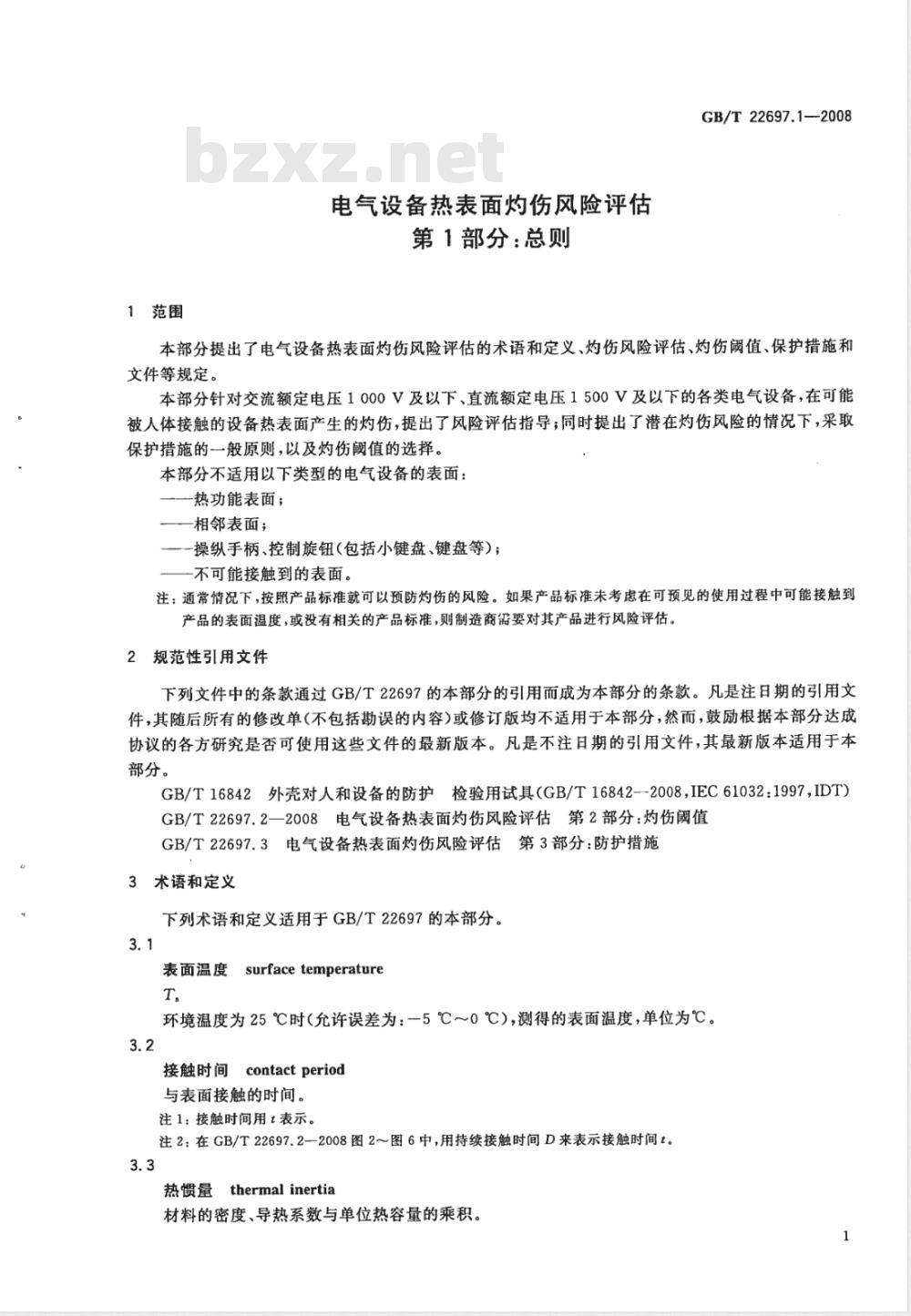

1范围
电气设备热表面灼伤风险评估
第1部分：总则
GB/T 22697.1--2008
本部分提出了电气设备热表面灼伤风险评估的术语和定义、灼伤风险评估、灼伤阅值、保护措施和文件等规定。
本部分针对交流额定电压1000V及以下、直流额定电压1500V及以下的各类电气设备，在可能被人体接触的设备热表面产生的灼伤，提出了风险评估指导；同时提出了潜在灼伤风险的情况下，采取保护措施的一般原则，以及灼伤值的选择。本部分不适用以下类型的电气设备的表面：一热功能表面；
相邻表面；
一操纵手柄、控制旋钮（包括小键盘、键盘等）；一不可能接触到的表面。
注：通常情况下，按照产品标准就可以预防灼伤的风险。如果产品标准未考患在可预见的使用过程中可能接触到产品的表面温度，或没有相关的产品标准，则制造商需要对其产品进行风险评估。2规范性引用文件
下列文件中的条款通过GB/T22697的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16842外壳对人和设备的防护检验用试具（GB/T16842-2008,IEC61032：1997，IDT）GB/T22697.2—2008电气设备热表面灼伤风险评估第2部分：灼伤阈值GB/T22697.3电气设备热表面灼伤风险评估第3部分：防护措施3术语和定义
下列术语和定义适用于GB/T22697的本部分。3.1
表面温度surfacetemperature
环境温度为25℃时（允许误差为：一5℃～0℃），测得的表面温度，单位为℃。3.2
接触时间contact period
与表面接触的时间。
注1：接触时间用t表示。
注2：在GB/T22697.2—2008图2～图6中，用持续接触时间D来表示接触时间t。3.3
热惯量thermal inertia
材料的密度、导热系数与单位热容量的乘积。1
GB/T22697.1—2008

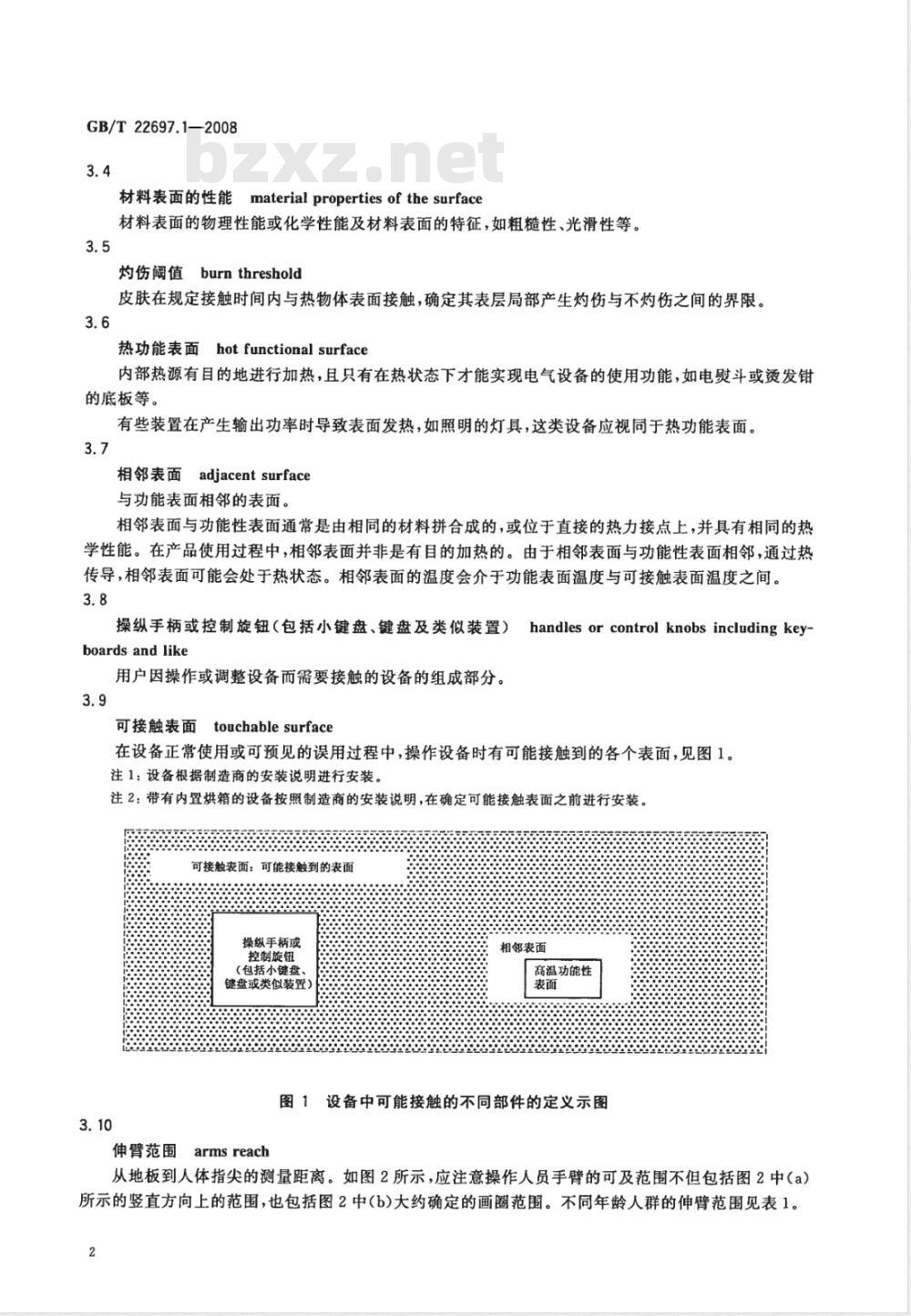

material properties of the surface材料表面的性能
材料表面的物理性能或化学性能及材料表面的特征，如粗糙性、光滑性等。3.5
灼伤阅值burnthreshold
皮肤在规定接触时间内与热物体表面接触，确定其表层局部产生灼伤与不灼伤之间的界限。3.6
热功能表面hotfunctional surface内部热源有目的地进行加热，且只有在热状态下才能实现电气设备的使用功能，如电熨斗或烫发钳的底板等。
有些装置在产生输出功率时导致表面发热，如照明的灯具，这类设备应视同于热功能表面。3.7
相邻表面adjacentsurface
与功能表面相邻的表面。
相邻表面与功能性表面通常是由相同的材料拼合成的，或位于直接的热力接点上，并具有相同的热学性能。在产品使用过程中，相邻表面并非是有目的加热的。由于相邻表面与功能性表面相邻，通过热传导，相邻表面可能会处于热状态。相邻表面的温度会介于功能表面温度与可接触表面温度之间。3.8
操纵手柄或控制旋钮（包括小键盘、键盘及类似装置）handlesorcontrolknobsincludingkeyboardsandlike
用户因操作或调整设备而需要接触的设备的组成部分。3.9
可接触表面touchablesurface
在设备正常使用或可预见的误用过程中，操作设备时有可能接触到的各个表面，见图1。注1：设备根据制造商的安装说明进行安装，注2：带有内置烘箱的设备按照制造商的安装说明，在确定可能接触表面之前进行安装。888888
可接触表面：可能接触到的表面操纵手柄或
控制旋钮
（包括小键盘、
键盘或类似装置，
相邻表面
高温功能性
图1设备中可能接触的不同部件的定义示图3.10
伸臂范围armsreach
从地板到人体指尖的测量距离。如图2所示，应注意操作人员手臂的可及范围不但包括图2中（a）所示的竖直方向上的范围，也包括图2中（b)大约确定的画圈范围。不同年龄人群的伸臂范围见表1。2
图2伸臂范围
GB/T22697.1—2008
注：图2所示的伸臂范围中，操作距离定义不仅包括人体完全伸直如图2中(a)的测盘距离，还包括人体取得某种物品的距离如图2中(b)。设备发生最坏的情况，通常也就是图2中(a)或(b)图所示。表1伸臂范围
不满2周岁的儿童
2周岁以上不满6周岁的儿童
6周岁以上不满14周岁的儿童
成年人
注1：表中所给数据是指平均值。注2：伸臂范围从地板算起，见图2(a)。3.11
皮肤温度
skin temperature
皮肤表层下80μm深度处的温度，测量单位为℃。灼伤风险评估
4.1评估过程
应根据4.2规定来确定不同的表面类型。伸譬范围
单位为米
评估与设备热表面接触的皮肤灼伤风险，应按照4.3～4.7规定的步骤确定4.2.2中的热表面。4.2表面类型的确定
4.2.1热功能表面的确定
按3.6的定义，电气设备按照正常使用目的进行安装时，其热功能表面即已确定。4.2.2非热功能表面的确定
按以下信息汇总，确定电气设备的非热功能表面：表面的可接触性（见4.2.2.1规定）；表面的估计温度（高温、中温或低温）；表面的材料与构造；
所有正常操作条件（包括最不利的操作条件，即能导致电气设备表面出现最高温度的设定操作）；
与表面接触的可能性。
GB/T22697.1—2008
4.2.2.1可接触表面
如果使用GB/T16842中适用的探测试具能够接触到的电气设备表面，则视为该表面是可接触表面，使用何种类型的探测试具应依据相关的标准。如果电气设备安装在操作人员不能接近的地方，则视为该设备是接触不到的。确定设备可预见的使用，制造商可按照相关产品标准进行风险评估。注：“相关产品标准”是指覆盖了设备的所有风险的标准。4.2.3相邻表面的确定
按3.7的定义，与电气设备的功能表面相邻的表面为相邻表面。4.2.4操纵手柄或控制旋钮（包括小键盘、键盘与类似装置)的确定按3.8定义确定设备的相关部件。4.3任务分析
任务分析是指收集与产品使用有关的所有需要的信息，通过分析或观察描述产品使用过程中的行为与任务，应当关注与热表面接触的可能方式以及接触的人员（包括使用者和其他人员）。通过任务分析，可以获得下列信息：
无意状态下有可能被接触到的表面一使用者或其他人员可能或可以在无意状态下接触到的表面；—产品的操作范围；
—接触的可能性；
一相关意外事故的统计数据(如果能得到)；产品给定的最高温度值。
4.4表面温度的测定
应该测定所有可接触表面的表面温度。应测定产品正常操作条件下的最高表面温度，所选择的操作条件应当反映出制造商指定的产品用途。用户不得故意误用产品，也不得在未经授权情况下修改产品或其他操作参数。如果有相应的表面温度测定方法，则应使用该方法测定表面温度。否则，应使用较大热容量的金属材料的接触式传感器电子温度计来测定表面温度。上述温度测量设备在50℃及以下时的精度为士1℃，在50℃以上的精度为士2℃。4.5灼伤阈值的选择
根据4.2和4.3，以及表面材料及构造，按GB/T22697.22008给定的数据（如适用），确定适当的灼伤阈值。
根据第6章，在规定的灼伤阅值下，考虑接触时间的选择，并应考虑可能接触热表面的不同人群。注：对于某些仅在监控状态下操作的产品，或暴露在儿童和/或残疾人之中的产品产生的风险很低，其灼伤阅值可适当提高。
4.6表面温度与灼伤阈值之间的比较将测定的表面温度与相应的灼伤阈值（见GB/T22697.2一2008)进行比较，一般判断原则如下：一若表面温度高于灼伤阈值中的温度，与高温表面接触时有可能造成皮肤损伤；→若表面温度低于灼伤阈值中的温度，通常情况下皮肤与表面接触时不会受到损伤；-若测定的表面温度在灼伤阅值数据范围以内，与热表面接触是否可能产生皮肤损伤，主要取决于GB/T22697.22008给出的灼伤阅值的其他有关因素。4.7风险评估结果
根据4.3，应确定是否可能接触到高于灼伤鼠值的表面，再从以下两方面考虑灼伤风险：一可接触表面温度高于或低于灼伤阈值；接触的可能性。
5灼伤阐值
灼伤阀值按GB/T22697.2--2008的规定确定。6
防护措施
防护措施按GB/T22697.3的规定确定。GB/T22697.1-2008
按GB/T22697.3的规定确定的防护措施应该再重复进行风险评估程序，直到发生风险的程度达到可接受的水平。
文件保存
评估结果、用于风险评估的各项数据、温度测量值、图纸、数据表及其他数据必须进行备案记录GB/T22697.1-2008
