ICS25.100.20

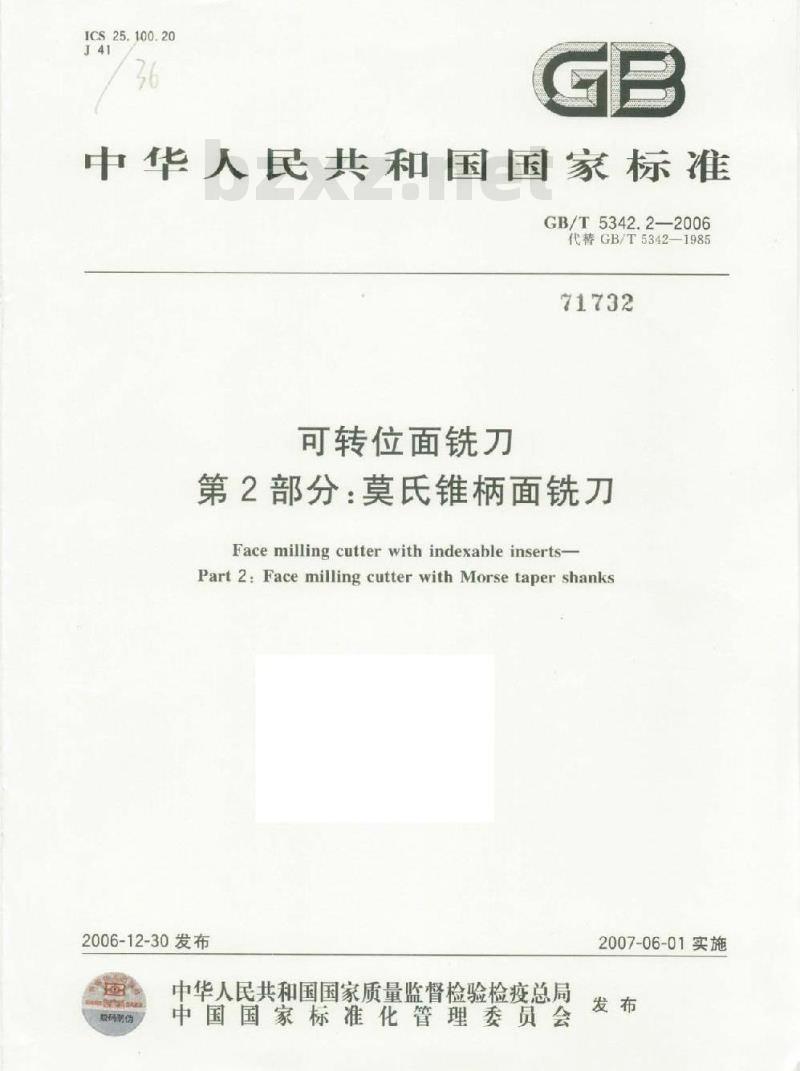

中华人民共和国国家标准
GB/T5342.2—2006
代替GB/T5342-1985
可转位面铣刀
第2部分：莫氏锥柄面铣刀
Face milling cutter with indexable inserts-Part 2: Face milling cutter with Morse taper shanks2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码肪伪
2007-06-01实施
GB/T5342在《可转位面铣刀》总标题下，分为三个部分：第1部分：套式面铣刀：
第2部分：莫氏锥柄面铣刀
第3部分：技术条件
本部分为GB/T5342的第2部分
本部分代替GB/T5342-1985中的锥柄面刀部分。部分与0B/T53
1985 中锥柄面铣力部分相比有如下变化增加了直径D、长度L、主偏角K.的定义，删除了参考齿数。
本部分由中国机械工业联合会提出本部分由全国刀具标准化技术委员会（SAC/TC91)归口本部分起草单位：成都工具研究所。本部分主要起草人：沈士昌，www.bzxz.net
本部分所代替标准的历次版本发布情况为GB/T53421985,
GB/T5342.2--2006

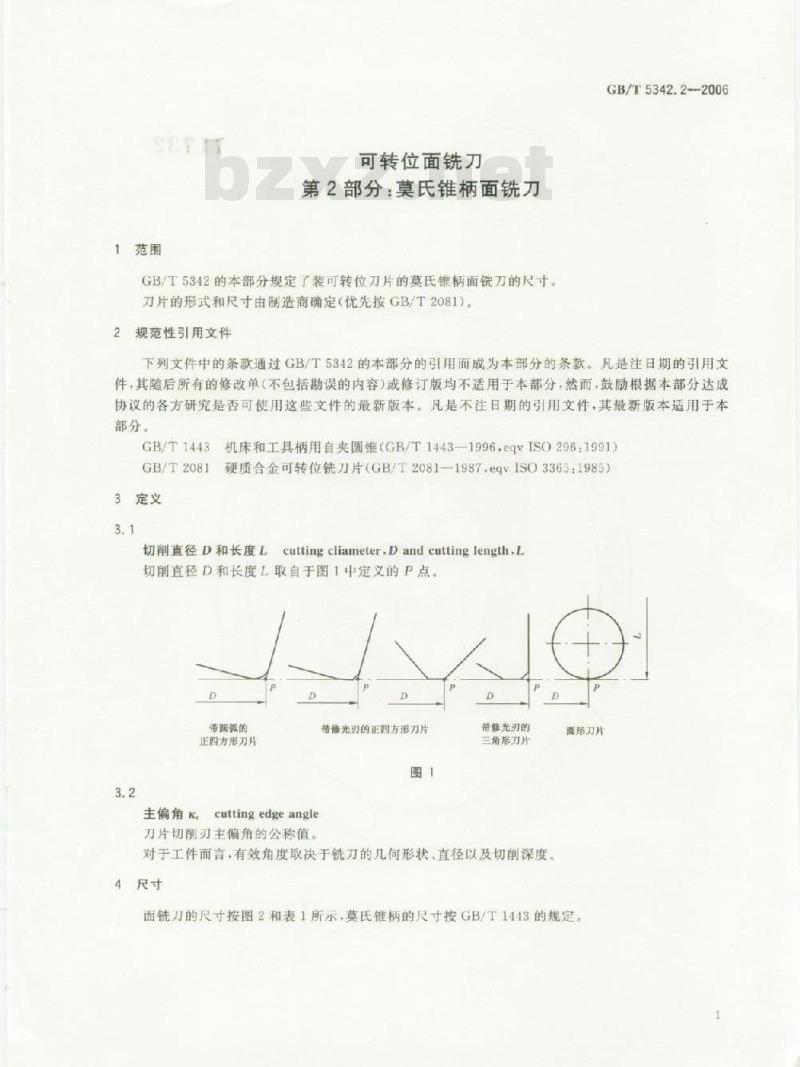

1范围
可转位面铣刀
第2部分：莫氏锥柄面铣刀
GB/T5342的本部分规定了装可转位刀片的莫氏锥柄面刀的尺寸刀片的形式和尺寸由制造商确定（优先按GB/T2081)）。2规范性引用文件
GB/T5342.2--2006
下列文件中的条款通过GBT5342的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1443
机床和工具柄用自夹圆锥（GB/T1443-1996，eqvISO296：1991）GB/T2081硬质合金可转位铣刀片（GB/T2081-1987.eqvISO3365：1985）3定义
切削直径D和长度Lcuttingcliameter，Dandcuttinglength，L切削直径D和长度L取自于图1中定义的P点。D
带园弧的
正四方形刀片
主偏角Kcuttingedgeangle
万片切削刃主偏角的公称值。
带修光刃的正四方形刀片
带修光刃的
三角形刀片
鹰形刀片
对于工件而言，有效角度取决于铣刀的几何形状，直径以及切前深度。4尺寸
面铣刀的尺寸按图2和表1所示，莫氏锥柄的尺寸按GB/T1443的规定。GB/T5342.22006
莫氏维柄
莫氏锥病
单位为毫米
（参考）
GB/T 5342.2-2006
中华人民共和
国家标准
可转位面铣刀
第2部分：莫氏锥柄面铣刀
GB/T5342.2-2006
中国标准出版社出版发
北京复兴门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社泰皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数4千字2007年5月第版2007年5月第次印刷书号：155066：1-29370定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
