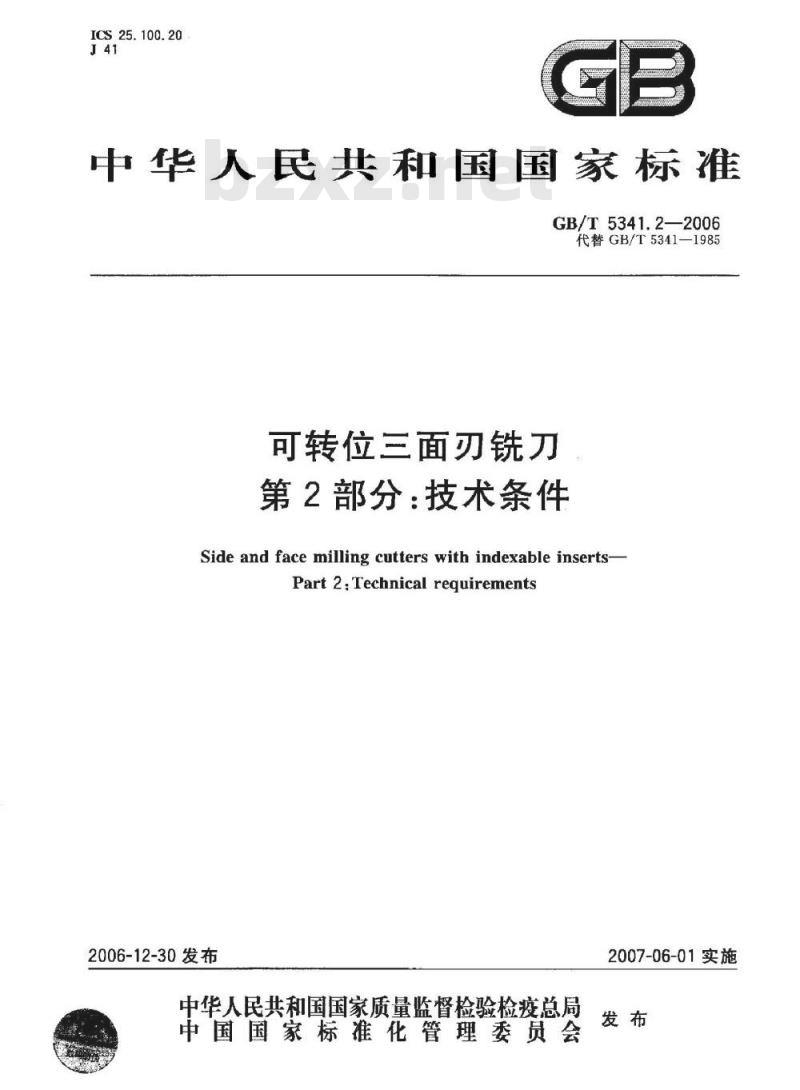

ICS25.100.20
中华人民共和国国家标准
GB/T5341.2—2006
代替GB/T5341—1985
可转位三面刃铣刀
第2部分：技术条件
Side and face milling cutters with indexable inserts-Part 2:Technical requirements2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

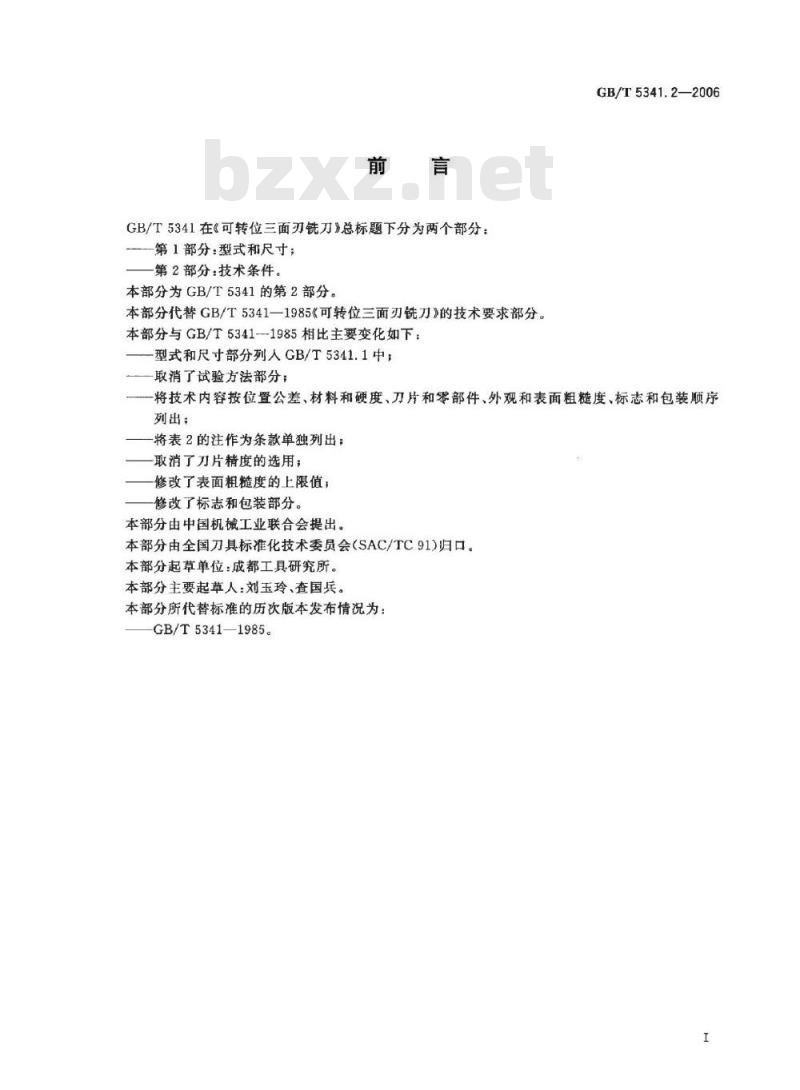

GB/T5341在《可转位三面刃铣刀》总标题下分为两个部分：-第1部分：型式和尺寸；
第2部分：技术条件。
本部分为GB/T5341的第2部分。
本部分代替GB/T53411985《可转位三面刃铣刀》的技术要求部分。本部分与GB/T5341-1985相比主要变化如下：型式和尺寸部分列人GB/T5341.1中；—取消了试验方法部分；
GB/T5341.2—2006
一将技术内容按位置公差、材料和硬度、刀片和零部件、外观和表面粗糙度、标志和包装顺序列出；
-将表2的注作为条款单独列出；取消了刀片精度的选用；
修改了表面粗糙度的上限值；
修改了标志和包装部分。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91)归口。本部分起草单位：成都工具研究所。本部分主要起草人：刘玉玲、查国兵本部分所代替标准的质次版本发布情况为：GB/T5341—1985。

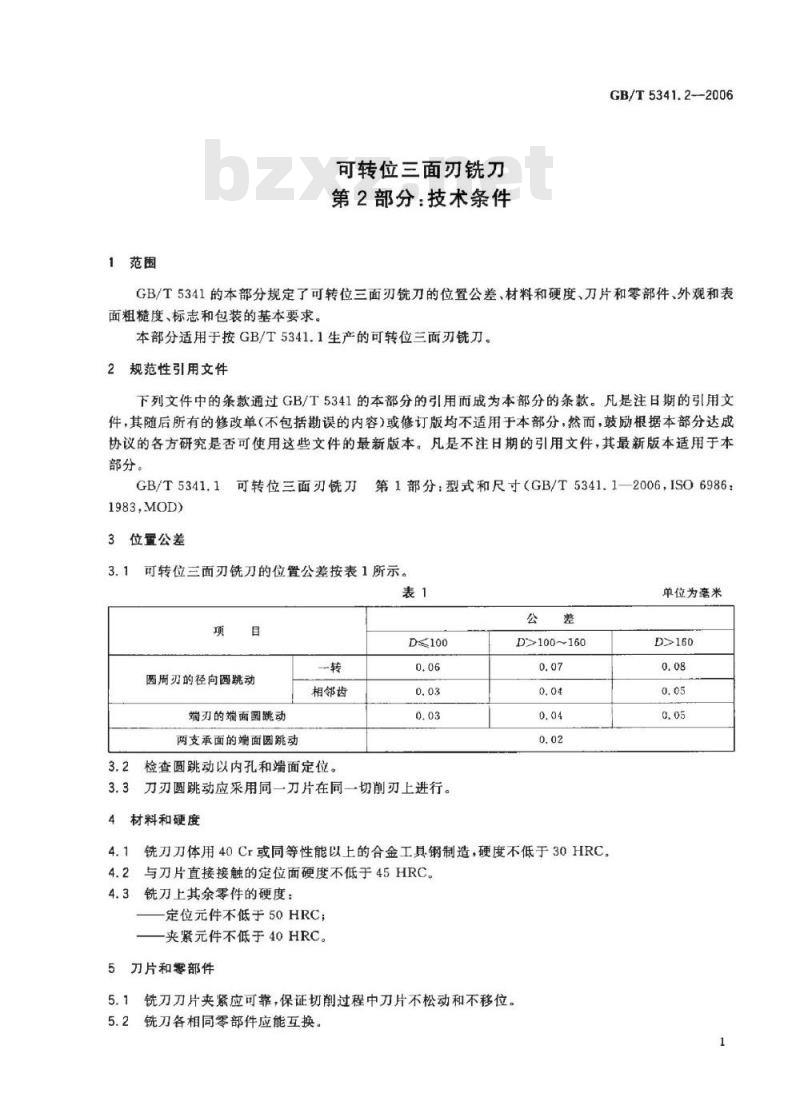

1范围
可转位三面刃铣刀
第2部分：技术条件
GB/T5341.2--2006
GB/T5341的本部分规定了可转位三面刃铣刀的位置公差，材料和硬度、刀片和零部件、外观和表面粗糙度、标志和包装的基本要求。本部分适用于按GB/T5341.1生产的可转位三面刃铣刀。2规范性引用文件
下列文件中的条款通过GB/T5341的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T5341.1可转位三面刃铣刀第1部分：型式和尺寸（GB/T5341.1—2006，ISO6986：1983,MOD）
3位置公差
3.1可转位三面刃铣刀的位置公差按表1所示。表1
D≤100
圆周刃的径向圆跳动
端刃的端面园跳动
两支承面的端面圆跳动
相邻齿
3.2检查圆跳动以内孔和端面定位。0.06
3.3刀刃圆跳动应采用同一刀片在同一切削刃上进行。4材料和硬度
D>100~160
铣刀刀体用40Cr或同等性能以上的合金工具钢制造，硬度不低于30HRC。4.1
4.2与刀片直接接触的定位面硬度不低于45HRC。4.3铣刀上其余零件的硬度：
定位元件不低于50HRC；
一夹紧元件不低于40HRC。
5刀片和零部件
5.1铣刀刀片夹紧应可靠，保证切削过程中刀片不松动和不移位。5.2铣刀各相同零部件应能互换。单位为毫米
GB/T5341.2—2006

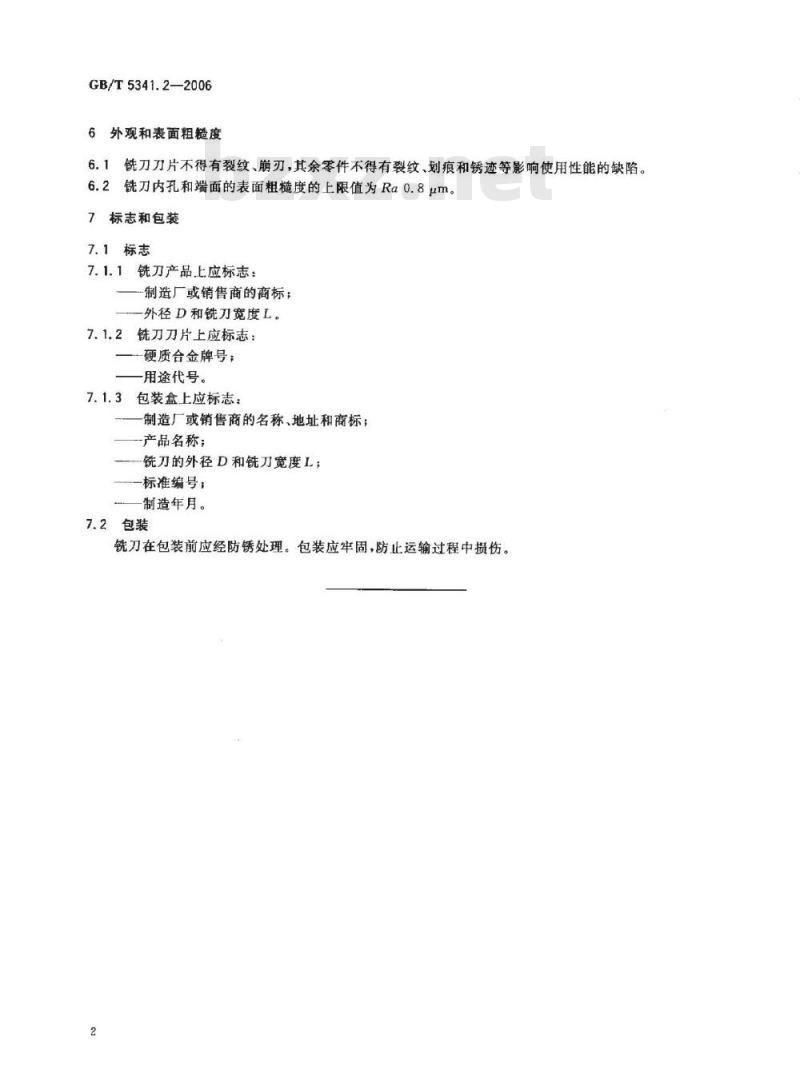

外观和表面粗糙度
铣刀刀片不得有裂纹、崩刃，其余零件不得有裂纹、划痕和锈迹等影响使用性能的缺陷。铣刀内孔和端面的表面粗糙度的上限值为Ra0.8μm。6.2
标志和包装
7.1标志
铣刀产品上应标志：
一制造厂或销售商的商标；
外径D和铣刀宽度L。
2铣刀刀片上应标志：
一硬质合金牌号；
用途代号。
3包装盒上应标志：
制造厂或销售商的名称、地址和商标；一产品名称；
铣刀的外径D和铣刀宽度L；
一标准编号：
制造年月。
铣刀在包装前应经防锈处理。包装应牢固，防止运输过程中损伤。2
GB/T5341.2-2006

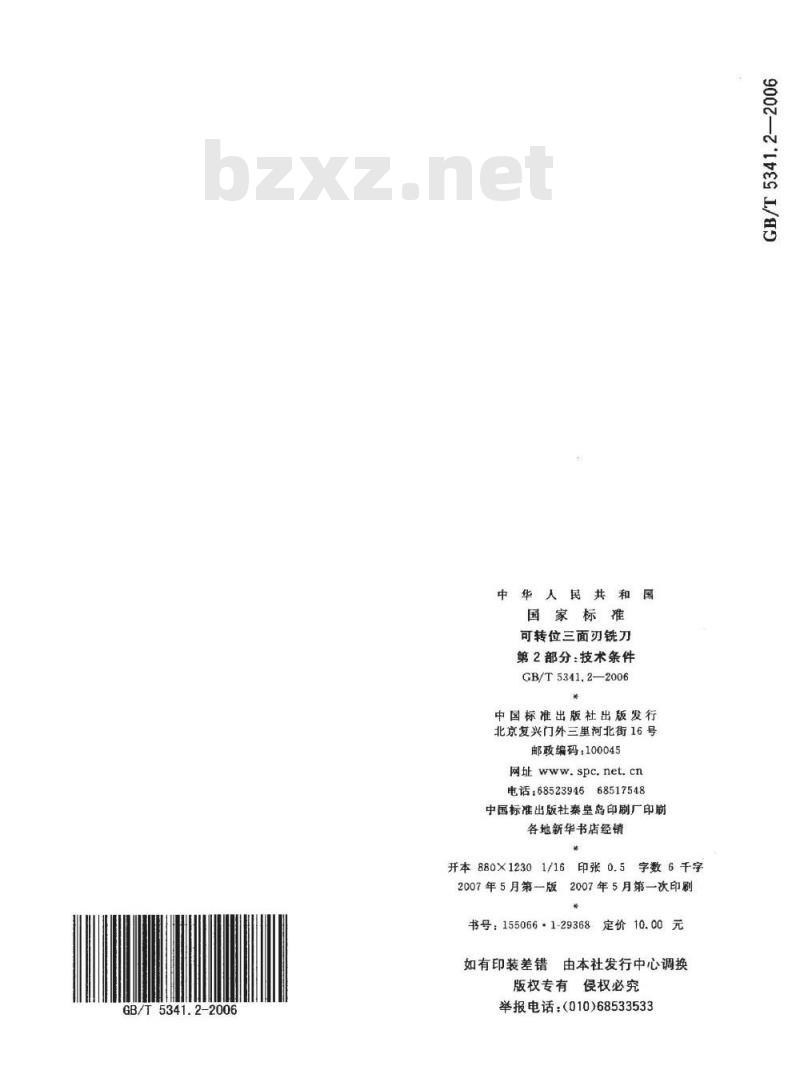

中华人民共和国
