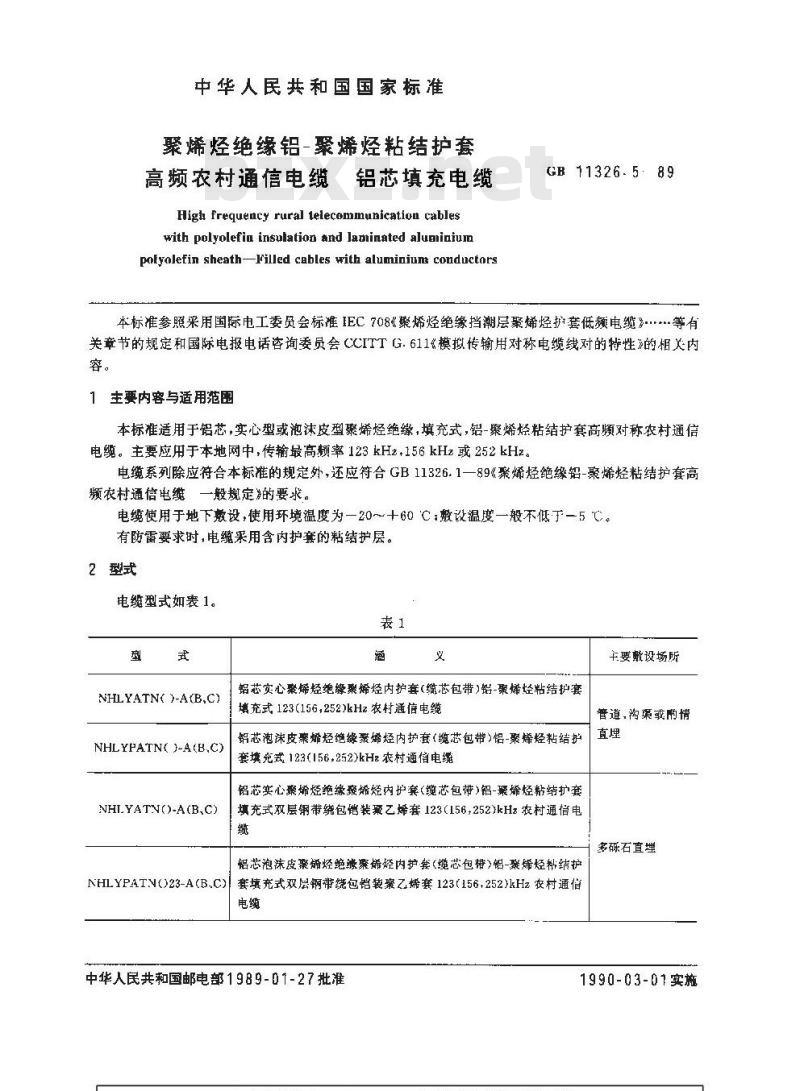

中华人民共和国国家标准
聚烯绝缘铝-聚烯烃粘结护套
高频农村通信电缆
铝芯填充电缆
High frequency rural lelecommunication cableswith palyolefin insulation and ladninated aluminiunpolyolefin sheath-Filled cables with aluminiun conductorsGB11326.5:89
本标准参照采用国际电工委员会标准IEC708《聚烯烃绝缘挡潮层聚烯烃护套低频电缆..等有关章节的规定和国际电报电话咨询委员会CCITTG.611《模拟传输用对称电缆线对的特性》的相内容。
1主要内容与适用范图
本标准适用于铝芯，实心型或泡沫皮型聚烯烃绝缘，填充式，铝-聚烯烃粘结护套高频对称农村通信电缆。主要应用于本地网中,传输最高频率123kHz.156kHz或252 kHz。电缆系列除应符合本标准的规定外，还应符合GB11326.1一89《聚烯烃绝缘铅-聚烯烃粘结护套高频农村通信电缆一般规定》的要求。电缆使用于地下敷设，使用环境温度为一20~～十60C：敷设温度一般不低于一5℃有防雷要求时，电缆采用含内护套的粘结护层。2型式
电缆型式如表1。
NHLYATN( )-A(B,C)
NHLYPATN( )-A(B,C)
NHIYATN()-A(B,C)
NHLYPATNO23-A(B.C)
铝芯实心聚烯烃绝缘桑烯烃内护套（缆芯包带）铝-聚烯轻粘结护套填充式123(156252)kHz农村通信电缆铝芯泡沫皮聚烯烃绝缘聚烯烃内护套（缆芯包带)铝-聚烯烃粘结护套填充式123(156，252)kHz农村通情电缆铝芯实心烯烃绝缘察烯烃内护套(缆芯包带)铝-聚烯烃粘结扩套填充式双层钢带缆包销装聚乙烯套123(156,252)kHz农村通信电骤
铝芯泡沫皮聚烯烃绝续聚烯烃内护套(缆芯包带)铝-聚烯烃粘结护套填充式双层钢带缆包铠装臻Z烯套123(156+252)kHz按村通信电缆
中华人民共和国邮电部1989-01-27批准主要敷设场所
管道,沟渠或的情
多砾石直埋
1990-03-01实施
NHLYATNO53-A(B,C)
NHLYPATNO53-A(B,C)
GB11326.5—89

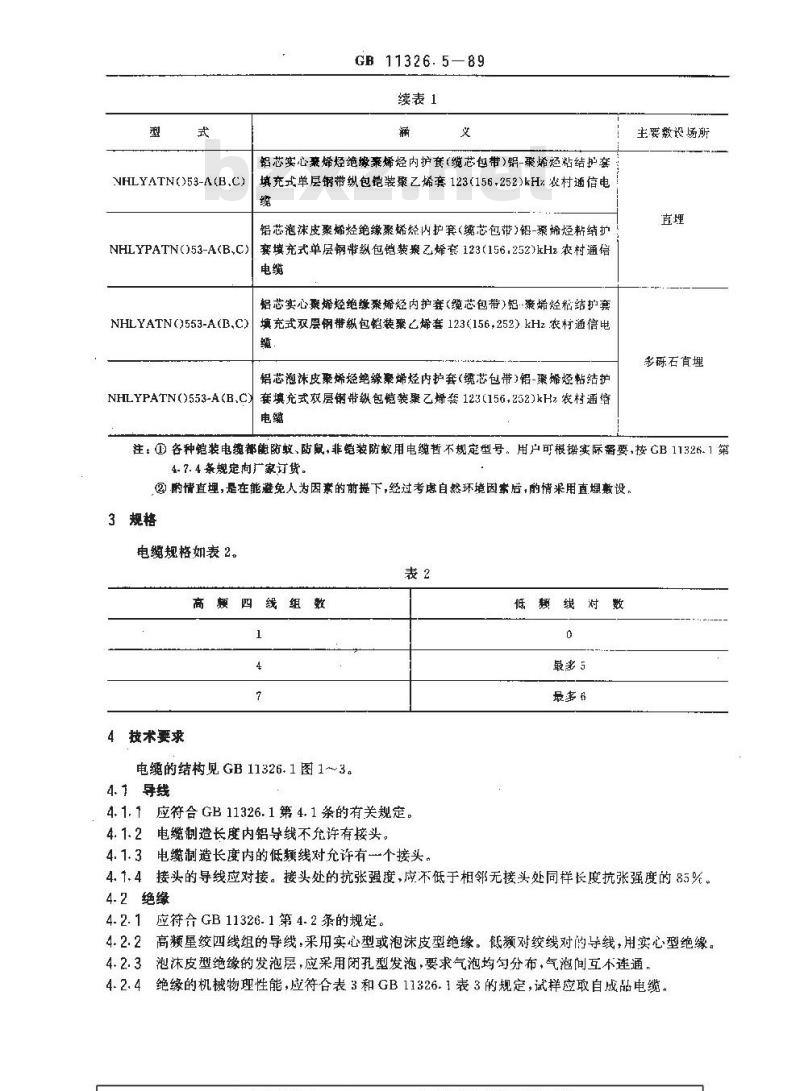

续表1
铝芯实心豪烯烃绝缘聚烯烃内护套(缆芯包带)铝-聚烯烃粘结护套填充式单层钢带纵包铠装聚乙烯套123(156.252)kHz农村通信电缆
铝芯泡沫皮聚烯烃绝缘聚烯烃内护套(缆芯包带)铝-聚烯烃黏结扩套填充式单层钢带纵包铠装案Z烯套123（156.252)kHz农村通信电缆
铝芯实心聚烯烃绝缘聚烯烃内护套（缆芯包带）铝·聚烯烃粘结护套NHLYATN(553-A(B.C)
填充式双层钢带纵包铭装察乙烯套123(156,252）kHz农村通信电缆
铝芯泡沫皮聚烯烃绝缘素烯烃内护套（缆芯包带）铝-聚烯烃帖结护套填充式效层钢带纵包铠装聚乙烯套123(156,252)kHz农村通瘩NHLYPATN(553-A(B,C)
主要数设场所
多砾石首埋
注：① 各种铠装电缆都能防蚊、防鼠,非镜装防蚁用电缆暂不规定型号。用户可根据实际需要,按 CB 11326.1 第4.7. 4条规定向广家订货。
②情直理,是在能避免人为因素的前提下,经过考虑自然环境因素后,的情采用直埋敷设。3规格
电缆规格如表2。
高颗四线组数
4技术要求
电缆的结构见GB11326.1图1~3。4.1导线
4. 1. 1 应符合 GB 11326. 1 第 4. 1 条的有关规定,4.1.2电缆制造长度内铝导线不允许有接头。4.1.3电缆制造长度内的低频线对允许有个接头。低题线对数
最多6
4.1.4接头的导线应对接。接头处的抗张强度，应不低于相邻无接头处同样长度抗张强度的85%。4.2绝缘
4.2.1应符合GB11326.1第4.2条的规定。4.2.2高频屋绞四线组的导线，采用实心型或泡沫皮型绝缘。低频对绞线对的导线，用实心型绝缘。4.2.3泡沫皮型绝缘的发泡层，应采用闭孔型发泡，要求气泡均勾分布，气泡间互不连通，4.2.4绝缘的机械物理性能，应符合表3和GB11326.1表3的规定，试样应取自成品电缆，序别
与填充混合物
的相容性
经填充混合物
预处理后的响
缠绕性
没于填充混合
物后增重,最大

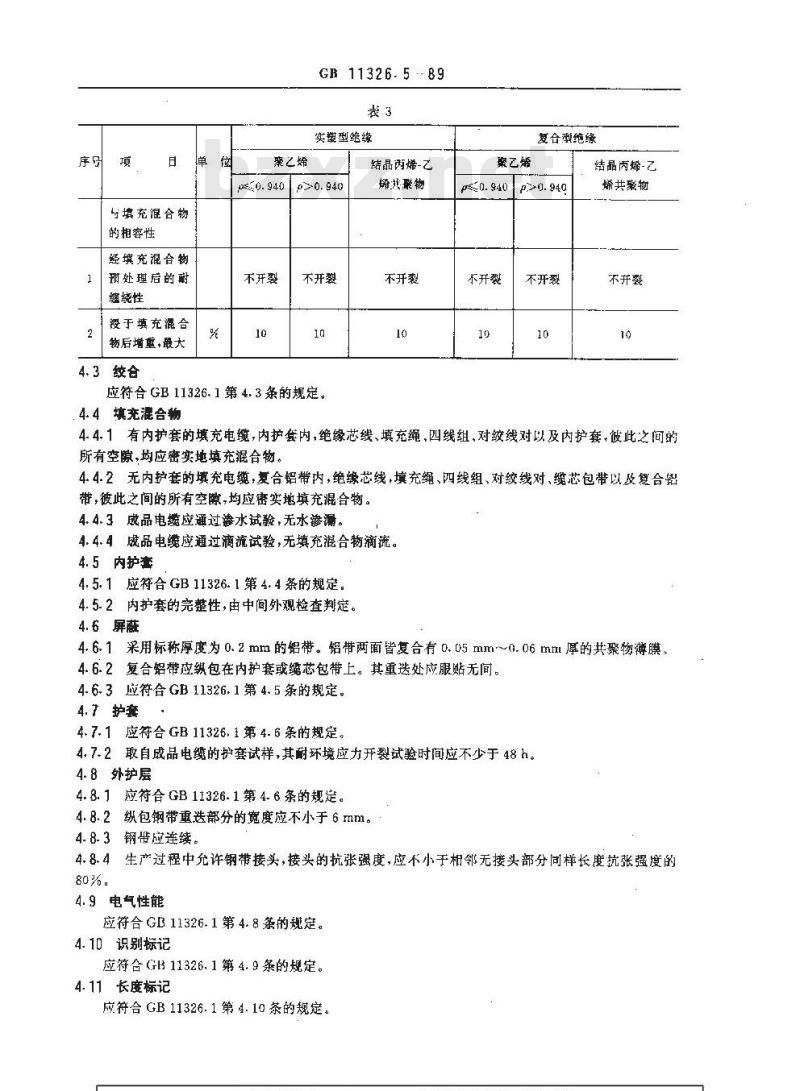

4.3绞合
桑之烯
GB 11326.5-89
实型绝缘
结晶芮烯-乙
ps0.940p>0.940免费标准下载网bzxz
不开裂
不开裂
应符合 GB 11326.1 第 4. 3条的规定。4. 4 填充混合物
矫共聚物
不开裂
聚乙烯
不开裂
复合型绝缘
结晶丙烯-乙
不开裂
烯共聚物
不开裂
4.4.1有内护套的填充电缆，内护套内，绝缘芯线、填充绳，四线组，对绞线对以及内护套，彼此之间的所有空隙，均应密实地填充混合物。4.4.2无内护套的填充电缆，复合铝带内，绝缘芯线，填充绳、四线组、对绞线对、缆芯包带以及复合铝带，彼此之间的所有空隙，均应密实地填充混合物。4.4.3成品电缆应通过渗水试验，无水渗漏。4.4.4成品电缆应通过滴流试验，无填充混合物滴流。4.5内护套
4.5.1应符合GB11326.1第4.4条的规定。4.5.2内护套的完整性，由中间外观检查判定。4.6屏蔽
4.6.1采用标称厚度为0.2mm的铝带。铝带两面皆复合有0.05mm~0.06mm厚的共聚物薄膜。4.6.2复合铝带应纵包在内护套或缆芯包带上。其重送处应服贴无间。4.6.3应符合GB11326.1第4.5条的规定。4.7护套
4.7.1应符合GB11326.1第4.6条的规定。4.7.2取自成品电缆的护套试样，其耐环境应力开裂试验时间应不少于48h。4.8外护层
4.8.1应符合GB11326.1第4.6条的规定。4.8.2纵包钢带重选部分的宽度应不小于6mm。4.8.3钢带应连续。
4.8.4生产过程中允许钢带接头，接头的抗张强度，应不小于相邻无接头部分问样长度轨张强度的80%.
4.9电气性能
应符合 GB 11326. 1 第 4. 8 条的规定。4.10识别标记
应符合GB113.26.1第4.9条的规定。4.11长度标记
应符合GB11326.1第4.10条的规定。4.12制造长度
GB 11326.5—89

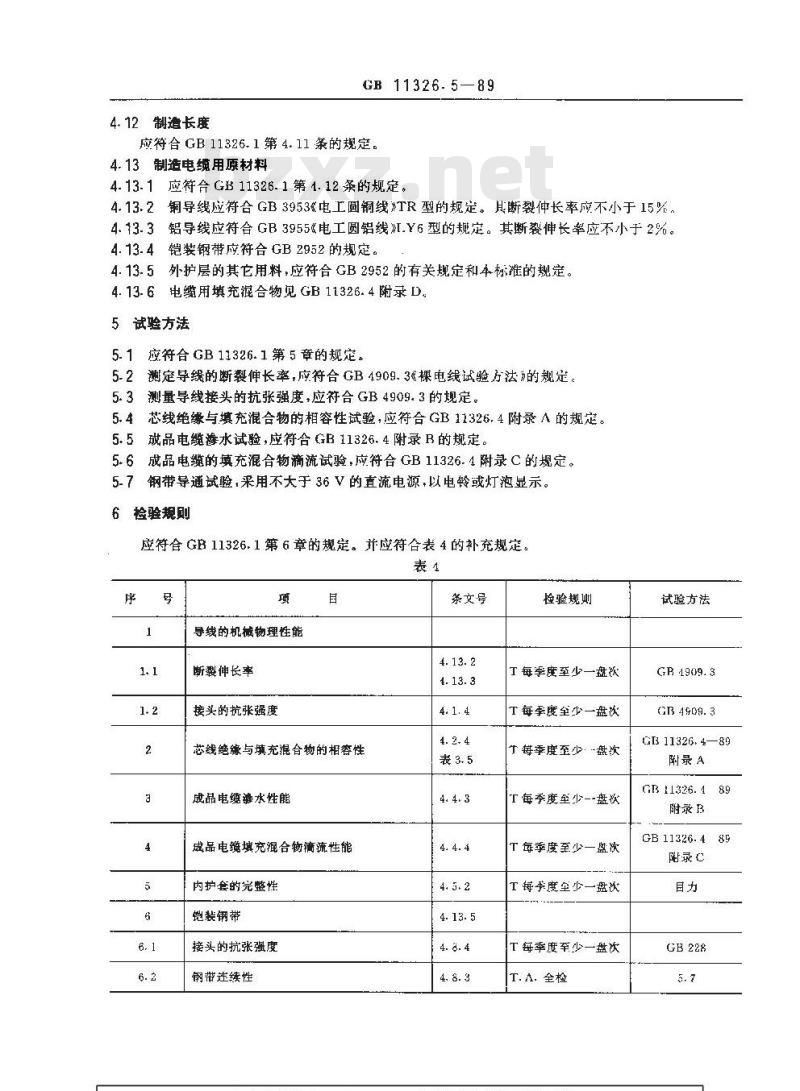

应符合GB11326.1第4.11条的规定。4.13制造电缆用原材料
4.13. 1应符合 GB 11326. 1第 1. 12条的规定。铜导线应符合GB3953电工圆铜线》TR型的规定。其断裂伸长率应不小于15%，4.13.2
4.13.3铝导线应符合GB3955&电工圆铝线》I.Y6型的规定。其断伸长率应不小于2%。4.13.4铠装钢带应符合GB2952的规定。4.13.5外护层的其它用料，应符合GB2952的有关规定和本标推的规定。电缆用填充混合物见GB11326.4附录D4. 13- 6
5试验方法
应符合 GB 11326.1第 5 章的规定。测定导线的断裂伸长率，应符合GB4909.3棵电线试验方法》的规定。52
5.3测量导线接头的抗张强度，应符合GB4909.3的规定。5.4芯线绝缘与填充混合物的相容性试验，应符合GB11326.4附录A的规定。5.5戒品电缆渗水试验，应符合GB11326.4附录B的规定。5.6成品电缆的填充混合物滴流试验，应符合GB11326.4附录C的规定。5-7
钢带导通试验，采用不大于36V的直流电源，以电铃或灯泡显示。检验规则
应符合GB11326.1第6章的规定。并应符合表4的补充规定。表4
导线的机减物理性能
断裂伸长率
接头的抗张强度
芯线绝缘与填充混合物的相容性成品电谦水性能
戒品电缆填充混合物滴流性能
内护套的完整性
铠装钢带
接头的抗张强度
钢带连续性
条文号
检验规则
T每季度至少一盘秋
T每季度至少一盘次
T每季度至少·-盘次
T每季度垒少--盘次
T每季度至少一盘次
T 每乎度垒少一盘次
T每季度至少一盘次
T.A. 全检
试验方法
GR 41909.3
GB11326.4—89
附景 A
GB 11326. 4
附录 B
GB11326.489
附录C

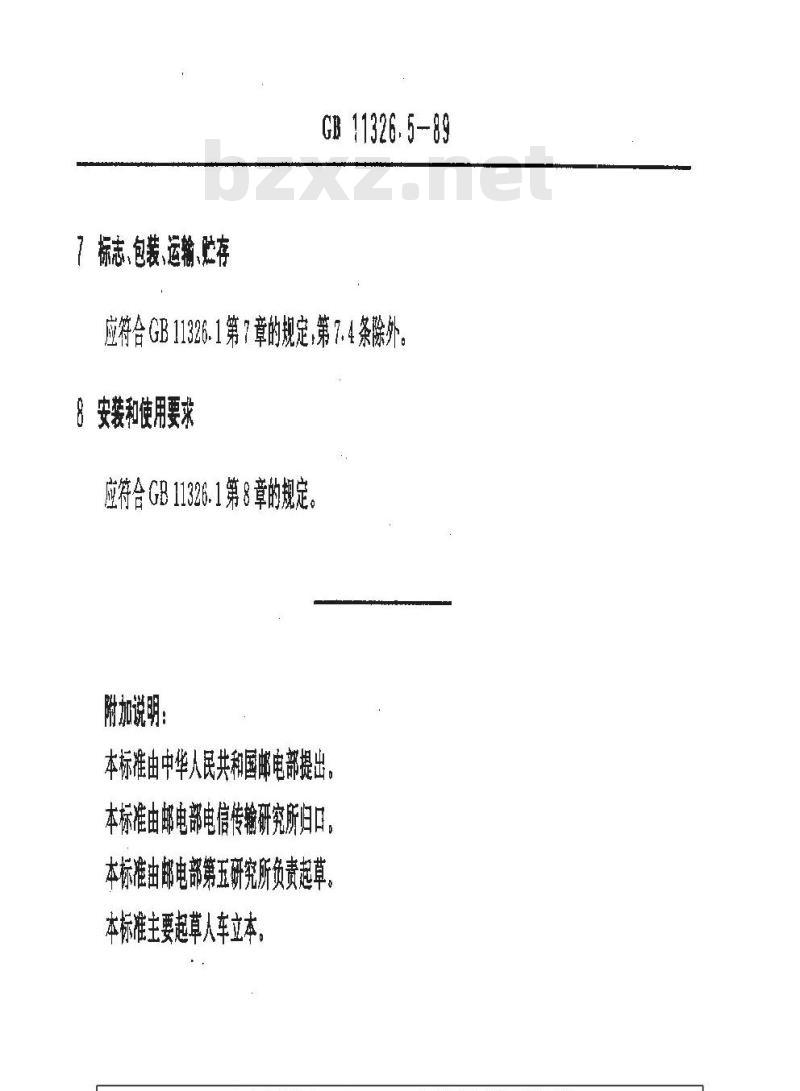

7标志、包装、运输、贮存
GB 11326.5-89
应符合GB11326.1第7章的规定，第7.4条除外。8安装和使用要求
应符合GB11326.1第8章的规定。耐加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口本标准由邮电部第五研究所负责起草，本标准主要起草人车立本。
