【国家标准(GB)】 农业拖拉机 牵引装置型式尺寸和安装要求

ICS 65.060.10

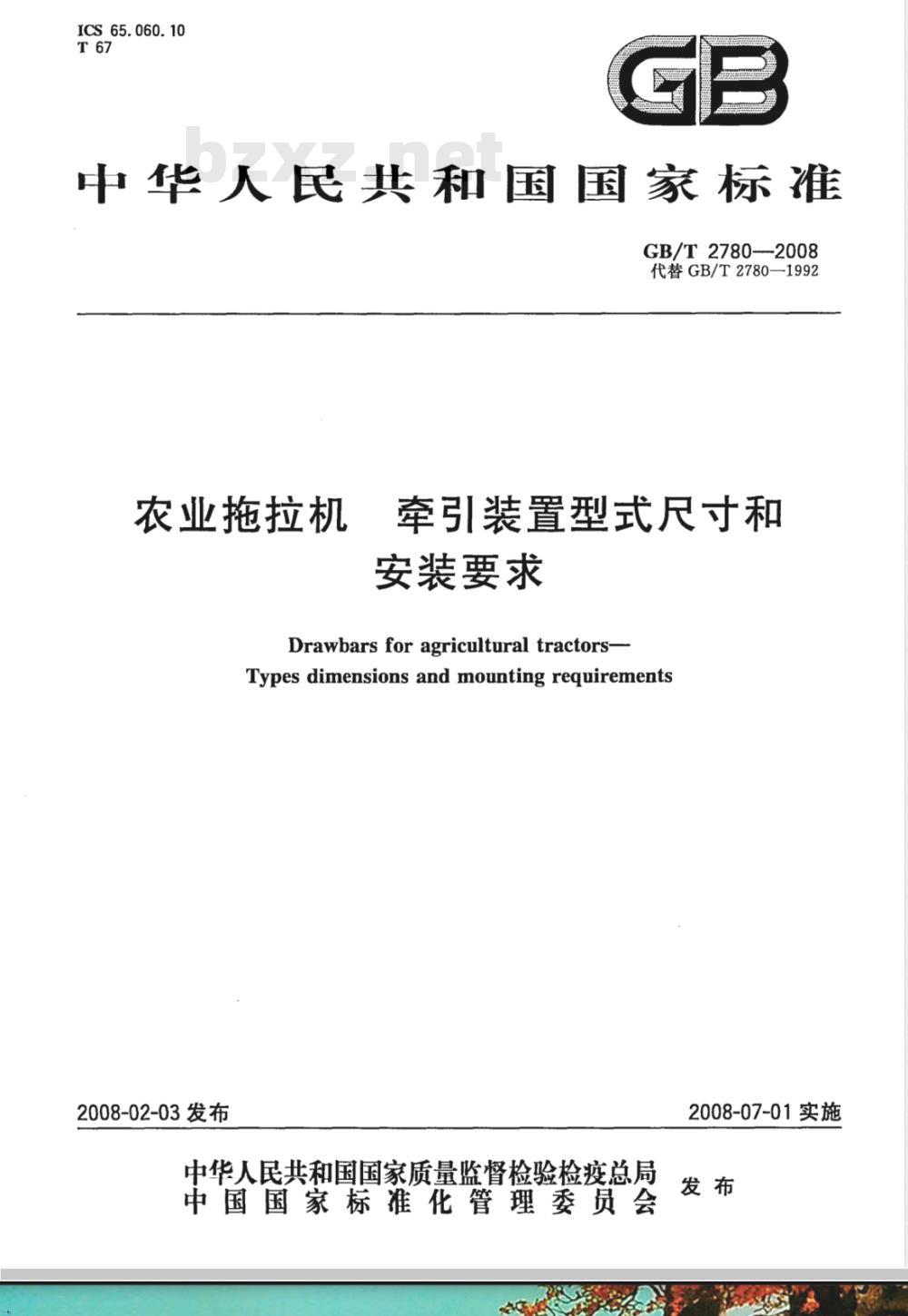

中华人民共和国国家标准
GB/T2780--2008
代替GB/T2780—1992
农业拖拉机
牵引装置型式尺寸和
安装要求
Drawbars for agricultural tractors-Types dimensions and mounting requirements2008-02-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2008-07-01实施
GB/T2780—2008

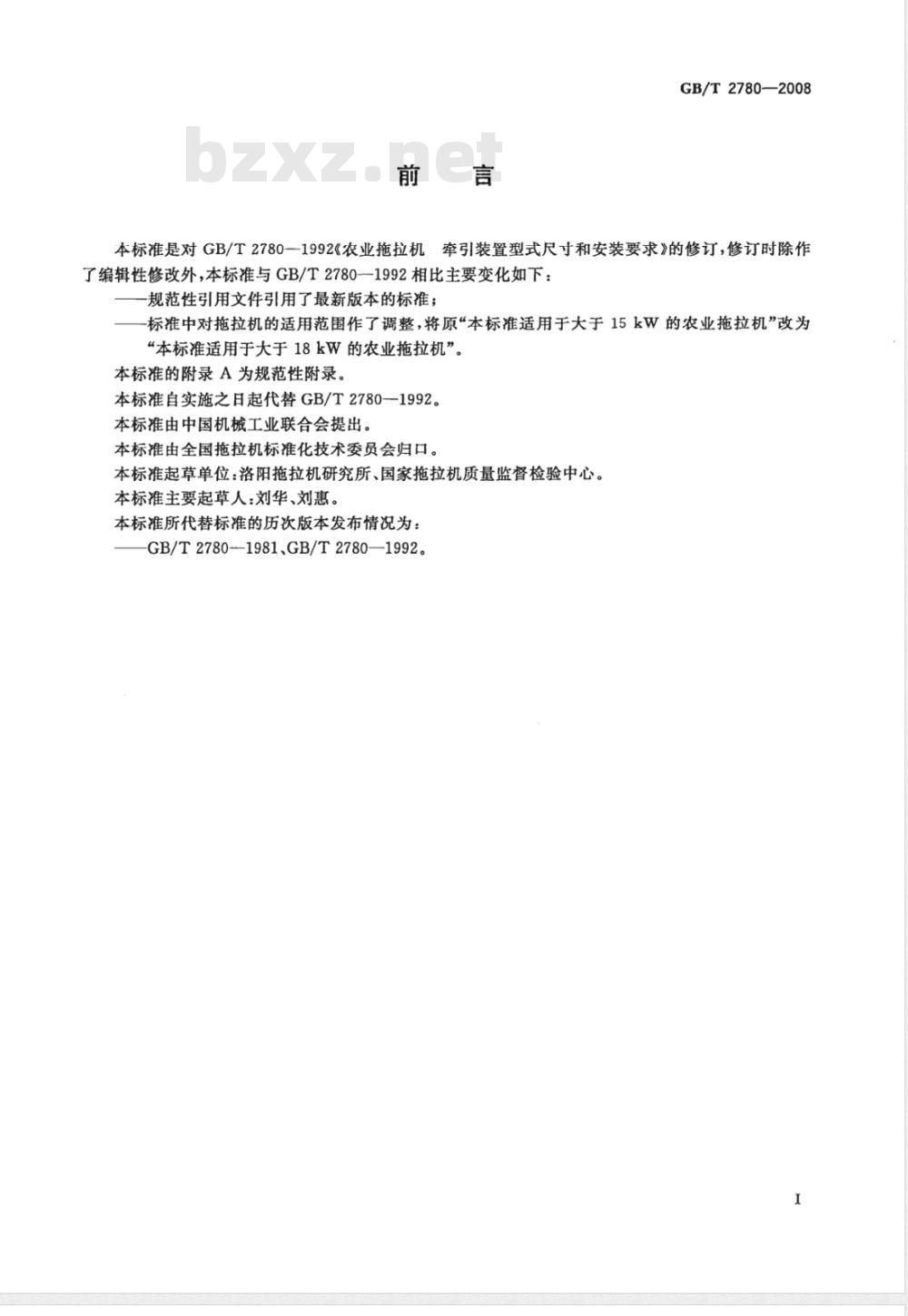

本标准是对GB/T2780—1992《农业拖拉机牵引装置型式尺寸和安装要求》的修订，修订时除作了编辑性修改外，本标准与GB/T2780一1992相比主要变化如下：规范性引用文件引用了最新版本的标准；标准中对拖拉机的适用范围作了调整，将原“本标准适用于大于15kW的农业拖拉机”改为“本标准适用于大于18kW的农业拖拉机”。本标准的附录 A为规范性附录。本标准自实施之日起代替GB/T2780--1992。本标准由中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会归口。本标准起草单位：洛阳拖拉机研究所、国家拖拉机质量监督检验中心。本标准主要起草人：刘华、刘惠。本标准所代替标准的历次版本发布情况为：GB/T27801981、GB/T2780—1992。1范围
农业拖拉机牵引装置型式尺寸和安装要求
本标准规定了农业拖拉机牵引装置GB/T2780--2008
-U型牵引钩的型式、尺寸、垂直静载荷和安装要求。本标准适用于大于18kW的农业拖拉机(不包括手扶拖拉机)后部联接牵引式农机具的装置。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1593.11996农业轮式拖拉机后置式三点悬挂装置第1部分：1、2、3和4类（cqvISO730-1:1994)

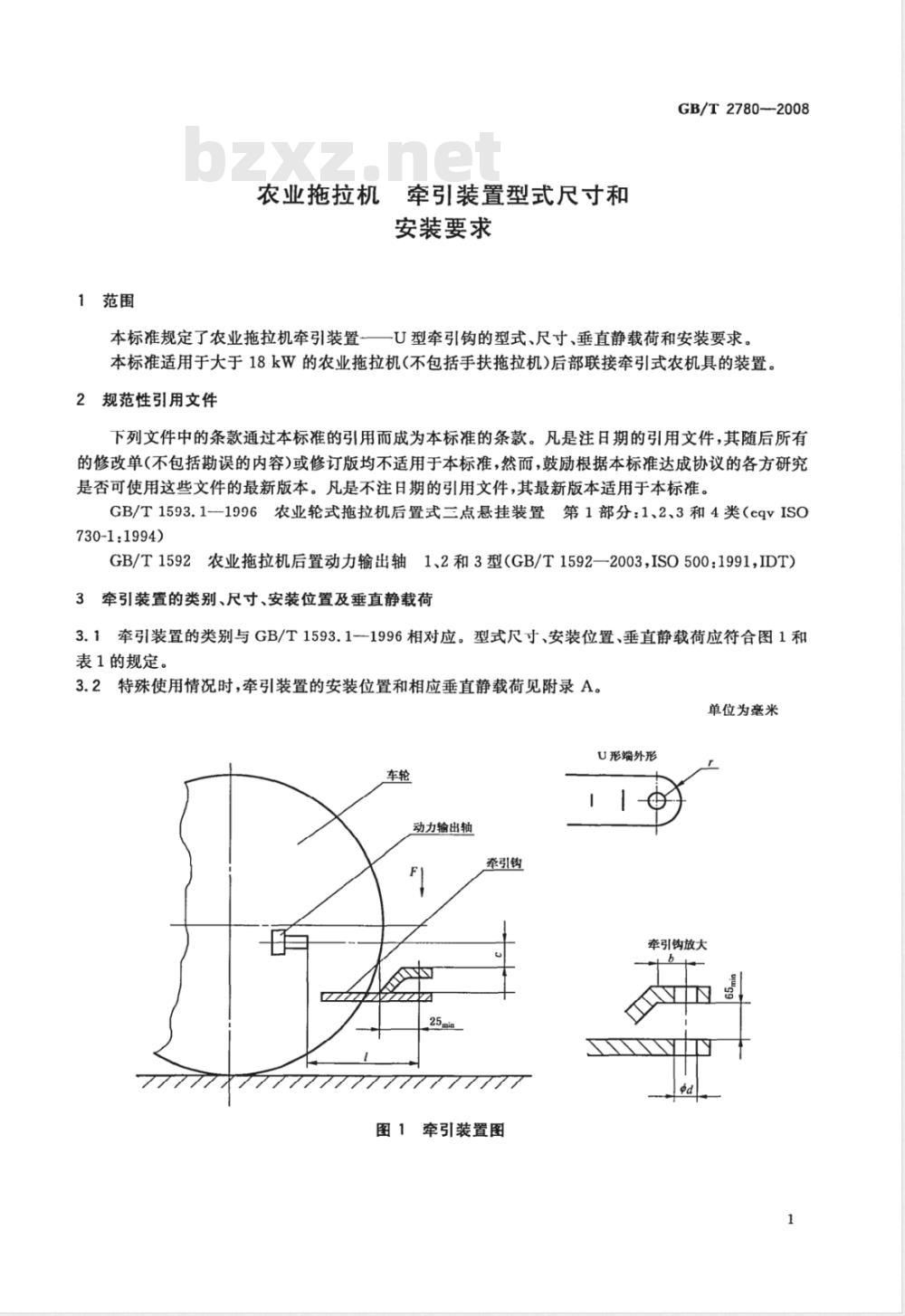

GB/T1592农业拖拉机后置动力输出轴1、2和3型(GB/T1592—2003，ISO500:1991，IDT）3牵引装置的类别、尺寸、安装位置及垂直静载荷3.1牵引装置的类别与GB/T1593.1--1996相对应。型式尺寸、安装位置、垂直静载荷应符合图1和表1的规定。
3.2特殊使用情况时，牵引装置的安装位置和相应垂直静载荷见附录A。单位为毫米
U形端外形
动力输出轴
牵引钩
牵引钩放大
牵引装置图
GB/T2780—2008
U形端尺寸
U形端外形
U形端的外形可在半径「范围内由设计决定。b特殊使用情况时可移动U形端的顶部，保持尺寸c不变。4

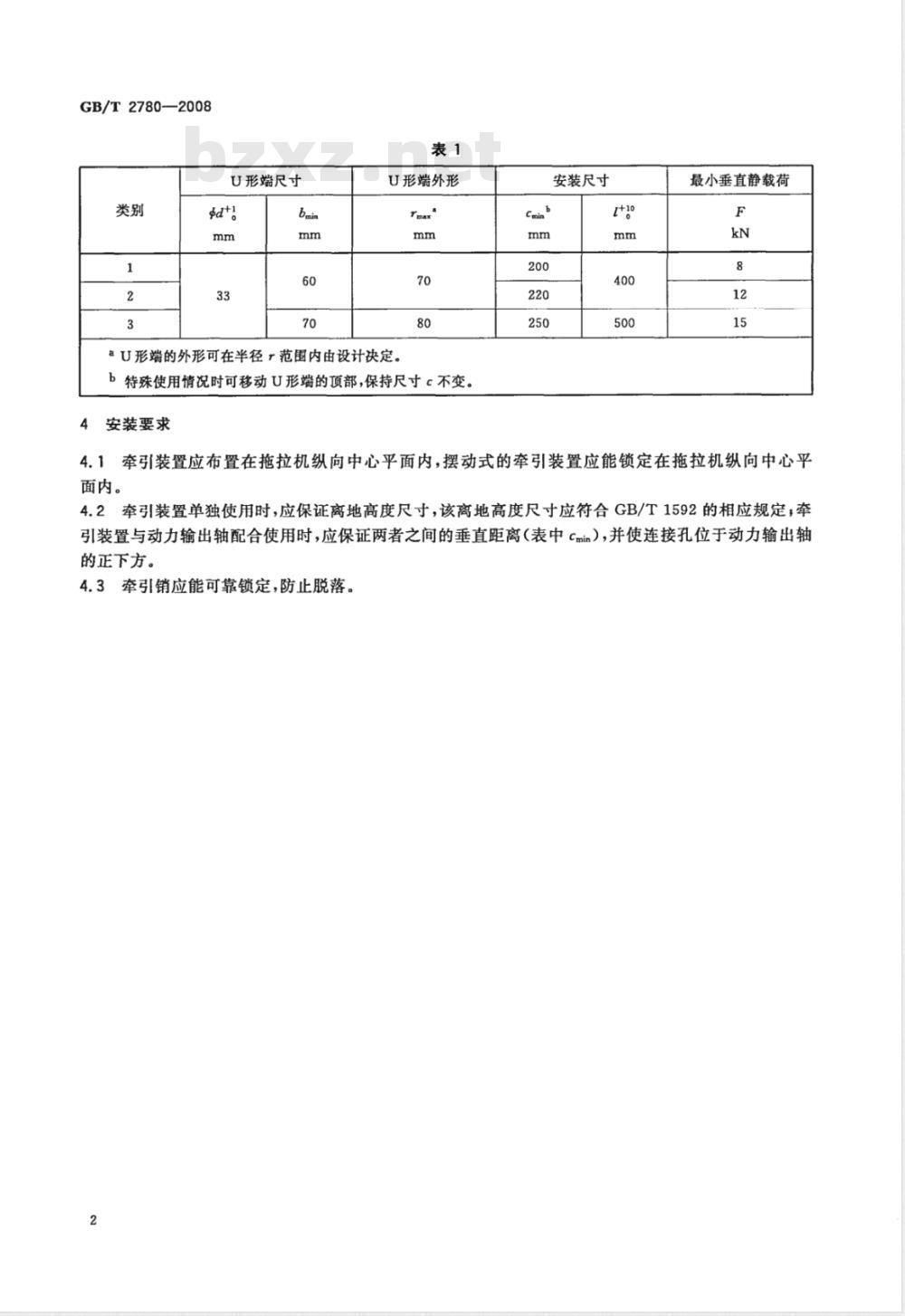

安装要求
安装尺寸
Camin
最小垂直静载荷
4.1牵引装置应布置在拖拉机纵向中心平面内，摆动式的牵引装置应能锁定在拖拉机纵向中心平面内。
4.2牵引装置单独使用时，应保证离地高度尺寸，该离地高度尺寸应符合GB/T1592的相应规定，牵引装置与动力输出轴配合使用时，应保证两者之间的垂直距离（表中cmin），并使连接孔位于动力输出轴的正下方。
4.3牵引销应能可靠锁定，防止脱落。2
附录A
（规范性附录）

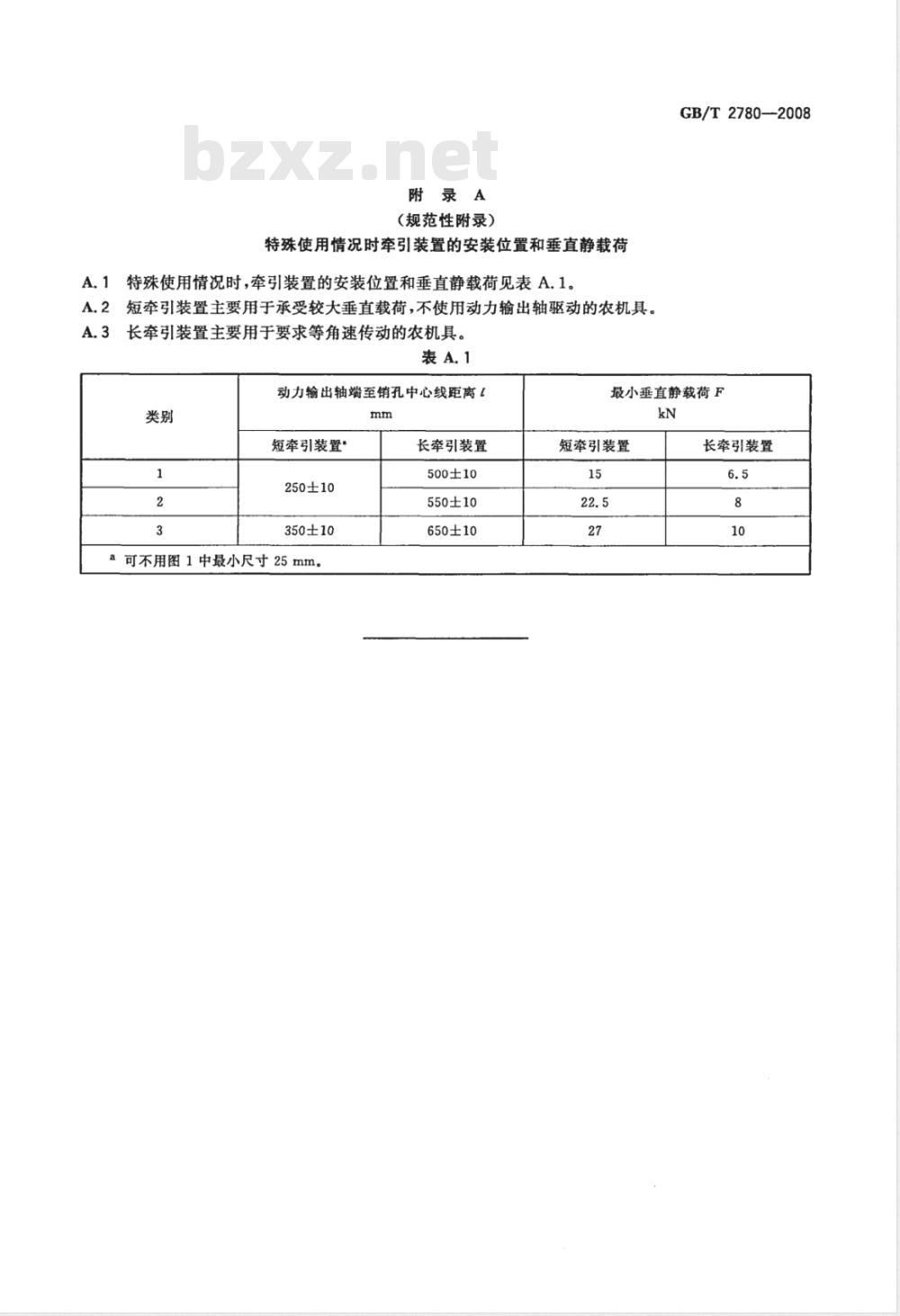

特殊使用情况时牵引装置的安装位置和垂直静载荷A.1特殊使用情况时，牵引装置的安装位置和垂直静载荷见表A.1。2短牵引装置主要用于承受较大垂直载荷，不使用动力输出轴驱动的农机具。A.2
3长牵引装置主要用于要求等角速传动的农机具。A.3
动力输出轴端至销孔中心线距离［类别
短牵引装置”
250±10
350±10
可不用图1中最小尺寸25mm。
长牵引装置
500±10
550±10
650±10
GB/T2780—2008
最小垂直静载荷F
短牵引装置
长牵引装置
GB/T 2780-2008
中华人民共和国
国家标准
、牵引装置型式尺寸和
农业拖拉机
安装要求免费标准bzxz.net
GB/T2780—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数5千字
2008年4月第一版
2008年4月第一次印刷
书号：155066·1-31234
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
