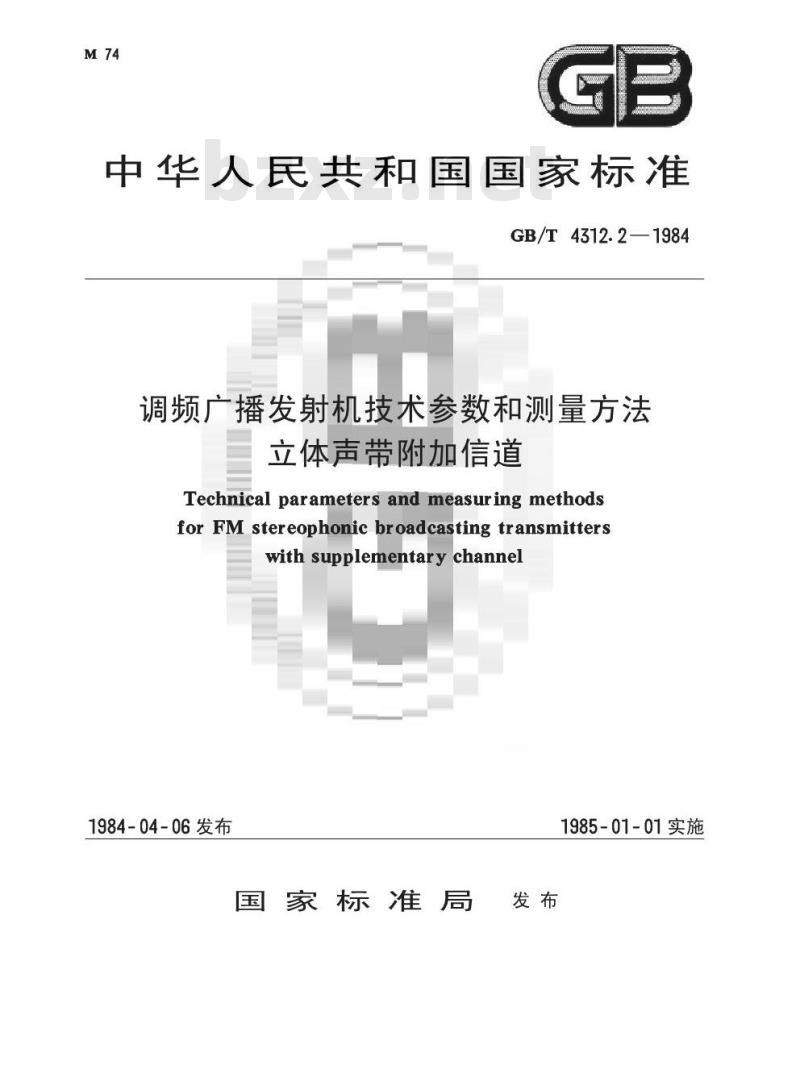

中华人民共和国国家标准
GB/T4312.2—1984
调频广播发射机技术参数和测量方法立体声带附加信道
Technical parameters and measuring methodsfor FMstereophonic broadcasting transmitterswithsupplementarychannel
1984-04-06发布
国家标准局
1985-01-01实施
中华人民共和国国家标准
调频广播发射机技术参数和测量方法立体声带附加信道
Technical parametersandmeasuringmethodsforFM stereophonicbroadcasting transmitterswith supplementary channel
1术语解释
1.1立体声信道术语解释
UDC621.396.61
:621.317.08
GB/T4312.2—1984
同GB4312.1一84《调频广播发射机技术参数和测量方法单声和立体声》1.2立体声带附加信道相互串音衰减量串音衰减量(dB)=201gg
式中:U
一立体声左或右信道(附加信道)输出的额定音频信号电压:U2一一立体声左或右信道(附加信道)无输入音频信号电压,附加信道(立体声左或右信道)输入额定音频信号电压时,立体声左或右信道(附加信道)输出的串音电压。2技术参数
立体声带附加信道调频广播发射机的技术参数,应符合表1、表2和GB4312.1—84第2章表1的规定。
表1调频广播附加信道技术参数
副载波频率
副载波频率容许偏差
67kHz副载波对主载波调制度
调制方式
最大频偏
音频输入阻抗
音频输入电平
信噪比
谐波失真
频率响应
预加重
压缩比
国家标准局1984-04-06发布
±150Hz
8%~10%
士4kHz(100%调制)
600Q平衡
10±2dBm
>60dB(1kHz,采用预加重及压扩技术)<4% (80 Hz~6 kHz)
(80Hz~6kHz),±2dB
时间常数为50μs(见GB4311.3——84)2:1(dB)
1985-01-01实施
3测试方法
GB/T4312.2—1984
表2立体声与附加信道相互串音指标项
附加信道对立体声左信道串音衰减量附加信道对立体声右信道串音衰减量立体声左信道对附加信道串音衰减量立体声右信道对附加信道串音衰减量3.1立体声信道主要技术指标测试方法立体声信道主要技术指标测试方法同GB4312.1-84。指
>65dB(80Hz6kHz)
>65dB(80Hz~6kHz)
>65dB(采用压扩技术,40Hz15kHz)>65dB(采用压扩技术,40Hz15kHz)立体声带附加信道制式中调制度分配应为80%(立体声)十10%(导频)十10%(67kHz副载波)(调制度分配下同)。
3.2附加信道主要技术指标测试方法附加信道主要技术指标测试方法均加预加重、去加重和压缩器、扩张器。3.2.1信噪比
3.2.1.1测试方框图见图1。
正体卢
即肾假
3.2.1.2测试方法:
压销器
时机信道
附抑谐试
谢制器
扩张带
促负鞋
电半表
不加音频信号,调整67kHz副载波对主载波的调制度达到10%(下同)。信号发生器输出1kHz音频信号加至压缩器输入端,使附加信道调制度达到100%(频偏为土4kHz),在扩张器输出端测出输出音频信号电平。然后去掉附加信道的调制信号,在扩张器输出端测出噪音电平,两者之差即为信噪比。2
3.2.2谐波失真
3.2.2.1测试方框图见图2。
立体市
预伯此
3.2.2.2测试方法:
GB/T4312.2—1984
压端器
群谢器
扩乐器
信号发生器输出0.08、0.2、0.4、1、2、3、5、6kHz音频信号加至压缩器输入端,使调制度达100%,在扩张器输出端分别测出各频率的失真值(应分别测出立体声调制器不加音频调制信号和加额定音频调制信号两种工作状态)。3.2.3频率响应
3.2.3.1测试方框图见图1。
3.2.3.2测试方法:免费标准下载网bzxz
a信号发生器输出1kHz音频信号加至压缩器输入端,使调制度达到25%。在扩张器输出端测出1kHz音频信号值作为基准电平,保持信号发生器输出音频信号电平不变,在扩张器输出端测出0.08、0.2、0.4、1、2、3、4、b.
5、6kHz信号电平,做出频率响应曲线。3.2.4预加重
3.2.4.1测试方框图见图1。
3.2.4.2测试方法:
附加信道调制器加预加重,附加信道解调器不加去加重,a.
信号发生器输出6kHz音频信号加至压缩器输入端,使调制度达到100%,在扩张器输出端测b.
出6kHz音频信号电平值;
保持信号发生器输出音频信号电平不变,在扩张器输出端测出6、5、4、3、2、1、0.2、0.08c.
kHz相应音频信号电平,做出预加重曲线。3.3立体声与附加信道相互串音测试方法3.3.1附加信道对立体声左信道串音3.3.1.1测试方框图见图3。
发生器1
3.3.1.2测试方法:
GB/T4312.2—1984
压缩题
发射机
芒张器
中平器
电平表
a.信号发生器“1”输出1kHz音频信号加至立体声调制器左信道(开关K,置于L位置),使主、副信道对主载波的综合调制度为80%,保持导频信号调制度为10%,67kHz副载波调制度为10%。在立体声解调器左信道(开关K2置于L位置)输出端测出音频信号的电压u1,然后去掉调制信号。b.信号发生器“2”输出0.08、0.2、0.4、1、2、3、4、5、6kHz音频信号经压缩器加至附加信道调制器,使调制度达到100%;c。在立体声左信道输出端测出附加信道对立体声左信道的串音电压u2;串音衰减量(dB)=201g
3.3.2附加信道对立体声右信道串音3.3.2.1测试方框图见图3。
3.3.2.2测试方法:
将开关K1、K2置于R位置,其它同3.3.1.2测试方法。3.3.3立体声左信道对附加信道串音3.3.3.1测试方框图见图3。
3.3.3.2测试方法:
信号发生器“2“输出”1kHz音频信号经压缩器加至附加信道调制器,使调制度达到100%,a.
在扩张器输出端测出音频信号电压1,然后去掉调制信号;b.信号发生器“1”输出0.04、0.1、0.4、1、3、5、7、10、12、15kHz音频信号加至立体声调制器左信道(开关K1置于L位置)使对主载波的调制度达到80%,导频调制度为10%,67kHz副载波调制度10%;
GB/T4312.2—1984
在扩张器输出端测出立体声左信道各频率对附加信道串音电压2c.
4、 中音衰减量(a) -20e=
3.3.4立体声右信道对附加信道串音3.3.4.1测试方框图见图3。
3.3.4.2测试方法:
将开关K1置于R位置,其它同3.3.3.2测试方法。3.4使用仪器要求
3.4.1立体声信道
同GB4312.1—84中3.2条。
3.4.2附加信道
附加信道解调器要求:
副载波频率:67kHz士50Hz;
输入阻抗≥2k2;
输入电平>0.3V;
失真≤0.4%,
信噪比>70dB;
输出电平+10dB(600α平衡)
+5V(10kQ不平衡);
去加重:50μus±1.5us;
频偏:士4kHz、士6kHz;
频率响应:士0.3dB。
附加说明:
本标准由中华人民共和国广播电视部提出。本标准由黑龙江省广播科学研究所起草。本标准主要起草人高广良、王树德。5
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
