【国家标准(GB)】 抑制射频干扰整件滤波器 第二部分:分规范 试验方法的选择和一般要求

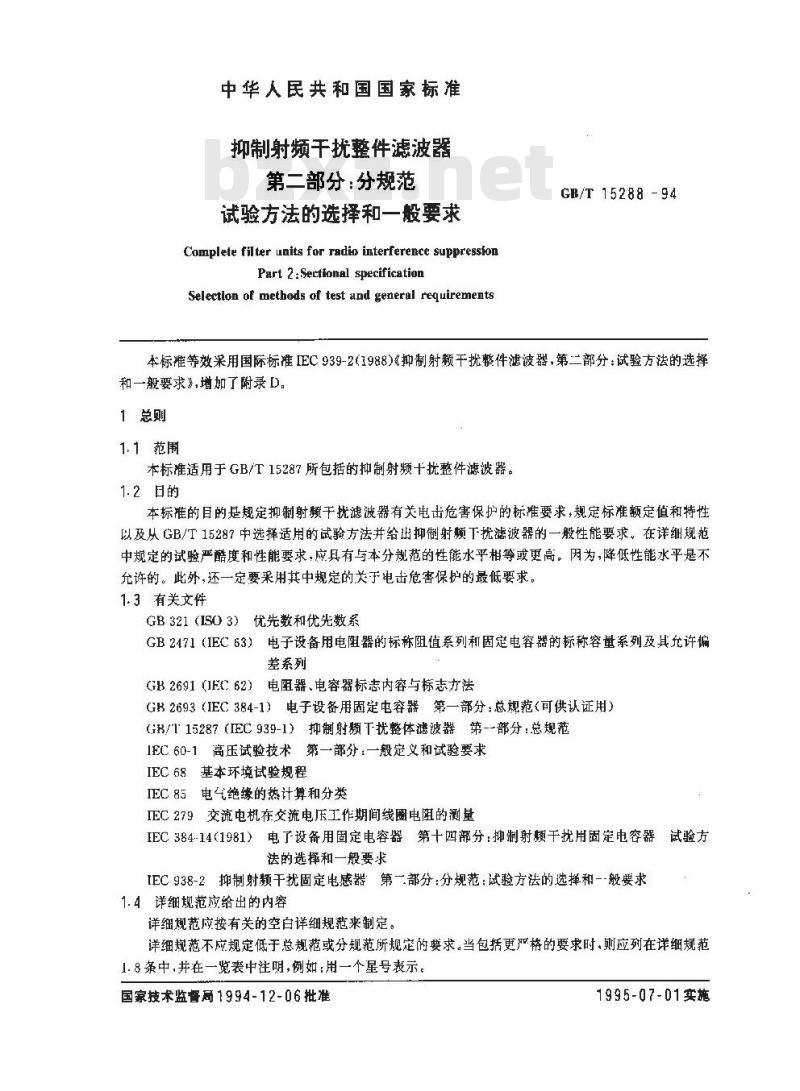

中华人民共和国国家标准
抑制射频干扰整件滤波器
第二部分：分规范
试验方法的选择和一般要求
Complete filter units for radio interference suppressfonPart 2 : Sectional specificationSelectlon of methods of test and general requirementsGB/T15288-94
本标准等效采用国际标准IEC939-2（1988)《抑制射颖干扰整件滤波器，第二部分：试验方法的选择和一般要求》，增如了附录D。
1总则
1.1范围
本标准适用于GB/T15287所包括的抑制射频十扰整件滤波器。1.2日的
本标准的目的是规定抑制射频干扰滤波器有关电击危害保护的标准要求，规定标准额定值和特性以及从 GB/T 15287 中选择适用的试验方法并给出抑制射频下扰滤波器的一般性能要求。在详细规范中规定的试验严酷度和性能要求，应具有与本分规范的性能水乎相等或更高。因为，降低性能水平是不允许的。此外，还一定要采用其中规定的关于电击危害保护的最低要求。1.3有关文件
GB321（ISO3）优先数和优先数系GB2471（IEC63）电子设备用电阻器的标称阻值系列和固定电容器的标称容量系列及其允许偏差系列
GB2691（IEC62）电阻器、电容器标志内容与标志方法GB2693（IEC384-1）电子设备用固定电容器第一部分：总规范（可供认证用）GB/T15287（IEC939-1）抑制射频干扰整体滤波器第-~部分：总规范IEC 60-1高压试验技术第一部分：一般定义和试验要求IEC68基本环境试验规程
IEC85电气绝缘的热计算和分类
IEC279交流电机在交流电压工作期间线图电阻的测量EC384-14（1981）电了设备用固定电容器第十四部分：抑制射频干扰用固定电容器试验方法的选择和一般要求
IEC938-2抑制射频干扰固定电感器第一部分：分规范：试验方法的选择和--般要求1.4详细规范应给出的内容
详细规范应按有关的空白详细规范来制定。详细规范不应规定低于总规范或分规范所规定的要求。当包括更严格的要求时，则应列在详细规范1. 8条中,并在一览表中注明,例如:用一个星号表示。国家技术监督高1994-12-06批准1995-07-01实施
GB/T15288—94

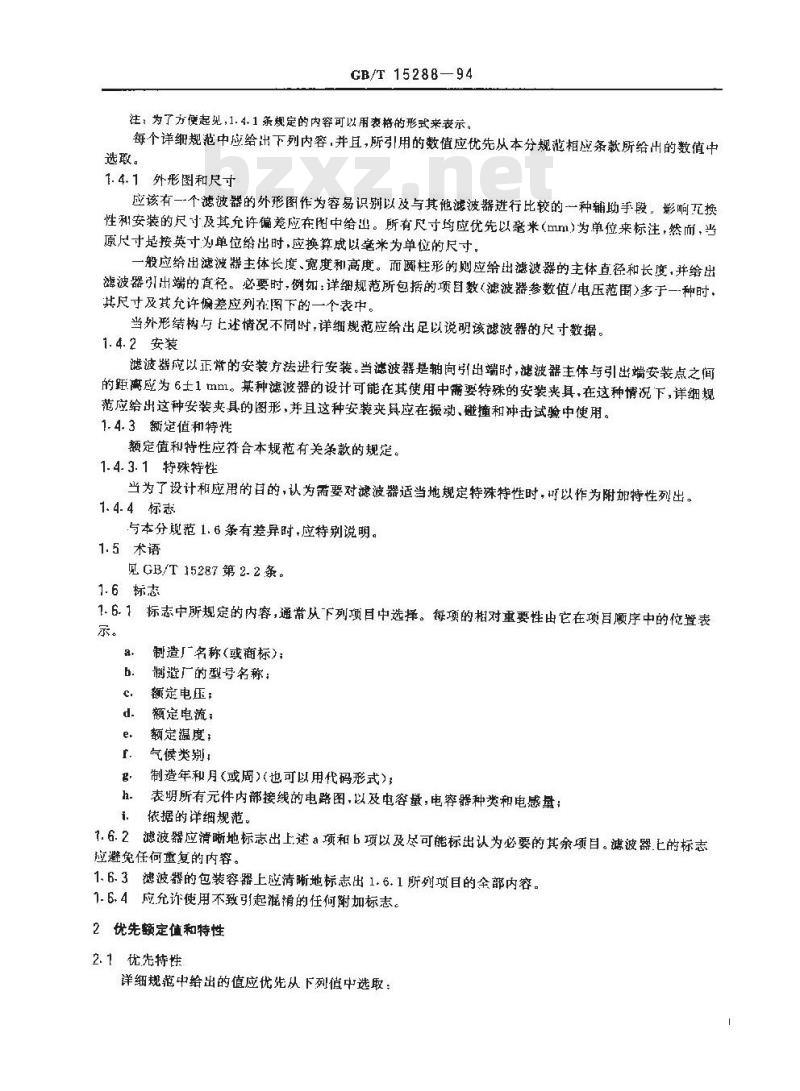

注：为了方慢起见，1.4.1条规定的内容可以用表格的形式来表示。每个详细规范中应给出下列内容，并且，所引用的数值应优先从本分规范相应条款所给出的数值中选取。
1.4.1外形图和尺寸
应该有一个滤波器的外形图作为容易识别以及与其他滤波器进行比较的一种辅助手段，影响无换性和安装的尺寸及其允许偏差应在图中给出。所有尺寸应优先以毫米（mm)为单位来标注，然而，当原尺寸是按英寸为单位给出时，应换算成以毫米为单位的尺寸。一般应给出滤波器主体长度、宽度和高度。而顾柱形的则应给出滤波器的主体直径和长度，并给出滤波器引出端的直径。必要时，例如：详细规范所包括的项目数（滤波器参数值/电压范围）多于一种时，其尺寸及其充许偏差应列在图下的一个表中。当外形结构与上述情况不同时，详细规范应给出足以说明该滤波器的尺寸数据。1.4.2安装
滤波器应以正常的安装方法进行安装。当滤波器是轴向号出端时，滤波器主体与引出端安装点之间的距离应为6士1mn1。某种滤波器的设计可能在其使用中需要特殊的安装来具，在这种情况下，详细规范应给出这种安装夹具的图形，并且这种安装夹其应在振动、碰撞和冲击试验中使用。1.4.3额定值和特性
额定值和特性应衍合本规范有关条款的规定。1-4.3.1特殊特性
当为了设计和应用的的，认为需要对滤波器适当地规定特殊特性时，可以作为附加特性列出。1.4.4标志
与本分规范1.6条有差异时，应特别说明。1.5术语
见GB/T15287第2.2条。
1.6标志
1.6.1标志中所规定的内容，通常从下列项目中选择。每项的相对重要性由它在项目顺序中的位置表示。
制造厂名称（或商标）；
制造厂的型号名称；
额定电压：
额定电流；
额定温度：
气候类别：
制造年和月（或周）（也可以用代码形式）；表明所有元件内部接线的电路图，以及电容量，电容器种类和电感量；h
依据的详细规范。
滤波器应清晰地标志出上述a项和b项以及尽可能标出认为必要的其余项目。滤波器七的标志1.6.2
应避免任何重复的内容。
1.6.3滤波器的包装容器上应清晰地标志出1.6.1所列项目的全部内容。1.6.4应允许使用不致引起混滑的任何附加标志。2优先额定值和特性
2.1优先特性

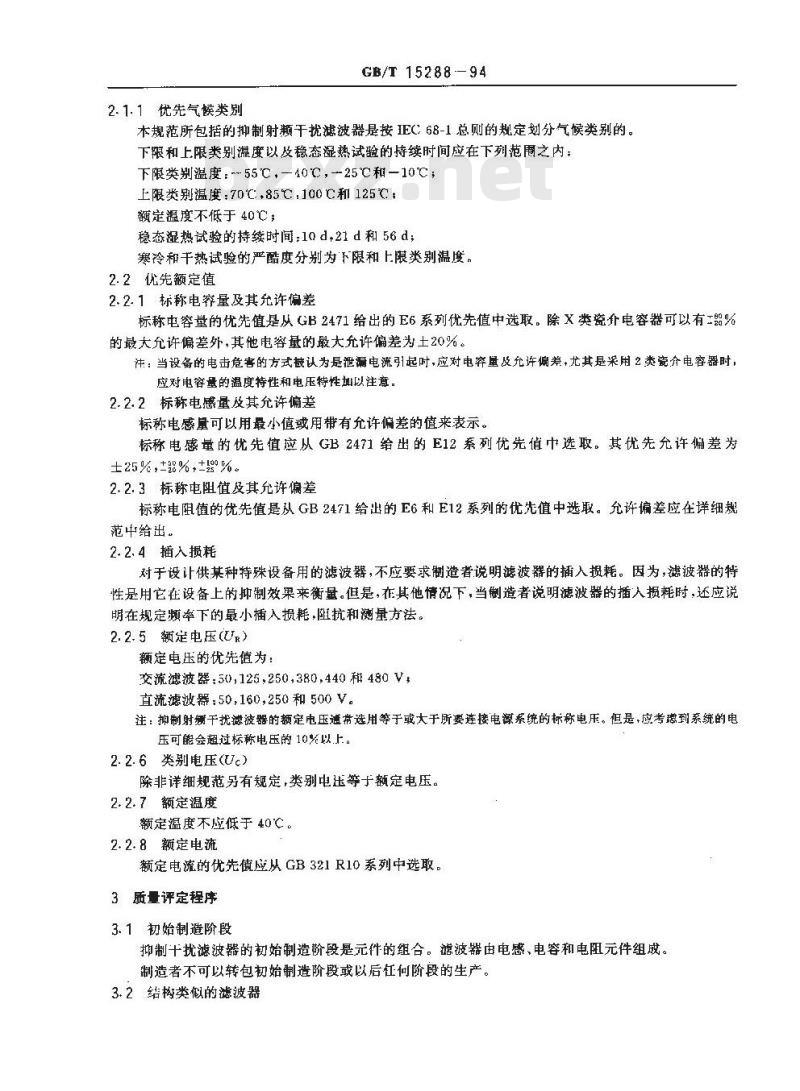

详细规范中给出的值应优先从下列值中选取：2.1.1优先气候类别
GB/T15288-94
本规范所包括的抑制射颗干扰滤波器是按IEC68-1总则的规定划分气候类别的。下限和上限类别温度以及稳态湿热试验的持续时间应在下列范周之内：下限类别温度：\55℃，—40℃，25℃和-10℃，上限类别温度：70℃.85℃，100和125℃，额定温度不低于40℃；
稳态湿热试验的持续时间：10d，21d和56d寒冷和干热试验的严酷度分别为下限和上限类别温度。2.2优先额定值
2.2.1标称电容量及其允许偏差
标称电容量的优先值是从GB2471给出的E6系列优先值中选取。除X类瓷介电容器可以有二器%的最大允许偏差外，其他电容量的最大允许偏差为土20%。注：当设备的电击危害的方式被认为是泄漏电流引起时，应对电容量及允许偏差，尤其是采用2类瓷介电容器时，应对电容量的温度特性和电压特性加以注意。2.2.2标称电感量及其充允许偏差标称电感量可以用最小值或用带有允许偏差的值来表示。标称电感量的优先值应从GB2471给出的E12系列优先值中选取。其优先允许偏差为±25%,=8%,±婴%。
2.2.3标称电阻值及其允许偏差
标称电阻值的优先值是从GB2471给出的E6和E12系列的优先值中选取。允许偏差应在详细规范中给出。
2.2.4插入损耗
对于设计供某种特殊设备用的滤波器，不应要求制造者说明滤波器的插入损耗。因为，滤波器的特性是用它在设备上的抑制效果来衡量。但是，衣其他情况下，当制造者说明滤波器的插人损耗时，还应说明在规定顺率下的最小插入损耗，阻抗和测量方法。2.2.5额定电压(UR)
额定电压的优先值为：
交流滤波器：50,125，250，380,440租480V，直流滤波器；50，160，250和500V。注：抑制射测干扰滤波器的额定电压通带选用等于或大于所要连接电源系统的标称电压。但是，应考虑到系统的电压可能会超过标称电压的10%以.上。2. 2.6类别电压(Uc)
除非详细规范另有规定，类别电压等于额定电压。2.2.7额定温度
额定温度不应低于40℃。
2.2.8额定电流
额定电流的优先值应从GB321R10系列中选取。3量评定程序
3.1初始制造阶段
抑制十扰滤波器的初始制造阶段是元件的组合。滤波器由电感、电容和电阻元件组成。制造者不可以转包初始制造阶段或以后任何阶段的生产。3.2结梅类似的滤波器
GB/T 15288—94

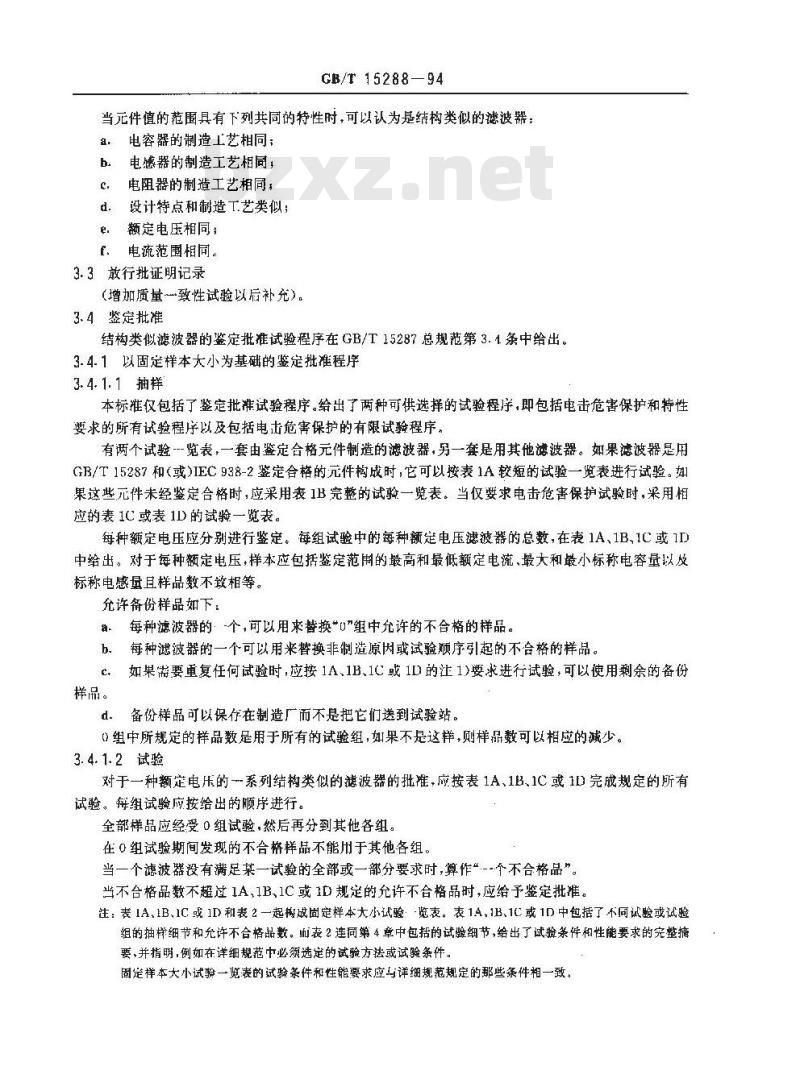

当元件值的范围具有下列共同的特性时，可以认为是结构类似的滤波器：电容器的制造工艺相同；
电感器的制造工艺相同，
电阻器的制造工艺相同
设计特点和制造工艺类似；
额定电压相同；
f、电流范围相同。
3.3放行批证明记录
（增加质量致性试验以后补充）。3.4鉴定批准
结构类似滤波器的鉴定批准试验程序在GB/T15287总规范第3.1条中给出。3.4.1以固定样本大小为基础的鉴定批准程序3.4.1.1描样
本标准仅包括了鉴定批准试验程序。给出了两种可供选择的试验程序，即包括电击危害保护和特性要求的所有试验程序以及包括电击危害保护的有限试验程序。有两个试验--览表，一套由鉴定合格元件制造的滤波器，另一套是用其他滤波器。如果滤波器是用GB/T15287和（或IEC938-2鉴定合格的元件构成时，它可以按表1A较短的试验一览表进行试验。如果这些元件未经鉴定合格时，应采用表1B完整的试验一览表。当仅要求电击危害保护试验时，采用柜应的表 1C或表 1D的试验一览表。每种额定电压应分别进行鉴定。每组试验中的每种额定电压滤波器的总数，在表1A、1B、1C或1D中给出。对于每种额定电压，样本应包括鉴定范围的最高和最低额定电流、最大和最小标称电容量以及标称电感量且样品数不敛相等。充许备份样品如下：
每种滤波器的·-个，可以用来替换“U”组中允许的不合格的样品。a.
b、每种滤波器的一个可以用来替换非制造原因或试验顺序引起的不合格的样品。e
如果需要重复任何试验时，应按1A、1B、1C或1D的注1)要求进行试验，可以使用剩余的备份样品。
备份样品可以保存在制造广而不是把它们送到试验站。组中所规定的样品数是用于所有的试验组，如果不是这样，则样品数可以相应的减少。3.4.1.2试验
对于一种额定电压的一系列结构类似的滤波器的批准,应按表1A1B、1C或 1D完成规定的所有试验。每组试验应按给出的顺序进行。全部样品应经受0组试验，然后再分到其他各组，在0组试验期间发现的不合格样品不能用于其他各组。当一个滤波器没有满足某一试验的全部或一部分要求时，算作“个不合格品。当不台格品数不超过1A,1B、1C或1D规定的允许不合格品时，应给予鉴定批准。注：表 1A,1B,1C或 1D和表 2一起将成固定样本大小试验：-览表。表1A,1B,1C或1D中包括了不同试验或试验组的抽样细节和允许不合格品数。而表2连同第4章中包括的试验细节，给出了试验条件和性能要求的完整摘要，并指明，例如在详细规范中必须选定的试验方法或试验条件。固定样本大小试验一览表的试验条件和性能要求应与详细规范规定的那些条件相一致。试验组
GB/T 15288-94

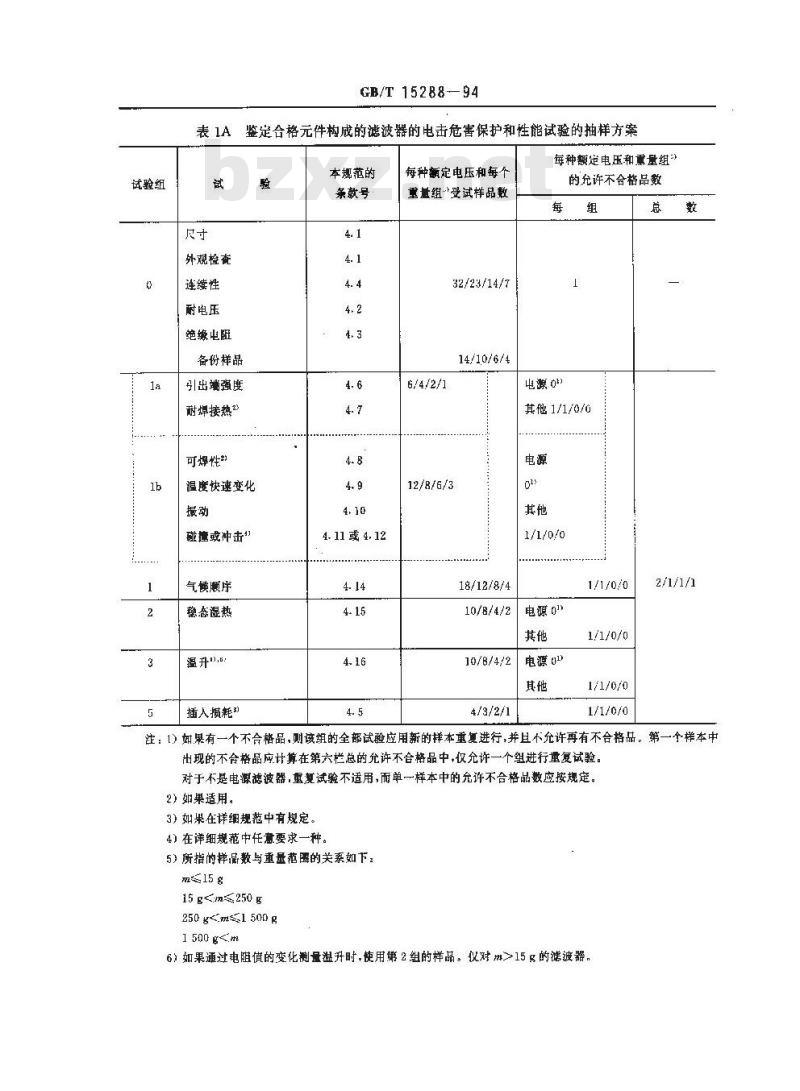

表1A鉴定合格元件构成的滤波器的电击危害保护和性能试验的抽样方案本规范的
外观检梵
连续性
耐电压
绝缘电
备份样品
引出端强度
耐焊接热”
可焊性
温度快速变化
碰撞或冲击”
气读顾序
稳态湿热
温升\，5
插人损耗”
条款号
4.11或 4. 12
每种额定电压和每个
重量组~受试样品数
32/23/14/7
14/10/6/4
6/4/2/1
12/8/6/3
18/12/8/4
每种额定电压和重量组
的允许不合格品数
电源0
其他1/1/0/0
1/1/0/0
1/1/0/0
10/8/4/2电源0
10/8/4/2
4/3/2/1
1/1/0/0
1/1/0/0
1/1/0/0
2/1/1/1
注：1）如果有一个不合格品，则该组的全部试验应用新的样本重复进行，并且不允许再有不合格品。第一个样本中出现的不合格品应计算在第六栏总的允许不合格品中，仅允许一个组进行重复试验。对于不是电源滤波器，重复试验不适用，而单一样本中的允许不合格品数应按规定。2）如果适用。
3）如果在详细规范中有规定。
4）在详细规范中任意要求一种。5) 所指的样品数与重量范圈的关系如下：m15g
15 g250 g<.ms1 500 g
1 500 g<.m
6）如果通过电阻值的变化测量温升时，快用第2组的样品。仪对m≥15g的滤波器。试验组
GB/T 15288-- 94
表1B由未鉴定元件构成的滤波器的电击危害保护和性能试验的抽样方案本规范的
外观检查
连续性
插入损耗
耐电压
绝缘电阻
备份样品
引出端强度
耐焊接热3
可焊性=
度快速变化
磁撞或冲击\
容器密封
气候顺序
稳态湿热
温升的
电流耐久性\
电压谢久性
引出端/外尧
耐久性
引出端之间电压
充电/故电
插人摄耗”
条款号
4.11或4.12
每种额定电压和每个
重量组5\受试样品数
58/43/22/11
14/10/6/4
6/4/2/1
12/8/4/2
18/12/6/3
每种额定电压和重量组”
的允许不合格品数
电源0
其他1/1/0/0
1/1/0/0
1/1/0/0
10/8/4/2电源017
其他1/1/0/0
10/8/4/2
5/4/2/1
5/4/2/1
6/4/2/1
4/3/2/1
1/1/0/0
1/1/0/0
2/1/1/1
注：1）如果有一个不合格品，则该组的全部试验应用新的样本重复进行，并且不充许再有不合格品。第一个样本叶出现的不合格品应计算在第六栏总的允许不合格品中，仅允许一个组进行重复试验。对于不是电源滤波器重复试验不适用，而单*样本中的允许不合格品激应按规定。2) 如果适用。
3）如果在详细规范中有规定。
4）在详细规范中在意要求一种。5）所指的样品数与重量范圖的关系如下：m≤15g
15gm250g
250 gm≤1 500 g
1500gm
6) 仅对 m>15 g的滤波器。
7）仅对m15g的滤被器。
GB/T15288--94
由鉴定合格元件构成的滤波器的电击危害保护试验的抛样方案表1C
（仅适用于电源滤波器）
本现范的
试验组
外观检查
连续性
耐电压
绝缘电阻
备份样品
引出端蕴度
耐焊接热
稳态湿热
条款号
每种额定电压和每个
重量组”受试样品数
16/12/6/3
12/10/6/4
6/4/2/1
10/8/4/2
每种额定电压和重量组”
的允许不合格品数
1/1/0/0
证：1：仅对≤250g的透波器
如果有一个不合格品，则该组的全部试验应用新的样品重复进行，并且不允许再有不合格品。篇一个样本中出现的不合格品应计算在第六栏总的允许不合格品中，仅允许…个组进行重复试验，2）如巢适用。
3）所指的样品数与重量范圃的关系如下：ms15 g
15g250 gm1 500 g
1500g由未鉴定元件构成的滤波器的电击危害保护试验的抽样方案表ID
（仅适用于电源滤波器）
本规范的
每种额定电压和每个
试验组
外规检查
连续性
耐电压
绝续电阻
备份样品
条款号
重量组3受试样品数
42/32/16/8
12/10/6/4
每种额定电压和重量组3
的允许不合格品数
试验组
引出端强度
耐焊接热\
稳态湿热
温升1
电流耐久性5
电压耐久性
引出端与外尧之间
引出端之间
充电/放电
GB/T 15288—94
续表1D
本规范的
条款号
每种额定电压和每个
重量组”受试样品数
6/4/2/1
10/8/4/2
10/8/4/2
5/4/2/1
5/4/2/1
6/4/2/1
每种额定电压和重量组”
的允许不合格品数
2/1/0/0
注：1）仅对于m≤250g的滤波器。如果有一个不合格品，则该组的余部试验应用新的样品再复进行，并且不允许再有不合格品。第一-个样本中出现的不合格品应计算在第入栏总的允许不合格品中，仅允许一个组进行取复试验。2）如果适用。
3)所指的样品数与重量范围的关系如下：ms15g
15 gm250 g
250 gms1 500 x
1500gm
4) 仅对m>15 g的滤波器。
5）仅对m≤15 g的滤被器。
表2试验一览表
注，试验项日和性能要求的录款号引白第4章：试验和测最程序②)在本表中:D=破坏性的,ND=非破坏性的。条款号和试验项目
(见注()）
4.1 尺寸
外观检查
4.4连续性
4.5捕人损耗
4.2耐电压
4.3绝缘电阻
试验条件
(见注）
对于电击危害保护试验不要
求。接近工作癫率两端的两个
频率下试验空载不对称插人
方法见表3和详细规范
方法见详细规范
样品数(n）和
充许不合格品数
见表 1A到衰 1D 按
性能要求
(见注(D))
见详细规范
无可见损怖
无开路
见详细规范
无水久性击穿或飞孤
按4.3条
条款号和试验项目
(见注(i)
4. 6引出筛强度
4.？耐焊接热
（如果适用）
1. 7. 2 最后测量
1-8可焊性
(如果适用）
1.9温度快速变化
4.10振动
4.11碰擦（或冲击
见4-12
1. 12 冲击(或碰撞
1. 12. 2最后测量
GB/T 15288—94
续表2
试验条件
（见注(D）
方法(1A 或 1B)见详细规范
与法1A：
浸渍时间:10,除非详细规范
另有规定
外观检查
连续性
插入摄耗(电击危害保护试验
不要求》
方法见详细规范
外观检查
安装方法见详细规范
程序 B4
额率范闲从到.H.
报幅：0.75mm或加速度
98m/s(取严酷度较小者)
总持续时向：6h
外观检查
安装方祛见详细规范
碰擅次数.
加速度..m.
脉冲持续时间..m.
外观检查
安装方法,见详细规范
加速度：
脉冲持续时间：
外观检查
连续性
插入损耗（电击危害保护试验
不要求)
样品数(n)和
允许不会格品数
晓表1A到表 1D 按
见表 1A 到表 1T) 按
性能要求
(见注）
无可见拱伤
无开路现象
按4.5条
以润湿引出竭的焊料白由流
动或焊料应在3s内流合来表
明包锡良好。按道用
无可见损伤
无可见摄忧
无可见摄伤
无可见损伤
按4.4条
按4.5条
条款号和试验项自
（见注)
4.13容器密封（如
果详细现范有婴求）
1.14气候顺序
4.14.2十热
1.14.3循环湿热
试验 Db,第一个循
4.14.4寒玲
4. 14. 5低气压(如
果在详细规范有要
求时)
4.14.6循坏湿热
试验 Db.其余循环
4. 14. 7 最后测危
4.15稳态湿热
4.15.1最后测量
试验Q
GB/T 15288--94
续表2
试验条件
（见注@）
温度,上限类别温度
持续时间：mz250g为2h
m>250g为16h
温度：下限类别温度
持续时间：2h
*t压:8.5 kPa(85 mbar)
除非详细规范另有规定
外观检食
连续性
插入摄耗，按0组要求
耐电压
电压：0组中施加电压的66%
绝缘电阻
外观检查
连续性
插入摄耗按0组（电击危害保
护试验不要求）
耐电压
电压,0组中施加电压的
66%。如果详细规范有规定成
施加极化电压
绝续电阻
样品数<(n)和
允许不合格品数
见表 1A 到表 ID 按
见表1A到表ID按
无准漏
性能要求
（见注@）
无永久性击穿，飞弧或外壳的
有害变形或浸演料渗漏
无可见摄伤标志清晰
按4.4条
按4.5条
无永久性击穿或飞
24. 3 条数值的 50%
无可见摄伤，标志清晰
按4.4条
按4.5条
无永久性击穿或飞弧
24. 3 条数值的 50%
条款号和试验项目
(见注(1))
4.16温升（如果适
4.16.1试验条件
4.16.2最后测量
4.17.1电流耐久
性(如果适用)
4.17.2电压耐久
性，引出端与外壳之
电压耐久
性，引出端之间Www.bzxZ.net
4. 17.4最后测量
4.18充电和放电
4.5插入摄耗（如
果详细规范有要求）
3.5质量一致性检验
见附录 D。
4试验和测量程序
GB/T 15288—94
续表 2
试验涤件
（见注①）
持续时间：达到然平衡时为止
电流：额定电流
环境温度:颤定温度
确定最热点的温度
外观检查
持续时间：100a h
电流：额定电流
持续时间问：1000h
电压：1.7倍额定电压
持续时间1000h
电压：1.25倍额定电压
外观检查
连续性
插入摄耗：按0组（电击危害
保护试验不要求)
耐电压：0组施加电压的66%
绝缴电阻
当滤波器采用金属化薄膜或
金剧化纸介电容器时才适用
试验方法应在详细规范中规
本章补充GB/T15287第4章规定的内容。样品数(n)和
允许不合格品数
见表1A到表1D按
见表1A到表ID按
见表1A到表1D按
性能要求
（见注）
符合被试电感器和电器所
用绝缘材料的温度要求
无可见振伤标志消晰
无可见损桁标志清晰
按4.1条
按4.5案
无永久性击穿或飞那
≥4.3条数值的50%
按4.18.3条
要求应在详细规范中规定
4.1外观检查和尺寸检验
见GB/T15287第4.4条。
4.2耐电压
GB/T15288-94
按GB/T15287第4.6条和下列细则：a、表3给出了随加在电源滤波器上的试验电压。对于其他滤波器的试验电压应在详细规范中规定。
表3测量点
糖被器用于
交流R≤.125V
交流 UR.>125 V
直流 Ur≤125 V
直流 Uk>125 V
试验A
引出端之间
4. 3 U(d.ey
4. 3 Ur(d. c)
3 U(d.)1)
3 Ur(d.c)
试验B或 C
内部或外部绝缘
900 V(a.c)
2U+1500V(a.c)最小为2000V(a-c)2 Ux I I 500 V(d.*)
2 Ur+1 500 V(d.c)
注，如果滤波器中在引山端和外壳之间或引出端与接地引出端之间连接了U类或Y类电容器，则应采用1E心384-14表5中试验A给出的电压，相应于1或Y类电容器的电压来代势试验B或C的电压。关于试验A.B或C的解译见GB/T15287表3。
1）额定电压小于50V的滤波幕不适用。b．对于试验C,施加试验电压的方法可以是GB/T15287第4.6.2.3条规定的任何一种方法。有争议时，应采用金属箔法。
对于鉴定批准试验，应加满试验电压后持续1min。心
d.对丁直流试验，充电和放电电流应不超过0.05A。e.对于直流试验，时间常数R,Cx不应超过1s这时的Cx是跨接在施加试验电压引出端之间的总的电容基。
对下鉴定批准交流试验的电压应由变压器供给，电压应以不大于150V/s的速率从0上升到f.
试验电压，试验时间应从达到试验电压的瞬间算起。对于质量一致性试验，详细规范可以规定直接施加试验电压。
：(1注意重复进行电压试验可能损伤滤波器。②注意就某些试验而言，按详细规范的规定可能需要将电阻器或压敏电器断开。4.3绝缘电
按GB/T15287第4.5条和下列细则：a、测试电压应按GB/T15287第4.5.2条的规定。b对1试验C.施加试验电压的方法可以是GB15287第4.5.2.1、4.5.2.2和4.5.2.3条规定的任何一种方法。在有争议的情况下，要采用4.5.2.1条的金属箔法。c．绝缘电阻的最小值应既不小于表4规定值（具有一个电容器的滤波器），也不小丁此值除以并联电穿器的个数(对使用多个电容器并联组成的滤波器）。
