【国家标准(GB)】 钟表用功能与非功能宝石

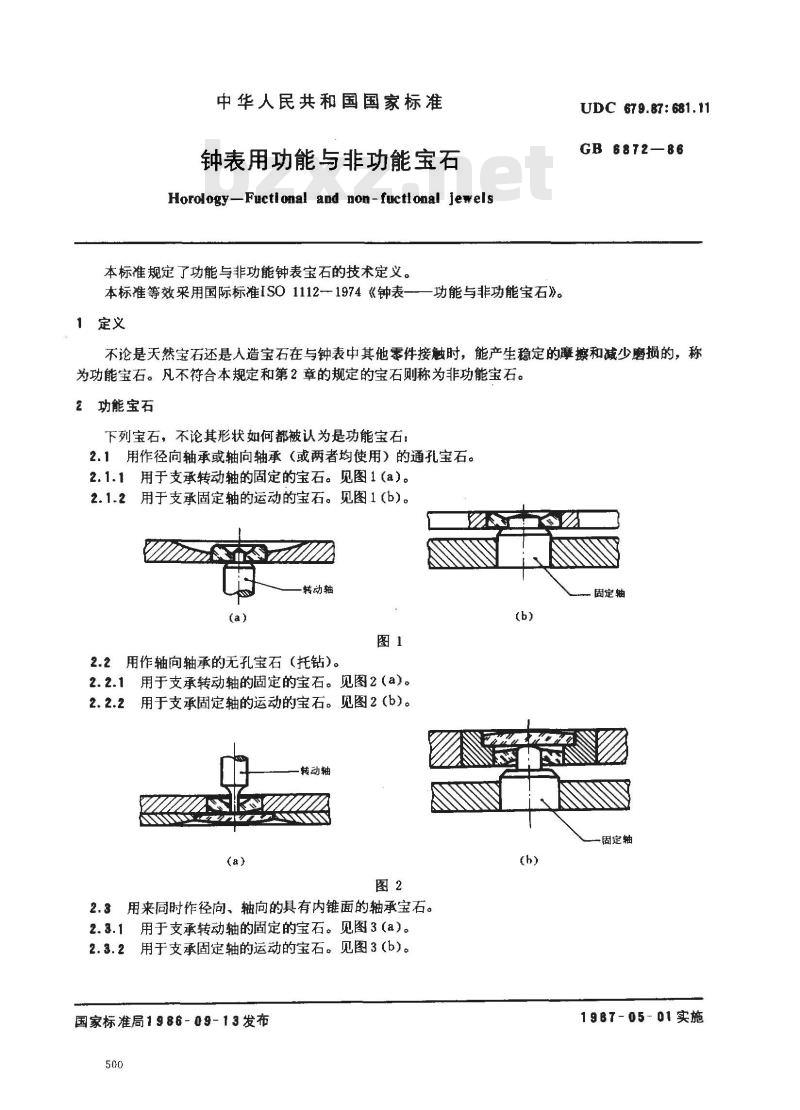

中华人民共和国国家标准
钟表用功能与非功能宝石
Horology-Fuctional and non - fucttonal jewels本标准规定了功能与非功能钟表宝石的技术定义。本标准等效采用国际标准ISO1112一1974《钟表-1定义　
-功能与非功能宝石》。
UDC 67 9.87: 681.11
GB 68T2—86
不论是天然宝石还是人造宝石在与钟表中其他零件接触时，能产生稳定的靡携和减少磨损的，称为功能宝石。凡不符合本规定和第2章的规定的宝石则称为非功能宝石。2功能宝石
下列宝石，不论其形状如何都被认为是功能宝石2.1用作径向轴承或轴向轴承（或两者均使用）的通孔宝石。2.1.1用于支承转动轴的固定的宝石。见图1（a）。2.1.2用于支承固定轴的运动的宝石。见图1（b）。转动轴
2.2用作轴向轴承的无孔宝石（托钻）。图1
2.2.1用于支承转动轴的固定的宝石。见图2（a）。2.2.2用于支承固定轴的运动的宝石。见图2（b）。转动轴

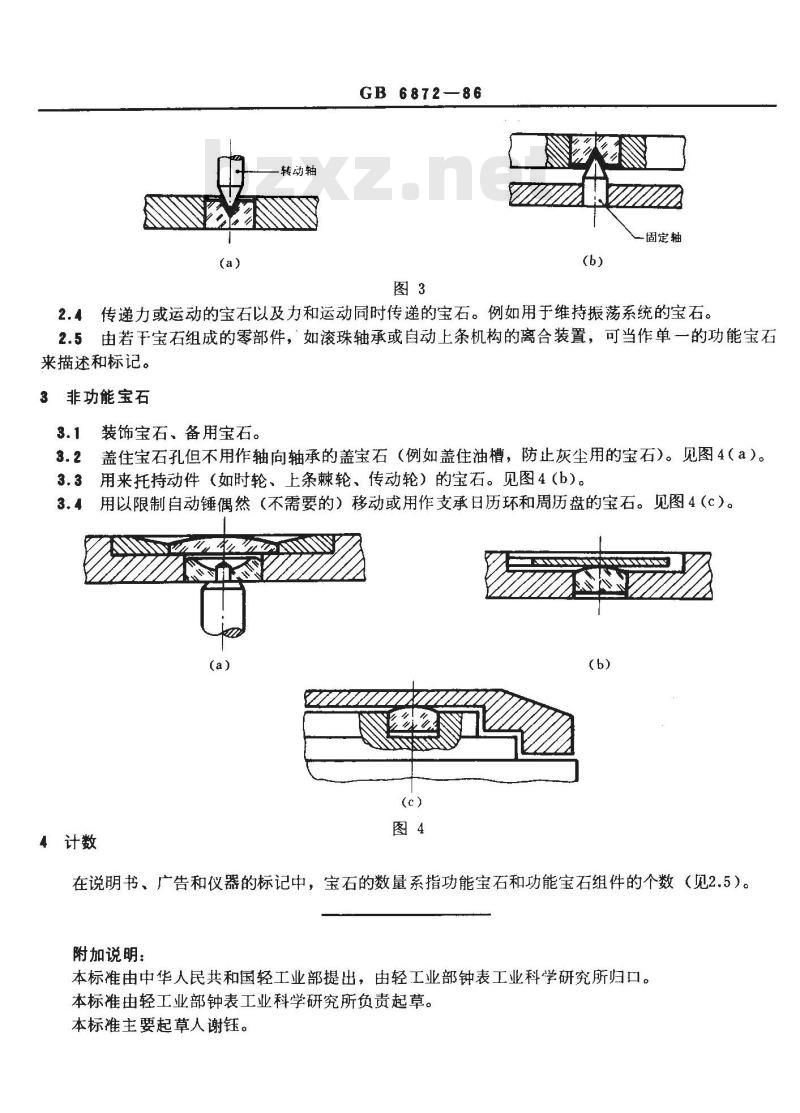

2.3用来同时作径向、轴向的具有内锥面的轴承宝石。用于支承转动轴的固定的宝石。见图3（a)。2.3.1
用于支承固定轴的运动的宝石。见图3（b）。2.3.2
国家标准局1986-09-13发布Www.bzxZ.net
固定轴
固定轴
19B7-05-01实施
转动轴
GB6872—86
-固定轴
2.4传递力或运动的宝石以及力和运动同时传递的宝石。例如用于维持振荡系统的宝石。2.5由若干宝石组成的零部件，如滚珠轴承或自动上条机构的离合装置，可当作单一的功能宝石来描述和标记。
3非功能宝石
装饰宝石、备用宝石。
盖住宝石孔但不用作轴向轴承的盖宝石（例如盖住油槽，防止灰尘用的宝石）。见图4（a）。3.2
用来托持动件（如时轮、上条棘轮、传动轮）的宝石。见图4（b）。3.3
3.4用以限制自动锤偶然（不需要的）移动或用作支承日历环和周历盘的宝石。见图4（c）。(a)
在说明书、广告和仪器的标记中，宝石的数量系指功能宝石和功能宝石组件的个数（见2.5）。附加说明：
本标准由中华人民共和国轻工业部提出，由轻工业部钟表工业科学研究所归口。本标准由轻工业部钟表工业科学研究所负责起草。本标准主要起草人谢钰。
